Die Rolle von Druckreglern aus Edelstahl 316L im Öl- und Gasbereich

{{{sourceTextContent.subTitle}}}

Die Rolle von Druckreglern aus Edelstahl 316L im Öl- und Gasbereich

{{{sourceTextContent.description}}}

Die Rolle von Druckreglern aus Edelstahl 316L im Öl- und Gasbetrieb

In der anspruchsvollen Welt der Öl- und Gasförderung, -verarbeitung und -verteilung ist die präzise Regelung des Flüssigkeitsdrucks entscheidend für die betriebliche Effizienz, die Sicherheit und die Langlebigkeit der Anlagen. Druckregler sind wesentliche Komponenten in diesen Systemen und sorgen dafür, dass Hochdruckgase oder -flüssigkeiten auf ein für nachgelagerte Anwendungen handhabbares Niveau reduziert werden. Unter den verschiedenen Werkstoffen, die bei der Herstellung dieser Geräte zum Einsatz kommen, zeichnet sich Edelstahl 316L durch seine außergewöhnlichen Eigenschaften aus, was ihn zur bevorzugten Wahl für die rauen Umgebungsbedingungen in der Öl- und Gasindustrie macht.

Ein Druckregler ist ein Ventil, das den Durchfluss einer Flüssigkeit oder eines Gases bei einem bestimmten Druck automatisch unterbricht und so unabhängig von Schwankungen des Eingangsdrucks eine konstante Förderleistung gewährleistet. Im Öl- und Gassektor kommen diese Regler überall zum Einsatz, von Erdgas-Pipelines bis hin zu Offshore-Bohrplattformen, wo der Kontakt mit korrosiven Substanzen, extremen Temperaturen und hohen Drücken an der Tagesordnung ist. Der Begriff „Druckregler aus 316L-Edelstahl für die Öl- und Gasindustrie“ bezeichnet eine spezielle Untergruppe dieser Geräte, die dafür ausgelegt sind, den hohen Anforderungen petrochemischer Anwendungen standzuhalten und gleichzeitig eine zuverlässige Leistung zu erbringen.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten von Druckreglern aus 316L-Edelstahl und beleuchtet deren Materialzusammensetzung, Konstruktionsprinzipien, Anwendungen in der Öl- und Gasindustrie, Vorteile, Wartungsanforderungen sowie zukünftige Trends. Durch das Verständnis dieser Aspekte können Ingenieure und Betreiber besser einschätzen, wie diese Regler zu einem sichereren und effizienteren Betrieb beitragen.

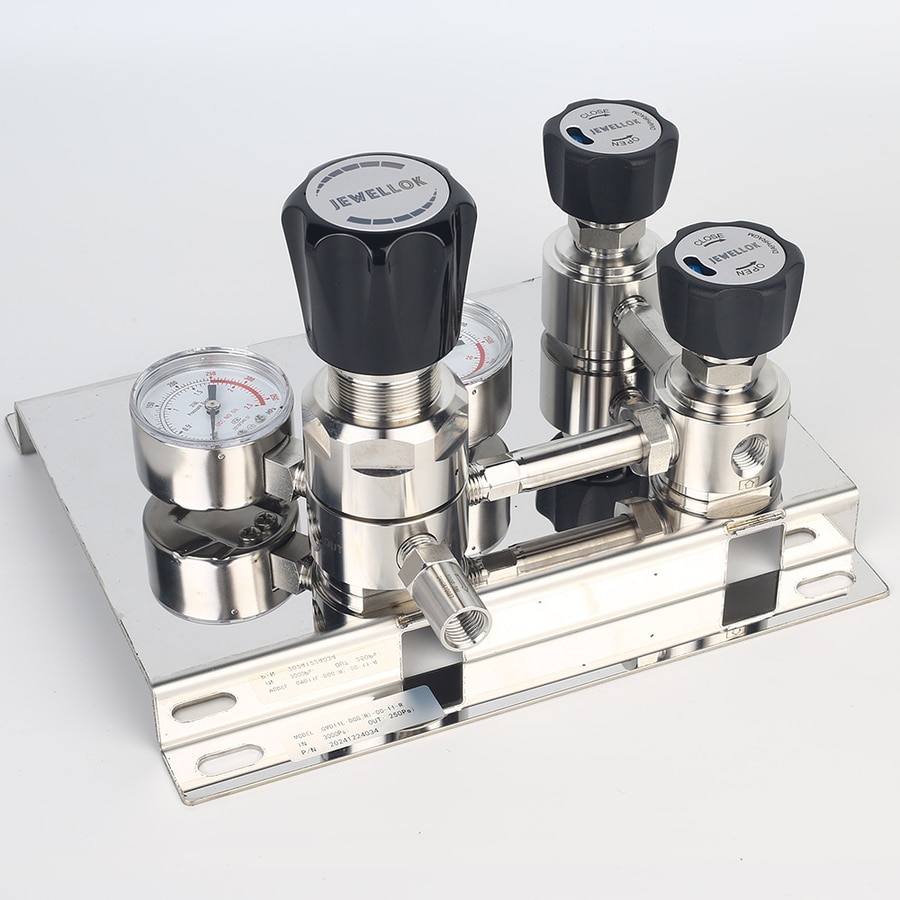

Hersteller von Druckreglern für hochreine Spezialgase
Hersteller von Druckreglern für hochreine Spezialgase
Eigenschaften von Edelstahl 316L

Edelstahl 316L ist eine austenitische Edelstahlsorte, die hauptsächlich mit Chrom (16–18 %), Nickel (10–14 %) und Molybdän (2–3 %) legiert ist und einen geringen Kohlenstoffgehalt (typischerweise weniger als 0,03 %) aufweist. Die Bezeichnung „L“ steht für die kohlenstoffarme Variante, die die Schweißbarkeit verbessert und das Risiko der Karbidausscheidung beim Schweißen verringert, wodurch die interkristalline Korrosion minimiert wird.

Einer der Hauptgründe, warum 316L in Druckreglern für die Öl- und Gasindustrie bevorzugt wird, ist seine überragende Korrosionsbeständigkeit. Der Zusatz von Molybdän bietet hervorragenden Schutz vor Lochfraß und Spaltkorrosion, die in Umgebungen häufig auftreten, in denen Chloride, Sulfide und andere aggressive Chemikalien aus Rohöl, Erdgas und Meerwasser vorhanden sind. Beispielsweise müssen Druckregler auf Offshore-Plattformen der Einwirkung von Salzwasser standhalten, und die Beständigkeit von 316L gegen chloridinduzierte Spannungsrisskorrosion macht diesen Werkstoff dafür ideal.

Mechanisch bietet 316L eine Zugfestigkeit von etwa 485 MPa und eine Streckgrenze von 170 MPa, wodurch es für Hochdruckanwendungen bis zu 6000 psi oder mehr in einigen Ausführungen geeignet ist. Es behält seine Integrität über einen weiten Temperaturbereich hinweg bei, von kryogenen Temperaturen (-196 °C) bis hin zu erhöhten Temperaturen (bis zu 870 °C), was für Öl- und Gasprozesse mit Flüssigerdgas (LNG) oder bei der Hochtemperaturraffination von entscheidender Bedeutung ist.

Darüber hinaus ist 316L im geglühten Zustand nichtmagnetisch und weist eine gute Duktilität auf, was die Fertigung komplexer Reglerkomponenten wie Membranen, Gehäuse und Deckel erleichtert. Dank seiner hygienischen Eigenschaften eignet es sich zudem für Anwendungen, die eine hohe Reinheit erfordern, beispielsweise in Gasprobenahmesystemen oder dort, wo Verunreinigungen die Produktqualität beeinträchtigen könnten.

Im Vergleich zu anderen Werkstoffen wie Kohlenstoffstahl oder Messing verringert die verbesserte Haltbarkeit von 316L die Notwendigkeit häufiger Austausche und senkt somit die langfristigen Kosten in korrosiven Umgebungen. Die Konformität dieses Werkstoffs mit Normen wie ASTM A276 und NACE MR0175 gewährleistet, dass er die strengen Anforderungen des Öl- und Gassektors erfüllt.

Aufbau und Funktionsweise von Druckreglern aus Edelstahl 316L

Druckregler aus Edelstahl 316L sind in verschiedenen Ausführungen erhältlich, darunter einstufige und zweistufige Modelle, die jeweils auf spezifische betriebliche Anforderungen zugeschnitten sind.

Ein einstufiger Regler reduziert den Eingangsdruck in einem Schritt auf einen gewünschten Ausgangsdruck. Er besteht in der Regel aus einem Gehäuse, einer Membran, einer Feder und einem Ventilsitz. Die Membran, die häufig aus 316L oder verstärkten Elastomeren gefertigt ist, erfasst den Ausgangsdruck und passt die Ventilöffnung entsprechend an. Für Anwendungen in der Öl- und Gasindustrie bewältigen diese Regler Eingangsdrücke von 10 bis 4.500 psi und liefern stabile Ausgangsdrücke von 0 bis 1,6 MPa. Merkmale wie Entlastungsventile ohne oder mit Druckentlastung verhindern einen Überdruck, und große Durchflusskapazitäten (Cv-Werte bis zu 2) ermöglichen den Durchfluss großer Gasmengen.

Zweistufige Regler bieten durch den Einsatz von zwei Reduzierungsstufen eine noch höhere Präzision. Die erste Stufe senkt den hohen Eingangsdruck auf ein Zwischenniveau, während die zweite Stufe ihn auf den endgültigen Ausgangsdruck feinregelt. Diese Konstruktion minimiert die Auswirkungen des Versorgungsdrucks und gewährleistet eine konstante Leistung auch bei schwankenden Eingangsbedingungen. In Ausführungen aus 316L werden diese häufig für hochreine Gase wie Wasserstoff oder Sauerstoff in petrochemischen Anlagen eingesetzt, wo Schwankungen zu Sicherheitsrisiken führen könnten.

Zu den wichtigsten Komponenten gehören:

– Gehäuse und Haube: Aus 316L-Stangenmaterial gefertigt für maximale Festigkeit und Korrosionsbeständigkeit.

– Membran: Gebundene oder gewellte Ausführungen, die eine leckdichte Funktion gewährleisten.

– Sitze und Dichtungen: Werkstoffe wie Viton oder PTFE für die Verträglichkeit mit Kohlenwasserstoffen.

– Manometer: Zwei Manometer zur Überwachung von Einlass und Auslass.

Fortschrittliche Modelle verfügen über Funktionen wie Wasserstoffreinigung für den Umgang mit explosiven Gasen oder pneumatische Betätigung zur Fernsteuerung. In einer typischen Konfiguration könnte beispielsweise ein Regler mit 1/2″-NPT-Gewinde Durchflussmengen für die Erdgasverteilung regeln, mit einstellbaren Bereichen von 10 bis 300 psi.

Funktional arbeitet der Regler nach dem Prinzip des Kräftegleichgewichts. Die Federkraft wirkt der durch den Ausgangsdruck erzeugten Membrankraft entgegen. Wenn der Ausgangsdruck abfällt, bewegt sich die Membran, um das Ventil zu öffnen, wodurch der Durchfluss erhöht wird, bis das Gleichgewicht wiederhergestellt ist. Dieser selbstregulierende Mechanismus gewährleistet Stabilität, wobei der Druckabfall unter Last bei hochwertigen 316L-Geräten typischerweise weniger als 5 % beträgt.

In der Öl- und Gasindustrie werden diese Regler häufig in Verteilerblöcke oder Probenahmezylinder integriert, um eine sichere Druckreduzierung für Analyse- oder Transportzwecke zu gewährleisten.

Anwendungen in der Öl- und Gasindustrie

Druckregler aus Edelstahl 316L finden in der gesamten Wertschöpfungskette der Öl- und Gasindustrie breite Anwendung, von der vorgelagerten Exploration bis zur nachgelagerten Raffination.

Im vorgelagerten Bereich, beispielsweise auf Offshore-Bohrinseln, regeln diese Druckregler den Druck von Bohrflüssigkeiten, Hydrauliksystemen und Blowout-Preventern. Ihre Korrosionsbeständigkeit ist in Unterwasserumgebungen von entscheidender Bedeutung, wo der Kontakt mit Meerwasser und Schwefelwasserstoff (H₂S) aus sauren Gasquellen weniger widerstandsfähige Werkstoffe angreifen könnte. Bei der Druckregelung am Bohrlochkopf könnte ein 316L-Regler beispielsweise einen Eingangsdruck von 5.000 psi auf 500 psi für die Messtechnik reduzieren.

Zu den Anwendungen im Midstream-Bereich gehören der Transport über Pipelines und die Speicherung. Erdgasregler gewährleisten sichere Förderdrücke für Kompressorstationen oder LNG-Terminals. Bei der kryogenen Speicherung verhindert die Kältebeständigkeit von 316L eine Versprödung und gewährleistet so die Zuverlässigkeit während der Gasverflüssigungsprozesse.

Im nachgelagerten Bereich, in Raffinerien und petrochemischen Anlagen, regeln diese Geräte den Druck für katalytische Crack-, Hydrotreating- und Gaszerlegungsanlagen. Sie sind für korrosive Medien wie Chlor oder Ammoniak ausgelegt, wobei der Molybdängehalt von 316L Lochfraß verhindert. Modelle mit hohem Durchfluss unterstützen großtechnische Anwendungen, wie beispielsweise die Brennstoffgasversorgung von Turbinen.

Zu den Spezialanwendungen zählen Gasprobenahmesysteme, bei denen doppelseitige 316L-Zylinder in Kombination mit Reglern Kohlenwasserstoffproben unter Einhaltung der TPED-Vorschriften entnehmen. Bei der Enhanced Oil Recovery (EOR) steuern die Regler die CO₂-Injektionsdrücke und optimieren so die Fördermengen aus den Lagerstätten.

Insgesamt erhöhen diese Regler die Sicherheit, indem sie einen Überdruck verhindern, der in brennbaren Umgebungen zu Leckagen oder Explosionen führen könnte.

Vorteile von Edelstahl 316L in Druckreglern

Die Wahl von Edelstahl 316L bietet gegenüber Alternativen wie Edelstahl 304 oder Aluminium mehrere technische und wirtschaftliche Vorteile.

In erster Linie verlängert seine Korrosionsbeständigkeit die Lebensdauer in aggressiven Medien und reduziert so Ausfallzeiten und Wartungskosten. Im „Sour“-Betrieb (hoher H₂S-Gehalt) erfüllt 316L die NACE-Normen und verhindert so sulfidinduzierte Spannungsrisse.

Mechanisch gesehen ermöglicht die Festigkeit des Materials hohe Druckstufen, wobei einige Regler einen Eingangsdruck von bis zu 6.000 psi bewältigen. Diese Eignung ist für die Ölförderung in der Tiefsee oder die Hochdruck-Gaseinspeisung unerlässlich.

Dank seiner hygienischen und reinigbaren Oberflächen eignet sich 316L für Anwendungen mit hohen Reinheitsanforderungen und minimiert Kontaminationsrisiken in der Gaschromatographie oder in medizinischen Sauerstoffsystemen, die mit der Öl- und Gasindustrie in Zusammenhang stehen.

Im Vergleich zu Messing verhindert 316L die Entzinkung in chloridreichen Umgebungen, und im Gegensatz zu Kohlenstoffstahl benötigt es keine Schutzbeschichtungen, die mit der Zeit versagen können.

Wirtschaftlich gesehen sind die Anschaffungskosten zwar höher, die Gesamtbetriebskosten sind jedoch aufgrund der Langlebigkeit niedriger. In explosionsgefährdeten Bereichen trägt die funkenfreie Eigenschaft von 316L zur Einhaltung der ATEX-Richtlinien bei.

Wartungs- und Sicherheitshinweise

Eine ordnungsgemäße Wartung gewährleistet die Langlebigkeit und Zuverlässigkeit von Druckreglern aus Edelstahl 316L.

Zu den routinemäßigen Inspektionen gehören die Überprüfung auf Undichtigkeiten, die Unversehrtheit der Membran und die Genauigkeit des Manometers. In Öl- und Gasumgebungen wird eine jährliche Druckprüfung gemäß ASME-Normen empfohlen. Die Reinigung mit geeigneten Lösungsmitteln entfernt Kohlenwasserstoffrückstände, während der Verzicht auf abrasive Verfahren die passive Oxidschicht schont.

Zu den Sicherheitsvorschriften gehören die Installation der Regler in gut belüfteten Bereichen, die Verwendung explosionsgeschützter Gehäuse sowie der Einbau von Überdruckventilen. Das Betriebspersonal sollte auf Anzeichen von Korrosion achten, obwohl die Korrosionsbeständigkeit von 316L diese minimiert.

Im Falle eines Ausfalls deuten Symptome wie Druckschwankungen oder Entlüftung auf einen Verschleiß der Membran hin, was einen Austausch durch Originalteile erforderlich macht.

Die Schulung des Personals hinsichtlich der ordnungsgemäßen Installation – beispielsweise zur Sicherstellung der korrekten Ausrichtung und des richtigen Anzugsmoments – beugt häufigen Problemen wie vibrationsbedingtem Lösen vor.

Hersteller von Druckreglern für hochreine Spezialgase
Hersteller von Druckreglern für hochreine Spezialgase
Fazit

Öl- und Gasdruckregler aus Edelstahl 316L stellen den Höhepunkt der Technik für korrosive und Hochdruckumgebungen dar. Ihre robuste Bauweise, die hervorragende Materialqualität und ihre vielseitigen Anwendungsmöglichkeiten machen sie in modernen Öl- und Gasbetrieben unverzichtbar. Im Zuge der Entwicklung der Branche hin zu Nachhaltigkeit und digitaler Integration werden diese Regler weiterhin eine Schlüsselrolle spielen und möglicherweise mit intelligenten Sensoren zur Echtzeitüberwachung ausgestattet werden. Durch die Priorisierung solcher Technologien können Betreiber eine verbesserte Effizienz, Sicherheit und Einhaltung von Umweltvorschriften erreichen.
