Genauigkeit und Sicherheit von Druckregelventilen für Spezialgase: Die entscheidende Verbindung zwischen Präzision und Schutz

{{{sourceTextContent.subTitle}}}

Genauigkeit und Sicherheit von Druckregelventilen für Spezialgase: Die entscheidende Verbindung zwischen Präzision und Schutz

{{{sourceTextContent.description}}}

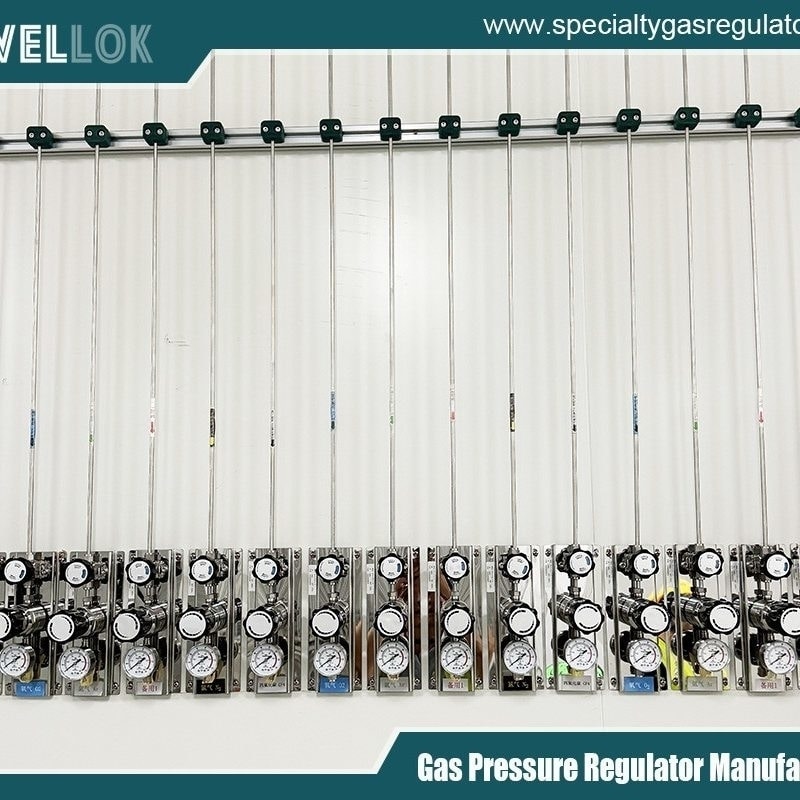

In den komplexen Ökosystemen der modernen Fertigung, der Spitzenforschung und lebensrettender medizinischer Therapien wird die Fehlerquote oft in Teilen pro Million gemessen. Im Zentrum dieser heiklen Prozesse steht eine entscheidende Materialklasse: Spezialgase. Dabei handelt es sich nicht um Massenprodukte, sondern um hochreine, oft gefährliche und stets teure Gase wie Halbleiterätzmittel (Chlor, Wolframhexafluorid), Kalibriergemische, Silan für Solarzellen, hochreine Trägergase sowie medizinisches Helium oder Kohlendioxid. Ihr effektiver Einsatz hängt von einer einzigen, oft unterschätzten Komponente ab: dem Druckregelventil für Spezialgase. Dieses Gerät ist der „Wächter“, der eine kompromisslose Doppelaufgabe zu erfüllen hat: unerschütterliche Genauigkeit bei der Zufuhr und absolute Sicherheit bei der Eindämmung. Das Zusammenspiel dieser beiden Anforderungen bestimmt die Konstruktion, Auswahl und den Betrieb dieser lebenswichtigen Instrumente.

Die besonderen Anforderungen an Spezialgase

Um die Rolle des Druckreglers zu verstehen, muss man zunächst die Eigenschaften von Spezialgasen kennen. Sie stellen Herausforderungen dar, die weit über die von Industrie- oder Brenngasen hinausgehen:

Extreme Reinheit: Verunreinigungen sind der Feind. Schon das einmalige Eindringen von Feuchtigkeit, Sauerstoff oder Partikeln von den inneren Oberflächen des Druckreglers kann eine mehrere Millionen Dollar teure Charge von Halbleiterwafern ruinieren oder kritische Analysedaten ungültig machen.
Hohes Gefahrenpotenzial: Viele sind giftig (Arsin, Phosphin), pyrophor (Silan entzündet sich bei Kontakt mit Luft), korrosiv (Chlorwasserstoff) oder erstickend. Jegliche Leckage ist inakzeptabel.
Physikalische Eigenschaften: Einige sind unter Druck flüssig (wie Flüssiggas, jedoch in höherer Reinheit), andere liegen im überkritischen Zustand vor. Der Regler muss Phasenübergänge und schnelle Druckabfälle bewältigen, ohne zu vereisen oder unvorhersehbares Verhalten zu zeigen.
Kosten: Eine Flasche mit bestimmten Gasen in Elektronikqualität kann Zehntausende von Dollar kosten. Eine ineffiziente Nutzung oder durch den Regler verursachte Verschwendung stellt einen erheblichen finanziellen Verlust dar.
In diesem Zusammenhang ist der Regler nicht nur ein Gerät zur Druckminderung, sondern ein wesentlicher Bestandteil der Reinheit, Sicherheit und Wirtschaftlichkeit des Gasversorgungssystems.

Gegendruckregler vs. Druckminderer
Gegendruckregler vs. Druckminderer

Die Anatomie der Genauigkeit: Technik für präzise Regelung

Die Genauigkeit eines Druckreglers für Spezialgase bezieht sich auf seine Fähigkeit, einen stabilen, wiederholbaren Ausgangsdruck (oder Durchfluss im Falle eines Massendurchflussreglers) mit minimaler Abweichung vom Sollwert zu liefern. Dazu tragen mehrere wichtige Konstruktions- und Leistungsfaktoren bei:

Stabilität (Einfluss des Versorgungsdrucks): Diese gibt an, wie stark sich der Ausgangsdruck ändert, wenn der Eingangsdruck bei einem von voll auf leer werdenden Gaszylinder abfällt. Ein hochpräziser Regler weist nur ein minimales „Druckabfallverhalten“ auf. Dies wird durch fortschrittliche Konstruktionen erreicht:
* Kuppelbelastete oder kolbenbetätigte Konstruktionen: Diese nutzen einen separaten, geregelten Gasdruck (die „Kuppel“), der auf einen Kolben oder eine große Membran wirkt und so eine Gegenkraft bereitstellt, die unabhängig von den bei Standardreglern auftretenden Federschwankungen ist. Dies führt zu außergewöhnlicher Stabilität, oft mit einem Versorgungsdruckeffekt von weniger als 0,01 psi pro 100-psi-Änderung.
* Zweistufige Integration: Für höchste Stabilität werden zwei Regler in einem Gehäuse kombiniert. Die erste Stufe sorgt für einen konstanten Zwischendruck und schirmt die präzise zweite Stufe vor dem Druckabfall in der Flasche ab.

Empfindlichkeit (Verschluss- und Öffnungsdruck): Ein empfindlicher Regler öffnet sich präzise entsprechend dem Bedarf und dichtet blasendicht ab, sobald der nachgeschaltete Durchfluss stoppt. Eine schlechte Empfindlichkeit führt zu „Kriechen“ – einem langsamen Anstieg des Ausgangsdrucks nach dem Schließen des nachgeschalteten Ventils –, was gefährlich und verschwenderisch ist. Präzisionsgefertigte Dichtungen aus Elastomer oder Weichmetall (z. B. Kel-F®) sorgen in Kombination mit großen, reaktionsschnellen Membranen für ein präzises Absperren.

Hysterese: Dies ist die Differenz des Ausgangsdrucks, wenn der Sollwert von einem höheren bzw. einem niedrigeren Druck aus angefahren wird. Sie wird durch innere Reibung verursacht. Hochpräzise Regler minimieren die Hysterese durch polierte Spindelführungen, rollende Membranen und reibungsfreie Kolben und gewährleisten so, dass der Sollwert stets präzise wiederholbar ist.

Durchflusskoeffizient (Cv) und Gleichmäßigkeit: Der Regler muss den erforderlichen Durchfluss ohne nennenswerten Druckabfall bereitstellen. Noch wichtiger ist, dass der Ausgangsdruck über einen Bereich von Durchflussraten hinweg konstant bleibt (gute „Durchflusscharakteristik“). Dies ist entscheidend für Prozesse mit variablem Bedarf.

Die Festung der Sicherheit: Technik für absolute Integrität

Sicherheit ist nicht verhandelbar. Ein Regler in einer Leitung für giftige Gase ist eine primäre Sicherheitsvorrichtung. Seine Sicherheitsmerkmale sind vielschichtig:

Materialverträglichkeit und Oberflächenbeschaffenheit:
* Werkstoffkunde: Reglergehäuse bestehen in der Regel aus Edelstahl 316L (kohlenstoffarm, um „Sensibilisierung“ und Korrosion zu verhindern), Hastelloy C-276 oder Monel für extrem aggressive Gase wie Fluorwasserstoff.
* Inneneffekt: Die Oberflächen werden elektropoliert, bis sie spiegelglatt sind (z. B. 10 Ra Mikroinch oder besser). Dies minimiert die Oberfläche, an der sich Verunreinigungen anlagern können, und erleichtert eine effiziente Spülung.
* Dichtungswerkstoffe: Membranen und Sitzwerkstoffe werden sorgfältig hinsichtlich Gasverträglichkeit und geringer Permeabilität ausgewählt. Zu den Optionen gehören Edelstahl, PTFE (Teflon®), Kalrez®, Viton® und EPDM. Eine falsche Wahl kann zu Quellung, Zersetzung und katastrophalem Versagen führen.

Eindämmung und Dichtheit:
* Membran vs. Kolben: Für hochreine oder gefährliche Gase werden Regler mit Membranbauweise bevorzugt. Die Membran fungiert als statische, hermetische Dichtung, die das Prozessgas vollständig von der Federkammer und der Umgebung trennt. Jede Undichtigkeit der Membran wäre extern und nachweisbar. Kolbenkonstruktionen verfügen über dynamische Dichtungen, die theoretisch intern undicht werden könnten.
* Geschweißte Membrandichtungen: Die Konstruktion mit höchster Dichtheit erfolgt durch das Verschweißen der Membran mit dem Reglergehäuse, wodurch Dichtungen oder Gewindeverbindungen, die als Leckpfad dienen könnten, entfallen.
* Leckratenleistung: Spezialregler werden so konstruiert und geprüft, dass sie Helium-Leckraten von weniger als 1 × 10⁻⁹ atm cm³/s erreichen, was eine nahezu absolute Eindämmung gewährleistet.

Sicherheitsvorkehrungen für das Druckmanagement:
* Interne Überdruckventile: Ein entscheidendes Merkmal auf der Ausgangsseite. Falls der Sekundärsitz versagt und Hochdruck in die Niederdruckkammer entweicht, öffnet sich dieses Überdruckventil bei einem sicheren, vorab festgelegten Druck, um nachgeschaltete Geräte zu schützen.
* Berstscheiben: Eine nicht selbstschließende Sicherheitseinrichtung auf der Einlassseite, die bei einem Druck oberhalb des maximalen Nenn-Einlassdrucks des Reglers, jedoch unterhalb des Berstdrucks der Flasche, platzt und so eine letzte Schutzbarriere gegen katastrophalen Überdruck bildet.

Spül- und Entlüftungskonfigurationen: Spezialregler verfügen häufig über mehrere Anschlüsse (typischerweise 1/4″- oder 1/8″-NPT- oder VCJ-Verschraubungen) zur Systemspülung. Dies ermöglicht es dem Anwender, den Regler und die nachgeschalteten Leitungen zu entleeren und mit einem Inertgas zu befüllen, um Verunreinigungen aus der Umgebungsluft zu entfernen, bevor das teure oder reaktive Prozessgas eingeleitet wird.

Das Regler-Ökosystem: Das Gerät auf das Gas abstimmen

Nicht alle Spezialgase sind gleich, und die Regler sind entsprechend angepasst:

Ultrahochreine (UHP) Inertgase (z. B. 99,999 % Stickstoff, Argon): Regler legen den Schwerpunkt auf die Reinheit am Einsatzort. Sie verfügen über Vollmetalldichtungen (Metallmembranen, flächendichtende Anschlüsse wie VCJ), ein minimales Innenvolumen und sind innen umfassend poliert. Federkammern können entlüftet werden, um das Eindringen von Luft zu verhindern.
Ätzende Gase (z. B. HCl, HBr, WF₆): Die Regler sind vollständig aus Metall gefertigt, mit Membranen abgedichtet und vollständig elektropoliert. Sie sind häufig mit beheizten Gehäusen ausgestattet, um Kondensation und daraus resultierende Korrosion in der Flüssigphase zu verhindern. Werkstoffe wie Hastelloy sind Standard.
Toxische und pyrophore Gase (z. B. AsH₃, SiH₄): Das oberste Anliegen ist die Leckdichtheit. Doppelwandige, geschweißte Membrankonstruktionen sind üblich. Sie werden in speziellen Gasschränken mit kontinuierlicher Absaugung und Überwachung auf toxische Gase eingesetzt. Die Regler selbst können geschweißte Anschlüsse aufweisen und keine externen Einstellmöglichkeiten besitzen.
Hochdruck-/Hochdurchflussanwendungen (z. B. CVD-Gase): Bei der Konstruktion stehen robuste Bauweise und Stabilität bei hohem Durchfluss im Vordergrund. Es können Kolbenkonstruktionen mit hohen Cv-Werten verwendet werden, wobei jedoch besonders auf die Kompatibilität der Dichtungen und Sicherheitsüberbrückungen zu achten ist.

Auswahl, Installation und Betrieb: Ein Protokoll für Präzision und Sicherheit

Die Auswahl und der Einsatz des richtigen Reglers sind ein systematischer Prozess:

Auswahlkriterien:
Gasart: Der wichtigste Faktor, der die Materialauswahl und die Konstruktion bestimmt.
Reinheitsanforderungen: Bestimmen den Bedarf an UHP-Merkmalen wie Elektropolieren und Metalldichtungen.
Druckbereiche: Eingangsdruck (Flasche) und erforderlicher Ausgangsdruck.
Durchflussanforderungen: Erforderlicher Cv-Wert.
Zertifizierungen: Einhaltung relevanter Normen (SEMI, CGA usw.).
Bewährte Verfahren für die Installation:
Reinheit: Die Installation muss in einer sauberen Umgebung unter Verwendung geeigneter Handschuhe erfolgen. Verwenden Sie ausschließlich dafür vorgesehene, saubere Werkzeuge.
Anschlusstechnik: Verwenden Sie geeignete, hochintegrierte Fittings (VCJ, Ultra-Seal™). Verwenden Sie niemals Teflonband auf konischen Gewinden; verwenden Sie stattdessen ein mit dem Gas kompatibles Gewindedichtmittel.
Spülung: Befolgen Sie ein striktes Spülverfahren (Evakuieren – Spülen – Evakuieren – Befüllen), um das System vorzubereiten.
Dichtheitsprüfung: Verwenden Sie vor dem Einleiten von gefährlichen Gasen an allen Anschlüssen ein kalibriertes Lecksuchgerät (für Inertgase/Tracer) oder eine Blasenlösung (für ungefährliche Gase).
Betriebsüberwachung:
Öffnen Sie Flaschenventile stets langsam.
Stellen Sie den Druck bei geschlossenem nachgeschalteten Ventil ein, um auf Kriechdruck zu prüfen.
Überwachen Sie die Leistung auf Anzeichen von Instabilität, die auf eine interne Verunreinigung oder Verschleiß der Dichtungen hinweisen können.
Halten Sie sich an einen strengen Zeitplan für die Rezertifizierung und Wartung, wie vom Hersteller oder in internen Sicherheitsprotokollen festgelegt.
Gegendruckregler vs. Druckminderer
Gegendruckregler vs. Druckminderer

Fazit

Das Spezialgas-Druckregelventil steht an der entscheidenden Schnittstelle zwischen Präzisionstechnik und strenger Sicherheitswissenschaft. Es ist weit mehr als ein einfaches mechanisches Ventil; es ist ein sorgfältig gefertigtes Instrument, dessen Konstruktionsphilosophie von den molekularen Eigenschaften des zu regelnden Gases geprägt ist. Seine Genauigkeit gewährleistet die Wiederholbarkeit von Prozessen, die Produktausbeute und die Gültigkeit von Daten – Grundlagen des technologischen und wissenschaftlichen Fortschritts. Sein Sicherheitsdesign bildet eine undurchdringliche Barriere, die Personal, Anlagen und die Umwelt vor potenziell verheerenden Gefahren schützt.

In Branchen, in denen ein einziges unentdecktes Leck oder eine winzige Verunreinigung eine finanzielle Katastrophe oder eine menschliche Tragödie auslösen kann, ist die Investition in einen korrekt spezifizierten, ordnungsgemäß installierten und sorgfältig gewarteten Spezialgasregler keine Ausrüstungskosten – es ist eine Investition in grundlegende Integrität. Da die Technologie immer kleinere Geometrien bei Chips, präzisere Analysen in Labors und neuartige gasbasierte Therapien in der Medizin vorantreibt, werden die Anforderungen an diese unscheinbaren Wächter nur noch zunehmen und ihren Status als einer der wichtigsten Kontrollpunkte in der gesamten Kette moderner Innovation weiter festigen.
