Regler für ultrahochreines Stickstoffgas: Präzisionsregelung für kritische Anwendungen

{{{sourceTextContent.subTitle}}}

Regler für ultrahochreines Stickstoffgas: Präzise Regelung für kritische Anwendungen

{{{sourceTextContent.description}}}

Im Bereich industrieller und wissenschaftlicher Anwendungen ist der Umgang mit Gasen von höchster Reinheit von entscheidender Bedeutung. Stickstoffgasregler für ultrahochreines (UHP) Stickstoffgas stehen an der Spitze dieser Technologie und gewährleisten, dass Stickstoffgas mit minimaler Verunreinigung und präziser Druckregelung bereitgestellt wird. Diese Geräte sind in Branchen unverzichtbar, in denen bereits geringste Verunreinigungen Prozesse beeinträchtigen können, wie beispielsweise in der Halbleiterfertigung, der pharmazeutischen Produktion und der Analysetechnik. Dieser Artikel befasst sich eingehend mit den technischen Aspekten von UHP-Stickstoffreglern und beleuchtet deren Aufbau, Funktionsweise, Anwendungsbereiche sowie Wartungsanforderungen. Durch das Verständnis dieser Regler können Ingenieure und Techniker ihre Systeme hinsichtlich Zuverlässigkeit und Effizienz optimieren.

Stickstoffgas wird aufgrund seiner Inertheit und Reaktionslosigkeit häufig als Trägergas, Spülmittel oder Schutzgas eingesetzt. Für Anwendungen im Ultrahochreinheitsbereich muss das Gas jedoch Reinheitsgrade von oft über 99,9999 % (6N-Qualität) aufweisen. Jeder Regler, der mit einem solchen Gas arbeitet, muss das Eindringen von Verunreinigungen wie Sauerstoff, Feuchtigkeit oder Partikeln verhindern. UHP-Stickstoffgasregler sind mit speziellen Materialien und Funktionen ausgestattet, um dies zu gewährleisten, was sie in Umgebungen mit hohen Anforderungen unverzichtbar macht.

Halbautomatische Umschaltverteiler aus Edelstahl für hochreine Gase
Halbautomatische Umschaltverteiler aus Edelstahl für hochreine Gase
Konstruktion und Komponenten

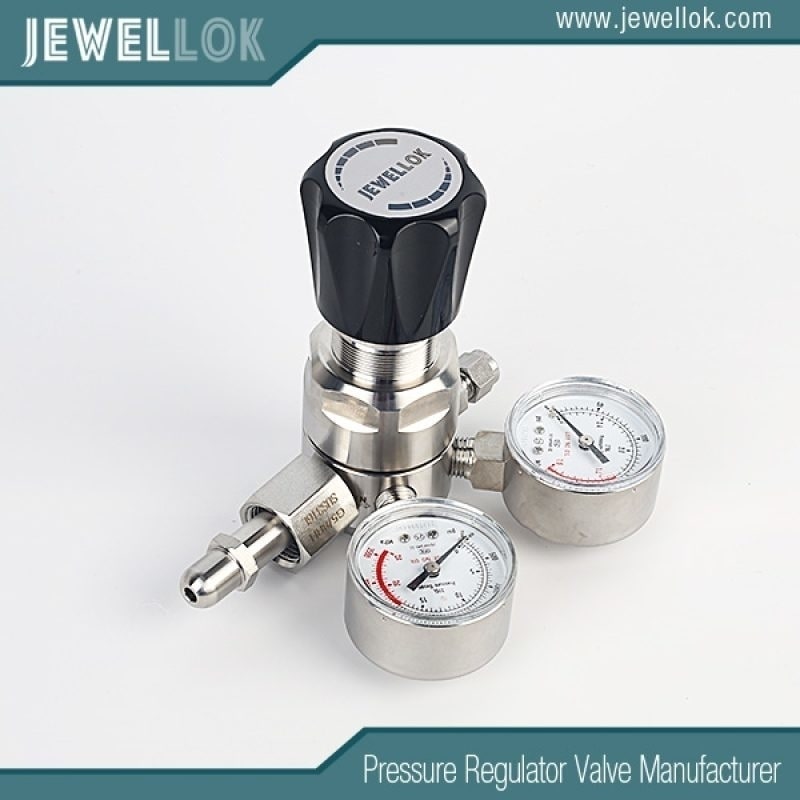

Die Konstruktion eines Reglers für ultrahochreines Stickstoffgas zeugt von fortschrittlichen technischen Prinzipien. Im Gegensatz zu Standardreglern kommen bei UHP-Modellen Materialien zum Einsatz, die Ausgasung und Korrosion minimieren. Zu den Hauptkomponenten gehören das Gehäuse, die Membran, der Sitz, der Kegel und die Einstellmechanismen, die alle aus hochwertigem Edelstahl wie 316L oder elektropolierten Varianten gefertigt sind, um eine glatte Oberfläche zu gewährleisten und die Anhaftung von Partikeln zu reduzieren.

Das Gehäuse des Reglers ist in der Regel einteilig oder geschweißt, um potenzielle Leckagewege auszuschließen. Durch Elektropolieren werden mikroskopisch kleine Grate und Unebenheiten entfernt, wodurch eine Oberflächenrauheit von oft unter 10 Ra (mittlere Rauheit) erreicht wird. Dies ist entscheidend, um die Entstehung von Partikeln während des Gasdurchflusses zu verhindern.

Die Membran, ein zentrales Dichtungselement, besteht in der Regel aus Hastelloy oder anderen Legierungen, die gegen Ermüdung und chemische Einwirkung beständig sind. Sie trennt das Prozessgas vom Federmechanismus und verhindert so eine Verunreinigung durch Schmiermittel oder atmosphärische Gase. Bei einigen Ausführungen verbessert eine Konfiguration mit gebundener Membran die Empfindlichkeit und die Ansprechzeit.

Die Sitz- und Kegelbaugruppe regelt den Durchfluss. Weiche Sitze aus PCTFE (Polychlortrifluorethylen) oder ähnlichen Polymeren sorgen für eine blasendichte Absperrung, die für die Aufrechterhaltung der Reinheit unerlässlich ist. Harte Sitze mit Metall-auf-Metall-Kontakt werden für Anwendungen mit höherem Druck eingesetzt, erfordern jedoch eine präzise Bearbeitung, um Leckagen zu vermeiden.

Die Druckeinstellung erfolgt über einen Handknopf oder einen T-Griff, der mit einem federbelasteten Mechanismus verbunden ist. Dies ermöglicht eine Feinabstimmung des Ausgangsdrucks, oft in Bereichen von 0–25 psi bis zu 0–500 psi, je nach Modell. Sollten Manometer vorhanden sein, handelt es sich um Bourdon-Rohr-Manometer mit heliumleckgeprüften Anschlüssen, um die Integrität zu gewährleisten.

Einlass- und Auslassanschlüsse sind nach CGA-Spezifikationen (Compressed Gas Association) standardisiert, beispielsweise CGA 580 für Stickstoff, wodurch Kompatibilität und Sicherheit gewährleistet sind. Zusätzliche Merkmale wie integrierte Filter (z. B. aus gesintertem Metall mit einer Porengröße von 0,003 Mikrometer) fangen Partikel auf, während Spülanschlüsse die Evakuierung des Systems vor der Verwendung ermöglichen.

Funktionsprinzip

Die Funktionsweise eines UHP-Stickstoffgasreglers folgt den Prinzipien der Druckminderung und -regelung. Der aus einer Flasche oder Versorgungsleitung kommende Hochdruck-Stickstoff tritt in den Einlassanschluss ein. Der Regler reduziert diesen Druck auf einen stabilen, vom Anwender eingestellten Ausgangsdruck.

Das Herzstück bildet ein ausgeglichenes Kraftsystem. Der Eingangsdruck wirkt auf den Kegel und versucht, diesen zu öffnen, während die Membran den Ausgangsdruck erfasst und diesem über die Federkraft entgegenwirkt. Wenn der Ausgangsdruck (aufgrund des Bedarfs) sinkt, bewegt sich die Membran, komprimiert die Feder und öffnet den Kegel, um einen größeren Gasdurchfluss zu ermöglichen. Umgekehrt drückt die Membran bei steigendem Druck zurück und schließt das Ventil.

Bei UHP-Anwendungen muss dieser Vorgang ohne Einbringen von Verunreinigungen ablaufen. Das Totvolumen des Reglers ist minimiert, um eingeschlossenes Gas zu reduzieren, das sich mit Verunreinigungen vermischen könnte. Die Durchflusskoeffizienten (Cv) sind für niedrige bis mittlere Durchflussraten optimiert, typischerweise zwischen 0,02 und 0,5, um eine laminare Strömung aufrechtzuerhalten und eine durch Turbulenzen verursachte Partikelmitführung zu verhindern.

Der Druckabfall, also die Schwankung des Ausgangsdrucks bei Durchflussänderungen, ist ein entscheidender Leistungskennwert. UHP-Regler weisen dank großer Membranflächen und präziser Federkonstanten einen geringen Druckabfall auf, oft weniger als 1 % des Sollwerts. Die Helium-Leckraten sind mit 1×10^-9 cm³/s oder besser spezifiziert, wodurch sichergestellt wird, dass keine Atmosphäre eindringen kann.

Temperatureinflüsse werden durch kompensierte Konstruktionen gemildert, wodurch die Leistung im Bereich von -40 °C bis 60 °C aufrechterhalten wird. In kryogenen Anwendungen bewältigen spezielle Varianten die Verdampfung von flüssigem Stickstoff und verfügen über integrierte Wärmetauscher, um ein Einfrieren zu verhindern.

Anwendungen in der Industrie

Regler für ultrahochreines Stickstoffgas finden in verschiedenen Industriezweigen breite Anwendung. In der Halbleiterfertigung liefern sie Stickstoff für Wafer-Bearbeitungsanlagen, wo Verunreinigungen zu Defekten in Mikrochips führen könnten. In der Fotolithografie beispielsweise wird mit ultrahochreinem Stickstoff die Optik gespült, um durch Feuchtigkeit verursachte Trübungen zu verhindern.

In der Pharmaindustrie steuern diese Regler die Stickstoffbegasung in Reaktoren und Lagertanks und gewährleisten so die Unversehrtheit der Arzneimittel, indem sie Sauerstoff verdrängen und Oxidation verhindern. Analyselabore nutzen sie für die Gaschromatographie und Massenspektrometrie, wo die Reinheit des Trägergases direkten Einfluss auf Nachweisgrenzen und Genauigkeit hat.

In der Luft- und Raumfahrt wird UHP-Stickstoff zur Inertisierung von Treibstofftanks und zur Prüfung von Hydrauliksystemen eingesetzt. In der Lebensmittel- und Getränkeindustrie wird bei der Verpackung unter modifizierter Atmosphäre regulierter Stickstoff verwendet, um die Haltbarkeit ohne Konservierungsstoffe zu verlängern.

Aufstrebende Bereiche wie die additive Fertigung (3D-Druck) nutzen diese Regler, um in Metallpulverbettanlagen eine inerte Atmosphäre aufrechtzuerhalten und so eine Oxidation während des Lasersinterns zu verhindern. In der Forschung erfordern Teilchenbeschleuniger und Fusionsversuche UHP-Stickstoff zur Kühlung und Isolierung.

Vorteile und Nutzen

Der Hauptvorteil von UHP-Stickstoff-Gasreglern ist die Verhinderung von Verunreinigungen, was zu höheren Ausbeuten und geringeren Ausfallzeiten in den Prozessen führt. Ihre robuste Bauweise gewährleistet eine lange Lebensdauer, wobei die mittlere Zeit zwischen Ausfällen oft mehr als 10 Jahre beträgt.

Eine präzise Regelung verbessert die Prozessstabilität, was für reproduzierbare Ergebnisse in Forschung und Entwicklung entscheidend ist. Sicherheitsvorrichtungen wie Überdruckventile und Berstscheiben schützen vor Überdruck. Die Einhaltung von Normen wie SEMI (Semiconductor Equipment and Materials International) und ISO gewährleistet weltweite Kompatibilität.

Wirtschaftlich gesehen sind die Anschaffungskosten zwar höher als bei Standardreglern (zwischen 500 und 5.000 US-Dollar), doch die Reduzierung von Ausschuss und Nacharbeit rechtfertigt die Investition. Die Energieeffizienz wird durch die Minimierung von Gasverschwendung mittels dichter Absperrung verbessert.

Wartungs- und Sicherheitshinweise

Eine ordnungsgemäße Wartung ist für die Aufrechterhaltung der Leistung unerlässlich. Regelmäßige Dichtheitsprüfungen mittels Helium-Massenspektrometrie werden empfohlen. Zu den Reinigungsverfahren gehören Ultraschallbäder mit Isopropylalkohol, gefolgt von einer Stickstoffspülung und einem Ausheizen zur Entfernung von Feuchtigkeit.

Zu den Sicherheitsvorkehrungen gehört die Verwendung der Regler ausschließlich mit kompatiblen Gasen und Drücken. Das Bedienpersonal sollte PSA (persönliche Schutzausrüstung) tragen und für eine ausreichende Belüftung sorgen. Der Umgang mit Gasflaschen muss den DOT-Richtlinien (Department of Transportation) entsprechen, um Unfälle zu vermeiden.

Im Falle einer Fehlfunktion deuten Symptome wie Druckkriechen (langsamer Anstieg des Ausgangsdrucks) auf einen Verschleiß des Ventilsitzes hin, der einen Austausch erforderlich macht. Eine Kalibrierung alle 6–12 Monate gewährleistet die Genauigkeit.

Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Fazit

Regler für ultrahochreines Stickstoffgas stellen den Höhepunkt der Gashandhabungstechnologie dar und vereinen Materialwissenschaft, Strömungsdynamik und Präzisionstechnik. Ihre Bedeutung für die Gewährleistung der Prozessreinheit kann gar nicht hoch genug eingeschätzt werden, da sie Fortschritte in Technologie und Wissenschaft ermöglichen. Da die Industrie nach immer höherer Effizienz strebt, werden sich diese Regler weiterentwickeln und intelligente Sensoren für die Echtzeitüberwachung sowie eine IoT-Integration für die vorausschauende Wartung integrieren. Das Verständnis und der effektive Einsatz von UHP-Stickstoffgasreglern gewährleisten optimale Leistung in anspruchsvollen Anwendungen.
