Ausgangsdruck des Gegendruckreglers: So funktioniert er und was Sie wissen müssen

{{{sourceTextContent.subTitle}}}

Ausgangsdruck des Gegendruckreglers: So funktioniert es und was Sie wissen müssen

{{{sourceTextContent.description}}}

In der komplexen Welt der Fluidsteuerungssysteme – die Branchen von der Öl- und Gasindustrie bis hin zur Pharmaindustrie und Biotechnologie umfasst – ist die Aufrechterhaltung eines präzisen Drucks nicht nur eine Anforderung, sondern ein Eckpfeiler für Sicherheit, Effizienz und Produktqualität. Während Druckminderer allgemein bekannt sind, spielt ihr oft übersehenes Gegenstück, der Gegendruckregler (BPR), eine ebenso entscheidende Rolle. Im Mittelpunkt seiner Funktion steht die Regelung des Ausgangsdrucks – ein Konzept, das zwar kontraintuitiv erscheinen mag, aber für die Systemintegrität von grundlegender Bedeutung ist. Dieser Artikel befasst sich eingehend mit der Funktionsweise eines Rückdruckreglers bei der Steuerung des Ausgangsdrucks, beleuchtet seine wichtigen Anwendungsbereiche und skizziert wesentliche Überlegungen zur Auswahl und zum Betrieb.

Die grundlegende Rolle verstehen: Auf den Ausgang kommt es an

Lassen Sie uns zunächst den Hauptgrund für Verwirrung ausräumen. Im Gegensatz zu einem Druckminderer, der den Druck auf der Ausgangsseite (Auslass) regelt, indem er einen höheren Eingangsdruck aufnimmt und senkt, regelt ein Gegendruckregler den Druck auf der Eingangsseite (Einlass), indem er den aus dem System austretenden Durchfluss variabel drosselt.

Einfacher ausgedrückt: Ein Gegendruckregler ist ein Wächter am Ausgang. Sein einziger Zweck besteht darin, einen gewünschten, eingestellten Druck an seinem eigenen Einlassanschluss (der mit Ihrem Prozessbehälter, Ihrer Rohrleitung oder Ihrem Reaktor verbunden ist) aufrechtzuerhalten, indem er den Strömungswiderstand auf der Ausgangsseite moduliert. Der Druck an seinem Auslassanschluss ist konstruktionsbedingt niedriger oder gleich diesem eingestellten Einlassdruck und wird durch die Bedingungen auf der Ausgangsseite bestimmt. Dies ist der entscheidende konzeptionelle Schritt: Die Regelgröße ist der Eingangsdruck des Reglers; der Ausgangsdruck ist eine Folge davon.

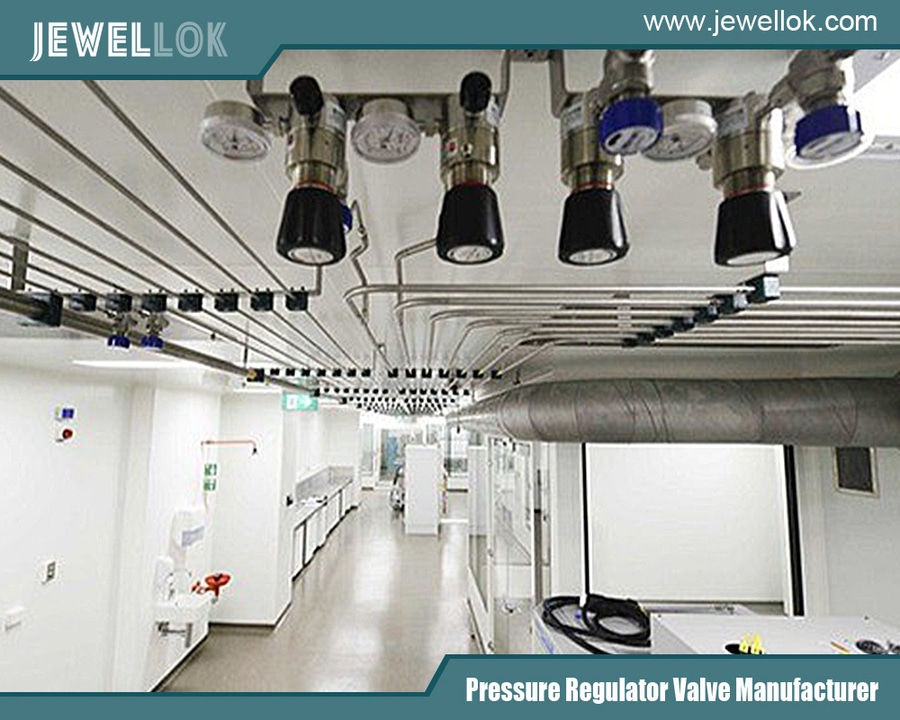

Hersteller von Hochreinheitsgasventilen in China
Hersteller von Hochreinheitsgasventilen in China

Das zentrale Funktionsprinzip: Erfassen, Ausgleichen und Modulieren

Ein typischer federbelasteter Rückdruckregler arbeitet nach einem einfachen Kraftausgleichsmechanismus. Zu seinen Hauptkomponenten gehören:

Einlassanschluss: Verbunden mit dem zu schützenden vorgelagerten System.
Auslassanschluss: Verbunden mit dem Zielort mit niedrigerem Druck (z. B. einer Fackel, einem Abfluss oder einer Niederdruck-Sammelleitung).
Messelement: Eine Membran oder ein Kolben, der den Druck von der Einlassseite direkt erfasst.
Feder: Stellt die einstellbare Sollwertkraft bereit. Durch Zusammendrücken der Feder wird der Einstelldruck erhöht.
Dichtsitz und Kegel: Die Öffnung, die sich öffnet und schließt, um den Durchfluss zu drosseln.

Hier ist der schrittweise Betriebszyklus:

Ruhezustand/geschlossen: Wenn der Druck im vorgelagerten System unter dem Einstellwert der Feder liegt, drückt die Federkraft den Kegel gegen den Sitz und dichtet das Ventil ab. Es findet kein Durchfluss statt.
Druckanstieg und Öffnen: Wenn sich der Druck im vorgelagerten System (durch eine Pumpe, einen Kompressor oder eine chemische Reaktion) aufbaut, wirkt er auf die Messmembran. Wenn diese vorgelagerte Kraft die Kraft der Einstellfeder übersteigt, hebt sich die Membran/der Kolben. Diese Bewegung zieht den Kegel vom Sitz weg und schafft so eine Öffnung.
Durchfluss und Modulation: Das Medium beginnt vom Hochdruckeinlass durch die geöffnete Blende zum Niederdruckauslass zu strömen. Dieser Durchfluss entlastet den Druck auf der Einlassseite.
Wiederausgleich und Schließen: Wenn der Druck auf der Einlassseite aufgrund dieser Entlastung abfällt, beginnt die Federkraft, die verringerte Druckkraft auf die Membran zu überwinden. Der Kegel bewegt sich zurück in Richtung des Sitzes und verengt so die Durchflussfläche.
Regelung im stationären Zustand: Das Ventil moduliert dynamisch – es öffnet sich weiter, schließt sich teilweise oder „flattern“ minimal –, um den Druck auf der Einlassseite in einem präzisen Gleichgewicht mit der eingestellten Federkraft zu halten. In diesem ausgeglichenen Zustand wird der Druck auf der Einlassseite konstant auf dem eingestellten Druck gehalten.

Was ist dann der Ausgangsdruck?
Während dieses Regelvorgangs ist der Ausgangsdruck (P_outlet) einfach der Druck im nachgeschalteten Sammelrohr oder in der nachgeschalteten Leitung. Damit das BPR funktioniert, muss P_outlet niedriger sein als der eingestellte Eingangsdruck (P_set). Die Differenz zwischen P_set und P_outlet ist der Druckabfall (ΔP = P_set – P_outlet) über dem Ventil, wenn dieses geöffnet ist und Durchfluss stattfindet. Dieses ΔP ist die treibende Kraft für den Durchfluss. Würde der Druck auf der Auslassseite über den Sollwert ansteigen, würde sich das Ventil vollständig schließen.

Wichtige Anwendungsbereiche: Warum die Regelung des „Gegendrucks“ unerlässlich ist

Die Fähigkeit, einen konstanten Druck auf der Einlassseite aufrechtzuerhalten, macht BPRs in zahlreichen Szenarien unverzichtbar:

Chemie- und Batch-Reaktoren: Zur Aufrechterhaltung eines präzisen, sicheren Drucks im Inneren eines Reaktors während einer gasentwickelnden Reaktion oder beim Hinzufügen von Reagenzien. Das BPR leitet überschüssigen Druck ab und stellt gleichzeitig sicher, dass die Reaktion bei optimalem Druckniveau abläuft.
Chromatographie- und Filtrationssysteme: In der HPLC oder der nachgelagerten Aufbereitung werden BPRs hinter der Trennsäule oder dem Filter platziert, um einen gleichmäßigen, blasenfreien Gegendruck bereitzustellen. Dies verhindert das Ausgasen von Lösungsmitteln und gewährleistet einen stabilen Pumpenbetrieb sowie genaue Ergebnisse.
Flüssigkeitsabfüllung und -verpackung: Hält einen konstanten Druck in einem Produktbehälter (wie einem Bierfass oder einem Sirupbehälter) aufrecht, um eine gleichmäßige Füllrate zu gewährleisten und Schaumbildung oder ungleichmäßige Abgabe zu verhindern.
Gasprobenahme und -analyse: Sie sorgen für eine konstante Druckzufuhr zu empfindlichen Analysegeräten (wie Massenspektrometern oder Gaschromatographen) und gewährleisten so die Probenintegrität und Genauigkeit unabhängig von Druckschwankungen an der Quelle.
Pumpenschutz (Dead-Head-Schutz): Ein BPR, das auf der Druckseite einer Verdrängerpumpe (wie einer Spritzen- oder Peristaltikpumpe) installiert ist, schützt die Pumpe und die Rohrleitungen vor Überdruck, falls ein nachgeschaltetes Ventil versehentlich geschlossen wird. Es fungiert als kontrollierter Überdruckausgleich.
Systemspülung und Schutzgasbefüllung: Hält einen leichten Überdruck von Inertgas (wie N₂) in einem Tank oder System aufrecht, um das Eindringen von Luft, Verunreinigungen oder Oxidation zu verhindern.
Pilotgesteuerte Anwendungen und Szenarien mit hoher Durchflusskapazität: Bei Anwendungen mit hohem Durchfluss (z. B. Fackelverteiler in Raffinerien, Gasammelleitungen) nutzen pilotgesteuerte BPRs den Prozessdruck zur Verstärkung der Steuerkraft, was eine präzise Regelung hoher Drücke und Durchflüsse mit einem kompakten Hauptventil ermöglicht.

Entscheidende Faktoren für Auswahl und Leistung

Das Verständnis des Ausgangsdrucks ist entscheidend für die korrekte Auswahl und Dimensionierung eines BPR. Hier ist, was Sie wissen müssen:

Einstelldruck vs. Ausgangsdruckbereich:
Der Einstelldruck ist Ihre primäre Spezifikation. Sie müssen außerdem den erwarteten Bereich der nachgeschalteten Ausgangsdrücke kennen. Das BPR muss so ausgewählt werden, dass es über den minimalen und maximalen möglichen P_outlet zuverlässig regelt. Ein Ventil, das für einen sehr niedrigen P_outlet ausgelegt ist, kann flattern oder instabil werden, wenn P_outlet zu hoch ansteigt, wodurch sich das verfügbare ΔP verringert.
Druckabfall (ΔP) und Durchflusskapazität:
Die Durchflusskapazität eines BPR steht in direktem Zusammenhang mit dem über ihm anliegenden ΔP. Hersteller geben Werte für den Durchflusskoeffizienten (Cv oder Kv) an. Die Dimensionierung ist entscheidend: Ein überdimensioniertes Ventil arbeitet nahe seinem Sitz, was zu Schwingungen, Ruckeln und einer schlechten Regelung führt. Ein unterdimensioniertes Ventil lässt nicht den erforderlichen Durchfluss zur Entlastung des vorgelagerten Drucks durch, was zu einem Überdruck im System führt. Berechnen Sie stets den erforderlichen Cv-Wert für Ihren maximalen Durchfluss bei dem zu erwartenden minimalen ΔP (d. h., wenn P_outlet seinen Höchstwert erreicht).
Druckentlastung vs. Regelungsfunktion:
Es ist wichtig, ein BPR von einem Druckbegrenzungsventil (PRV) oder einem Sicherheitsventil (SRV) zu unterscheiden.
BPR: Ein Gerät zur kontinuierlichen Prozessregelung. Es regelt, um während des Normalbetriebs einen präzisen Druck vor dem Ventil aufrechtzuerhalten. Es beginnt sich beim eingestellten Druck zu öffnen und ist typischerweise bei einem Druck von einigen Prozent über dem Sollwert (z. B. 10 % Überdruck) vollständig geöffnet.
PRV/SRV: Eine Sicherheitseinrichtung. Sie bleibt fest geschlossen, bis der Systemdruck eine voreingestellte Überdruckgrenze erreicht; dann springt sie vollständig auf, um eine Katastrophe zu verhindern. Es wird nicht zur kontinuierlichen Modulation verwendet.
Werkstoffverträglichkeit und Dichtungen:
Die medienberührten Werkstoffe (Gehäuse, Sitz, Dichtung, Membran) müssen mit dem Prozessmedium (Gas oder Flüssigkeit), dessen Temperatur und dessen Korrosivität verträglich sein. Elastomerdichtungen (Viton, EPDM, Kalrez) sind üblich, doch für hochreine oder aggressive Chemikalien können Vollmetalldichtungen oder PTFE erforderlich sein.
Stabilität und Eigenschaften:
Achten Sie auf Ventile, die für eine stabile modulierende Regelung ausgelegt sind. Merkmale wie geführte, ausgeglichene Kegel, lineare Durchflusscharakteristiken und reibungsarme Packungen verbessern die Regelgenauigkeit und minimieren die Hysterese.

Behebung häufiger Probleme im Zusammenhang mit dem Ausgangsdruck

Nichteinhaltung des eingestellten Drucks (Droop): Wenn der Vordruck konstant über den Sollwert steigt, ist das Ventil möglicherweise unterdimensioniert (kann nicht genügend Durchfluss durchlassen) oder der Auslassdruck (P_outlet) hat unerwartet zugenommen, wodurch das antreibende ΔP verringert wird. Überprüfen Sie, ob es zu Abflussblockaden kommt.
Ventilflattern oder Instabilität: Dies ist oft ein Anzeichen für ein überdimensioniertes Ventil. Bei einem zu hohen Cv-Wert erzeugt ein geringer Hub einen großen Durchfluss, was zu schnellem Zykluswechsel führt. Dies kann auch auftreten, wenn das ΔP zu niedrig ist. Ziehen Sie eine kleinere Trimmung oder ein Ventil mit einer anderen Durchflusskennlinie in Betracht.
Leckage in geschlossener Stellung: Verunreinigungen, die den Sitz/die Dichtung beschädigen, Verschleiß durch übermäßige Schaltzyklen oder ein P_outlet, das zu nahe am Einstelldruck liegt (oder diesen überschreitet), wodurch die Feder das Ventil nicht vollständig schließen kann.
Langsame Ansprechzeit: Kann durch ein Gasvolumen zwischen dem Prozess und der Messmembran (bei einer Fernmesskonfiguration), eine verstopfte Messleitung oder eine für die Anwendung zu weiche Feder verursacht werden.
Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen

Fazit

Der Gegendruckregler ist ein Meister der indirekten Regelung. Durch die strategische Beeinflussung des Strömungswiderstands und damit des Drucks an seinem Ausgang erfüllt er die wesentliche Aufgabe, einen stabilen, präzisen Druck in dem System aufrechtzuerhalten, das ihn speist. Sein „Ausgangsdruck“ ist nicht die Variable, die er direkt steuert, sondern die Randbedingung, die seinen Betriebsbereich definiert.

Bei der Auswahl und dem Einsatz eines Rückdruckreglers hängt der Erfolg von einem klaren Verständnis dieser Zusammenhänge ab. Sie müssen nicht nur den erforderlichen vordruckseitigen Einstelldruck festlegen, sondern auch den gesamten zu erwartenden Bereich der nachgeschalteten Ausgangsdrücke. Die richtige Dimensionierung, die Materialauswahl und das Verständnis für seine modulierende Regelcharakteristik – im Unterschied zu einem einfachen Überdruckventil – sind von entscheidender Bedeutung.

In der Symphonie eines Prozessleitsystems sind Pumpen und Kompressoren die Muskeln und Regelventile die Feinmotorik; der Gegendruckregler ist der standhafte Wächter der Bühne, der dafür sorgt, dass die Umgebung perfekt abgestimmt bleibt, damit die Leistung sicher und effizient ablaufen kann. Indem sie seine Funktionsweise entschlüsseln, können Ingenieure und Techniker dieses vielseitige Werkzeug nutzen, um die Zuverlässigkeit, Sicherheit und Produktqualität von Systemen in unzähligen Industriebereichen zu verbessern.
