Druckregler für Hochdruck-Wasserstoffgasflaschen: Ein technischer Überblick

{{{sourceTextContent.subTitle}}}

Druckregler für Hochdruck-Wasserstoffgasflaschen: Ein technischer Überblick

{{{sourceTextContent.description}}}

Im Bereich der Gashandhabung und -verteilung ist der Druckregler für Hochdruck-Wasserstoffflaschen eine entscheidende Komponente, die eine sichere und effiziente Zufuhr von Wasserstoff aus Speicherflaschen zu den Endanwendungen gewährleistet. Wasserstoff, bekannt für seine hohe Energiedichte und seine Rolle bei der Energiewende hin zu sauberen Energien, wird typischerweise in Flaschen bei Drücken zwischen 200 und 700 bar (etwa 2.900 bis 10.000 psi) gespeichert. Diese extremen Drücke erfordern spezielle Druckregler, um das Gas auf nutzbare Werte – oft unter 10 bar – zu reduzieren und dabei einen gleichmäßigen Durchfluss sowie die Reinheit des Gases zu gewährleisten. Dieser Artikel befasst sich eingehend mit den technischen Aspekten dieser Druckregler und beleuchtet deren Aufbau, Funktionsweise, Typen, Werkstoffe, Anwendungsbereiche, Sicherheitsmerkmale sowie Wartungsaspekte.

Die Bedeutung von Hochdruck-Wasserstoffdruckreglern kann gar nicht hoch genug eingeschätzt werden. Die Entflammbarkeit von Wasserstoff, seine geringe Zündenergie und das Risiko der Versprödung von Metallen erfordern eine präzise Regelung, um Leckagen, Explosionen oder Systemausfälle zu verhindern. Angesichts des industriellen Wandels hin zu Wasserstoff-Brennstoffzellen, Antrieben im Automobilbereich und industriellen Prozessen wird das Verständnis dieser Geräte für Ingenieure, Techniker und Forscher gleichermaßen unerlässlich.

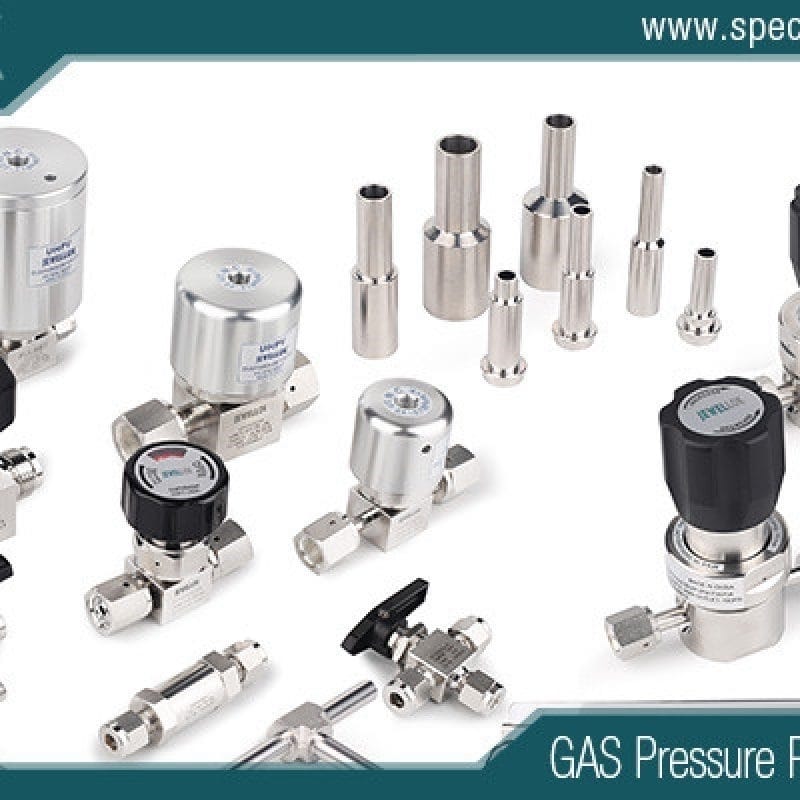

Ventile für Ultrahochreinheitsgasflaschen
Ventile für Ultrahochreinheitsgasflaschen
Funktionsprinzipien

Im Kern fungiert ein Hochdruck-Wasserstoffgasflaschenregler als Druckminderventil. Es arbeitet nach dem Prinzip des Kräfteausgleichs zwischen Eingangsdruck, Ausgangsdruck und einem Referenzmechanismus, typischerweise einer Feder oder einer Membran. Wenn Wasserstoff unter hohem Druck aus der Flasche einströmt, drückt er gegen einen Kolben oder eine Membran. Diese Bewegung öffnet oder schließt einen Ventilsitz und moduliert so den Durchfluss, um den gewünschten Ausgangsdruck zu erreichen.

Bei einem einfachen einstufigen Regler erfolgt die Druckminderung in einem Schritt. Der Eingangsdruck wirkt direkt auf das Messelement, und wenn sich der Füllstand der Flasche verringert, kann der Ausgangsdruck aufgrund der abnehmenden Eingangsdruckkraft leicht schwanken. Für eine präzisere Regelung nutzen zweistufige Regler zwei aufeinanderfolgende Druckminderungsstufen. Die erste Stufe reduziert den hohen Flaschendruck auf ein Zwischenniveau (z. B. 100–200 bar), und die zweite Stufe senkt ihn weiter auf den endgültigen Ausgangsdruck. Diese Konstruktion minimiert Schwankungen und gewährleistet einen stabilen Ausgangsdruck, selbst wenn der Quelldruck vom vollgefüllten bis zum fast leeren Zustand abfällt.

Die Strömungsdynamik spielt eine entscheidende Rolle. Regler werden anhand ihres maximalen Eingangsdrucks (oft bis zu 3.000 psi oder höher bei wasserstoffspezifischen Modellen) und ihrer Durchflusskapazität bewertet, die in Standardkubikfuß pro Stunde (SCFH) oder Litern pro Minute gemessen wird. Das geringe Molekulargewicht von Wasserstoff führt im Vergleich zu schwereren Gasen zu höheren Strömungsgeschwindigkeiten, was Regler mit größeren Durchlässen oder speziellen Strömungswegen erfordert, um Turbulenzen und Druckverluste zu vermeiden.

Arten von Reglern

Hochdruck-Wasserstoffregler sind in verschiedenen, auf spezifische Anforderungen zugeschnittenen Ausführungen erhältlich.

1. Einstufige Regler: Diese sind einfacher und kompakter und eignen sich ideal für Anwendungen, bei denen die Druckstabilität nicht entscheidend ist, wie z. B. in Laboraufbauten oder bei kurzzeitiger Nutzung. Sie werden über Standardanschlüsse wie CGA 350 für Wasserstoff direkt an die Flasche angeschlossen. Allerdings kann bei ihnen ein „Droop“-Effekt auftreten, bei dem der Ausgangsdruck bei hohem Durchflussbedarf abfällt.

2. Zweistufige Regler: Diese werden bevorzugt für Präzisionsanwendungen eingesetzt und gewährleisten einen konstanten Ausgangsdruck unabhängig von Schwankungen des Eingangsdrucks. In Brennstoffzellensystemen kann ein zweistufiges Gerät beispielsweise aus einer 350-bar-Flasche konstant Wasserstoff mit einem Druck von 1–5 bar liefern. Die Modelle verfügen häufig über Gehäuse aus verchromtem Messing oder Edelstahl, um Korrosionsbeständigkeit zu gewährleisten.

3. Ultrahochreine Regler: Diese sind für die Halbleiterfertigung oder analytische Instrumente konzipiert und zeichnen sich durch elektropolierte Oberflächen und minimale Totvolumina aus, um Verunreinigungen zu verhindern. Sie bewältigen Drücke von bis zu 3.000 psi und gewährleisten dabei eine Wasserstoffreinheit von über 99,999 %.

4. Integrierte Verteilerregler: Diese kommen in Anwendungen mit hohem Durchfluss wie Fahrzeugbetankungsstationen zum Einsatz und vereinen mehrere Stufen mit Überdruckventilen und Filtern in einem einzigen Gerät. Für tragbare Brennstoffzellen-Drohnen oder Notstromsysteme kommen zunehmend leichte Varianten mit einem Gewicht von unter 1 kg zum Einsatz.

Die Auswahl hängt von Faktoren wie dem maximalen Betriebsdruck, der Durchflussrate und den Umgebungsbedingungen ab. Beispielsweise erfordern kryogene Wasserstoffanwendungen möglicherweise Regler mit isolierten Komponenten, um niedrigen Temperaturen standzuhalten.

Material- und Konstruktionsaspekte

Wasserstoff stellt aufgrund seiner Diffusionsfähigkeit und seines Potenzials, Wasserstoffversprödung zu verursachen – ein Phänomen, bei dem atomarer Wasserstoff in Metallgitter eindringt und zu Sprödigkeit und Rissbildung führt – besondere Herausforderungen dar. Um dies zu mindern, werden bei Reglern für medienberührte Teile Materialien wie Edelstahl 316L, Aluminiumlegierungen oder Titan verwendet. Dichtungen und Membranen bestehen häufig aus PTFE, Viton oder Kalrez, um Permeation und chemischen Angriffen standzuhalten.

Die Konstruktionen sehen Berstscheiben oder Überdruckventile (PRVs) vor, um Überdruck abzulassen und damit Normen wie CGA S-1.1 zu erfüllen. Diese Sicherheitsvorrichtungen werden bei festgelegten Schwellenwerten ausgelöst und verhindern so einen Zylinderbruch. Darüber hinaus können Regler mit Partikelfiltern ausgestattet sein, um Verunreinigungen aus dem Zylinder abzufangen und so eine saubere Gasabgabe zu gewährleisten.

Das Wärmemanagement ist von entscheidender Bedeutung; eine schnelle Druckentlastung kann zu einer Joule-Thomson-Kühlung führen, wodurch Komponenten möglicherweise einfrieren. Fortgeschrittene Modelle verfügen über Heizelemente oder isolierte Gehäuse. Ergonomische Merkmale, wie beispielsweise griffige Drehknöpfe zur Druckeinstellung, verbessern die Benutzerfreundlichkeit im Feldeinsatz.

Anwendungsbereiche

Die Vielseitigkeit von Hochdruck-Wasserstoffreglern erstreckt sich über zahlreiche Branchen.

In Brennstoffzellenfahrzeugen (FCVs) reduzieren Regler den Tankdruck (bis zu 700 bar), um die Brennstoffzellenstapel mit 1–2 bar zu versorgen. Integrierte Einheiten kombinieren die Regelung mit Magnetventilen für eine bedarfsgerechte Durchflusssteuerung und optimieren so Effizienz und Sicherheit.

Industrielle Prozesse, wie die Speicherung in Metallhydriden oder die chemische Synthese, sind auf diese Geräte für eine präzise Dosierung angewiesen. Beim Schweißen und Schneiden liefern Wasserstoffregler Mischgase mit geregeltem Druck für Autogenbrenner.

In der Speicherung erneuerbarer Energien kommen Regler in Elektrolysesystemen zum Einsatz, wo der erzeugte Wasserstoff in Flaschen komprimiert und später für die Stromerzeugung geregelt wird.

In der Luft- und Raumfahrt sowie in der Verteidigungstechnik kommen leichte, äußerst zuverlässige Regler für Antriebssysteme in Raketen oder Drohnen zum Einsatz, bei denen Gewichtsersparnis von entscheidender Bedeutung ist.

Zu den neuen Anwendungsbereichen gehört die Wasserstoff-Tankinfrastruktur, wo Regler bei Schnellbetankungsvorgängen extrem hohe Drücke bewältigen und dabei die SAE J2601-Protokolle einhalten.

Sicherheitsmerkmale und Normen

Sicherheit hat beim Umgang mit Wasserstoff oberste Priorität. Die Regler verfügen über ausfallsichere Mechanismen wie automatische Absperrventile, die sich schließen, wenn der nachgeschaltete Druck die Grenzwerte überschreitet. Der Überdruckschutz durch Überdruckventile (PRVs) oder Berstscheiben gewährleistet die Einhaltung der ASME- und ISO-Normen.

Die Leckageerkennung wird durch blasendichte Dichtungen und optionale Manometer erleichtert. Anwender müssen die Vorschriften für den Anschluss an Gasflaschen befolgen und ein Verdrehen der Gewinde vermeiden, das zu Leckagen führen könnte. Regelmäßige Prüfungen auf Versprödung und Dichtungsintegrität werden empfohlen.

Globale Normen, darunter UN ECE R134 für Fahrzeuge und NFPA 2 für Wasserstoffsysteme, legen Konstruktion und Prüfung fest. Druckminderer werden Berstprüfungen bei dem 4- bis 5-fachen Nenndruck sowie Zyklusprüfungen zur Überprüfung der Haltbarkeit unterzogen.

Wartung und bewährte Verfahren

Eine ordnungsgemäße Wartung verlängert die Lebensdauer des Reglers und gewährleistet die Sicherheit. Vor jedem Einsatz sollten Sichtprüfungen auf Korrosion oder Beschädigungen durchgeführt werden. Die jährliche Wartung umfasst die Demontage, Reinigung und den Austausch der Dichtungen.

Die Lagerung in trockenen, gut belüfteten Räumen verhindert das Eindringen von Feuchtigkeit, die mit Wasserstoff reagieren könnte. Die Kalibrierung mit zertifizierten Messgeräten überprüft die Genauigkeit.

Zu den bewährten Verfahren gehören die Verwendung spezieller Wasserstoffregler zur Vermeidung von Kreuzkontaminationen sowie die Schulung des Personals in Notfallmaßnahmen, wie beispielsweise das Ablassen von Gas im Falle von Überdruck.

Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fazit

Der Druckregler für Hochdruck-Wasserstoffgasflaschen ist ein Beispiel für technischen Einfallsreichtum beim Umgang mit einem der anspruchsvollsten Gase. Von der einfachen Druckreduzierung bis hin zu fortschrittlichen integrierten Systemen ermöglichen diese Geräte die sichere Nutzung des Potenzials von Wasserstoff. Mit dem Ausbau der Wasserstoffwirtschaft werden Innovationen bei Materialien, intelligenten Steuerungen und der Miniaturisierung ihre Leistung weiter verbessern. Das Verständnis ihrer technischen Feinheiten versetzt die Beteiligten in die Lage, sie effektiv einzusetzen und ebnet den Weg für eine nachhaltige Energiezukunft.
