So verhindern Sie Verunreinigungen in Hochreinheits-Xenongassystemen

{{{sourceTextContent.subTitle}}}

So verhindern Sie Verunreinigungen in Hochreinheits-Xenongassystemen

{{{sourceTextContent.description}}}

Hochreines Xenongas ist ein unverzichtbarer Rohstoff für anspruchsvolle wissenschaftliche und industrielle Anwendungen, die von Experimenten in der Teilchenphysik zur Suche nach dunkler Materie bis hin zur Halbleiterfertigung der nächsten Generation und der medizinischen Bildgebung reichen. Die Leistungsfähigkeit und der Erfolg dieser Anwendungen hängen in hohem Maße von Spurenverunreinigungen ab. Folglich ist die Vermeidung von Verunreinigungen in Xenon-Gas-Handhabungssystemen nicht nur ein verfahrenstechnisches Detail, sondern eine grundlegende technische Herausforderung. Dieser Artikel bietet einen umfassenden technischen Überblick über Verunreinigungsquellen und beschreibt einen systematischen, mehrstufigen Ansatz zu deren Vermeidung, der Systemauslegung, Materialauswahl, Aufbereitungsverfahren, Betriebsprotokolle und Validierungstechniken umfasst.

UHP-316L-Edelstahl-Membranventil
UHP-316L-Edelstahl-Membranventil
1. Die Notwendigkeit der Reinheit
Die einzigartigen Eigenschaften von Xenon – seine hohe Ordnungszahl, Dichte, Szintillations- und Ionisationsreaktion sowie seine chemische Inertheit – machen es unersetzlich. In Zeitprojektionskammern (TPCs) mit flüssigem Xenon (LXe) zur Suche nach dunkler Materie können Verunreinigungen wie Sauerstoff oder Wasser im Bereich von Teilen pro Million (ppm) oder sogar Teilen pro Milliarde (ppb) freie Elektronen einfangen und so die Energieauflösung und Empfindlichkeit beeinträchtigen. In der Halbleiterfertigung wird Xenon zum Ionenstrahlfräsen und -ätzen verwendet; Verunreinigungen können zu defekten Schichten in den Bauelementen führen. In der medizinischen Bildgebung müssen radioaktive Xenon-Isotope isotopisch und chemisch rein sein, um eine genaue Diagnostik zu gewährleisten.

Die Vermeidung von Verunreinigungen ist ein ganzheitlicher Ansatz. Er erfordert das Verständnis, dass Verunreinigungen in jeder Phase eingetragen werden können: von der Gasversorgung selbst über jede Komponente, mit der das Gas in Kontakt kommt, während der Systemmontage bis hin zur gesamten Betriebsdauer. Das Leitprinzip lautet „Minimierung“: Quellen minimieren, Exposition minimieren und kontinuierlich überwachen.

2. Primäre Kontaminationsquellen
Den Feind zu verstehen, ist der erste Schritt. Verunreinigungen in hochreinen Xenongassystemen lassen sich in mehrere Kategorien einteilen:

Gasinhärente Verunreinigungen: Selbst Xenon höchster Reinheit von Lieferanten (z. B. 99,9999 % oder „6N“-Reinheit) enthält Spuren anderer Edelgase (Krypton, Argon), Stickstoff, Sauerstoff, Kohlendioxid und Kohlenwasserstoffe. Für Anwendungen mit ultrahoher Reinheit (UHP) ist eine weitere Reinigung vor Ort unumgänglich.

Ausgasung: Alle Materialien setzen adsorbierte Gase (H₂O, N₂, O₂, CO, CO₂, H₂) von ihren Oberflächen und, in geringerem Maße, aus ihrem Inneren frei. Dies ist die am weitesten verbreitete und hartnäckigste Kontaminationsquelle in geschlossenen Systemen. Elastomere, Kunststoffe und gängige Metalle sind dabei besonders problematisch.

Eindringen durch Undichtigkeiten: Virtuelle und reale Undichtigkeiten ermöglichen es atmosphärischen Gasen (78 % N₂, 21 % O₂, ~1 % Ar, variabler H₂O-Anteil), in das System einzudringen. Ein System, das unter Vakuum steht oder Gas bei einem Druck unter dem atmosphärischen Druck enthält, ist besonders anfällig.

Partikel: Staub, Metallspäne, Fasern und von Bauteilen oder bei der Montage abgelöste Materialien können Filter, Ventile und empfindliche Bereiche physisch verstopfen. Sie dienen zudem als Oberflächen mit großer Adsorptionsfläche für die Adsorption und anschließende Ausgasung.

Durch Menschen eingebracht: Feuchtigkeit, Hautfette und Kohlendioxid aus der Atemluft sind wesentliche Verunreinigungen, die bei der Montage, Wartung oder Handhabung von Bauteilen in das System gelangen.

Systembedingt: Betriebsprozesse können Verunreinigungen erzeugen. Beispiele hierfür sind der Abbau von Schmierstoffen in Pumpen oder Ventilen, die thermische Zersetzung von Materialien sowie chemische Reaktionen, die durch heiße Glühfäden oder Entladungen katalysiert werden (z. B. in Reinigungsgettern oder Ionenpumpen).

3. Eine mehrschichtige Abwehrstrategie: Prävention in jeder Phase
3.1. Systemauslegung und Materialauswahl
Der Kampf gegen Verunreinigungen wird bereits am Reißbrett gewonnen.

Komplexität und Volumen minimieren: Das Gassystem sollte so einfach und kompakt wie möglich ausgelegt werden. Jede zusätzliche Verschraubung, jedes Ventil, jeder Meter Schlauch und jede Komponente ist eine potenzielle Verunreinigungsquelle und vergrößert die Gesamtoberfläche für Ausgasungen. Verfolgen Sie eine „Keep-it-simple“-Philosophie.

Materialverträglichkeit:

Metalle: Elektropolierter Edelstahl 316L/316LN ist der Industriestandard. Die kohlenstoffarme „L“-Sorte minimiert die Karbidausfällung und verbessert die Korrosionsbeständigkeit. Durch das Elektropolieren entsteht eine glatte, passive Chromoxidschicht, die die Oberfläche und die Ausgasungsraten drastisch reduziert. Vermeiden Sie Kupfer und Messing in kritischen Gaswegen aufgrund höherer Ausgasung und des Potenzials für katalytische Reaktionen.

Dichtungen: Metalldichtungen (z. B. Conflat®-Flansche mit Kupfer- oder Nickeldichtungen) sind für UHP- und Vakuumanwendungen zwingend erforderlich. Sie bieten eine hermetische, ultrareine Abdichtung mit minimaler Permeation. Wo Elastomere unvermeidbar sind (z. B. bei Ventilmembranen), sollten Perfluorelastomere (FFKM) wie Kalrez® oder Chemraz® verwendet werden, die eine überlegene chemische Beständigkeit und geringere Ausgasung als Viton® bieten; man sollte sich jedoch bewusst sein, dass dies ein Kompromiss bleibt.

Innenteile: Spezifizieren Sie Bauteile mit innern Materialien, die eine geringe Ausgasung aufweisen. Ventilspindeln und -sitze sollten Metall-auf-Metall-Konstruktionen sein oder aus kompatiblen Hochleistungspolymeren bestehen.

Oberflächenbeschaffenheit: Spezifizieren Sie für alle medienberührten Oberflächen elektropolierte (EP) oder chemisch passivierte (CP) Oberflächen. Eine glatte Oberfläche (typischerweise < 15 Mikroinch Ra) minimiert Adsorptionsstellen und erleichtert die Reinigung. Alle Komponenten sollten vom Hersteller gemäß einer einschlägigen Norm (z. B. ASTM B912 für das Elektropolieren) gereinigt und verpackt werden.

Integration der Reinigung: Das System ist mit einem integrierten Reinigungskreislauf mit hoher Kapazität auszulegen. Dieser Kreislauf sollte eine Umwälzpumpe (z. B. eine Metallbalg- oder Membranpumpe) und ein oder mehrere Reinigungsbetten umfassen. Das System sollte eine kontinuierliche oder chargenweise Reinigung des Xenonbestands ermöglichen, unabhängig vom Hauptversuch oder -prozess.

3.2. Vorbereitung und Reinigung der Komponenten
Die Komponenten müssen in reinem Zustand geliefert und sauber gehalten werden.

Vorreinigung durch Lieferanten: Beziehen Sie Komponenten von Anbietern, die auf Anwendungen im Hochreinheits- oder Ultrahochvakuum (UHV)-Bereich spezialisiert sind. Diese sollten Reinigungsprozesse wie die Entfettung mit Lösungsmitteln, die alkalische Reinigung und das Präzisionsspülen mit entionisiertem Wasser durchführen und zertifizieren.

Interne Reinigung (falls erforderlich): Ein Standardprotokoll umfasst:

Entfettung: Ultraschallbad in einem hochreinen Lösungsmittel (z. B. Aceton in Elektronikqualität, gefolgt von Methanol).

Alkalische Reinigung: Zur Entfernung organischer Rückstände.

Spülen: Mehrfaches Spülen in entionisiertem (DI) Wasser mit einem spezifischen Widerstand von 18,2 MΩ·cm.

Säurepassivierung (für Edelstahl): Eintauchen in ein Salpetersäurebad zur Verstärkung der Chromoxidschicht.

Abschließendes Spülen: Gründliches Spülen mit entionisiertem Wasser.

Trocknung: Einbrennen in einem sauberen Ofen bei >100 °C unter einem Strom aus trockenem, ölfreiem Stickstoff oder Luft.

Saubere Handhabung und Lagerung: Nach der Reinigung dürfen die Bauteile nur mit sauberen, puderfreien Handschuhen in einer kontrollierten Umgebung (Reinbank oder Reinraum) gehandhabt werden. Sie sollten bis zur Montage in doppelten Plastikbeuteln versiegelt und mit trockenem Stickstoff gespült werden.

3.3. Montage und Installation
Die Montage ist eine kritische Phase, in der die Reinheit leicht beeinträchtigt werden kann.

Umgebung: Führen Sie die Montage in einem dafür vorgesehenen Reinraum (ISO-Klasse 7 oder besser) durch. Kontrollieren Sie die Luftfeuchtigkeit und die Partikelkonzentration.

Dichtheit: Führen Sie an jeder Schweißnaht und jeder montierten Verbindung eine Helium-Dichtheitsprüfung durch, bevor Xenon eingeleitet wird. Verwenden Sie einen empfindlichen Massenspektrometer-Leckdetektor (der Werte unter < 1×10⁻¹⁰ mbar·L/s nachweisen kann). Beachten Sie, dass ein dichtes System auch eine Barriere gegen das Eindringen von Verunreinigungen darstellt.

Spülen: Vor der endgültigen Abdichtung sollte das montierte System wiederholt evakuiert und mit einem sauberen, trockenen Spülgas (typischerweise Stickstoff oder Argon in Forschungsqualität) wiederbefüllt werden, um Verunreinigungen aus der Umgebungsluft zu verdünnen und zu entfernen. Dies wird oft als „Zyklusspülung“ bezeichnet.

3.4. Systemkonditionierung (Ausbrennen)
Die Ausgasungsraten hängen exponentiell von der Temperatur ab. Der mit Abstand wirksamste Schritt zur Reduzierung der Wasser- und Gasbelastung von Metalloberflächen ist ein Hochtemperatur-Ausbrennen.

Vorgehensweise: Das gesamte System (oder so viel wie möglich davon) wird unter Vakuum erhitzt, bei Edelstahlsystemen typischerweise auf 150–250 °C, und zwar für 24–72 Stunden. Dies liefert die thermische Energie, um Wasser und andere tief an die Oberfläche gebundene Moleküle zu desorbieren.

Zu beachten: Es werden Heizbänder und Isolierungen verwendet. Temperaturempfindliche Komponenten (Ventile, Messgeräte, Pumpen) müssen geschützt oder bei niedrigeren, festgelegten Temperaturen ausgebacken werden. Während des Ausbrennens muss das System mit einer geeigneten Vakuumpumpe (Turbomolekularpumpe) evakuiert werden, um die desorbierten Gase zu entfernen.

3.5. Reinigungstechnologien vor Ort
Selbst nach dem Ausbrennen verbleiben Verunreinigungen, die mit dem Xenon eingeleitet werden. Ein Reinigungssystem vor Ort ist unerlässlich.

Getter: Diese sind die Arbeitspferde der Xenon-Reinigung.

Heißmetall-Getter: (z. B. SAES MonoTorr® oder ähnliche Zr-V-Fe-Legierungen). Auf 350–450 °C erhitzt, binden sie aktive Gase wie H₂, O₂, N₂, CO, CO₂ und H₂O chemisch (irreversibel) mit extrem hoher Effizienz. Sie bilden die erste Verteidigungslinie gegen die meisten elektronegativen Verunreinigungen.

Kaltfallen: Bei kryogenen Temperaturen (z. B. flüssiger Stickstoff, 77 K) kondensieren diese physikalisch hochsiedende Verunreinigungen wie Wasser und schwere Kohlenwasserstoffe aus dem Gas. Sie sind einfach und effektiv, erfordern jedoch eine regelmäßige Regeneration.

Destillation: Für die anspruchsvollsten Anwendungen kann durch kontinuierliche kryogene Destillation Xenon von leichteren (z. B. Krypton) und schwereren Verunreinigungen getrennt werden. Dies ist komplex, bietet jedoch die höchste Endreinheit, insbesondere bei der Entfernung anderer Edelgase.

Filtration: Inline-Filter aus gesintertem Metall (2 µm oder feiner) werden an strategischen Stellen platziert, um Partikel abzufangen. Sie müssen aus demselben elektropolierten Edelstahl bestehen und reinigbar sein.

3.6. Betriebsprotokolle
Gasübertragung: Verwenden Sie ausschließlich dedizierte, saubere Gasförderanlagen. Vermeiden Sie Druckschwankungen, die zu einem Rückstrom aus Pumpen oder zum Eindringen von Umgebungsluft führen können.

Kontinuierliche Zirkulation: Bei kritischen Anwendungen wie LXe-TPCs wird das Xenon während des Betriebs kontinuierlich durch das Reinigungssystem zirkuliert, um die Reinheit gegenüber Ausgasungen aus Detektormaterialien aufrechtzuerhalten.

Exposition minimieren: Jeder Vorgang, der das Öffnen des Systems erfordert (z. B. zum Einbau einer Kalibrierquelle), muss sorgfältig geplant werden, um das exponierte Volumen und die Öffnungsdauer zu minimieren. Es können vorab gespülte, mit trockenem Stickstoff gefüllte Handschuhbeutel verwendet werden.

4. Validierung und Überwachung
Was man nicht misst, kann man nicht kontrollieren.

Restgasanalyse (RGA): Ein Quadrupol-Massenspektrometer ist das wichtigste Diagnosewerkzeug. Es wird während des Ausbrennens zur Überwachung der ausgasenden Spezies und während des Betriebs zur Quantifizierung der Partialdrücke von Verunreinigungen in der Gasphase eingesetzt. Es kann Verunreinigungen bis in den ppm- oder ppb-Bereich nachweisen.

Messungen der Elektronenlebensdauer: In LXe-TPCs ist die Elektronenlebensdauer der direkte Betriebswert für die Reinheit. Elektronegative Verunreinigungen fangen driftende Elektronen ein. Eine lange Lebensdauer (z. B. > 1 ms) weist auf eine hervorragende Reinheit hin. Dies ist eine in-situ durchgeführte, funktionale Messung der Sauberkeit des Systems.

Feuchtigkeits- und Sauerstoffanalysatoren: Spezielle Analysatoren für Spurenkonzentrationen ermöglichen eine kontinuierliche Echtzeitüberwachung bestimmter kritischer Verunreinigungen und liefern sofortiges Feedback zum Systemzustand und zur Reinigungseffizienz.

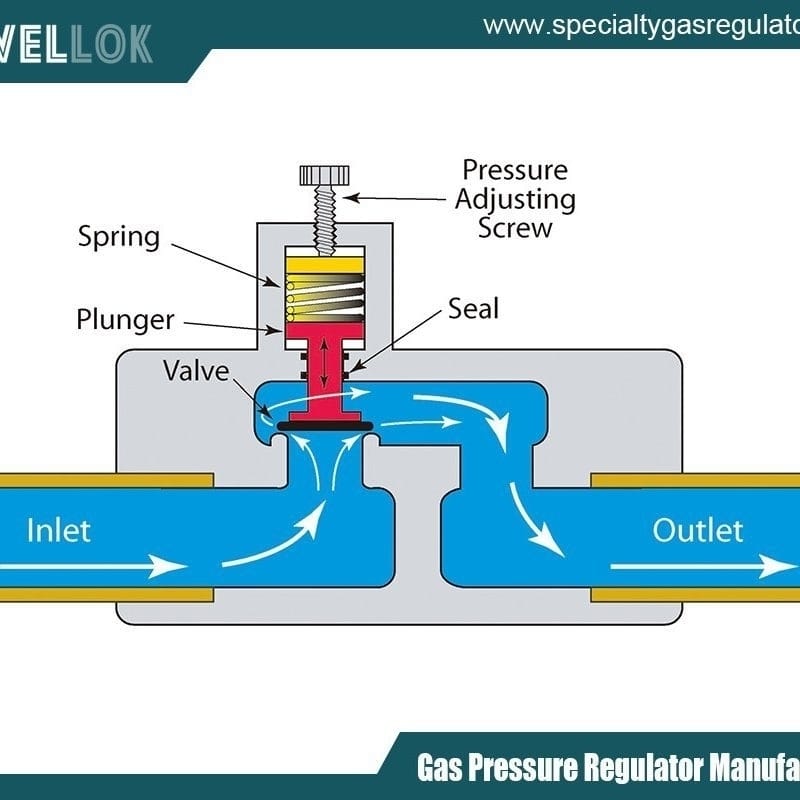

Hersteller von Spezialgasreglern
Hersteller von Spezialgasreglern
5. Fazit
Die Vermeidung von Verunreinigungen in einem hochreinen Xenon-Gassystem ist ein anspruchsvolles, kontinuierliches Unterfangen, das einen systematischen Ansatz erfordert. Er beginnt mit einer durchdachten Konstruktion unter Verwendung geeigneter Materialien und Oberflächen, wird durch sorgfältige Reinigungs-, Montage- und Konditionierungsverfahren umgesetzt und durch integrierte Reinigung sowie aufmerksame Überwachung aufrechterhalten. Es gibt kein einzelnes „Wundermittel“; vielmehr wird der Erfolg durch die kumulative Wirkung mehrerer, redundanter Barrieren gegen Verunreinigungen erreicht. Durch die Einhaltung dieser Grundsätze – Minimierung der Kontaminationsquellen, auf Reinigungsfreundlichkeit ausgerichtete Konstruktion, intensive Ausheißung, kontinuierliche Reinigung und unermüdliche Überwachung – können Ingenieure und Wissenschaftler die makellosen Xenon-Umgebungen schaffen und aufrechterhalten, die erforderlich sind, um die Grenzen der Forschung in der Grundlagenphysik, der fortschrittlichen Fertigung und der Medizintechnik zu erweitern. Die Reinheit des Xenons spiegelt letztlich direkt die Sorgfalt und Genauigkeit wider, die in das System investiert wurden, in dem es enthalten ist.

Weitere Informationen darüber, wie sich eine Kontamination in hochreinen Xenongassystemen verhindern lässt, finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
