In der präzisen und anspruchsvollen Welt der Halbleiterfertigung sind Dünnschichtabscheidungsverfahren wie die Atomlagenabscheidung (ALD) und die metallorganische chemische Gasphasenabscheidung (MOCVD) von grundlegender Bedeutung. Vorläuferstoffe wie Trimethylaluminium (TMA) sind entscheidend für die Abscheidung von hochwertigem Aluminiumoxid (Al₂O₃) und anderen Verbindungsschichten. Die hohe Pyrophorität und Feuchtigkeitsempfindlichkeit von TMA machen jedoch dessen sichere, zuverlässige und präzise Zuführung zu einer erheblichen technischen Herausforderung. Das Herzstück dieses Zuführungssystems bildet der Gasumschaltverteiler – eine Komponente, deren Auswahl alles andere als trivial ist. Ein schlecht ausgewählter Verteiler kann zu Prozessabweichungen, Partikelkontamination, gefährlichen Leckagen oder katastrophalen Ausfällen führen. Daher erfordert die Auswahl des richtigen TMA-Gasumschaltverteilers eine sorgfältige Bewertung mehrerer technischer Faktoren. Dieser Artikel skizziert die fünf wichtigsten Überlegungen zur Gewährleistung von Sicherheit, Reinheit und Prozessstabilität.

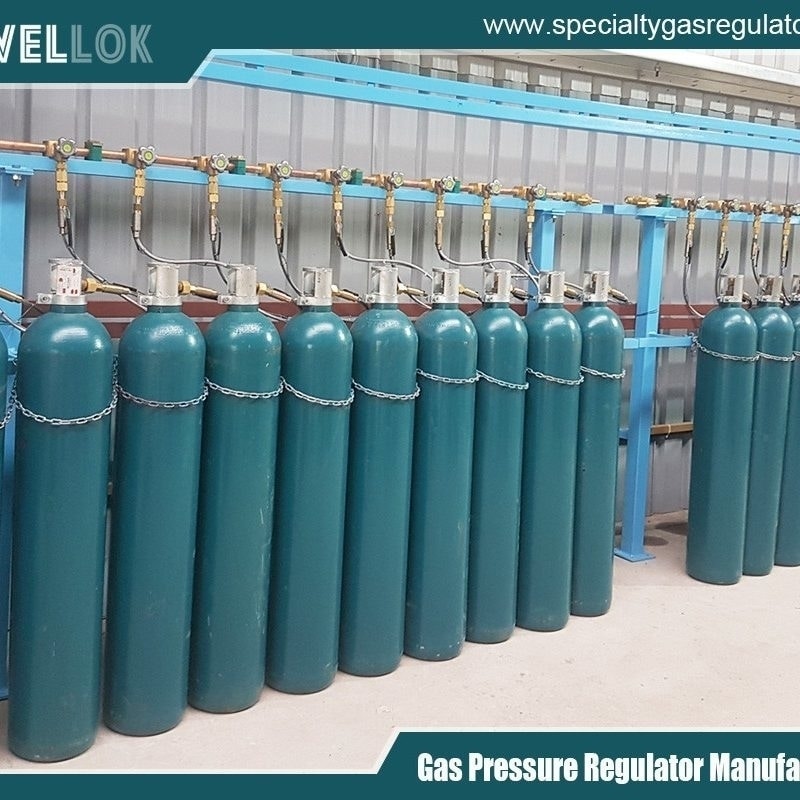

UHP-Gasdruckregler für hohe Durchflussraten
Hochdurchfluss-UHP-Gasdruckregler
Materialverträglichkeit und Oberflächenpassivierung
Der wichtigste Aspekt ist die inhärente Beständigkeit des Verteilers gegenüber der aggressiven Chemie von TMA. TMA reagiert leicht mit Luft, Feuchtigkeit und sogar mit passiven Oxidschichten auf vielen Metallen, was zu Zersetzung, Partikelbildung und Verstopfung führt.

Auswahl des Kernmaterials: Edelstahl (typischerweise 316L oder 316LV) ist das Standardgrundmaterial für hochreine Gassysteme. Bei TMA ist jedoch der Zustand der Innenoberfläche von entscheidender Bedeutung. Elektropolieren ist unerlässlich, um eine glatte, fehlerfreie Oberfläche zu schaffen, die die Gesamtoberfläche minimiert, an der TMA adsorbieren oder reagieren kann, wodurch Ausgasungen und Partikelfangstellen reduziert werden.
Die entscheidende Rolle der Passivierung: Roher Edelstahl weist eine Chromoxidschicht auf, die beeinträchtigt werden und mit TMA reagieren kann. Die Passivierung – der Prozess zur Verbesserung und Stabilisierung dieser Oxidschicht – ist unverzichtbar. Der ausgewählte Verteilerlieferant muss ein strenges Passivierungsprotokoll nachweisen (häufig unter Verwendung von Salpetersäure- oder Zitronensäureverfahren), das zu einer robusten, inerten Oberfläche führt. Für höchste Kompatibilität sind Verteiler mit aluminiumbeschichteten oder vollständig aus Aluminium bestehenden Strömungswegen erhältlich. Da TMA eine aluminiumorganometallische Verbindung ist, ist es weitaus unwahrscheinlicher, dass es mit einer nativen Aluminiumoxidschicht reagiert, wodurch das Risiko einer Zersetzung innerhalb des Verteilerblocks selbst praktisch ausgeschlossen wird. Dies stellt den Goldstandard für die TMA-Zufuhr dar, ist jedoch mit höheren Kosten verbunden.
Dichtungsintegrität: Alle Dichtungen müssen kompatibel sein. Metall-Dichtungen (CF, VCJ) mit kontrollierter Beschichtung sind Polymeren vorzuziehen. Werden Elastomere wie Perfluorelastomere (FFKM) verwendet, müssen diese von hoher Qualität, für den Einsatz mit aggressiven Organometallverbindungen zertifiziert und sorgfältig eingebaut sein, um Permeation oder Zersetzung zu verhindern.
Folgen bei Nichtbeachtung: Die Wahl eines TMA-Gasumschaltverteilers mit mangelhafter Materialoberfläche oder unzureichender Passivierung führt zu einer allmählichen TMA-Zersetzung. Dies äußert sich in Prozessdrift (schwankende Wachstumsrate pro Zyklus), erhöhten Partikelzahlen, die zu Bauteilfehlern führen, sowie einer letztendlichen Verstopfung von Leitungen und Ventilen, was kostspielige Anlagenstillstände zur Folge hat.

Auslegung des Strömungswegs und Minimierung des Totvolumens
Die innere Geometrie des Verteilers wirkt sich direkt auf die Prozessleistung aus, insbesondere bei der ALD, wo Impulsschärfe und Reinheit entscheidend sind.

Totvolumen: Darunter versteht man jedes Volumen im Verteiler und in den angeschlossenen Leitungen, in dem Gas eingeschlossen und nicht effizient gespült werden kann. Nach einem TMA-Impuls werden in den Totvolumina verbleibende Vorläufer langsam desorbiert oder durch das Spülgas langsam abtransportiert. Dies führt zu einem „Nachlauf“ – einer Ausbreitung des TMA-Impulses in den Spül- und nachfolgenden Vorläufer-Schritte hinein –, was die Grenzflächenschärfe der Schicht beeinträchtigt und bei Prozessen mit mehreren Vorläufern zu einer falschen Stöchiometrie führen kann.
Verteilerarchitektur: Konstruktionen mit geringem Totvolumen (LDV) oder extrem geringem Totvolumen (ULDV) sind unerlässlich. Dazu gehören speziell entwickelte Ventilkörper, optimierte interne Kanäle zur Minimierung von Hohlräumen sowie eine sorgfältige Verlegung der Anschlüsse. Das Ziel ist ein kompakter, direkter Strömungsweg. Verteiler, die Ventile, Druckwandler und Filter in einem einzigen, maschinell bearbeiteten Block integrieren, erreichen oft ein geringeres Totvolumen im Vergleich zu Systemen, die aus einzelnen, durch Schläuche verbundenen Komponenten bestehen.
Spüleffizienz: Die Konstruktion muss eine effiziente Spülung ermöglichen. Dies bedeutet oft, dass spezielle, strategisch platzierte Spülgaseinlässe vorhanden sein müssen, die einen durchströmenden Fluss über alle kritischen Volumina erzeugen. Auch die Platzierung von Drucksensoren sollte berücksichtigt werden, um die Bildung kleiner, schwer zu spülender Hohlräume zu vermeiden.
Folgen einer Vernachlässigung: Ein hohes Totvolumen führt zu langen Spülzeiten, um den Verteiler zu reinigen, was die Gesamtzyklusgeschwindigkeit des Prozesses (Wafer pro Stunde) verringert. Noch kritischer ist, dass es zu einer Vermischung der Vorläufer, einer schlechten ALD-Selbstsättigung und abgestuften Grenzflächen führt, was für fortschrittliche Logik- und Speicherbauelemente inakzeptabel ist.

Ventiltechnik und Betätigungsleistung
Die Ventile sind das schaltende Herzstück des Verteilers, und ihre Leistung bestimmt die Geschwindigkeit, Zuverlässigkeit und Dichtheit des Systems.

Ventiltyp: Membranventile werden für den TMA-Einsatz gegenüber Balgventilen bei weitem bevorzugt. Sie bieten eine hermetisch abgedichtete, packungslose Bauweise, bei der der Aktuator durch die Membran vollständig vom medienberührten Bereich isoliert ist. Dadurch wird ein wesentlicher potenzieller Leckpfad beseitigt. Das Membranmaterial (häufig Hastelloy mit einer PTFE- oder FFKM-Dichtung) kann unter Berücksichtigung der TMA-Kompatibilität ausgewählt werden.
Betätigungsgeschwindigkeit und Steuerung: Für schnelle ALD-Zyklen (Impulsdauer < 1 Sekunde) sind pneumatisch betätigte Ventile mit Hochgeschwindigkeits-Pilotventilen erforderlich. Die Konsistenz der Betätigungszeit (vom Signal bis zur vollständigen Öffnung/Schließung) ist entscheidend für ein reproduzierbares Impuls-Timing. Einige fortschrittliche Systeme verwenden piezoelektrische Ventile für eine außergewöhnlich schnelle und präzise Mikrodosierung, was jedoch mit höheren Kosten und größerer Komplexität verbunden ist.
Dichtheit: Die Spezifikation der Leckrate des Ventils, sowohl stromaufwärts als auch über den Sitz, ist entscheidend. Ein Leck von der Trägergasleitung in die TMA-Leitung (oder umgekehrt) führt zu einem kontinuierlichen, unkontrollierten Vorläuferfluss und ruiniert den Prozess. Ventile müssen eine Helium-Leckrate von <1 × 10⁻⁹ atm·cm³/s einhalten, um die Dichtheit zu gewährleisten. Der Ausfallsicherungsmodus (normalerweise offen oder geschlossen) muss ebenfalls entsprechend den Sicherheits- und Prozessanforderungen festgelegt werden – typischerweise sind Ventile an TMA-Quellen so konfiguriert, dass sie im Ausfall geschlossen bleiben.
Folgen bei Nichtbeachtung: Langsame Ventile begrenzen die Prozessgeschwindigkeit. Unregelmäßig arbeitende Ventile verursachen Schwankungen im Impulszeitablauf. Ventile mit hoher Sitzleckage führen zu Prozessverunreinigungen und Verschwendung von Vorläufer. Ein Ventilausfall in einem unsicheren Zustand könnte zu einer gefährlichen Freisetzung führen.

Sicherheits- und Gefahrenminderungsmerkmale
Der Umgang mit pyrophoren Materialien erfordert, dass Sicherheit nicht nur in das umgebende System, sondern auch in die Komponente selbst integriert wird.

Leckdetektionsanschlüsse: Der Verteiler sollte mit Schnüffelanschlüssen oder einer speziellen Schnittstelle für ein gespültes Gehäuse ausgestattet sein. Diese ermöglichen es, den Verteiler in einem kontinuierlich gespülten Schrank unterzubringen. Ein Analysator entnimmt Proben dieses Spülgases auf Spuren von TMA und liefert so eine Frühwarnung vor Mikroleckagen, lange bevor diese zu einem sichtbaren oder gefährlichen Problem werden.
Feuerbeständige Konstruktion: Auch wenn der Verteiler selbst möglicherweise nicht dafür ausgelegt ist, einem Vollbrand standzuhalten, sollte seine Konstruktion den Brandschutz berücksichtigen. Wichtig sind der Einsatz von Flammensperrfritten an Entlüftungsleitungen, die Konstruktion aus feuerbeständigen Materialien sowie die Gewährleistung, dass kritische Dichtungen unter Hitzeeinwirkung nicht sofort versagen. Der Verteiler sollte die Integration in ein doppeltes Sicherheitssystem (z. B. eine „Pipe-in-Pipe“-Entlüftungsleitung) ermöglichen.
Druckmanagement: Integrierte Druckentlastungsvorrichtungen (PRDs) oder Berstscheiben, die auf einen sicheren Druck unterhalb der Nennleistung der schwächsten Komponente (wie dem TMA-Bubbler) eingestellt sind, schützen vor Überdruck durch eine fehlerhafte Heizung oder ein defektes Ventil. Druckwandler mit hoher Genauigkeit bei niedrigen Drücken sind für eine präzise Druckregelung des Bubblers und zur Überwachung der Systemintegrität erforderlich.
Folgen einer Vernachlässigung: Werden integrierte Sicherheitsmerkmale außer Acht gelassen, verlagert sich die gesamte Last auf externe Systeme, was die Komplexität und die Anzahl potenzieller Fehlerquellen erhöht. Fehlt eine frühzeitige Leckageerkennung, kann ein geringfügiger Dichtungsausfall zu einem schweren pyrophoren Zwischenfall oder einem Brand führen.

Wärmemanagement und Integrationsfähigkeit
TMA muss auf einer präzisen Temperatur gehalten werden, um einen stabilen Dampfdruck zu gewährleisten. Der Verteiler ist in diesem thermischen Bereich keine passive Komponente.

Temperaturgleichmäßigkeit: Der gesamte Verteiler, vom Einlass der Quelle bis zum Auslass des Prozessgeräts, muss isotherm sein. Jeder kalte Bereich führt zur Kondensation von TMA und erzeugt eine zeitlich variierende Vorläuferquelle, die die Prozessstabilität stört und später unvorhersehbar wieder verdampfen kann. Heiße Bereiche können zu thermischer Zersetzung führen. Die Konstruktion des Verteilers sollte die einfache und gleichmäßige Installation eines Heizmantels oder einer Begleitheizung ermöglichen. Einige moderne Verteiler sind mit integrierten Heizelementen und Temperaturregelzonen ausgestattet.
Platzbedarf: Die physikalische Anordnung muss saubere, einfache und kurze Verbindungen zur TMA-Quellenflasche und zur Prozesskammer ermöglichen. Ein kompakter, gut konzipierter Verteiler reduziert das gesamte beheizte Volumen und die Länge der freiliegenden Leitungen, was die Temperaturregelung vereinfacht und den Platzbedarf des Systems verringert. Die Kompatibilität mit Standard-Frontplattenbefestigungen oder Rack-Systemen ist wichtig für die Wartungsfreundlichkeit.
Wartungsfreundlichkeit und Diagnose: Trotz aller Bemühungen sind Wartungsarbeiten erforderlich. Ein gutes Verteilerdesign ermöglicht den modularen Austausch von Ventilen oder Sensoren, ohne dass ein kompletter Systemumbau erforderlich ist. Funktionen wie Testanschlüsse für In-situ-Druckabfalltests oder Helium-Leckprüfungen sind für die vorbeugende Wartung und Fehlerbehebung von unschätzbarem Wert.
Folgen von Vernachlässigung: Temperaturgradienten führen zu TMA-Kondensation und „Puffing“ (instabile Zufuhr), was zu nicht reproduzierbaren Schichtdicken und Eigenschaften führt. Ein schlecht integrierter, weitläufiger Verteiler ist schwer zu beheizen, schwieriger zu warten und an seinen zahlreichen Verbindungsstellen anfälliger für Leckagen.

Hochdurchfluss-UHP-Gasdruckregler
Hochdurchfluss-UHP-Gasdruckregler
Fazit

Die Auswahl eines Gasumschaltverteilers für TMA ist eine strategische Entscheidung, bei der fortschrittliche Technik und praktische Betriebsanforderungen in Einklang gebracht werden müssen. Es handelt sich nicht lediglich um eine Rohrleitungsarmatur, sondern um eine Kernkomponente, die den Sicherheitsbereich und die Prozessfähigkeit der Abscheidungsanlage bestimmt. Durch eine gründliche Bewertung der Materialverträglichkeit, der Auslegung der Durchflusswege, der Ventilleistung, der integrierten Sicherheit und des Wärmemanagements können Ingenieure und Beschaffungsspezialisten eine fundierte Entscheidung treffen.

Der optimale Verteiler besteht aus einwandfrei passivierten oder aluminiumverträglichen Materialien, verfügt über eine Architektur mit extrem geringem Totvolumen, ist mit schnellen und leckdichten Membranventilen ausgestattet, verfügt über eine proaktive Sicherheitsüberwachung und ist für eine präzise, gleichmäßige Beheizung ausgelegt. Die Investition in einen hochwertigen, speziell für diesen Zweck entwickelten TMA-Verteiler minimiert Betriebsrisiken, gewährleistet eine konsistente Abscheidung hochreiner Schichten und schützt letztendlich die erhebliche Investition in die Fertigungsanlage sowie die wertvollen Substrate, die darin verarbeitet werden. In der geschäftskritischen Umgebung der Halbleiterfertigung ist diese Komponentenauswahl ein Eckpfeiler sowohl für die Ausbeute als auch für die Sicherheit.
