Einleitung

Im komplexen Bereich des industriellen Gasmanagements erweist sich das Druckbegrenzungsventil (PRV) für Gasflaschen als entscheidender Schutz vor potenziellen Katastrophen. Diese Vorrichtungen sind so konstruiert, dass sie automatisch Überdruck aus Gasflaschen ablassen und so Brüche, Explosionen oder Leckagen verhindern, die Personal, Anlagen und die Umwelt gefährden könnten. Ob es sich nun um Inertgase wie Stickstoff oder Argon handelt oder um reaktivere und gefährlichere Substanzen wie Silan oder Phosphin, die in der Halbleiterfertigung zum Einsatz kommen – die Rolle des PRV geht über die reine Funktionalität hinaus: Es verkörpert ein grundlegendes Sicherheitserfordernis.

Die Entwicklung der PRVs lässt sich bis ins frühe 20. Jahrhundert zurückverfolgen und fällt mit der Industrialisierung der Gasspeicherung und -verteilung zusammen. Während es sich anfangs um einfache mechanische Vorrichtungen handelte, kommen in modernen PRVs heute fortschrittliche Werkstoffe und Präzisionstechnik zum Einsatz, um Drücke von über 3000 psi in Umgebungen mit ultrahoher Reinheit (UHP) zu bewältigen. In Hochreinheitsgassystemen, in denen bereits geringste Verunreinigungen die Produktqualität beeinträchtigen können – wie beispielsweise in der Mikroelektronik, wo die Gasreinheit 99,9999 % übersteigen muss –, müssen Überdruckventile nicht nur die Sicherheit gewährleisten, sondern auch die Systemintegrität aufrechterhalten, ohne Verunreinigungen einzuschleusen.

Dieser Artikel bietet eine detaillierte technische Analyse von Druckregelventilen und behandelt dabei deren Funktionsweise, verschiedene Typen, Überlegungen zur Materialverträglichkeit, die Integration in umfassendere Gasmanagement-Infrastrukturen sowie wesentliche Wartungs- und Compliance-Maßnahmen. Durch das Verständnis dieser Elemente können Ingenieure Systemkonzepte im Hinblick auf Effizienz, Zuverlässigkeit und Sicherheit optimieren. Die Erörterung wird hervorheben, wie Überdruckventile Risiken in Szenarien mit Hochdrucklagerung, -transport und -nutzung mindern und letztlich zur Weiterentwicklung industrieller Prozesse beitragen.

Zu den zentralen Herausforderungen bei der Implementierung von Überdruckventilen gehören der Ausgleich zwischen Überdruckempfindlichkeit und Widerstandsfähigkeit gegen Fehlauslösungen, die Gewährleistung der Kompatibilität mit verschiedenen Gasen sowie die Einhaltung strenger internationaler Normen. Da die Industrie auf höhere Betriebsdrücke und flüchtigere chemische Vorläuferstoffe zusteuert, entwickelt sich die Überdruckventil-Technologie kontinuierlich weiter und integriert intelligente Sensoren sowie Funktionen zur vorausschauenden Wartung.

Grundlegende Mechanik: So funktionieren Überdruckventile

Das Herzstück der Funktionsweise eines Überdruckventils ist sein „ausfallsicheres“ Design, das einen passiven Schutz gewährleistet, ohne dass eine externe Stromversorgung oder manuelle Eingriffe erforderlich sind. Im Gegensatz zu Druckreglern, die Durchfluss und Druck aktiv durch Modulation steuern, bleiben PRVs inaktiv, bis ein kritischer Schwellenwert überschritten wird; erst dann werden sie aktiviert, um überschüssiges Gas abzulassen.

Das Kernprinzip basiert auf dem Kräftegleichgewicht. In einem typischen PRV übt der interne Gasdruck eine nach oben gerichtete Kraft auf ein Dichtelement aus, beispielsweise eine Scheibe oder einen Kegel, der durch eine nach unten gerichtete Kraft einer vorgespannten Feder oder eines Vorsteuermechanismus ausgeglichen wird. Der Einstellpunkt, auch Öffnungsdruck genannt, ist der genaue Wert, bei dem die Gaskraft die Gegenkraft überwindet und das Öffnen des Ventils auslöst.

In der Regel wird der Einstellpunkt auf 110 % des maximal zulässigen Betriebsdrucks (MAWP) der Gasflasche oder des Systems kalibriert, um sicherzustellen, dass die Aktivierung deutlich vor Erreichen des Berstdrucks – oft das 2,5-Fache des MAWP – erfolgt. Beispielsweise könnte bei einer Standard-DOT-3AA-Flasche mit einem Nennbetriebsdruck von 2400 psi das Überdruckventil auf 2640 psi eingestellt sein.

Nach der Auslösung öffnet sich das Ventil je nach Bauart proportional oder vollständig. Vollhubventile erreichen schnell ihre maximale Durchflusskapazität, während Proportionalventile die Öffnung entsprechend dem Überdruck modulieren.

Ein entscheidender Aspekt ist der Wiederverschlussmechanismus. Nach der Druckentlastung muss das Ventil zuverlässig schließen, um einen anhaltenden Gasverlust zu verhindern. Die Differenz zwischen Öffnungs- und Schließdruck, die als „Blowdown“ bezeichnet wird, wird idealerweise minimiert – bei hochwertigen Ventilen oft auf 5–10 %. Ein übermäßiger Blowdown kann zu Ruckeln führen, bei dem sich das Ventil schnell öffnet und schließt, was Verschleiß und Ineffizienz verursacht. Fortschrittliche Konstruktionen verfügen über Dämpfungselemente oder ausgeglichene Faltenbälge zur Kontrolle des Blowdowns und gewährleisten so einen reibungslosen Betrieb.

In Hochreinheitssystemen müssen Überdruckventile zudem Totraum und Turbulenzen minimieren, um die Bildung von Partikeln oder eine Kontamination durch Rückfluss zu vermeiden. Helium-Dichtheitsprüfungen während der Fertigung gewährleisten Leckraten unter 1×10^{-9} atm-cc/s, was für UHP-Anwendungen entscheidend ist.

Arten von Überdruckventilen

Überdruckventile umfassen ein Spektrum an Technologien, die auf spezifische Anwendungen zugeschnitten sind. Während sich der Begriff „PRV“ oft auf wiederverschließbare Ventile bezieht, umfassen weiter gefasste Kategorien auch nicht wiederverschließbare Varianten, die jeweils eigene Vorteile und Einschränkungen aufweisen.

1. Federbelastete Überdruckventile: Diese sind aufgrund ihrer Wiederverwendbarkeit und Einstellbarkeit die bevorzugte Wahl für Gasflaschen. Eine Schraubenfeder drückt einen Ventilkegel gegen einen Sitz und sorgt so für eine Abdichtung. Bei Überdruck hebt sich der Ventilkegel an, sodass Gas durch die Auslassöffnung entweichen kann. Zu den Vorteilen zählen präzise Einstellwerte (einstellbar über die Federspannung) und ein geringer Abblaseverlust. Zu den Nachteilen gehört eine mögliche Ermüdung der Feder im Laufe der Zeit, was regelmäßige Inspektionen erforderlich macht. In Halbleiter-Gassystemen werden diese Ventile aus Reinheitsgründen häufig elektropoliert, um eine Oberflächengüte von Ra < 10 μin zu erreichen.

2. Berstscheiben (Frangible Discs): Nicht selbstschließende Vorrichtungen, bestehend aus einer dünnen Metall- oder Verbundmembran, die so konstruiert ist, dass sie bei einem vorgegebenen Druck versagt. Die Bersttoleranz beträgt typischerweise ±5 %, was sie für den einmaligen Einsatz äußerst zuverlässig macht. Sie werden häufig als Absicherung vor Druckbegrenzungsventilen installiert, insbesondere bei toxischen Gasen wie Arsin, bei denen ein doppelter Schutz vorgeschrieben ist. Zu den Vorteilen zählen die Leckagefreiheit vor dem Bersten sowie die Verträglichkeit mit korrosiven Medien. Allerdings ist nach der Auslösung ein Austausch erforderlich, und Bruchstücke müssen entsorgt werden, um eine Kontamination des Systems zu vermeiden. Bei der Auslegung ist zwischen geritzten und ungeritzten Scheiben zu unterscheiden, wobei geritzte Ausführungen kontrollierte Bruchmuster bieten.

3. Schmelzstopfen: Diese Vorrichtungen sind in erster Linie für Flaschen mit verflüssigten Gasen wie Propan oder Ammoniak vorgesehen und reagieren eher auf thermische Überlastung als auf Druck. Eine niedrigschmelzende Legierung (z. B. eine eutektische Legierung mit einem Schmelzpunkt um 165 °F) verschließt eine Entlüftungsöffnung; bei Überhitzung schmilzt sie und lässt den Inhalt entweichen, um ein BLEVE zu verhindern. Obwohl sie bei Brandszenarien wirksam sind, werden sie in Hochreinheitssystemen aufgrund ihrer begrenzten Druckempfindlichkeit seltener eingesetzt. Zur Erhöhung der Sicherheit kommen zunehmend Hybridkonstruktionen zum Einsatz, die Schmelzelemente mit einem Überdruckventil kombinieren.

Die Auswahl unter diesen Typen hängt von Faktoren wie der Gasflüchtigkeit, den Anforderungen an die Systemredundanz und der Betriebsumgebung ab. In pharmazeutischen Reinräumen werden beispielsweise federbelastete Überdruckventile mit PTFE-Sitzen aufgrund ihrer Wiederverschließbarkeit und geringen Extrahierbarkeit bevorzugt.

Werkstoffkunde und Gasverträglichkeit

Die Werkstoffauswahl für Überdruckventile ist von entscheidender Bedeutung, da Unverträglichkeiten zu Korrosion, Versprödung oder Versagen führen können. Die Wahl richtet sich nach der chemischen Reaktivität des Gases, dem Temperaturbereich und den Reinheitsanforderungen.

Edelstahl 316L ist der Maßstab für UHP- und leicht korrosive Anwendungen. Seine Zusammensetzung – 16–18 % Cr, 10–14 % Ni, 2–3 % Mo und <0,03 % C – bietet eine hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion. Der niedrige Kohlenstoffgehalt minimiert die Karbidausfällung beim Schweißen und gewährleistet so die strukturelle Integrität. Bei der Fertigung werden die Ventile passiviert, um eine schützende Oxidschicht zu bilden.

Für aggressive Gase wie Chlor oder Fluorwasserstoff kommen Legierungen wie Hastelloy C-276 (hoher Mo- und W-Gehalt) oder Monel 400 (Ni-Cu-Legierung) zum Einsatz. Hastelloy widersteht gleichmäßiger Korrosion in sauren Umgebungen, wobei der Lochfraßbeständigkeitswert (PREN) über 45 liegt und damit dem Wert von 25 bei 316L weit überlegen ist. Monel zeichnet sich im Einsatz mit Fluoriden durch seine Beständigkeit gegen den Angriff von Flusssäure aus.

Die Dichtungswerkstoffe variieren: Weiche Dichtungen wie PTFE (Polytetrafluorethylen) oder PCTFE (Polychlortrifluorethylen) bieten blasenfreie Abdichtungen bei Drücken bis zu 1000 psi, bei geringer Reibung und breiter chemischer Inertheit. Bei Hochdruckbedingungen (>3000 psi) oder hohen Temperaturen (>200 °C) bieten Metall-auf-Metall-Sitze (z. B. mit Stellite-Beschichtung) eine hohe Lebensdauer, allerdings bei höheren Leckageraten.

Kompatibilitätstests gemäß Normen wie ASTM G63 bewerten Materialien unter simulierten Bedingungen. Bei pyrophoren Gasen verhindern funkenfreie Materialien eine Entzündung. Zu den neuen Trends zählen Keramikbeschichtungen für eine verbesserte Verschleißfestigkeit in abrasiven Gasströmen.

Integration in Gasschränke und Verteiler

Überdruckventile (PRVs) werden selten eigenständig eingesetzt; sie werden in umfassende Gasversorgungssysteme wie Gasschränke und Verteiler integriert, um eine kontrollierte Entlüftung und Redundanz zu gewährleisten.

In Gasschränken werden PRVs an Entlüftungsleitungen angeschlossen, die zu Gaswäschern oder Fackeln führen, wodurch gefährliche Emissionen neutralisiert werden. In einer Halbleiterfabrik beispielsweise leitet ein PRV an einer Silanflasche das Gas zu einem Nasswäscher, der giftige Nebenprodukte absorbiert. Die Konstruktion umfasst Durchflussbegrenzer zur Begrenzung der Freisetzungsraten, wodurch die Vorschriften der NFPA 55 eingehalten werden.

Verteiler-Systeme verfügen häufig über automatische Umschaltkonfigurationen mit zwei PRVs, die einen nahtlosen Wechsel zwischen den Flaschen ohne Ausfallzeiten ermöglichen. Sensoren überwachen den Druck und lösen über eine SPS-Integration Alarme oder Abschaltungen aus. In Anlagen mit hohem Risiko, wie beispielsweise bei Tests in der Luft- und Raumfahrt, mindern dreifach redundante Druckbegrenzungsventile Einzelausfälle.

Die Systemauslegung umfasst CFD-Modellierung (Computational Fluid Dynamics), um die Entlüftungswege zu optimieren und den Gegendruck zu minimieren, der die Aktivierung des Druckbegrenzungsventils verzögern könnte. Die Rohrleitungsmaterialien sind auf die Ventilspezifikationen abgestimmt, wobei Orbitalschweißen leckagefreie Verbindungen gewährleistet.

Wartung, Prüfung und Konformität

Eine zuverlässige Leistung der Überdruckventile erfordert proaktive Wartung. Bei Sichtprüfungen werden Korrosion, Ablagerungen oder Manipulationen an Dichtungen festgestellt. Bei der Pop-Prüfung wird das Ventil unter Druck gesetzt, um die Genauigkeit des Einstellwerts zu überprüfen; dabei kommen kalibrierte Manometer und Stickstoff als Prüfmedium zum Einsatz.

Bei Prüfstandstests werden Betriebsbedingungen simuliert und die Ableitung sowie die Kapazität gemäß API 526 gemessen. Die Intervalle für die Rezertifizierung variieren – jährlich bei gefährlichen Gasen, ansonsten alle zwei Jahre.

Die Konformität mit ASME Abschnitt VIII, Abteilung 1 (für Kessel und Druckbehälter) oder ISO 4126 gewährleistet die Konstruktionsintegrität. In Europa ist die CE-Kennzeichnung gemäß PED 2014/68/EU erforderlich. Die Dokumentation umfasst Druck-Temperatur-Nennwerte und Durchflusskoeffizienten (Cv).

Die fortschrittliche Wartung nutzt prädiktive Analysen, wobei Schwingungssensoren Anomalien erkennen.

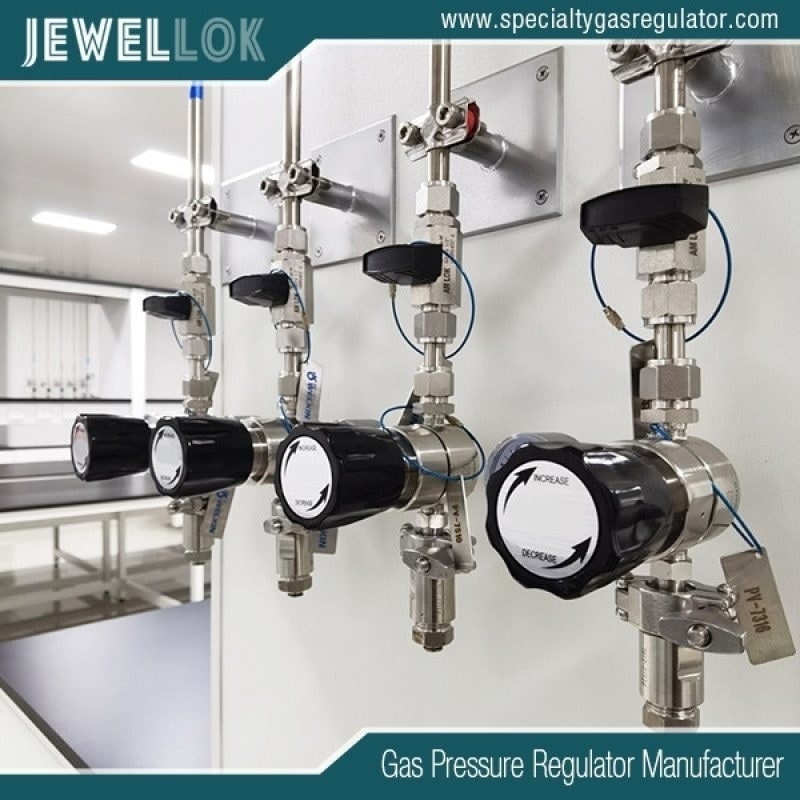

Regler für Hochdruck-Stickstoffgasbehälter
Regler für Hochdruck-Stickstoffgasbehälter
Fazit

Überdruckventile für Gasflaschen stellen einen Eckpfeiler der Sicherheit in Hochreinheitsgassystemen dar und verbinden mechanische Präzision mit Materialinnovation. Durch die Beherrschung ihrer Mechanik, Typen, Werkstoffe, Integration und Wartung fördern Ingenieure widerstandsfähige Infrastrukturen. Während die Industrie auf extreme Bedingungen zusteuert, wird die Weiterentwicklung von Überdruckventilen – unter Einbeziehung des IoT und adaptiver Steuerungen – weitere Fortschritte vorantreiben und den Betrieb sowie Menschenleben schützen.
