Spezielles CO₂-Druckregelventil für die Lebensmittel- und Getränkeindustrie – entspricht den USP-Klasse-VI-Standards

{{{sourceTextContent.subTitle}}}

Spezielles CO₂-Druckregelventil für die Lebensmittel- und Getränkeindustrie – entspricht den USP-Klasse-VI-Standards

{{{sourceTextContent.description}}}

In der hochsensiblen und stark regulierten Welt der Lebensmittel- und Getränkeherstellung (F&B) sind Präzision und Reinheit jeder Prozesskomponente von entscheidender Bedeutung. Kohlendioxid (CO₂) ist ein entscheidendes Prozessgas, das für die Karbonisierung, Inertisierung, Verpackung und Extraktion unverzichtbar ist. Seine Steuerung stellt jedoch eine besondere Herausforderung dar: Es gilt, den Druck exakt zu regeln und gleichzeitig die absolute Produktintegrität und -sicherheit zu gewährleisten. Dieser Artikel befasst sich eingehend mit der Technik, den Werkstoffen und den Normen, die hinter speziellen CO₂-Druckregelventilen stehen, die ausdrücklich für den F&B-Sektor entwickelt wurden, wobei ein besonderer Schwerpunkt auf der Einhaltung der strengen Standards der United States Pharmacopeia (USP) Klasse VI liegt – einem Maßstab für Materialsicherheit, der zunehmend zum Goldstandard für Anwendungen im Lebensmittelbereich wird.

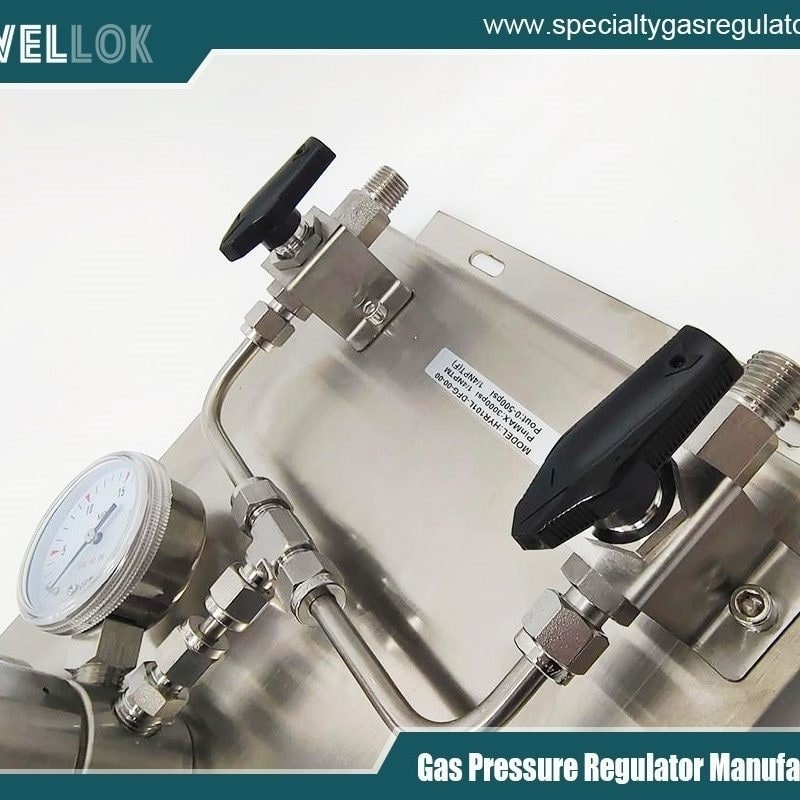

Hochdruck-Gasregelventile für den industriellen Einsatz
Hochdruck-Gasregelventile für den industriellen Einsatz
Die entscheidende Rolle der CO₂-Regelung
Kohlendioxid ist das Lebenselixier vieler Getränkehersteller, von der Spritzigkeit in Erfrischungsgetränken und Bieren bis hin zur Haltbarmachung von Säften und Weinen. In der Lebensmittelverarbeitung wird es für die Verpackung unter modifizierter Atmosphäre (MAP) zur Verlängerung der Haltbarkeit sowie bei der Extraktion von Aromen und Ölen mittels überkritischer Flüssigkeiten eingesetzt. Der Druck, mit dem CO₂ zugeführt wird, ist nicht verhandelbar; bereits eine Abweichung von wenigen psi kann den Kohlensäuregehalt verändern und so den Geschmack, das Mundgefühl und die Produktkonsistenz bei Millionen von Einheiten beeinträchtigen.

Neben der Leistung ist auch die Sicherheit nicht verhandelbar. Das in diesen Prozessen verwendete CO₂ darf nicht zur Quelle von Verunreinigungen werden. Spuren von aus Ventilmembranen, Dichtungen oder Schmiermitteln auslaugenden Verbindungen – wie Weichmacher, Stabilisatoren oder Monomere – können in das Produkt übergehen, Gesundheitsrisiken darstellen und Fehlaromen oder -gerüche verursachen. Diese Schnittstelle zwischen Präzisionstechnik und Materialreinheit macht den Bedarf an einem spezialisierten CO₂-Druckregelventil deutlich, das sich deutlich von handelsüblichen Industriereglern unterscheidet.

Aufbau eines spezialisierten CO₂-Druckreglers für die Lebensmittel- und Getränkeindustrie
Ein handelsüblicher Druckminderer ist für Anwendungen in der Lebensmittel- und Getränkeindustrie ungeeignet. Das Spezialventil ist ein System, das auf Hygiene, Genauigkeit und Langlebigkeit ausgelegt ist.

Hygienisches Design: Der Ventilkörper besteht in der Regel aus poliertem Edelstahl (häufig 316L) mit elektropolierten Innenflächen. Dies verhindert die Ansiedlung von Bakterien in Oberflächenunregelmäßigkeiten und ermöglicht effektive Clean-in-Place- (CIP) oder Steam-in-Place- (SIP) Verfahren. Als Anschlüsse kommen in der Regel Tri-Clamp-, DIN 11851- oder andere aseptische Verschraubungen zum Einsatz, die eine schnelle Demontage ohne Toträume ermöglichen, in denen sich Produkt oder Feuchtigkeit ansammeln könnten.
Präzise Erfassung und Regelung: Das Herzstück bildet ein hochempfindliches Messelement. Eine geschweißte Edelstahlmembran wird für die Primärmessung gegenüber elastomeren Membranen bevorzugt, da sie eine potenzielle Auslaugungsquelle für das Medium ausschließt. Diese Membran reagiert äußerst präzise auf Druckänderungen im Auslassbereich und betätigt den Steuermechanismus.
Der Steuermechanismus und die kritische Abdichtung: Die Dichtstelle, an der der Ventilsitz auf die Durchflussöffnung trifft, ist von entscheidender Bedeutung. Hier sind Materialien, die der USP-Klasse VI entsprechen, unerlässlich. Selbst bei einer Metallmembran kommen Sekundärdichtungen (z. B. Spindeldichtungen, statische O-Ringe) und der Sitz selbst (sofern aus Elastomer) mit dem Gas in Kontakt. Diese Komponenten müssen aus hochentwickelten Polymeren wie Perfluorelastomer (FFKM) oder hochreinem, platinvernetztem Silikon gefertigt sein, die speziell aufgrund ihrer Inertheit und Zertifizierung ausgewählt wurden.
Kontrollierter Strömungsweg: Der interne Strömungsweg ist glatt und turbulenzfrei ausgelegt, um den Druckabfall zu minimieren und die Bildung von Stauzonen zu verhindern. Dies ist entscheidend für die Aufrechterhaltung eines konstanten Drucks und zur Verhinderung der Ansammlung von Feuchtigkeit, die zu Korrosion oder mikrobiellem Wachstum führen kann.

Der Goldstandard: Ein Überblick über die Einhaltung der USP-Klasse VI
Während FDA 21 CFR und EG 1935/2004 regulatorische Rahmenwerke für Materialien mit Lebensmittelkontakt darstellen, ist die USP-Klasse VI eine leistungsbasierte Klassifizierung für Kunststoffe, die ein strenges, standardisiertes Prüfprotokoll vorsieht. Sie ist Teil der United States Pharmacopeia, einem Kompendium für die Qualität von Arzneimitteln und Medizinprodukten. Ihre Anwendung in der Lebensmittel- und Getränkeindustrie steht für ein Bekenntnis zu einem Höchstmaß an Materialsicherheitsbewertung.

Die Prüfung gemäß USP Klasse VI umfasst eine Reihe umfassender biologischer Reaktivitätstests, um sicherzustellen, dass die Materialien ungiftig und nicht reizend sind:

Systemischer Injektionstest: Extrakte des Materials werden Mäusen intravenös und intraperitoneal injiziert. Die Tiere werden über mehrere Tage hinweg auf Anzeichen von Toxizität beobachtet.
Intrakutaner Test: Extrakte werden in die Haut von Kaninchen injiziert. Die Injektionsstellen werden auf Erytheme, Ödeme und Nekrosen untersucht, um lokale Reizungen zu messen.
Implantationstest: Materialstreifen werden chirurgisch in das Muskelgewebe von Kaninchen implantiert. Die Gewebereaktion wird nach 72 bis 120 Stunden mikroskopisch untersucht, um die biologische Reaktion auf direkten, länger andauernden Kontakt zu bewerten.
Ein Material, das alle drei Teststufen besteht, wird als USP-Klasse VI eingestuft. Für einen CO₂-Regler bedeutet dies, dass jede Elastomer- und Polymerkomponente, die mit dem Gasstrom in Kontakt kommt – von Ventilsitzen und O-Ringen bis hin zu Membranauskleidungen und Schmiermitteln – aus USP-Klasse-VI-zertifizierten Rohstoffen hergestellt sein muss und dass im Idealfall die fertig montierte Einheit als konform validiert werden sollte. Diese Zertifizierung bietet eine beispiellose Sicherheit dafür, dass das Ventil keine schädlichen Substanzen in den CO₂-Strom abgibt, selbst unter den in Lebensmittel- und Getränkebetrieben auftretenden schwankenden Temperaturen und Drücken.

Warum die USP-Klasse VI bei CO₂-Anwendungen in der Lebensmittel- und Getränkeindustrie wichtig ist
Das Bestreben nach Konformität mit der USP-Klasse VI bei Lebensmittelanlagen wird durch mehrere wichtige Branchentrends vorangetrieben:

Schutz empfindlicher Produkte: Craft-Getränke, Premium-Säfte und funktionelle Getränke weisen oft empfindliche Geschmacksprofile und organische Verbindungen auf. Selbst geringste Verunreinigungen können ihren charakteristischen Geschmack verändern, was zu Ablehnung seitens der Verbraucher und zu Imageschäden für die Marke führen kann.
Risikominderung bei der Direkteinspritzung: Bei Prozessen wie der Karbonisierung, bei denen CO₂ direkt in die Flüssigkeit eingeleitet wird, gelangen etwaige Auslaugungen direkt in die Produktcharge. Der Regler ist die letzte Anlage, bevor das Gas mit dem Lebensmittel in Kontakt kommt.
Einhaltung gesetzlicher Vorschriften und Kundensicherheit: Auch wenn die USP-Klasse VI für Lebensmittel nicht immer gesetzlich vorgeschrieben ist, dient sie als wirkungsvolles Instrument zur Sorgfaltspflicht. Sie zeigt Auditoren und großen Unternehmenskunden (die oft strengere interne Standards als die Vorschriften haben), dass der Anlagenlieferant Sicherheit auf pharmazeutischem Niveau priorisiert hat.
Zukunftssicherung des Betriebs: Angesichts immer strengerer globaler Lieferketten und Sicherheitsstandards vereinfacht die Übernahme des höchsten verfügbaren Standards die Einhaltung der Vorschriften und erleichtert den Zugang zu den anspruchsvollsten Märkten.

Anwendungsspezifische Überlegungen
Der „Einheitsansatz“ scheitert in der vielfältigen Lebensmittel- und Getränkebranche. Spezialisierte CO₂-Druckregelventile sind auf bestimmte Aufgaben zugeschnitten:

Kohlensäurezufuhr bei Getränken (Inline oder im Tank): Erfordert außergewöhnliche Druckstabilität (±0,05 psi), um konstante CO₂-Mengen (g/l) zu gewährleisten. Die Ventile müssen hohe Durchflussraten während der Spitzeninjektion bewältigen und gegen Druckstöße beim Starten und Stoppen der Pumpe beständig sein. Ein hygienisches Design ist entscheidend, um eine mikrobielle Kontamination in feuchten Umgebungen zu verhindern.
Modified-Atmosphere-Verpackung (MAP): Hier ist CO₂ oft Bestandteil eines Gasgemischs (mit N₂ und O₂). Der Regler muss einen präzisen Druck zur Bildung der Schutzatmosphäre aufrechterhalten und mit anderen Gasen kompatibel sein, ohne dass es zu Kreuzkontaminationen oder Materialzerfall kommt.
Keg-Abfüllung und Ausschank (Fassbier, Post-Mix): Zuverlässigkeit und Sicherheit stehen im Vordergrund. Das Ventil muss einen Überdruck in den Fässern verhindern und den optimalen Ausschankdruck aufrechterhalten. Die Einhaltung der Vorschriften gewährleistet die Reinheit des Geschmacks von der Brauerei bis ins Glas.
Extraktion mit überkritischem CO₂: Dieser Hochdruck- und Hochtemperaturprozess erfordert Regler, die extremen Bedingungen (z. B. über 5.000 psi) standhalten und gleichzeitig die Materialintegrität wahren sowie eine Verunreinigung der extrahierten Öle oder Verbindungen verhindern.

Bewährte Verfahren für Auswahl, Installation und Wartung
Bei der Auswahl des richtigen Ventils geht es um mehr als nur den Druckbereich und die Anschlussgröße.

Auswahlkriterien:
Druckbereich und Genauigkeit: Passen Sie den Regelbereich und die Genauigkeit des Ventils an die Prozessanforderungen an.
Durchflusskapazität (Cv): Stellen Sie sicher, dass das Ventil den maximal erforderlichen Durchfluss ohne Durchhang oder Instabilität bewältigen kann.
Werkstoffzertifizierung: Verlangen Sie einen dokumentierten Nachweis der Konformität mit USP Klasse VI für alle medienberührten Werkstoffe.
Hygienezertifizierung: Achten Sie auf das 3-A-Symbol, EHEDG oder eine ähnliche Konstruktionszulassung.
Temperaturbereich: Muss die Prozess- und Reinigungstemperaturen (SIP) abdecken.
Einbau: An einem sauberen, gut zugänglichen Ort installieren. Verwenden Sie vorgelagerte geeignete Filter (Koaleszenzfilter zur Entfernung von Öl und Partikeln), um die Komponenten des Ventils zu schützen. Sorgen Sie für eine ordnungsgemäße Abstützung, um eine Belastung der Anschlüsse zu vermeiden.
Wartung: Halten Sie sich an ein planmäßiges Programm zur vorbeugenden Wartung (PM). Dazu gehören die regelmäßige Überprüfung von Dichtungen und Membranen, die Reinigung gemäß den CIP/SIP-Richtlinien des Herstellers sowie die Neukalibrierung. Die ausschließliche Verwendung von USP-Klasse-VI-konformen Original-Ersatzteilen ist unerlässlich, um die Integrität des Systems zu gewährleisten.
Hersteller von Druckreglern für ultrahochreine Gase
Hersteller von Druckreglern für ultrahochreine Gase
Fazit
Die Auswahl eines CO₂-Druckregelventils in der Lebensmittel- und Getränkeindustrie geht über die reine Funktionalität hinaus. Sie ist ein entscheidender Faktor für die Produktqualität, den Markenschutz und die Verbrauchersicherheit. Indem sie über generische Industrieregler hinausgehen und in Ventile investieren, die nach hygienischen Grundsätzen konstruiert sind und aus zertifizierten, hochreinen Materialien bestehen – wie beispielsweise solchen, die den USP-Klasse-VI-Standards entsprechen –, machen Hersteller ihre Betriebsabläufe zukunftssicher. Diese Spezialventile ermöglichen eine präzise, zuverlässige und – was am wichtigsten ist – sichere Steuerung von CO₂, wodurch sichergestellt wird, dass die Integrität des Gases und damit des Endprodukts vom Vorratsbehälter bis auf den Tisch des Verbrauchers unbeeinträchtigt bleibt. In einer Branche, in der Reinheit ebenso wichtig ist wie Druck, ist der Regler nicht nur ein Stück Hardware, sondern ein Hüter der Qualität.

Weitere Informationen zu speziellen CO₂-Druckregelventilen für die Lebensmittel- und Getränkeindustrie – die den USP-Klasse-VI-Standards entsprechen – finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
