UHP-Gasdruckregler für hohen Druck und hohen Durchfluss: Ein umfassender technischer Überblick

{{{sourceTextContent.subTitle}}}

UHP-Gasdruckregler für hohen Druck und hohen Durchfluss: Ein umfassender technischer Überblick

{{{sourceTextContent.description}}}

Im Bereich der industriellen Gasaufbereitung sind Präzision und Reinheit von entscheidender Bedeutung. Hochdruck- und Hochdurchfluss-Gasdruckregler für ultrahochreine (UHP) Gase sind eine entscheidende Komponente in Systemen, in denen Gase bei kontrollierten Drücken zugeführt werden müssen, ohne dass ihre Reinheit beeinträchtigt wird. Diese Regler sind für Gase mit Reinheitsgraden von über 99,999 % ausgelegt und gewährleisten so eine minimale Verunreinigung in empfindlichen Anwendungen. UHP-Regler zeichnen sich durch ihre Fähigkeit aus, Eingangsdrücke von bis zu mehreren tausend Pfund pro Quadratzoll (psig) zu bewältigen und gleichzeitig hohe Durchflussraten zu unterstützen, die häufig in Standardlitern pro Minute (slpm) oder Kubikfuß pro Minute (scfm) gemessen werden.

Die Nachfrage nach solchen Reglern entsteht in Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie und in Analyselabors, wo bereits geringste Verunreinigungen zu Prozessausfällen oder Produktfehlern führen können. Dank ihrer Hochdruckfähigkeit lassen sich diese Geräte direkt an Hochdruckgasflaschen oder Großversorgungssysteme anschließen, während ihre hohen Durchflussraten den Betrieb in großem Maßstab ohne Druckabfall ermöglichen. Dieser Artikel befasst sich eingehend mit den technischen Aspekten dieser Regler und beleuchtet deren Aufbau, Funktionsweise, Anwendungsbereiche sowie bewährte Verfahren für die Auswahl und Wartung.

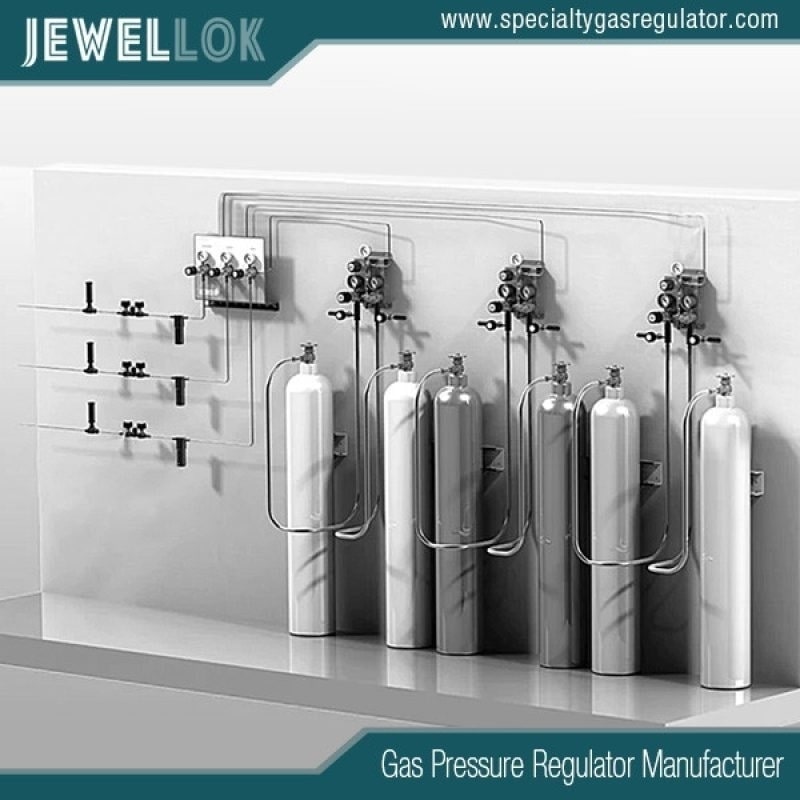

Hersteller von Hochreinheits-Spezialgasreglern
Hersteller von Hochreinheits-Spezialgasreglern
UHP-Gasdruckregler verstehen

Ultrahochreine Gasdruckregler sind Spezialventile, die dazu dienen, den Druck von Gasanlieferungen aus einer Hochdruckquelle auf ein niedrigeres, für nachgeschaltete Prozesse nutzbares Niveau zu reduzieren. Im Gegensatz zu Standardreglern legen UHP-Modelle besonderen Wert auf Materialverträglichkeit und Dichtungsintegrität, um Ausgasungen, Partikelbildung oder chemische Reaktionen zu verhindern, die den Gasstrom verunreinigen könnten.

Der Begriff „Hochdruck“ bezieht sich in der Regel auf Eingangsdrücke von 500 psig bis über 4.500 psig und ist somit für Gase ausgelegt, die in Flaschen unter extremem Druck gespeichert sind. Der hohe Durchfluss hingegen wird durch den Durchflusskoeffizienten (Cv) des Reglers quantifiziert, der Werte von 4,5 oder höher erreichen kann und Durchflussraten von bis zu 1.200 slpm oder mehr ermöglicht. Diese Kombination ist unerlässlich für Anwendungen, die eine schnelle Gasversorgung erfordern, ohne dass es zu Engpässen im System kommt.

UHP-Regler werden häufig nach ihrer Stufung klassifiziert: einstufig für einfache Druckminderung bei minimalen Schwankungen des Eingangsdrucks und mehrstufig für Szenarien, die bei schwankender Versorgung eine höhere Stabilität erfordern. Konfigurationen mit gasgefüllter Kuppel, bei denen der Ausgangsdruck nicht durch eine Feder, sondern durch eine mit Gas gefüllte Kuppel geregelt wird, bieten eine höhere Präzision in Umgebungen mit hohem Durchfluss.

Wichtige Merkmale von Hochdruck-Hochdurchfluss-Modellen

Moderne UHP-Regler für hohen Druck und hohen Durchfluss verfügen über mehrere fortschrittliche Merkmale, um strenge Leistungsanforderungen zu erfüllen. Ein herausragendes Merkmal ist ihre kompakte Bauweise, die die Integration in beengte Aufstellungen wie Gasschränke oder modulare Prozesslinien erleichtert. Trotz ihrer geringen Stellfläche gewährleisten diese Regler hohe Durchflusskapazitäten durch optimierte interne Geometrien, die Turbulenzen und Druckverluste minimieren.

Die Werkstoffe spielen eine entscheidende Rolle für die Leistung von UHP-Reglern. Gehäuse und medienberührte Teile bestehen üblicherweise aus 316L VIM-VAR-Edelstahl, der einem Vakuum-Induktionsschmelzverfahren und einer Vakuum-Lichtbogenumschmelzung unterzogen wird, um außergewöhnliche Reinheit und Korrosionsbeständigkeit zu erreichen. Membranen bestehen häufig aus Metalllegierungen wie Hastelloy oder Elgiloy, wodurch Elastomere vermieden werden, die Verunreinigungen verursachen könnten. Einige Ausführungen nutzen gewinde- und federlose Konstruktionen, um potenzielle Leckagewege zu beseitigen und die Partikelabgabe zu reduzieren.

Die Druckstabilität ist ein weiteres wichtiges Merkmal. Patentierte Mechanismen in diesen Reglern minimieren Schwankungen des Ausgangsdrucks, die durch Änderungen des Eingangsdrucks oder Durchflussschwankungen verursacht werden. So nutzen beispielsweise gasbetätigte Modelle ein Vorsteuersystem, um die Ventilstellung dynamisch anzupassen und so eine gleichbleibende Förderleistung auch bei hohen Durchflüssen zu gewährleisten. Der Ausgangsdruck kann manuell bis zu 150 psig eingestellt oder für bestimmte Anwendungen voreingestellt werden, wobei Optionen zur Fernsteuerung über pneumatische Betätigung zur Verfügung stehen.

Temperaturbeständigkeit ist von entscheidender Bedeutung; die Betriebsbereiche reichen von -40 °C bis 71 °C und decken somit vielfältige Umgebungsbedingungen ab. Die Anschlussformen variieren und umfassen unter anderem 1/4-Zoll-VCJ-Metallflanschdichtungen, Rohrstumpfschweißungen oder modulare Oberflächenmontageoptionen wie 1,5-Zoll-C-Dichtungen, die alle für eine leckagefreie Leistung in UHP-Systemen ausgelegt sind.

Konstruktion und Komponenten

Die Konstruktion von UHP-Gasdruckreglern für hohen Druck und hohen Durchfluss ist eine Kombination aus Maschinenbau und Werkstoffkunde. Das Herzstück bildet die Druckmessbaugruppe, in der Regel eine Membran oder ein Kolben, die bzw. der auf Änderungen des Ausgangsdrucks reagiert. Bei membranbasierten Konstruktionen trennt die flexible Membran das Prozessgas vom Betätigungsmechanismus und verhindert so eine Verunreinigung.

Ventilsitz und Ventilkegel sind entscheidend für die Durchflussregelung. Modelle für hohe Durchflussraten verfügen über größere Öffnungsdurchmesser – bis zu 1/2 Zoll – und Materialien wie PCTFE oder Vespel, um eine lange Lebensdauer unter hohem Druck zu gewährleisten. Das Gehäuse beherbergt Einlass- und Auslassanschlüsse, oft mit integrierten Filtern, um Partikel bis in den Mikrometerbereich abzufangen.

Für den Einsatz bei hohem Druck sind die Regler mit robusten Ventildeckeln und Dichtungen ausgestattet. Metall-auf-Metall-Dichtungen zur Atmosphäre gewährleisten absolute Dichtheit nach außen, während integrierte Entlüftungsöffnungen in Edelstahlgeräten die interne Entlüftung sicher ableiten. Varianten mit Kuppelvorlast verfügen über eine separate, mit Inertgas gefüllte Vorlastkammer, was eine präzise Regelung ohne mechanische Federn ermöglicht, die mit der Zeit ermüden könnten.

Fortschrittliche Konstruktionen können Sechs-Anschluss-Konfigurationen für eine flexible Installation umfassen, mit Optionen für den Anschluss an der Basis oder an der Seite. Einige Modelle sind USP-Klasse-VI- und BPE-konform und erfüllen damit die biopharmazeutischen Standards für Reinigungsfähigkeit und Sterilität.

Funktionsprinzipien

Das grundlegende Prinzip eines Druckreglers besteht darin, einen eingestellten Ausgangsdruck aufrechtzuerhalten, indem Kräfte über das Sensorelement ausgeglichen werden. Bei einem einstufigen UHP-Regler strömt Hochdruckgas in den Einlass, durchströmt die Ventilöffnung und dehnt sich in die Auslasskammer aus. Die Membran erfasst den Ausgangsdruck und passt die Position des Ventilkegels über ein Gestänge oder eine direkte Betätigung an.

Wenn der Ausgangsdruck aufgrund eines erhöhten Bedarfs abfällt, biegt sich die Membran durch und öffnet das Ventil weiter, um einen größeren Durchfluss zu ermöglichen. Umgekehrt schließt steigender Druck das Ventil, um den Durchfluss zu drosseln. Bei hohen Durchflüssen muss dieser Regelkreis schnell reagieren, um ein Durchfallen – einen Druckabfall bei höheren Durchflüssen – zu verhindern.

Kuppelbelastete Regler verbessern dies, indem sie den externen Gasdruck auf die Kuppel nutzen, um die Referenzkraft einzustellen, und bieten so eine bessere Stabilität als federbelastete Ausführungen. Für ultrahohe Reinheit reduziert das Fehlen von Gewinden und Federn Totvolumina, in denen Gase stagnieren und Verunreinigungen verursachen könnten.

In Hochdruckanwendungen ermöglichen selbstentlüftende Ausführungen ein sicheres Ablassen von Überdruck, während nicht entlüftende Varianten für gefährliche Gase eingesetzt werden. Der Cv-Wert bestimmt die Durchflusskapazität: Bei einem gegebenen Druckabfall bedeutet ein höherer Cv-Wert einen größeren Durchsatz, wodurch sich diese Regler ideal für die Lieferung von Gas in großen Mengen eignen.

Anwendungen

UHP-Gasdruckregler für hohen Druck und hohen Durchfluss finden breite Anwendung in Branchen, die makellose Gasumgebungen erfordern. In der Halbleiterfertigung regeln sie Gase wie Stickstoff, Argon und Wasserstoff für die Waferbearbeitung, wo Verunreinigungen zu Defekten in Mikrochips führen könnten.

Die Pharma- und Biotechnologiebranche setzt sie in Bioreaktoren und Abfüllanlagen ein, um eine sterile Gasversorgung für die Arzneimittelherstellung zu gewährleisten. Analyselabore nutzen UHP-Regler für die Chromatographie und Massenspektrometrie, wo ein hoher Durchfluss den gleichzeitigen Betrieb mehrerer Geräte ermöglicht.

Im Energiesektor regeln sie Hochdruck-Wasserstoff bei Brennstoffzellentests oder der Herstellung von Solarmodulen. Die Lebensmittel- und Getränkeindustrie nutzt sie zur CO₂-Regulierung in Karbonisierungsprozessen, um die Reinheit zu gewährleisten und Fehlaromen zu vermeiden.

Kälte- und HLK-Anlagen profitieren von ihrer Fähigkeit, Hochdruck-Kältemittel zu handhaben, während Forschungseinrichtungen bei Präzisionsmessungen auf sie für Kalibriergase zurückgreifen. Ihre Vielseitigkeit erstreckt sich auf die LED- und Photovoltaik-Produktion, wo hochreines Silan oder Ammoniak bei hohen Durchflussmengen geregelt wird.

Vorteile und Nutzen

Der Hauptvorteil dieser Regler liegt in ihrem Beitrag zur Prozesssicherheit. Durch die Bereitstellung eines konstanten Drucks bei hohen Durchflussmengen minimieren sie Ausfallzeiten und steigern die Ausbeute in der Fertigung. Die Wahrung der Reinheit reduziert den Ausschuss durch verunreinigte Chargen und senkt damit die Betriebskosten.

Ihre robuste Bauweise gewährleistet eine lange Lebensdauer, wobei der Wartungsaufwand dank kontaminationsresistenter Konstruktionen minimal ist. Die Energieeffizienz wird verbessert, da stabile Drücke die Leistung nachgeschalteter Anlagen optimieren.

Die Sicherheit wird durch Merkmale wie Überdruckschutz und leckagefreie Dichtungen erhöht, die für den Umgang mit Hochdruckgasen entscheidend sind. Die Skalierbarkeit ermöglicht die Integration in kleine Labore oder große Industrieanlagen, wobei modulare Optionen Upgrades erleichtern.

Auswahlkriterien

Die Auswahl des richtigen Druckreglers erfordert die Bewertung mehrerer Parameter. Die Ein- und Ausgangsdruckbereiche müssen zur Anwendung passen, wobei für Gasflaschen als Quelle Hochdruckmodelle gewählt werden sollten. Die Durchflussanforderungen bestimmen den Cv-Wert; berechnen Sie diesen anhand von Gasart, Temperatur und Druckabfall.

Die Materialverträglichkeit ist entscheidend – stellen Sie sicher, dass die medienberührten Teile der Korrosivität des Gases standhalten. Der Reinheitsgrad beeinflusst Konstruktionsentscheidungen wie den Membrantyp. Berücksichtigen Sie Einbaubeschränkungen wie Anschlusskonfigurationen und -größen.

Budget und Zertifizierungen (z. B. ISO, ASME) sollten den Industriestandards entsprechen. Prüfen Sie auf Druckabfall, Lock-up (Druckanstieg nach dem Absperren) und den Einfluss des Versorgungsdrucks, um die Leistung zu verifizieren.

Wartungs- und Sicherheitshinweise

Zur regelmäßigen Wartung gehören Sichtprüfungen auf Undichtigkeiten und die Überprüfung der Manometer. Reinigen Sie die Geräte mit zugelassenen Lösungsmitteln, um die Reinheit zu gewährleisten, und vermeiden Sie abrasive Verfahren, die Partikel erzeugen.

Sicherheitsvorschriften schreiben eine ordnungsgemäße Entlüftung in geschlossenen Räumen sowie die Verwendung von persönlicher Schutzausrüstung vor. Schulen Sie das Personal im Umgang mit Hochdrucksystemen, um Unfälle zu vermeiden. Eine regelmäßige Neukalibrierung gewährleistet die Genauigkeit.

Wählen Sie in explosionsgefährdeten Umgebungen Regler mit geschlossenen Entlüftungsvorrichtungen und Explosionsschutzklassen. Entlasten Sie die Systeme vor Wartungsarbeiten stets vollständig.

Hersteller von Hochreinheits-Spezialgasreglern
Hersteller von Hochreinheits-Spezialgasreglern
Fazit

Hochdruck-UHP-Gasdruckregler mit hohem Durchfluss sind für moderne industrielle Prozesse, die Präzision und Reinheit erfordern, unverzichtbar. Ihre fortschrittlichen Konstruktionen ermöglichen ein effizientes Gasmanagement und unterstützen Innovationen in Hightech-Bereichen. Im Zuge der industriellen Weiterentwicklung werden diese Regler kontinuierlich verbessert und mit intelligenteren Steuerungen und Materialien für noch höhere Leistung ausgestattet.

Weitere Informationen zu Hochdruck-UHP-Gasdruckreglern mit hohem Durchfluss finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
