So prüfen und verifizieren Sie die Reinheit und Dichtheit von UHP-Gasventilen für medizinische Anwendungen

{{{sourceTextContent.subTitle}}}

So prüfen und verifizieren Sie die Reinheit und Dichtheit von UHP-Gasventilen für medizinische Anwendungen

{{{sourceTextContent.description}}}

Medizinische UHP-Gasventile – die Sauerstoff, Lachgas, medizinische Luft und andere lebenswichtige Gase zuführen – bilden die unsichtbare Lebensader moderner Gesundheitseinrichtungen. Die Integrität dieser Systeme ist unverzichtbar, da jede Verunreinigung oder jedes Leck zu Schäden für die Patienten, Betriebsausfällen oder sogar zu katastrophalen Ereignissen führen kann. Das Herzstück dieser Verteilungsnetze bilden die Ventile: Absperrventile, Auslassventile, Verteilerventile und UHP-Notventilbaugruppen. Ihre Leistungsfähigkeit hängt von zwei entscheidenden Eigenschaften ab: Reinheit (die sicherstellt, dass das Gas nicht durch das Ventil selbst oder externe Quellen verunreinigt wird) und Dichtungsintegrität (die sicherstellt, dass keinerlei unbeabsichtigte Leckagen auftreten). Dieser Artikel bietet einen umfassenden technischen Leitfaden zu den Methoden, Normen und bewährten Verfahren zur Prüfung und Verifizierung dieser kritischen Eigenschaften.

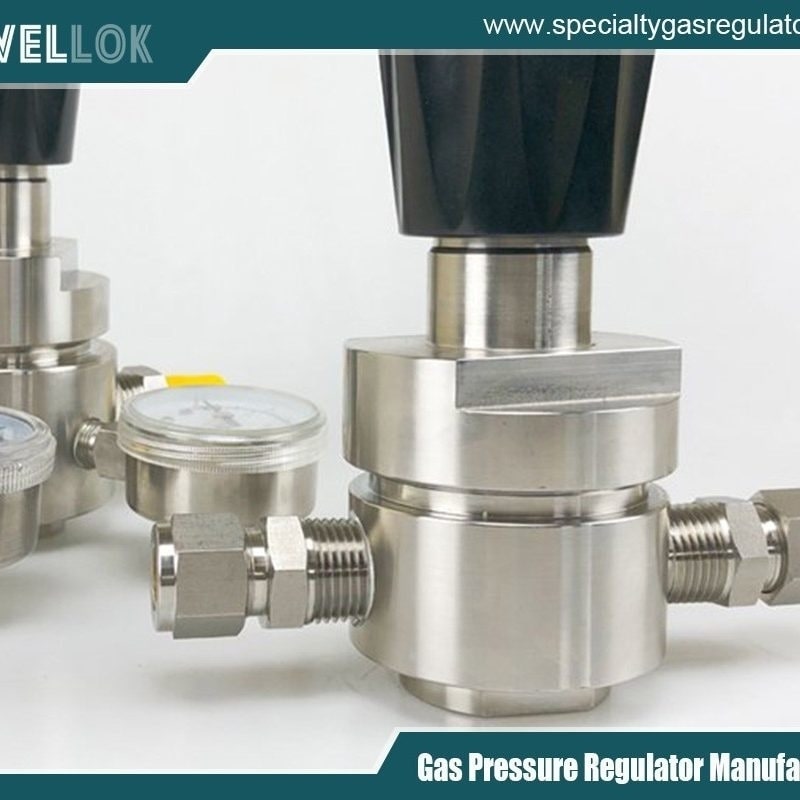

CO₂-Gasflaschen-Druckregler
CO₂-Gasflaschen-Druckregler
1. Die entscheidende Rolle der Ventilleistung

Medizinische UHP-Gasventile werden in vielen Rechtsordnungen als Arzneimittel eingestuft, was bedeutet, dass ihre Herstellung und Lieferung pharmazeutischen Standards entsprechen müssen. UHP-Ventile fungieren innerhalb dieses Systems als kontrollierte Zugangspunkte. Ein Versagen hinsichtlich der Reinheit kann zum Eindringen von Partikeln, flüchtigen organischen Verbindungen (VOCs), mikrobiellen Verunreinigungen oder zu einer Kreuzkontamination mit anderen Gasen führen. Ein Versagen der Dichtungen kann zu Gasverlusten (was insbesondere bei Sauerstoff Versorgungsrisiken mit sich bringt), zur Verunreinigung des Gasstroms durch Umgebungsluft oder zur Entstehung gefährlicher, sauerstoffangereicherter Umgebungen führen.

Folglich handelt es sich bei der Prüfung nicht um eine einmalige Maßnahme, sondern um eine Anforderung über den gesamten Lebenszyklus hinweg: Sie wird nach der Herstellung, während der Installation/Inbetriebnahme, nach der Wartung sowie im Rahmen der regelmäßigen Validierung durchgeführt. Der Prozess unterliegt strengen internationalen und nationalen Normen, vor allem ISO 9170 (Endgeräte für medizinische Gasleitungssysteme), ISO 5359 (Niederdruckschlauchleitungen für medizinische Gase), HTM 02-01 (britisches Health Technical Memorandum) und NFPA 99 (US-amerikanischer National Fire Code, Kapitel über Gesundheitseinrichtungen).

2. Grundprinzipien: Reinheit und Verträglichkeit

Vor den spezifischen Prüfungen gewährleisten grundlegende Schritte die Gültigkeit der Prüfung:

Materialverträglichkeit: Die Materialien der UHP-Ventile (Spindeln, Sitze, Dichtungen – häufig Elastomere wie EPDM oder Chloropren) müssen mit den jeweiligen Gasen verträglich sein, um eine Zersetzung, Quellung oder chemische Reaktionen zu verhindern, die zu Verunreinigungen führen.

Erstreinigung: Nach der Fertigung werden die Ventile einer Präzisionsreinigung unterzogen, um Bearbeitungsöle, Partikel und andere Rückstände zu entfernen. Zu den Verfahren kann eine Ultraschallreinigung mit Lösungsmitteln in pharmazeutischer Qualität gehören, gefolgt von einer Trocknung in einer kontrollierten, partikelfreien Umgebung.

Saubere Handhabung und Verpackung: Ventile müssen in sauberen, antistatischen Verpackungen verpackt und in ISO-zertifizierten Reinräumen montiert werden, um eine erneute Kontamination zu verhindern.

3. Prüfung und Verifizierung der Reinheit

Reinheitsprüfungen stellen sicher, dass das Ventil nicht zur Kontaminationsquelle wird. Der Schwerpunkt liegt dabei auf dem inneren Gasweg und der Schnittstelle, an der das Gas mit den UHP-Ventilmaterialien in Kontakt kommt.

3.1. Prüfung auf Partikelkontamination
Partikel können Beatmungsgeräte beschädigen oder direkt in die Atemwege eines Patienten gelangen.

Methode: Ein sauberes, trockenes und partikelfreies Gas (in der Regel Stickstoff oder medizinische Luft) wird mit einer festgelegten Durchflussrate durch das Ventil gespült. Das Austrittgas wird durch einen Laserpartikelzähler oder einen Membranfilter geleitet.

Analyse: Der Partikelzähler quantifiziert Partikel in bestimmten Größenbereichen (z. B. ≥ 0,5 µm und ≥ 5,0 µm). Bei der Filterabscheidung wird der Filter mikroskopisch untersucht, und die Partikel werden gezählt und nach Größe klassifiziert.

Norm: Die ISO 9170 legt zulässige Partikelkonzentrationen fest. So kann beispielsweise vorgeschrieben sein, dass die Endvorrichtung (einschließlich des Ventils) nicht mehr als eine bestimmte Anzahl von Partikeln pro Kubikmeter Gasstrom freisetzen darf.

3.2. Prüfung auf Kohlenwasserstoffe und flüchtige organische Verbindungen (VOC)
Schmierstoffrückstände, Reinigungsmittel oder Ausgasungen aus Polymeren können Kohlenwasserstoffe einbringen.

Verfahren: Gaschromatographie (GC), häufig in Verbindung mit einem Flammenionisationsdetektor (FID) oder einem Massenspektrometer (MS). Eine Gasprobe wird entnommen, indem ein inertes Trägergas durch das Ventil geleitet und etwaige VOCs auf einem Sorptionsröhrchen aufgefangen werden oder indem das Abgas direkt in den GC injiziert wird.

Analyse: Der Chromatograph identifiziert und quantifiziert bestimmte Kohlenwasserstoffverbindungen. Der Gesamtkohlenwasserstoffgehalt wird häufig als Methanäquivalent angegeben.

Norm: Die Grenzwerte sind streng und liegen oft im niedrigen ppm- (Teile pro Million) oder sogar ppb-Bereich (Teile pro Milliarde), insbesondere für Öle und schwere Kohlenwasserstoffe.

3.3. Feuchtigkeitsprüfung (Wasserdampf)
Übermäßige Feuchtigkeit kann in Systemen mit hohem Durchfluss zu Korrosion, mikrobiellem Wachstum und Eisverstopfungen führen.

Verfahren: Verwendung eines Präzisions-Taupunktmessgeräts. Das Gas wird durch das Ventil geleitet und sein Taupunkt gemessen. Ein niedriger Taupunkt (z. B. < -40 °C) weist auf extrem trockenes Gas hin.

Auswertung: Der gemessene Taupunkt wird in den Wasserdampfgehalt umgerechnet (z. B. in mg/m³ oder ppmv).

Norm: NFPA 99 und Arzneibücher (wie USP) legen maximale Feuchtigkeitswerte für medizinische Gase fest (z. B. ist für medizinische Luft ein Taupunkt von -46 °C bei Atmosphärendruck eine gängige Anforderung).

3.4. Identität und Reinheit des Gases (Kreuzkontamination)
Hiermit wird überprüft, ob das Ventil das richtige, nicht kontaminierte Gas liefert.

Methode: Gasanalyse mittels Infrarot (IR)-Spektroskopie, paramagnetischer Sensorik (für O₂) oder laserbasierter Analysatoren. An einer Endentnahmestelle wird das Gas entnommen und analysiert.

Analyse: Der Analysator bestätigt die Gaskonzentration (z. B. 99,5 % bis 100,5 % für medizinischen Sauerstoff) und prüft auf Verunreinigungen wie CO, CO₂ oder andere Gase, die auf eine Querverbindung oder eine interne Leckage hindeuten könnten.

Norm: In den Monografien der Arzneibücher sind die erforderlichen Reinheitsgrade für jedes medizinische Gas festgelegt.

3.5. Biologische Kontamination (Sterilität)
Entscheidend für Ventile, die in Atemkreisläufen oder zur Insufflation verwendet werden, weniger jedoch für Ventile in Verteilungsleitungen.

Methode: Falls erforderlich, werden die Ventile sterilisiert (z. B. durch Ethylenoxid, Autoklav oder Gammastrahlung) und anschließend mittels Sterilitätstests (Eintauchen der Komponenten in Nährmedien) oder bakteriellen Endotoxintests (LAL-Test) geprüft.

Auswertung: Das Wachstum von Mikroorganismen deutet auf ein Nichtbestehen der Prüfung hin. Die Endotoxinkonzentrationen müssen unter einem Schwellenwert liegen.

4. Prüfung und Verifizierung der Dichtheit (Dichtheitsprüfung)

Die Dichtheitsprüfung wird sowohl unter statischen (im geschlossenen Zustand) als auch unter dynamischen (unter Durchflusssimulation) Bedingungen durchgeführt.

4.1. Druckhalte-/Druckabfallprüfung (Primärmethode)
Dies ist die gängigste quantitative Prüfung für Absperrventile.

Verfahren: Das UHP-Ventil wird in eine Prüfvorrichtung eingebaut. Der Einlass wird mit einem Prüfgas (häufig Stickstoff oder Helium) auf einen festgelegten Prüfdruck (z. B. das 1,5-Fache des maximalen Betriebsdrucks gemäß ISO 9170) beaufschlagt. Anschließend wird das Ventil geschlossen. Der Druck wird über einen definierten Zeitraum (z. B. 2 Minuten) mit einem hochauflösenden Messwandler überwacht.

Auswertung: Jeder Druckabfall, der über den zulässigen Grenzwert hinausgeht (der geringfügige Temperaturänderungen berücksichtigt), deutet auf eine Leckage hin. Die Prüfung ist sehr empfindlich und kann sehr kleine Leckagen nachweisen, wenn sie in einer temperaturstabilen Umgebung durchgeführt wird.

Berechnung: Die Leckrate lässt sich mithilfe des idealen Gasgesetzes abschätzen, sofern das vorgelagerte Volumen bekannt ist.

4.2. Blasen-Eintauchprüfung (qualitativ / geringe Empfindlichkeit)
Eine einfache, traditionelle Prüfung auf grobe Undichtigkeiten.

Vorgehensweise: Das unter Druck stehende Ventil wird in ein Wasserbad getaucht.

Auswertung: Ein stetiger Blasenfluss deutet auf ein erhebliches Leck hin. Diese Methode ist unordentlich, kann das Ventil verunreinigen und ist gegenüber kleinen Lecks unempfindlich. Sie wird häufig als grobe Überprüfung während der Installation eingesetzt, eignet sich jedoch nicht für eine formelle Validierung.

4.3. Spurengasdetektion (hohe Empfindlichkeit)
Für kritische Anwendungen oder zur Lokalisierung sehr kleiner Leckagen werden Spurengase wie Helium verwendet.

Methode: Leckageerkennung mittels Helium-Massenspektrometrie.

Vakuumverfahren: Das UHP-Ventil wird mit Helium unter Druck gesetzt und in eine Vakuumkammer gebracht, die an ein Massenspektrometer angeschlossen ist. Jegliches aus dem Ventil entweichende Helium wird erfasst.

Sniffing-Verfahren: Das Ventil wird mit Helium unter Druck gesetzt, und eine handgeführte „Sniffer“-Sonde verfolgt alle potenziellen Leckpfade (Dichtungen, Spindel, Gehäuseverbindungen).

Auswertung: Das Massenspektrometer liefert eine quantitative Leckrate (z. B. in mbar·L/s oder atm·cc/s). Normen wie ISO 15848 definieren Dichtheitsklassen für Ventile.

4.3. Durchflussleckage (für UHP-Ventile in Reglern oder Auslässen)
Prüft die Dichtheit des UHP-Ventilmechanismus selbst unter Durchflussbedingungen.

Verfahren: Bei geschlossenem Ventil wird stromaufwärts Druck angelegt. Stromabwärts wird ein Durchflussmesser oder eine Seifenfilm-Bürette angeschlossen. Jegliches Gas, das am geschlossenen Ventilsitz vorbeiströmt, wird gemessen.

Auswertung: Die gemessene Durchflussrate entspricht der Sitzleckagerate. Die Norm ISO 10524 (für Druckregler) legt maximal zulässige Leckageraten fest.

5. Integrierte Validierung in Rohrleitungssystemen

Die Prüfung einzelner UHP-Ventile wird durch eine systemweite Validierung ergänzt:

Querverbindungstest: Nach der Installation wird jeder Auslass mit einem gas-spezifischen Analysegerät geprüft, um sicherzustellen, dass das richtige Gas vorhanden ist – dies ist der ultimative Test für die Integrität von Ventilen und Rohrleitungen hinsichtlich falscher Anschlüsse.

Reinheitsprüfung des Rohrleitungssystems: Die gesamte Rohrleitung, einschließlich aller Ventile, wird vor der Inbetriebnahme gespült und auf Partikel- und Kohlenwasserstoffverunreinigungen geprüft.

Regelmäßige Prüfungen (laufende Überprüfung): Die Auslassventile werden jährlich (gemäß NFPA 99) auf das richtige Gas, einen ausreichenden Durchfluss, Dichtheit und mechanische Integrität geprüft.

6. Dokumentation und Rückverfolgbarkeit

Alle Prüfungen müssen in einem Validierungsbericht oder Prüfzertifikat dokumentiert werden, einschließlich:

Eindeutige Kennung des Ventils (Seriennummer)

Anwendbare Normen und Abnahmekriterien

Verwendete Prüfgeräte (mit Kalibrierungsdaten)

Prüfbedingungen (Druck, Gas, Dauer)

Rohdaten und Ergebnisse

Unterschrift des Technikers und Datum
Dies gewährleistet vollständige Rückverfolgbarkeit, ein Kernprinzip von Qualitätssystemen für Medizinprodukte (ISO 13485).

vmb – Hersteller von Ventilverteilerkästen in China
vmb – Hersteller von Ventilverteilerkästen in China
7. Fazit

Die Prüfung der Reinheit und Dichtheit von medizinischen UHP-Gasventilen ist ein interdisziplinäres Unterfangen, das Materialwissenschaft, Strömungsdynamik, Messtechnik und die Einhaltung gesetzlicher Vorschriften miteinander verbindet. Ein robustes Prüfprotokoll setzt eine Kombination verschiedener Methoden ein: Druckabfallprüfung zur quantitativen Dichtheitsprüfung, Spurengas zur hochempfindlichen Lecksuche sowie Gaschromatographie und Partikelzählung zur Sicherstellung der Reinheit. Diese Prüfungen, die im Rahmen internationaler Normen und unter sorgfältiger Dokumentation durchgeführt werden, sind nicht bloß verfahrenstechnische Hürden. Sie sind die unverzichtbaren Sicherheitsvorkehrungen, die den geräuschlosen, zuverlässigen und sicheren Betrieb der medizinischen Gassysteme gewährleisten, von denen die Patientenversorgung entscheidend abhängt. Mit dem technologischen Fortschritt ist eine weitere Integration von automatisierten Prüfstationen, Inline-Sensoren zur kontinuierlichen Überwachung und noch intelligenteren Ventilen mit Selbstdiagnosefunktionen zu erwarten, wodurch die Sicherheit und Zuverlässigkeit dieser lebenswichtigen Krankenhausinfrastruktur weiter erhöht wird.
