Ein technischer Leitfaden zu automatischen Gasumschaltsystemen

{{{sourceTextContent.subTitle}}}

Ein technischer Leitfaden zu automatischen Gasumschaltsystemen

{{{sourceTextContent.description}}}

In hochpräzisen industriellen Umgebungen ist der Wechsel von einer erschöpften Gasquelle zu einer Reserveversorgung mehr als nur eine logistische Notwendigkeit; er ist eine kritische Prozessvariable. In Branchen, die von der Halbleiterfertigung über die pharmazeutische Produktion bis hin zu Analyselabors und erneuerbaren Energien reichen, können Schwankungen oder Unterbrechungen in der Gasversorgung zu katastrophalen Produktverlusten, Geräteschäden oder Sicherheitsrisiken führen. Das automatische Gasumschaltsystem dient als primäre Absicherung gegen diese Risiken und gewährleistet einen nahtlosen, unterbrechungsfreien Fluss hochreiner Gase.

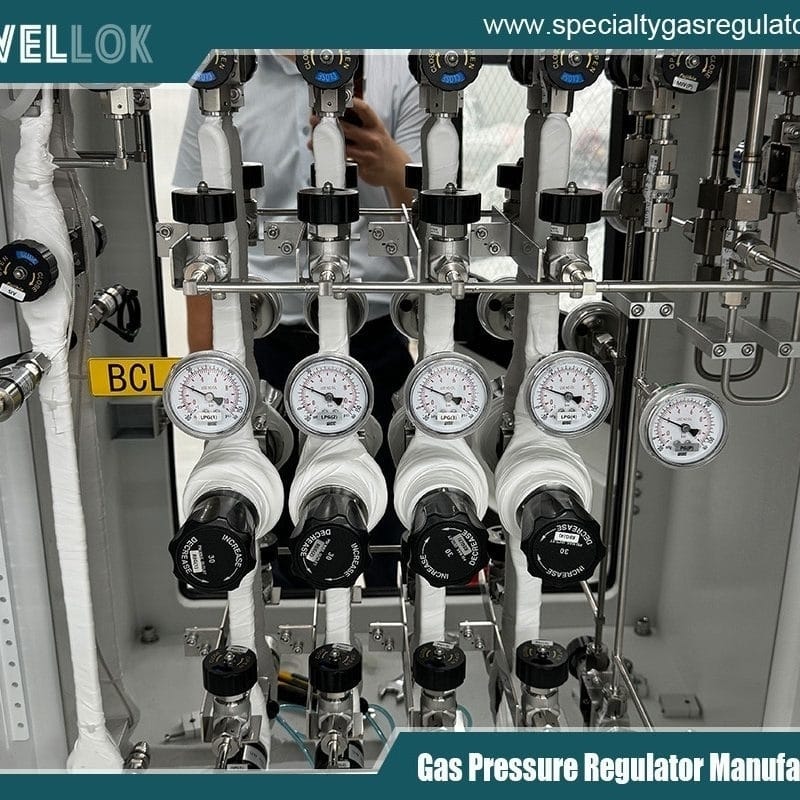

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Funktionsweise des automatischen Gasumschaltmechanismus
Ein automatisches Gasumschaltsystem, auch als Umschaltverteiler bekannt, ist eine technisch ausgereifte Fluidsteuerungsbaugruppe, die eine unterbrechungsfreie Gasversorgung gewährleistet, indem sie automatisch von einer Primärflasche (oder -bank) auf eine sekundäre Reserve umschaltet, sobald ein vordefinierter Druckschwellenwert erreicht ist.

Im Gegensatz zu manuellen Systemen, bei denen ein Bediener die Manometer überwachen und Ventile manuell betätigen muss, arbeitet ein automatisches System autonom. Diese Autonomie wird durch eine Differenzdrucklogik oder die Integration elektronischer Sensoren erreicht, was einen Betrieb rund um die Uhr ohne menschliches Eingreifen ermöglicht.

Technische Kernkomponenten
Die Integrität und Zuverlässigkeit eines Umschaltsystems hängen von der Qualität seiner einzelnen Komponenten ab. Hochleistungssysteme, wie beispielsweise solche aus Edelstahl 316L, umfassen in der Regel:

Zweistufige Druckregler: Die modernsten Verteiler nutzen einen zweistufigen Druckminderungsprozess. Die erste Stufe reduziert den hohen Eingangsdruck aus den Zylindern, während die zweite Stufe den Ausgangsdruck genau auf die Anforderungen der Anwendung abstimmt und so auch bei sinkendem Zylinderdruck für Stabilität sorgt.
Automatisches Umschaltventil: Das „Herz“ des Systems. Bei pneumatischen/mechanischen Ausführungen reagiert dieses Ventil auf den Druckunterschied zwischen den beiden Flaschenbänken. Bei elektronischen Ausführungen löst eine speicherprogrammierbare Steuerung (SPS) oder ein Mikrocontroller ein Magnetventil aus, sobald Sensoren einen Druckabfall erkennen.
Druckwandler und Manometer: Diese liefern Echtzeitdaten zum Status sowohl der primären als auch der sekundären Quelle.
Rückschlagventile: An jedem Einlass installiert, verhindern Rückschlagventile einen Rückfluss und eine Kreuzkontamination beim Austausch der Gasflaschen.
Spülventile: Integrierte Spülvorrichtungen ermöglichen es dem Bedienpersonal, bei Flaschenwechseln Luft und Feuchtigkeit aus den Leitungen zu entfernen und so die Gasreinheit zu gewährleisten.
Optische und akustische Alarme: Diese benachrichtigen das Personal, dass ein Wechsel stattgefunden hat und dass die leere Reihe ausgetauscht werden muss.

Konstruktionswerkstoffe: Die Rolle von Edelstahl 316L
Bei Spezialgasen – insbesondere bei korrosiven, toxischen oder ultrahochreinen (UHP) Gasen – ist die Wahl des Werkstoffs unverzichtbar. Edelstahl 316L ist aufgrund seiner überragenden Korrosionsbeständigkeit und geringen Ausgasungseigenschaften der Industriestandard.

In UHP-Anwendungen wie der Halbleiterfertigung werden Bauteile häufig elektropoliert, um eine Oberflächengüte von 5Ra oder besser zu erreichen. Diese ultraglatte Oberfläche minimiert das Festsetzen von Partikeln und verhindert die Ansammlung von Verunreinigungen, die die Integrität des Gasstroms beeinträchtigen könnten.

Funktionsprinzip: Das Druckdifferenzverfahren
Das gängigste mechanische Verfahren für die automatische Umschaltung basiert auf einer Druckdifferenz.

Systemaufbau: Sowohl die primäre als auch die sekundäre Zylinderbank sind angeschlossen und geöffnet. Der primäre Regler ist auf einen etwas höheren Ausgangsdruck eingestellt als der sekundäre Regler.
Verbrauch aus der Primärbank: Das System bezieht Gas aus der Primärbank, da deren höherer Sollwert das sekundäre Rückschlagventil geschlossen hält.
Die Umschaltung: Wenn sich die Primärflaschen dem Ende nähern, fällt der Druck unter den Sollwert des Sekundärreglers. Genau in diesem Moment „übernimmt“ der Sekundärregler die Versorgung.
Zurücksetzen: Sobald der Bediener die leeren Primärzylinder ausgetauscht hat, dreht er einen Griff oder setzt die elektronische Steuerung zurück, um die neuen Zylinder als Primärquelle festzulegen, und der Zyklus wird fortgesetzt.

Kritische Anwendungen
Halbleiter: Moderne Mikrochips benötigen einen konstanten Gasstrom aus Gasen wie Silan, Stickstofftrifluorid und Argon. Selbst ein Druckabfall von nur einer Millisekunde während einer Umschaltung kann einen Siliziumwafer ruinieren.
Laboratorien: Geräte für die Gaschromatographie und Massenspektrometrie benötigen stabile, hochreine Trägergase, um genaue Ergebnisse zu erzielen.
Krankenhäuser: Medizinische Gasverteiler sorgen dafür, dass lebenserhaltende Systeme wie Beatmungsgeräte ständig mit Sauerstoff oder Lachgas versorgt werden.
Erneuerbare Energien: Die Herstellung von Wasserstoff-Brennstoffzellen und die Produktion von Solarmodulen sind auf diese Systeme angewiesen, um Produktionslinien mit hohem Durchsatz aufrechtzuerhalten.

Sicherheits- und Leistungsstandards
Bei der Konzeption oder Implementierung eines automatischen Gasumschaltsystems ist die Einhaltung internationaler Normen von entscheidender Bedeutung. Dazu gehören die Einhaltung der ASME-Normen (American Society of Mechanical Engineers) für Druckbehälter und die CE-Zertifizierung für elektronische Komponenten. Darüber hinaus müssen Systeme, die mit brennbaren Gasen arbeiten, mit Flammendurchschlagsicherungen ausgestattet und geerdet sein, um statische Entladungen zu verhindern.

Wartung und Lebensdauer
Um eine hohe Lebensdauer (die bei Systemen der Spitzenklasse oft 1 Million Schaltvorgänge übersteigt) zu gewährleisten, ist eine regelmäßige Wartung erforderlich. Dazu gehören:

Dichtheitsprüfung: Regelmäßige Überprüfung aller Verbindungsstellen und Pigtail-Anschlüsse mittels Helium-Lecksuche oder spezieller Lösungen.
Kalibrierung der Regler: Sicherstellung, dass die Umschaltdruckgrenzwerte präzise bleiben.
Komponentenprüfung: Membranventile und Dichtungen auf Anzeichen von Verschleiß oder chemischer Zersetzung überprüfen.
Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Fazit

Das automatische Gasumschaltsystem ist ein Eckpfeiler des modernen industriellen Gasmanagements. Durch die Vermeidung menschlicher Fehler, die Minimierung von Ausfallzeiten und die Gewährleistung der absoluten Reinheit der Gasversorgung ermöglichen diese Systeme der Hightech-Industrie, die Grenzen von Präzision und Effizienz zu erweitern. Angesichts stetig steigender Anforderungen in der Fertigung wird die Integration von Komponenten aus Edelstahl 316L und fortschrittlicher Automatisierung auch weiterhin der Standard für die versorgungssichernde Gasversorgung bleiben.
