So wählen Sie das richtige UHP-Ventil für Argongas aus: Membran- vs. Balgventil

{{{sourceTextContent.subTitle}}}

So wählen Sie das richtige UHP-Ventil für Argongas aus: Membran- vs. Balgventil

{{{sourceTextContent.description}}}

In der Welt der modernen Fertigung und Forschung – von der Halbleiterherstellung über die Photovoltaik bis hin zur Luft- und Raumfahrt und der analytischen Chemie – ist die Integrität von Prozessgasen unverzichtbar. Argon ist als inertes Schutz- und Spülgas in diesen Bereichen allgegenwärtig. Sein Wert hängt jedoch vollständig von seiner Reinheit ab. Das Eindringen von Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) kann zu katastrophalen Ertragsverlusten, fehlerhaften Forschungsdaten oder dem Ausfall von Bauteilen führen.

Das Ventil ist oft das schwächste Glied in einem Versorgungssystem für ultrahochreines (UHP) Argongas. Es handelt sich um eine mechanische Vorrichtung mit beweglichen Teilen, die direkt im Gasstrom angeordnet sind, was sie zu einer Hauptstelle für potenzielles Eindringen, Einschließen und Ausgasen macht. Daher ist die Auswahl des richtigen Ventiltyps keine Frage der Bequemlichkeit, sondern eine grundlegende technische Entscheidung, die sich auf die Systemleistung, die Betriebssicherheit und die Gesamtbetriebskosten auswirkt.

Im Bereich der Argonversorgung konzentriert sich die Debatte überwiegend auf zwei überlegene Technologien: das Membranventil und das Metallbalgventil. Dieser Artikel bietet einen detaillierten technischen Vergleich und führt Ingenieure und Anlagenplaner durch die entscheidenden Parameter, um eine fundierte Wahl treffen zu können.

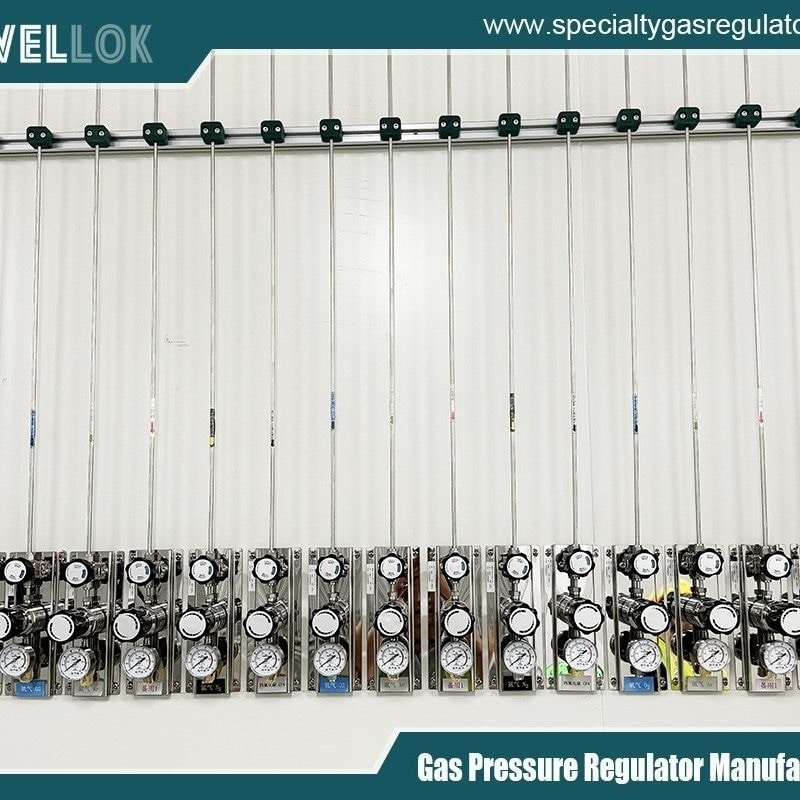

sih4-Gasventil-Verteilerkasten
sih4-Gasventil-Verteilerkasten
Die Herausforderung der Verunreinigung verstehen

Bevor Ventile bewertet werden, muss man verstehen, wofür sie ausgelegt sind:

Partikelbildung: Durch den inneren Verschleiß von Dichtungen und beweglichen Teilen entstehen mikroskopisch kleine Partikel.
Permeation: Die Diffusion von Atmosphärengasen (z. B. O₂, N₂, H₂O) durch Polymerdichtungen oder die Wände des Ventilkörpers.
Ausgasung: Die Desorption von Feuchtigkeit, Kohlenwasserstoffen und anderen flüchtigen Stoffen von inneren Oberflächen und Dichtungen.
Toträume und virtuelle Leckagen: Innere Hohlräume, in denen Gas stagnieren, eingeschlossen werden und langsam zurück in den Gasstrom gelangen kann.
Leckage: Sowohl extern (in die Atmosphäre) als auch intern (vom Antriebsstiel zum Ventilkörper).
UHP-Ventile sind so konstruiert, dass sie all diese Phänomene durch spezifische Konstruktionsprinzipien minimieren.

Das Membranventil – eine Konstruktion mit doppelter Abdichtung

Funktionsprinzip:
Ein Membranventil nutzt eine flexible Membran, typischerweise aus Polymer, als Dichtelement und Barriere. Die Antriebsspindel drückt die Membran auf einen erhöhten Sitz (Wehr) im Ventilkörper, um den Durchfluss zu unterbinden. Im zurückgezogenen Zustand hebt sich die Membran vollständig an und bietet einen glatten, ungehinderten Durchflussweg. Das entscheidende Merkmal ist, dass die Membran den Ventilmechanismus (Spindel, Feder, Antrieb) vollständig vom Prozessgas isoliert.

Wesentliche Vorteile für UHP-Argon:

Unübertroffene Isolierung: Die hermetisch abgedichtete Bauweise gewährleistet, dass keinerlei Leckagen von der Spindel in den Gasstrom (innere Leckage) auftreten und kein Kontakt des Gases mit dem Antriebsmechanismus besteht. Dies ist die größte Stärke dieses Ventils.
Minimales Innenvolumen und minimale Toträume: Im geöffneten Zustand ist der Strömungsweg gerade und kann extrem glatt sein, ähnlich wie bei einem Schlauch. Dies gewährleistet eine effiziente Spülung und minimale Verweilzonen.
Geringe Partikelbildung: Da keine dynamischen Spindeldichtungen dem Gas ausgesetzt sind und die primäre Dichtwirkung in der sanften Anpressung einer Membran an eine glatte Schwelle besteht, ist die Partikelbildung sehr gering.
Hervorragende Helium-Dichtheit: Die Konstruktionen können außergewöhnlich niedrige externe Leckraten erreichen (< 1 × 10⁻⁹ atm cm³/s He).
Korrosionsbeständigkeit: Die Gehäuse bestehen in der Regel aus 316L-Edelstahl (VIM/VAR – Vacuum Induction Melted/Vacuum Arc Remelted), und die mit dem Medium in Berührung kommende Membran kann aus hochinerten Werkstoffen wie PCTFE (Kalrez®) oder PTFE gefertigt werden.

Inhärente Einschränkungen:

Die Membran als Single Point of Failure: Die Membran ist ein Verschleißteil. Ihre Biegelebensdauer bestimmt die Zykluslebensdauer des Ventils. Ein Versagen kann zu einem katastrophalen Durchbruch führen.
Begrenzter Temperatur- und Druckbereich: Die Polymermembran schränkt die Betriebstemperaturen (typischerweise -20 °C bis 150 °C) und die Druckwerte (Vollvakuum bis ~1500 psi, je nach Ausführung) ein. Plötzliche Druckspitzen können sie beschädigen.
Permeationsrisiko: Obwohl bei hochwertigen Fluorpolymeren minimal, ist ein gewisses Maß an Permeation von Atmosphärengasen durch die Membran möglich, was für Anwendungen mit höchsten Reinheitsanforderungen kritisch sein kann.
Durchflusskoeffizient (Cv): Obwohl gut, kann der erhöhte Überlauf im Vergleich zu einem Vollanschluss-Balgventil einen etwas engeren Durchflussweg erzeugen.

Das Metallbalgventil – eine robuste Barriere aus Vollmetall

Funktionsprinzip:
Ein Balgventil nutzt einen hermetisch abgedichteten, gewellten Metallbalg als bewegliche Spindeldichtung. Die Spindel ist am oberen Ende des Balgs befestigt, der sich bei Betätigung ausdehnt und zusammenzieht. Die primäre Dichtung an der Spitze des Ventilschafts ist in der Regel ein Metallkegel (z. B. aus Edelstahl), der gegen einen Metallsitz abdichtet (oft mit einer weichen, inerten Dichtung wie Nickel oder Silber). Der Faltenbalg bildet eine dynamische, vollständig aus Metall bestehende Barriere zwischen dem Prozessgas und der Atmosphäre.

Wesentliche Vorteile des UHP-Argon-Gasventils:

Vollmetall-Durchflussweg für hohe Temperaturen: Der Faltenbalg, die Spindel und das Gehäuse bestehen vollständig aus Metall (316L-Edelstahl, Alloy 600 usw.), wodurch Ausgasung und Permeation von Polymeren verhindert werden. Dies ermöglicht ein Ausbrennen bei hohen Temperaturen (z. B. 300 °C+), um möglichst niedrige Ausgasungsraten zu erzielen.
Extreme Langlebigkeit und Hochdrucktauglichkeit: Metallbälge sind robust, halten sehr hohen Drücken (bis zu 6.000 psi oder mehr) stand und sind nicht wie eine Membran anfällig für plötzliche Ausfälle. Die Lebensdauer ist in der Regel sehr hoch (über 100.000 Zyklen).
Hervorragend geeignet für abrasive oder heiße Gase: Die Vollmetallkonstruktion ist ideal, wenn die Gefahr von Plasma, Hitze oder ungewöhnlichen Bedingungen besteht, die eine Polymermembran beschädigen würden.
Hohe Durchflusskapazität (Cv): Die Konstruktionen verfügen oft über einen durchgehenden, geraden Durchflussweg mit minimaler Drosselung und bieten somit eine hervorragende Durchflussleistung.
Zuverlässiges, vorhersehbares Ausfallverhalten: Ein Faltenbalg versagt typischerweise durch die Entstehung eines kleinen Lecks, das durch einen Anstieg des Gehäusedrucks oder bei einer Dichtheitsprüfung erkennbar ist, und nicht durch ein plötzliches Bersten.

Inhärente Einschränkungen:

Virtuelles Volumen: Die Falten des Faltenbalgs bilden kleine, schwer zu spülende Volumina, in denen sich Gas ansammeln kann. Dies ist ein „virtuelles Leck“. Hochwertige Konstruktionen minimieren dies durch Tiefziehtechniken und spezielle Spülvorrichtungen.
Metall-auf-Metall-Verschleißpartikel: Bei der Dichtwirkung kommt es häufig zu Metall-auf-Metall-Kontakt (Ventilkegel/Sitz), wodurch Metallpartikel entstehen können. Varianten mit weichem Sitz mildern dies ab.
Ermüdung des Faltenbalgs: Der Faltenbalg ist zwar langlebig, unterliegt jedoch zyklischer Ermüdung. Seine Lebensdauer hängt von der Hublänge, dem Druckunterschied und dem Werkstoff ab.
Potenzial für interne Leckage: Wenn die primäre Ventilkegeldichtung verschleißt, kann es zu interner Leckage kommen, die jedoch nicht zu einer Kontamination der Umgebungsluft führt.

Direkter Vergleich & Entscheidungsmatrix

Parameter Membranventil Metallbalgventil Fazit
Primäre Dichtungsbarriere Polymermembran Metallbalg Metallbalg hinsichtlich Temperaturbeständigkeit/Robustheit; Membran für perfekte Isolierung.
Maximale Reinheit (Ausgasung) Hervorragend (mit Ausbrennen) Überragend (Ganzmetall, höhere Ausbrenntemperaturen) Das Metallbalgventil gewinnt aufgrund der absolut niedrigsten Ausgasungswerte.
Interne Leckage (Spindel zum Gehäuse) Null (vollständig isoliert) Möglich (über Tellerdichtung) Die Membran ist die definitive Lösung zur Verhinderung einer Kontamination vom Spindel zum Gehäuse.
Partikelbildung Sehr gering Gering (möglich durch Metalldichtung) Die Membran hat einen leichten Vorteil, aber beide sind in UHP-Ausführungen ausgezeichnet.
Lebensdauer und Vorhersagbarkeit Gut (10.000–100.000 Zyklen). Ausfall tritt plötzlich ein. Sehr hoch (über 100.000 Zyklen). Ausfall erfolgt allmählich (Leckage). Balg für Anwendungen mit hoher Zyklenanzahl oder kritischen Zuverlässigkeitsanforderungen.
Druck und Temperatur Durch die Membran begrenzt (z. B. 1.500 psi, 150 °C) Hoch (z. B. 6.000 psi, 450 °C) Balgventile für hohe Druck- und Temperaturbereiche oder Ausbrennen > 200 °C.
Durchflussleitfähigkeit (Cv) Gut Typischerweise höher (Full-Port-Ausführungen) Balgventile für Anwendungen mit hohem Durchfluss.
Scheinbare Leckagen / Spülung Hervorragend (glatte Oberfläche, minimales Innenvolumen) Gut (erfordert sorgfältige Konstruktion zur Minimierung des Faltenbalgvolumens) Membranen lassen sich einfacher vollständig spülen.
Gesamtbetriebskosten Geringere Anschaffungskosten; Kosten für den Membranwechsel. Höhere Anschaffungskosten; sehr geringer Wartungsaufwand. Membranen für Anwendungen mit geringer Zykluszahl, Faltenbälge für Anwendungen mit hoher Zykluszahl bzw. niedrige Lebenszykluskosten.

Anwendungsorientierte Auswahlrichtlinien

Wählen Sie ein Membranventil, wenn:

Absolute Isolation von größter Bedeutung ist: In Analysegeräten (z. B. GC-MS, ICP-MS) oder empfindlichen Prozessen, bei denen jegliches Risiko, dass Schmierstoffe oder Ausgasungen des Stellantriebs in die Probe gelangen, inakzeptabel ist.
Schnelles Spülen und geringes Totvolumen sind entscheidend: In der Gaschromatographie oder in Verteilersystemen, bei denen das Volumen des Ventilraums direkten Einfluss auf die Reaktionszeit des Systems und die Peakform hat.
Die Betriebsbedingungen sind moderat: Ihr Argon-System arbeitet innerhalb der Standardbereiche für Temperatur (<150 °C) und Druck (<1500 psi).
Die Kosten sind ein wesentlicher Faktor bei Anwendungen mit geringer Zyklusfrequenz: Für Systeme, in denen Ventile nur selten betätigt werden (z. B. Absperrventile für Gasschränke).

Wählen Sie ein Metallbalgventil, wenn:

Extreme Reinheit mit Ausbrennen erforderlich ist: In Zuführsystemen für Halbleiter-Vorläufer oder Weltraumsimulationskammern, in denen UHV-/UHP-Bedingungen vollständig metallische, ausbrennbare Dichtungen bis zu Verunreinigungsgraden im ppb-/ppt-Bereich erfordern.
Haltbarkeit und hohe Zyklenlebensdauer erforderlich sind: In automatisierten Prüfständen, bei häufigem Umschalten von Verteilerblöcken oder in allen Anwendungen, die Hunderte von Zyklen pro Tag erfordern.
Hoher Druck oder hohe Temperaturen vorliegen: Für die Hochdruck-Argonversorgung (z. B. zum Sputtern) oder Systeme, die einer In-situ-Ausbrennung unterzogen werden.
Zuverlässigkeit und planbare Wartung sind entscheidend: In schwer zugänglichen oder sicherheitskritischen Systemen, in denen ein allmählicher Ausfallmodus (erkennbares Leck) einem plötzlichen Ausfall vorzuziehen ist.
sih4-Gasventil-Verteilerbox
sih4-Gasventil-Verteilerbox
Fazit

Bei der Wahl zwischen einem Membran- und einem Balgventil für UHP-Argon geht es nicht darum, eine allgemein „bessere“ Technologie zu finden, sondern darum, die Ventileigenschaften auf die Prioritäten des Systems abzustimmen.

Das Membranventil verkörpert die Philosophie der „perfekten Eindämmung“. Es opfert etwas an Robustheit und Temperaturgrenzen, um eine kompromisslose Barriere zwischen dem Prozess und der mechanischen Welt zu schaffen. Es ist das Skalpell des Chirurgen – präzise, sauber und ideal für kontrollierte Umgebungen.
Das Metallbalgventil verkörpert die Philosophie der „robusten Integrität“. Es setzt auf eine Vollmetallkonstruktion für höchste Stabilität, Langlebigkeit und Hochtemperaturbeständigkeit, während der Kompromiss beim inneren virtuellen Volumen sorgfältig abgewogen wird. Es ist das industrielle Arbeitstier – leistungsstark, zuverlässig und für anspruchsvolle Bedingungen ausgelegt.
Für die meisten UHP-Argon-Gasventilanwendungen gilt: Wenn Ihr System bei über 150 °C ausgeheizt werden kann oder extreme Langlebigkeit erfordert, ist das Metallbalgventil die standardmäßige Wahl nach Industriestandard. Wenn Ihre Anwendung sehr empfindlich auf das Innenvolumen reagiert, unter moderaten Betriebsbedingungen läuft und höchste Isolierung des Stellantriebs erfordert, ist das Membranventil eine hervorragende und oft wirtschaftlichere Lösung.

Beachten Sie stets die zertifizierten Spezifikationen des Herstellers hinsichtlich Leckraten, Partikelzahlen, Ausgasungsdaten und Cv-Werten. Letztendlich ist die beste Wahl diejenige, die die erforderliche Reinheit, Zuverlässigkeit und den besten Wert für Ihre spezifische Argon-Anwendung bietet.

Weitere Informationen zur Auswahl des UHP-Ventils für Argongas – Membran- vs. Faltenbalgventil – finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
