Technische Analyse von UHP-Druckreglern mit gebundener Membran in modernen Gasversorgungssystemen

{{{sourceTextContent.subTitle}}}

Technische Analyse von UHP-Druckreglern mit gebundener Membran in modernen Gasversorgungssystemen

{{{sourceTextContent.description}}}

Technische Analyse von UHP-Druckreglern mit gekoppelter Membran in modernen Gasversorgungssystemen

Einleitung: Die entscheidende Rolle der Druckregelung in UHP-Umgebungen
In der modernen Hightech-Fertigung – von Halbleitern über Photovoltaik bis hin zur Luft- und Raumfahrt – ist die Integrität der Gasversorgungssysteme von größter Bedeutung. Das Herzstück dieser Systeme bildet der UHP-Druckregler (Ultra-High Purity) mit verbundener Membran. Da die Geometrien der Bauelemente auf einen Maßstab unter 5 nm schrumpfen, schwindet der Spielraum für Fehler in Bezug auf Gasverunreinigungen, Druckinstabilität und Leckagen.

Der UHP-Druckregler mit gekoppelter Membran ist nicht bloß ein Ventil; er ist ein Präzisionsinstrument, das entwickelt wurde, um die Lücke zwischen Hochdruck-Großspeichern und empfindlichen Prozesskammern zu überbrücken. Dieser Artikel bietet eine umfassende technische Untersuchung seiner Architektur, der Mechanik des Designs mit verbundener Membran, materialwissenschaftlicher Überlegungen sowie seiner unverzichtbaren Rolle in globalen Lieferketten.

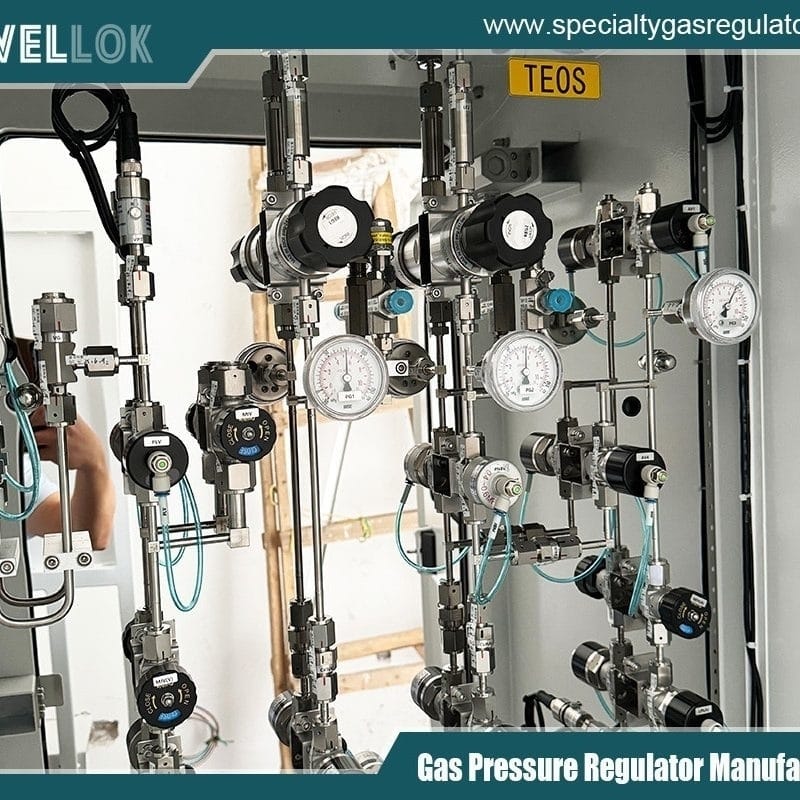

UHP-Gasdruckregler aus 316L-Edelstahl
UHP-Gasdruckregler aus 316L-Edelstahl
Definition der „Tied-Diaphragm“-Architektur
Um die Bedeutung der „Tied“-Konstruktion zu verstehen, muss man zunächst die Grenzen herkömmlicher Druckminderer kennen. Bei einem herkömmlichen Druckminderer sind die Membran und der Kegel (das interne Bauteil, das den Durchfluss regelt) zwei getrennte Einheiten, die durch Federspannung oder Gasdruck zusammengehalten werden.

Bei einem UHP-Druckregler mit gekoppelter Membran ist die Membran mechanisch mit dem Ventilkegel verbunden – also „gekoppelt“. Diese mechanische Verbindung stellt sicher, dass das Ventil, wenn sich die Membran nach oben bewegt (aufgrund eines Abfalls des Ausgangsdrucks oder einer manuellen Einstellung), den Ventilkegel physisch in die geöffnete Position zieht. Umgekehrt drückt die Membran den Ventilkegel in den Sitz, wenn der Regler geschlossen wird.

2.1 Vorteile der mechanischen Verbindung

Sicheres Absperren: Standardregler nutzen Federkraft, um den Kegel zu schließen. Wenn Partikel oder ein „Sitzkriechen“ auftreten, kann die Dichtung versagen. Die gebundene Konstruktion ermöglicht es dem Anwender, den Kegel manuell in den Sitz zu drücken, wodurch eine leckagefreie Abdichtung auch bei geringfügigen Verunreinigungen gewährleistet ist.
Umgang mit gefährlichen Gasen: Viele UHP-Prozesse beinhalten pyrophore, toxische oder korrosive Gase (z. B. Silan, Phosphin, Chlorwasserstoff). Die verbundene Membran stellt sicher, dass der Regler nicht „offen ausfällt“, wodurch katastrophale Gasfreisetzungen verhindert werden.
Reduzierung der Hysterese: Die direkte Verbindung verringert das „Spiel“ zwischen den Komponenten und sorgt für ein lineareres und besser vorhersehbares Ansprechverhalten bei Druckänderungen.

Werkstoffkunde und Oberflächenintegrität
Im UHP-Bereich müssen die „benetzten“ Oberflächen – also diejenigen, die mit dem Gas in Kontakt kommen – chemisch inert und physikalisch glatt sein.

3.1 Edelstahl 316L und Elektropolieren

Der Industriestandard für das Gehäuse eines UHP-Druckreglers mit gebundener Membran ist Edelstahl 316L, der häufig durch Einfach- oder Doppelschmelzverfahren (VIM/VAR) veredelt wird, um Einschlüsse zu reduzieren. Um den UHP-Status zu erreichen, werden diese Gehäuse elektropoliert. Dieser elektrochemische Prozess beseitigt auf mikroskopischer Ebene die „Erhebungen und Vertiefungen“ der Metalloberfläche und erzielt eine Oberflächengüte von 10 Ra oder weniger. Dadurch wird verhindert, dass sich Feuchtigkeit und Partikel auf der Oberfläche festsetzen (Ausgasung).

3.2 Speziallegierungen für korrosive Betriebsbedingungen

Bei Gasen wie wasserfreiem HCl oder HBr kann selbst Edelstahl 316L der Lochfraßkorrosion erliegen. In diesen Fällen wird die Membran – das am stärksten beanspruchte Bauteil – in der Regel aus hochfesten Legierungen wie Hastelloy C-22 oder Elgiloy gefertigt. Diese Werkstoffe bieten eine hervorragende Ermüdungslebensdauer und Beständigkeit gegen chemische Einwirkungen.

Leistungskennzahlen: Droop, Einfluss des Versorgungsdrucks und Dichtheit
Bei der Auslegung eines UHP-Druckreglers mit gekoppelter Membran konzentrieren sich Ingenieure auf drei entscheidende Leistungskurven.

4.1 Das Phänomen des „Droop“

Droop bezeichnet den Abfall des Ausgangsdrucks bei steigendem Durchfluss. Ein hochwertiger UHP-Regler ist mit einer großen Messmembran ausgestattet, um diesen Effekt zu minimieren. Die Konstruktion mit gebundener Membran trägt dazu bei, einen stabilen „Sollwert“ bei schwankenden Durchflussbedingungen aufrechtzuerhalten, was für Prozesse wie die Atomlagenabscheidung (ALD) von entscheidender Bedeutung ist.

4.2 Der Versorgungsdruckeffekt (SPE)

Der SPE tritt auf, wenn der Eingangsdruck (aus einer sich leerenden Gasflasche) abfällt, wodurch der Ausgangsdruck ansteigt. Da der Mechanismus mit gekoppelter Membran eine bessere Kontrolle über die Position des Kegels ermöglicht, können Hersteller die interne Geometrie so abstimmen, dass ein SPE von weniger als 1 % erreicht wird – das bedeutet, dass bei jedem Druckabfall von 100 PSI im Tank der Prozessdruck nur um 1 PSI schwankt.

4.3 Dichtheit und Ausgasung

Leckagen in einem UHP-System werden auf zwei Arten gemessen:

Innere Leckage: Eindringen von Atmosphärenluft in den Gasstrom.
Sitzüberquerende Leckage: Gas, das den geschlossenen Kegel umgeht.
UHP-Druckregler mit gebundener Membran werden einer Helium-Dichtheitsprüfung mit Werten von bis zu 1 × 10⁻⁹ atm cc/s unterzogen. Dieses Dichtheitsniveau ist zwingend erforderlich, um zu verhindern, dass Sauerstoff und Feuchtigkeit in die Leitung gelangen, was zu einer Oxidation der Wafer und zum Verlust ganzer Produktionschargen führen würde.

Anwendungsprofile
5.1 Halbleiterfertigung (die „Fab“)

Innerhalb der Fab sind diese Regler in Gasschränken und Ventilverteilerkästen (VMBs) zu finden. Sie beziehen Hochdruckgas aus dem Sub-Fab-Bereich und regeln es auf präzise Werte für die Anlagen. Hier wird der Regler mit gekoppelter Membran bevorzugt, da er die schnellen Zyklen bewältigen kann, die moderne Lithografie- und Ätzgeräte erfordern.

5.2 Analyselabore und Messtechnik

In der Gaschromatographie und Massenspektrometrie wird das Grundrauschen des Geräts oft durch die Stabilität des Trägergases bestimmt. Ein UHP-Druckregler mit gebundener Membran sorgt für die „dead-flat“-Druckregelung, die erforderlich ist, um Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) nachzuweisen.

Bewährte Verfahren für Installation und Wartung
Um den UHP-Status eines Druckreglers mit gebundener Membran aufrechtzuerhalten, müssen bestimmte Protokolle befolgt werden:

Spülen: Vor der Installation muss das System mit hochreinem Stickstoff oder Argon gespült werden, um Luftfeuchtigkeit zu entfernen.
Montage im Reinraum: Regler sollten ausschließlich in einer Reinraumumgebung der Klasse 100 (ISO 5) oder besser ausgepackt und installiert werden.
Orbitalschweißen: Die meisten UHP-Regler verfügen über Anschlüsse oder Rohrstutzen für das Orbitalschweißen. Dadurch entfällt die Notwendigkeit von Gewinden, die eine Hauptquelle für die Partikelbildung darstellen.

Zukünftige Trends: Digitale Integration und Miniaturisierung
Im Zuge der Entwicklung der Branche hin zu „Industrie 4.0“ entstehen derzeit „intelligente“ UHP-Druckregler mit gebundener Membran. Diese Geräte verfügen über integrierte Druckwandler und IoT-Konnektivität, sodass Fabrikleiter den Gasverbrauch und den Zustand der Regler in Echtzeit überwachen können. Da zudem der Platz in der Fertigungsanlage immer kostbarer wird, werden „Mini-Regler“ mit derselben Zuverlässigkeit wie Regler mit gekoppelter Membran entwickelt, die in engere Einbauräume passen.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit
Der UHP-Druckregler mit gekoppelter Membran ist ein Meisterwerk des Maschinenbaus. Durch die Kombination der Sicherheit eines mechanischen Gestänges mit der Reinheit elektropolierter exotischer Legierungen ermöglicht er die Herstellung der Mikrochips, die unsere moderne Welt antreiben. Für Ingenieure und Beschaffungsspezialisten ist die Auswahl des richtigen Druckreglers – unter Berücksichtigung von Druckabfall, Materialverträglichkeit und Leckageraten – nicht nur eine technische Entscheidung, sondern eine grundlegende Voraussetzung für operative Exzellenz in Hochreinheitsumgebungen.
