PH3-Gasregler für Gasversorgungssysteme in Elektronikqualität: Konstruktion, Herausforderungen und Sicherheitsanforderungen

{{{sourceTextContent.subTitle}}}

PH3-Gasregler für Gasversorgungssysteme in Elektronikqualität: Konstruktion, Herausforderungen und Sicherheitsanforderungen

{{{sourceTextContent.description}}}

Das unermüdliche Streben nach kleineren, leistungsstärkeren und effizienteren Halbleiterbauelementen erfordert eine beispiellose Reinheit und Präzision in den Fertigungsprozessen. Im Zentrum vieler fortschrittlicher Dotierungs-, Epitaxie- und Dünnschichtabscheidungsverfahren steht Phosphin (PH₃), ein hochgiftiges, pyrophores und kritisches Vorläufergas. Seine sichere, stabile und kontaminationsfreie Zufuhr von der Gasquelle zur Prozesskammer ist von größter Bedeutung – eine Aufgabe, die vorwiegend vom Gasregler gesteuert wird. Dieser Fachartikel befasst sich eingehend mit dem speziellen Design, den betrieblichen Herausforderungen, der Materialwissenschaft und den strengen Sicherheitsprotokollen, die für PH₃-Gasregler in Gasversorgungssystemen für die Elektronikindustrie charakteristisch sind. Wir untersuchen, wie diese Komponenten konstruiert sind, um ultrahohe Reinheit (UHP) aufrechtzuerhalten, eine konsistente Druckregelung zu gewährleisten und die mit PH₃ verbundenen extremen Gefahren zu mindern, wodurch die Integrität der Halbleiterfertigung gesichert wird.

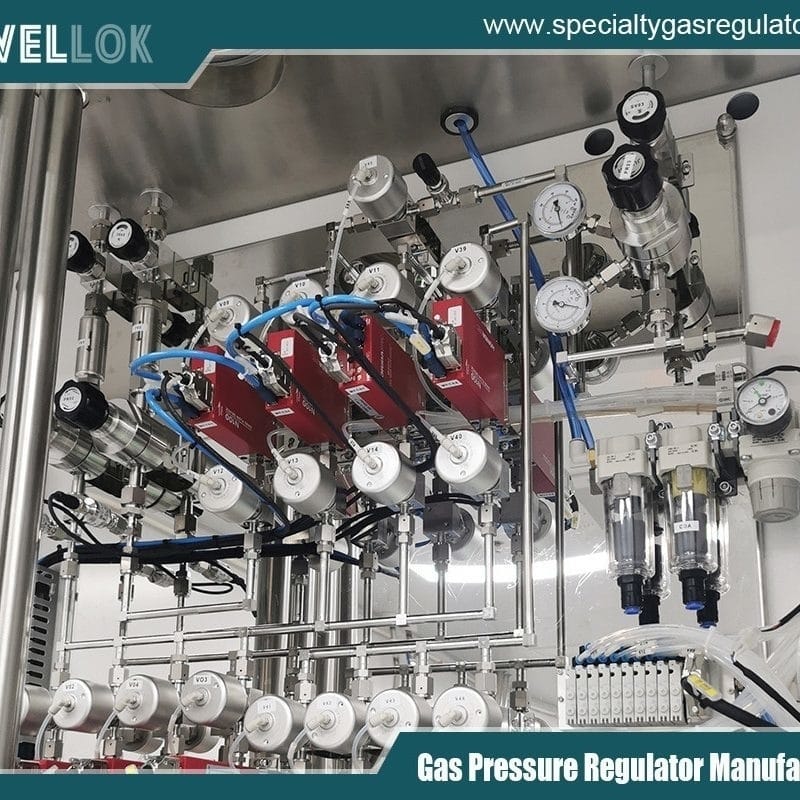

Hersteller von Gasflaschen-Umschaltverteilern
Hersteller von Gasflaschen-Umschaltverteilern
Die entscheidende Rolle von PH₃ in der Halbleiterfertigung
Die moderne Halbleiterfertigung stützt sich auf eine Reihe von Spezialgasen, um die elektrischen und strukturellen Eigenschaften von Siliziumwafern zu verändern. PH₃ ist als Phosphorquelle unverzichtbar für die n-Typ-Dotierung, die Bildung entscheidender Bereiche in Transistoren sowie für die Abscheidung von phosphordotierten Siliziumschichten (z. B. Poly-Si, SiP) mittels chemischer Gasphasenabscheidung (CVD) oder Atomlagenabscheidung (ALD). Diese Anwendungen erfordern die Zufuhr des Gases bei spezifischen, streng kontrollierten Drücken und Durchflussraten, oft im pulsierenden oder präzisen stationären Betrieb.
Jede Abweichung – sei es eine Druckschwankung, die Bildung von Partikeln oder eine metallische Verunreinigung – kann zu Schwankungen der Dotierungskonzentration, Unebenheiten im Film oder zum Ausfall des Bauteils führen, was sich direkt auf die Ausbeute und die Leistung auswirkt. Der Gasregler, der zwischen der Hochdruckflasche oder der Großversorgung und der Zuleitung positioniert ist, stellt den ersten und entscheidenden Kontrollpunkt dar. Für ein so gefährliches und empfindliches Gas wie Phosphin ist dieser Regler keine Standardkomponente, sondern ein Meisterwerk der Präzisionstechnik und des Sicherheitsdesigns.

Einzigartige Eigenschaften von PH₃ und damit verbundene Herausforderungen
Die Entwicklung eines Reglers für PH₃ beginnt mit einem gründlichen Verständnis seiner anspruchsvollen Eigenschaften:
Hohe Toxizität: PH₃ hat einen zeitgewichteten Durchschnittsgrenzwert (TWA) für die Exposition, der typischerweise unter 0,1 ppm liegt. Selbst winzige Leckagen sind tödlich. Dies erfordert eine Dichtheit, die um eine Größenordnung strenger ist als bei Inertgasen.
Pyrophorität: Phosphin kann sich in der Luft bei Konzentrationen oberhalb seiner unteren Entzündbarkeitsgrenze (~1,8 %) spontan entzünden. Dies erfordert Konstruktionen, die das Eindringen von Luft verhindern und Zündquellen ausschließen.
Reaktivität und Zersetzung: PH₃ kann sich bei erhöhten Temperaturen oder bei Kontakt mit bestimmten Materialien zersetzen und dabei feste Phosphorablagerungen bilden. Diese können die Düsen von Druckreglern, Anschlüsse und Ventile verstopfen, was zu Funktionsstörungen führt und gefährliche Partikel erzeugt.
Anforderungen an ultrahohe Reinheit: Für PH₃ in Elektronikqualität gelten Reinheitsgrade, die für metallische Verunreinigungen in Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) angegeben werden. Der Regler darf keinerlei Verunreinigungen (Metallionen, Partikel, Feuchtigkeit, Kohlenwasserstoffe) hinzufügen.
Korrosivität: Obwohl PH₃ nicht so stark korrosiv ist wie HF, erfordern seine Zersetzungsprodukte und mögliche Wechselwirkungen mit Feuchtigkeit eine sorgfältige Materialauswahl.

Konstruktionsphilosophie und Hauptmerkmale von PH₃-Gasreglern
Das zentrale Konstruktionsziel besteht darin, eine präzise und stabile Regelung des Ausgangsdrucks zu gewährleisten und gleichzeitig als absolute Barriere gegen Verunreinigungen und Leckagen zu fungieren. Zu den Hauptmerkmalen gehören:
3.1. Werkstoffauswahl und Oberflächenbehandlungen

Gehäuse und interne Komponenten: Hochwertiger Edelstahl 316L oder 316L VIM/VAR (Vakuum-Induktionsschmelze/Vakuum-Lichtbogen-Umschmelzung) ist aufgrund seiner hervorragenden Korrosionsbeständigkeit und geringen Ausgasungseigenschaften Standard. Für die anspruchsvollsten Anwendungen kommen Nickellegierungen oder speziell passivierte Stähle zum Einsatz.
Oberflächenbeschaffenheit: Alle medienberührten Oberflächen werden einer umfassenden Elektropolierung unterzogen, um eine spiegelglatte Oberfläche zu erzielen (z. B. Ra < 10 µZoll). Dies minimiert die Oberfläche, reduziert Adsorptions- und Desorptionsstellen für Feuchtigkeit und Gase und verhindert die Bildung von Partikeln.
Membran: Das Herzstück des Druckmesselements ist eine geschweißte Metallmembran, die in der Regel aus Edelstahl 316L oder Hastelloy gefertigt ist. Elastomermembranen sind aufgrund von Permeations-, Ausgasungs- und Zersetzungsrisiken strengstens verboten.
Dichtungen: Bei allen statischen Dichtungen kommen Metalldichtungen (z. B. ConFlat® mit Kupfer- oder Nickeldichtungen) oder, falls erforderlich, ultrareine, mit PH₃ kompatible O-Ringe aus Perfluorelastomer (FFKM) zum Einsatz. Die dynamische Abdichtung wird auf ein Minimum reduziert und erfolgt, wo erforderlich, mithilfe fortschrittlicher, balgabgedichteter Konstruktionen, um Spindelleckagen zu vermeiden.
3.2. Kontaminationskontrolle

Minimierung des Totvolumens: Die Innenvolumina sind extrem klein ausgelegt, um eine schnelle Spülung zu ermöglichen und die Menge an Gas zu reduzieren, das sich zersetzen oder eingeschlossen werden könnte.
Partikelmanagement: Die inneren Geometrien sind so optimiert, dass keine Einschlusszonen entstehen. Die Komponenten werden in Reinräumen der ISO-Klasse 4 (Klasse 10) oder besser montiert, und die Regler werden in sauberem, trockenem Stickstoff verpackt.
Spül- und Entlüftungsanschlüsse: Strategisch platzierte Spülanschlüsse ermöglichen eine gründliche Spülung des Reglergehäuses und des Hohlraums vor und nach dem Einsatz, wodurch der Kontakt zwischen Luft und PH₃ verhindert und etwaige Zersetzungsprodukte entfernt werden. Entlüftungsanschlüsse sind für die sichere Ableitung in ein Gaswäschersystem ausgelegt.
3.3. Druckregelung und Stabilität

Federbelastet vs. kuppelbelastet: Für hochpräzise Anwendungen werden kuppelbelastete (Kolben-)Regler oft gegenüber federbelasteten Typen bevorzugt. Ein reines, inertes „Kuppelgas“ (wie N₂ oder He) wirkt auf die Membran und sorgt für einen stabileren Ausgangsdruck, der weder durch einen Abfall des Versorgungsdrucks („Droop“) noch durch Schwankungen der Federkonstante beeinflusst wird. Dadurch wird der Regelmechanismus vom Prozessgas getrennt.
Durchflusscharakteristik: Der Regler ist so ausgelegt, dass er eine für die Anwendung ausreichende Durchflusskapazität (Cv) bereitstellt und gleichzeitig die Stabilität bei sehr niedrigen Durchflussraten gewährleistet, wie sie bei ALD- und einigen CVD-Prozessen üblich sind.

Die überragende Bedeutung von Sicherheitssystemen
Sicherheit ist kein Zusatz, sondern ein integriertes Konstruktionsprinzip.
Dichtheit: Alle Regler werden einer 100-prozentigen Helium-Dichtheitsprüfung mit einer Empfindlichkeit von 1 × 10⁻⁹ atm·cc/s oder besser unterzogen. Dies stellt sicher, dass kein PH₃ in die Umgebung entweichen kann.
Integrierte Absperrventile: Viele PH₃-Regler sind Teil eines „Gas-Stick“-Moduls, das ein vorgeschaltetes manuelles oder pneumatisches Absperrventil (SOV) sowie ein nachgeschaltetes SOV umfasst. Der Regler selbst kann in „Closed-Bonnet“-Bauweise ausgeführt sein. Dadurch lässt sich der Regler vollständig isolieren, was einen sicheren Austausch ermöglicht.
Überdruckschutz: Auf der Niederdruckseite ist eine spezielle Berstscheibe oder ein Sicherheitsüberdruckventil installiert, das in ein Abgasreinigungssystem für giftige Gase entlüftet, um vor Überdruck durch nachgeschaltete Verstopfungen oder einen Reglerausfall zu schützen.
Materialverträglichkeit: Alle medienberührten Werkstoffe werden streng auf ihre Verträglichkeit mit PH₃ geprüft, um katalytische Zersetzung oder Korrosion zu verhindern.
Feuerbeständige Bauweise: Die Komponenten sind so ausgelegt, dass sie einer Brandbelastung über einen festgelegten Zeitraum standhalten, um einen katastrophalen Ausfall im Falle eines Brandes in der Anlage zu verhindern.

Systemintegration und Handhabungsprotokolle
Der Regler ist nur ein Knotenpunkt in einem sicheren Versorgungssystem. Die ordnungsgemäße Integration ist entscheidend:
Gasschränke: PH₃-Regler sind in ständig belüfteten, verstärkten Gasschränken untergebracht, die mit Giftgaswarnmonitoren (TGMs) ausgestattet sind, die bei Bruchteilen des TWA-Wertes Alarm auslösen. Die Schränke verfügen über eine automatische Brandbekämpfung und sind mit Spülsystemen verriegelt.
Spülverfahren: Vor dem Öffnen eines beliebigen Teils des Systems zur Atmosphäre und vor dem Einleiten von PH₃ sind strenge, mehrstufige Spülverfahren unter Verwendung von trockenem, sauerstofffreiem Stickstoff vorgeschrieben.
Abgasreinigungssysteme: Alle Abgas- und Entlüftungsleitungen vom Regler und vom Schrank führen direkt zu einem speziellen, hocheffizienten PH₃-Wäscher (in der Regel mittels chemischer Oxidation oder thermischer Zersetzung), bevor Abgase freigesetzt werden.
Wechselverfahren: Der Austausch von Gasflaschen und Reglern erfolgt gemäß detaillierten, schriftlich festgelegten Arbeitsgenehmigungen (Safe Work Permits, SWPs), häufig unter Verwendung von „Double-Block-and-Bleed“- oder Spülverfahren, wobei das Personal geeignete persönliche Schutzausrüstung (PSA) trägt und eine kontinuierliche Gasüberwachung gewährleistet ist.

Zukünftige Trends und Entwicklungen
Da die Prozessknoten weiter schrumpfen und neue Architekturen wie 3D-NAND- und Gate-All-Around-Transistoren (GAA) aufkommen, steigen die Anforderungen an die Gasversorgung:
Höhere Reinheit: Es werden Regler mit noch geringerer Partikelbildung und noch geringerem Auslaugen metallischer Verunreinigungen benötigt.
Verbesserte Stabilität für ALD/ALE: Schnellere Reaktionszeiten und eine äußerst stabile Druckregelung für die Impulsabgabe im Subsekundenbereich.
Intelligente Überwachung: Integration von Druck-, Temperatur- und sogar Partikelsensoren mit digitaler Kommunikation (Industrie 4.0) für vorausschauende Wartung, Echtzeit-Zustandsüberwachung und Rückverfolgbarkeit.
Alternative Zufuhrmethoden: Die Industrie erforscht sicherere Alternativen zu Hochdruck-PH₃-Flaschen, beispielsweise mit festen Quellen oder Niederdruck-Bubblern, was völlig neue Regler- und Verdampferkonstruktionen erfordern würde.
UHP-316L-Edelstahl-Gasdruckregler
UHP-316L-Edelstahl-Gasdruckregler
Fazit
Der PH₃-Gasregler in einem Versorgungssystem für die Elektronikindustrie ist eine kritische und hochentwickelte Komponente, die an der Schnittstelle zwischen extremer Präzision und extremer Gefährlichkeit arbeitet. Seine Konstruktion zeugt von fortschrittlicher Materialwissenschaft, Präzisionsbearbeitung und einem grundlegenden Bekenntnis zur Sicherheit. Durch die Gewährleistung einer stabilen, reinen und kontrollierten Zufuhr dieses unverzichtbaren, aber gefährlichen Vorläufers ermöglichen diese spezialisierten Regler direkt die Herstellung der fortschrittlichen Mikroelektronik, die die moderne Welt antreibt. Ihre kontinuierliche Weiterentwicklung, geleitet von den beiden obersten Geboten Reinheit und Sicherheit, wird für den Weg der Halbleiterindustrie entlang des Moore’schen Gesetzes und darüber hinaus unverzichtbar bleiben.
Weitere Informationen zu PH3-Gasreglern für Gasversorgungssysteme in Elektronikqualität – einschließlich Konstruktion, Herausforderungen und Sicherheitsanforderungen – finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
