Hochreine Trimethylaluminium (TMA)-Gasverteiler für ALD- und CVD-Anlagen

{{{sourceTextContent.subTitle}}}

Hochreine Trimethylaluminium (TMA)-Gasverteiler für ALD- und CVD-Anlagen

{{{sourceTextContent.description}}}

Das unermüdliche Streben nach kleineren, schnelleren und effizienteren Halbleiterbauelementen und funktionalen Dünnschichten hat die Atomlagenabscheidung (ALD) und die chemische Gasphasenabscheidung (CVD) zu grundlegenden Fertigungstechniken gemacht. Im Zentrum vieler Verfahren zur Abscheidung von Hoch-κ-Dielektrika (z. B. Al₂O₃), Diffusionsbarrieren und III-Nitrid-Halbleitern steht der metallorganische Vorläufer Trimethylaluminium (TMA). Die hohe Reaktivität, Pyrophorität und Feuchtigkeitsempfindlichkeit von TMA stellen jedoch enorme Herausforderungen für dessen sichere und präzise Zuführung dar. Der Gasverteiler – das Netzwerk aus Ventilen, Rohrleitungen, Reglern und Sensoren, das TMA von der Quelle zur Reaktionskammer transportiert – ist nicht bloß eine Rohrleitung; es handelt sich um ein kritisches Teilsystem, dessen Auslegung die Schichtqualität, die Reproduzierbarkeit des Prozesses und die Betriebssicherheit bestimmt. Dieser Artikel befasst sich eingehend mit den technischen Prinzipien, Materialaspekten und Konstruktionsphilosophien, die für den Bau hochreiner TMA-Gasverteiler unerlässlich sind, um den strengen Anforderungen moderner ALD- und CVD-Systeme gerecht zu werden.

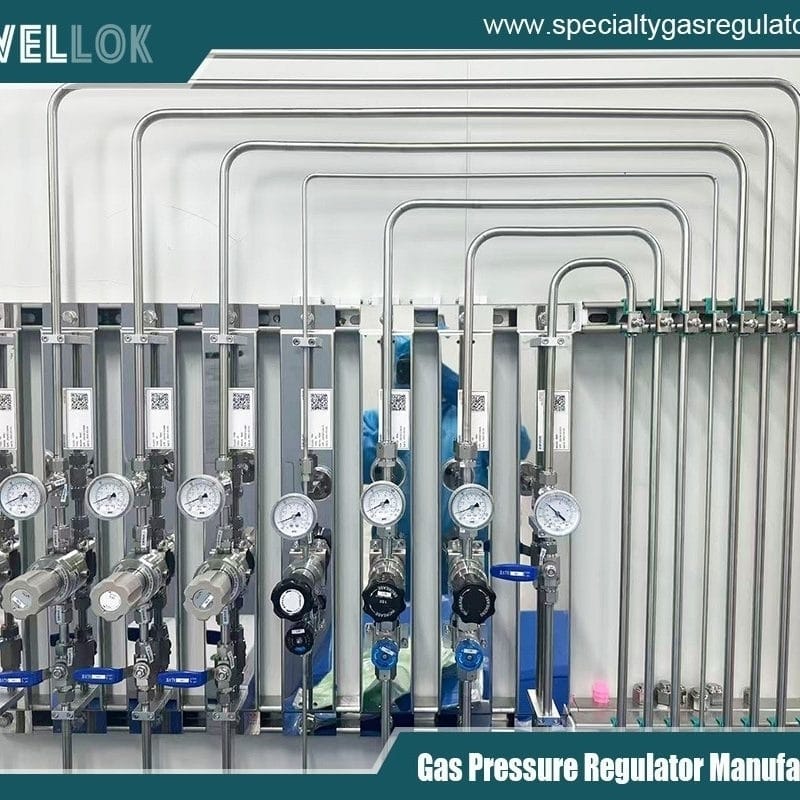

Hersteller von VMB-Ventilverteilerkästen in China
Hersteller von VMB-Ventilverteilerkästen in China
1. Die zentrale Bedeutung der Vorläuferzufuhr

Bei ALD und CVD hängt die Qualität der abgeschiedenen Schicht untrennbar mit der kontrollierten Zufuhr von Vorläufergasen zusammen. ALD, das auf selbstbegrenzende Oberflächenreaktionen beruht, erfordert eine außerordentlich präzise und sequenzielle Dosierung der Vorläufer. CVD, das zwar häufig im kontinuierlichen Durchflussbetrieb arbeitet, verlangt jedoch eine stabile, gleichmäßige und kontaminationsfreie Dampfzufuhr. TMA (Al(CH₃)₃), bei Raumtemperatur eine Flüssigkeit mit hohem Dampfdruck (~11 Torr bei 20 °C), ist ein bewährter Vorläufer für aluminiumhaltige Schichten. Seine hohe Reaktivität macht es ideal für Niedertemperaturprozesse, erfordert jedoch auch ein Zuführsystem, das seiner Neigung zur Reaktion mit Sauerstoff, Wasser und sogar mit sich selbst (unter Bildung von Oligomeren) bei unsachgemäßer Handhabung gerecht wird.

Ein schlecht konstruierter Verteiler führt zu Verunreinigungsquellen, Partikelbildung, Druckinstabilität oder unsicheren Betriebsbedingungen. Verunreinigungen wie Sauerstoff oder Wasser führen zu oxidierten Einschlüssen im Film, wodurch die elektrischen Eigenschaften beeinträchtigt werden. Verbleibende Verunreinigungen oder „Memory-Effekte“ aus früheren Impulsen schränken die Prozessflexibilität und Reinheit ein. Daher muss der TMA-Gasverteiler so konstruiert sein, dass er drei übergeordnete Ziele erreicht: Ultrahochreinheit, präzise Zufuhr und inhärente Sicherheit.

2. Zentrale Herausforderungen beim Umgang mit TMA

Die Auslegung für TMA beginnt mit dem Verständnis seiner feindlichen Beziehung zur Umgebung:

Pyrophorität: TMA entzündet sich spontan bei Kontakt mit Luft. Der gesamte Verteiler muss gespült und unter einer inerten Atmosphäre (typischerweise N₂ oder Ar) gehalten werden.

Feuchtigkeits- und Sauerstoffempfindlichkeit: Es reagiert heftig mit H₂O und O₂ und bildet dabei Aluminiumoxidpartikel, Methan und Wärme. Diese Partikel können Leitungen, Ventile und Filter verstopfen, während die Reaktionen die Stöchiometrie der Vorläufer beeinträchtigen.

Adduktbildung und Oligomerisierung: TMA kann Lewis-Säure-Base-Addukte mit Ethern oder Aminen bilden und dimerisieren bzw. oligomerisieren, insbesondere bei übermäßiger Erwärmung oder wenn Spurenverunreinigungen die Reaktionen katalysieren, wodurch sich sein Dampfdruck und seine Förderkinetik verändern.

„Klebrige“ Eigenschaften: TMA und seine Zersetzungsprodukte neigen dazu, an Oberflächen zu adsorbieren, was zu Memory-Effekten und langen Abpumpzeiten führt.

3. Konstruktionsphilosophie des Gasverteilers: Ein systemischer Ansatz

Ein leistungsstarker TMA-Gasverteiler basiert auf einer ganzheitlichen Philosophie, die Materialwissenschaft, Strömungsdynamik und Regelungstechnik miteinander verbindet.

3.1. Materialauswahl: Die Grundlage für Reinheit

Edelstahl 316L/316L VIM-VAR: Das Standardmaterial. 316L bietet eine gute Korrosionsbeständigkeit. Entscheidend ist, dass es vakuuminduktiv geschmolzen und vakuumbogenumgeschmolzen (VIM-VAR) sein muss, um Verunreinigungen und Ausgasungen zu reduzieren. Elektropolierte (EP) Innenflächen minimieren die Oberfläche, reduzieren Adsorptionsstellen und verbessern das Abspülen von Partikeln.

Hochleistungslegierungen: Für höchste Reinheit bieten Nickellegierungen wie Hastelloy C-22 eine überlegene Beständigkeit gegenüber Chloriden und sauren Nebenprodukten, wenn auch zu höheren Kosten.

Dichtungen: Metalldichtungen (ConFlat®-Fittings mit Kupfer- oder Nickeldichtungen) sind für alle dauerhaften oder semipermanenten Verbindungen vorgeschrieben. Bei demontierbaren Dichtungen werden Perfluorelastomere (z. B. Kalrez®, Chemraz®) aufgrund ihrer extrem geringen Permeabilität und ihrer hervorragenden chemischen Beständigkeit gegenüber metallorganischen Verbindungen gegenüber Standard-Fluorpolymeren bevorzugt. Ihr Einsatz sollte jedoch minimiert und nach Möglichkeit auf unkritische, beheizte Bereiche beschränkt werden.

Passivierung: Alle medienberührten Komponenten müssen einem strengen Passivierungsprozess (in der Regel einer Salpetersäurebehandlung) unterzogen werden, um eine stabile, inerte Chromoxidschicht auf dem Edelstahl zu bilden, die katalytische Reaktionen und Korrosion verhindert.

3.2. Schlüsselkomponenten und ihre Funktionen

Vorläuferbehälter (Bubbler/Kanister): Oft ein beheizter Behälter aus Edelstahl. Erfordert ein Tauchrohr für die Einblasung des Trägergases und eine separate Dampfentnahmeleitung. Die Temperaturregelung (±0,1 °C) ist für einen stabilen Dampfdruck unerlässlich.

Absperrventile: Membranventile gelten als Goldstandard. Ihre Konstruktion trennt den Antrieb vom Prozessgas, bietet im geöffneten Zustand einen geraden Durchflussweg und gewährleistet eine zuverlässige, partikelfreie Abdichtung. Die pneumatische Betätigung ermöglicht die Integration in die speicherprogrammierbare Steuerung (SPS) des Systems.

Durchflussregelung: Für die CVD kommen Massendurchflussregler (MFCs) mit TMA-kompatibler Werkstoffauswahl und Oberflächenbehandlung zum Einsatz. Bei der ALD wird eine präzise Dosierung häufig nicht durch einen MFC, sondern durch druckbasierte Dosierung erreicht. Dabei wird ein schnell schaltendes Ventil verwendet, um ein „Injektionsvolumen“ oder eine „Dosierleitung“ auf einen eingestellten Druck zu füllen und anschließend dieses diskrete Volumen in die Kammer zu injizieren. Dies erfordert extrem reaktionsschnelle Ventile und präzise Druckwandler (Kapazitätsmanometer).

Druckregelung und Messwandler: Der Vordruck für den Bubbler wird durch einen hochreinen, metallversiegelten Druckregler gesteuert. Der Prozessdruck wird durch beheizte Kapazitätsmanometer vom Typ Baratron® überwacht, um eine TMA-Kondensation zu verhindern.

Filter: Inline-Filter aus Sintermetall (z. B. 0,1 µm), die vor kritischen Komponenten (MFCs, Ventile) und vor dem Kammereingang angeordnet sind, fangen Partikel auf, die bei Reaktionen oder stromaufwärts entstehen.

Spül- und Entlüftungsleitungen: Ein dediziertes Spülnetzwerk mit mehreren Anschlüssen ist unerlässlich. Die Entlüftungsleitung muss zu einer dedizierten, gereinigten Abluftanlage oder einer Verbrennungskammer/einem Abgasreinigungssystem führen, um das pyrophore Gas zu behandeln. Spülventile müssen ausfallsicher geschlossen sein.

Beheizung: Der gesamte Verteiler vom Auslass des Sprudlers bis zum Kammereingang muss beheizt und auf eine Temperatur über dem TMA-Kondensationspunkt (typischerweise 30–50 °C, über der Sprudler-Temperatur) isoliert sein. Dies ist eine unverzichtbare Anforderung, um die Bildung von Flüssigkeitströpfchen, Druckspitzen und eine ungleichmäßige Zufuhr zu verhindern.

3.3. Integration und Konfiguration

Minimierung des Totvolumens: Die Konstruktion muss Toträume, ungenutzte T-Anschlüsse und große Volumina, in denen TMA stagnieren, sich zersetzen oder Memory-Effekte verursachen kann, konsequent beseitigen. Die Strömungswege sollten direkt und strömungsgünstig sein.

Spülstrategie: Eine robuste mehrstufige Spülung ist von entscheidender Bedeutung. Dazu gehören eine Spülung der Hauptprozessleitung, eine separate „Kreuzspülung“ für das Dosiervolumen in ALD-Konfigurationen sowie eine Kanisterspülung. Die Spülzyklen müssen so ausgelegt sein, dass TMA effizient verdrängt und nicht nur verdünnt wird.

Sicherheitsverriegelungen: Die SPS muss mit Sicherheitsverriegelungen programmiert werden: Drucküberwachung am Sprudler, Temperaturüberwachung an allen beheizten Zonen, Leckageerkennung (häufig über Druckanstiegstests) sowie Überwachung auf giftige/brennbare Gase im Abgas und im Schrank. Jeder Fehler muss eine automatische Abschaltung, die Isolierung der TMA-Quelle und die Einleitung einer Sicherheitsspülung auslösen.

4. Fortgeschrittene Überlegungen für Systeme auf dem neuesten Stand der Technik

ALD-spezifische Impulsoptimierung: Für Hochgeschwindigkeits-ALD (räumlich oder zeitlich) konzentriert sich die Verteilerkonstruktion auf ultraschnelles Schalten. Hierbei kommen piezoelektrische oder pneumatische Hochgeschwindigkeitsventile zum Einsatz, die so nah wie möglich an der Kammer angeordnet sind, wobei das Volumen zwischen Ventil und Substrat minimiert wird. Durch den Einsatz von zwei (oder mehreren) Dosierleitungen kann eine Leitung befüllt werden, während die andere injiziert, wodurch die Pulsfrequenz erhöht wird.

Dampfabsaugung vs. Sprudeln: Während das Sprudeln mit einem Trägergas üblich ist, kann die direkte Dampfabsaugung (bei der das Trägergas die Flüssigkeit umgeht und sich im Kopfraum mit Dampf sättigt) für Vorläufer mit sehr hohem Dampfdruck wie TMA vorteilhaft sein, da sie eine stabilere und schnellere Dampfentnahme ohne Flüssigkeitssputtering ermöglicht.

In-situ-Überwachung und -Diagnose: Durch die Integration von Restgasanalysatoren (RGAs) am Kammereingang oder -ausgang lassen sich die TMA-Impulsform überwachen, Zersetzungsprodukte erkennen und die Reinheit überprüfen. Laserbasierte Gasanalysatoren können in Echtzeit artspezifische Konzentrationsdaten für die Rückkopplungsregelung liefern.

Modulares und wartungsfreundliches Design: Verteiler sollten als modulare „Sticks“ oder Platten konzipiert sein, die sich leicht isolieren, zur Wartung oder zum Austausch entfernen und unabhängig voneinander ausbrennen lassen. Dies minimiert die Ausfallzeiten des Systems.

5. Integration von Sicherheitsprotokollen

Der Verteiler ist die erste Verteidigungslinie für die TMA-Sicherheit. Seine Konstruktion muss strenge Betriebsprotokolle berücksichtigen:

Dichtheitsprüfung: Obligatorische Helium-Dichtheitsprüfung nach der Installation oder nach jeder Wartung.

Ordnungsgemäße Spülzyklen: Festlegung und Validierung vollständiger Spülzyklen, bevor ein Abschnitt zur Atmosphäre hin geöffnet wird.

Abgasreinigung: Sicherstellung, dass die Abgasleitung an einen ordnungsgemäß funktionierenden Nasswäscher oder eine thermische Abgasreinigungsanlage angeschlossen ist, die für metallorganische Verbindungen ausgelegt ist.

Persönliche Schutzausrüstung (PSA): Verwendung von Gesichtsschutzschilden, feuerfesten Laborkitteln und Butylkautschukhandschuhen beim Umgang mit Behältern oder beim Anschließen von Leitungen.

CO₂-Gasflaschen-Druckregler
CO₂-Gasflaschen-Druckregler
6. Fazit

Der Hochreinheits-TMA-Gasverteiler ist ein Meisterwerk der Präzisionschemietechnik. Er wandelt eine gefährliche, reaktive Flüssigkeit in einen perfekt kontrollierten Reagenzstrom um. Da Halbleiterknoten unter 3 nm schrumpfen und neuartige Anwendungen in Bereichen wie der flexiblen Elektronik, der Photovoltaik (z. B. Passivierungsschichten) und dem Quantencomputing entstehen, werden die Anforderungen an Schichtgleichmäßigkeit, Konformität und Grenzflächenqualität immer extremer. Die Weiterentwicklung der Verteilertechnologie – hin zu noch schnellerem Schalten, einer stärkeren Integration mit Echtzeitdiagnose und einer intelligenteren vorausschauenden Wartung durch Algorithmen des maschinellen Lernens – wird auch weiterhin ein entscheidender Wegbereiter sein. Die Investition in ein sorgfältig konzipiertes, hochreines TMA-Zuführsystem ist kein Nebenkostenposten; es handelt sich um eine grundlegende Investition in Prozessfähigkeit, Ausbeute und Sicherheit, die den Fortschritt der Dünnschichttechnologie direkt untermauert. Der Verteiler, der oft im Geräteschrank verborgen ist, ist der Ort, an dem die Chemie der Zukunft tatsächlich erstmals gebündelt und präzise gesteuert wird.
