Wie funktioniert ein Helium-Gasumschaltverteiler?

{{{sourceTextContent.subTitle}}}

Wie funktioniert ein Helium-Gasumschaltverteiler?

{{{sourceTextContent.description}}}

In den komplexen Ökosystemen moderner Krankenhäuser, der Spitzenforschung und der risikoreichen Fertigung ist die kontinuierliche Versorgung mit bestimmten Gasen nicht nur eine Annehmlichkeit – sie ist die Lebensader kritischer Prozesse. Handelt es sich bei diesem Gas um Helium, steht besonders viel auf dem Spiel. Als Edelgas mit einzigartigen Eigenschaften ist Helium nicht nur unverzichtbar, sondern vor allem auch eine nicht erneuerbare Ressource, deren Versorgung Schwankungen unterliegt. Eine unerwartete Unterbrechung des Heliumflusses kann eine MRT-Untersuchung in einem Krankenhaus zum Stillstand bringen, jahrelange wissenschaftliche Forschung zunichte machen oder die Integrität eines Halbleiterwafers im Wert von Millionen gefährden. Der Helium-Gasumschaltverteiler ist eine hochentwickelte technische Konstruktion, die als Schutzwall gegen solche katastrophalen Störungen dient. Er gewährleistet einen nahtlosen, unterbrechungsfreien Übergang von der primären Gasversorgung zur sekundären Reserve, und zwar ohne jegliche Druckschwankung. Doch wie schafft dieses System eine solch entscheidende Leistung?

Im Kern ist ein Helium-Gasumschaltverteiler ein automatisierter Wächter – ein Gerät, das den Gasdruck kontinuierlich überwacht und genau in dem Moment, in dem die Primärquelle erschöpft ist, eine vorprogrammierte Umschaltung ausführt. Seine Funktionsweise ist ein Paradebeispiel für praktische Pneumatik, bei der die Grundprinzipien von Druckunterschieden, Federmechanik und Rückschlagventilen genutzt werden, um ein absolut zuverlässiges System zu schaffen. Das Verständnis seiner Funktionsweise ist entscheidend, um seine Rolle beim Schutz einiger der fortschrittlichsten Technologien der Welt zu würdigen.

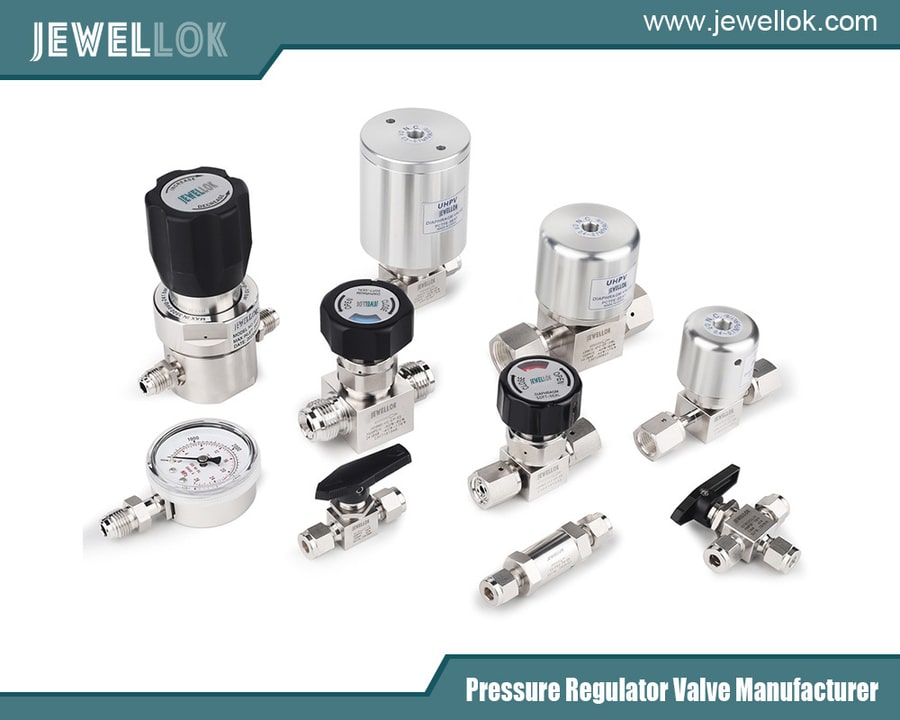

Hersteller von Spezialgasreglern
Hersteller von Spezialgasreglern

Die entscheidende Rolle von Helium: Warum der Verteiler unverzichtbar ist

Bevor wir die Komponenten genauer betrachten, ist es wichtig zu verstehen, warum Helium ein derart zuverlässiges Versorgungssystem erfordert. Im Gegensatz zu Argon, das in der Atmosphäre reichlich vorhanden ist, wird Helium aus Erdgasvorkommen gewonnen und ist daher endlich. Auch seine Anwendungsbereiche sind besonders sensibel:

Medizinische Bildgebung: Magnetresonanztomographen (MRT) nutzen flüssiges Helium, um ihre supraleitenden Magnete auf nahezu den absoluten Nullpunkt abzukühlen. Zwar ist der Magnet in der Regel hermetisch abgedichtet, doch dürfen das verdampfte Gas sowie die Systeme, die für Kühl- und Spülfunktionen auf gasförmiges Helium angewiesen sind, nicht unterbrochen werden, da sonst die Gefahr eines „Quench“ besteht – eines katastrophalen Ereignisses, bei dem der Magnet seine Supraleitfähigkeit verliert, was zu Schäden und Ausfallzeiten in Millionenhöhe führt.
Analytische Chemie: Die Gaschromatographie (GC) und die Massenspektrometrie sind auf Helium als Trägergas angewiesen. Jede Druckschwankung oder jeder Druckverlust während eines Durchlaufs führt zu Rauschen, beeinträchtigt die Kalibrierung und macht die Ergebnisse ungültig, wodurch möglicherweise wertvolle Proben und wochenlange Vorbereitungsarbeit verloren gehen.
Luft- und Raumfahrt sowie Dichtheitsprüfung: Die geringe Atomgröße von Helium macht es zum idealen Spurengas für die Erkennung mikroskopisch kleiner Undichtigkeiten in Kraftstoffsystemen, Raumfahrzeugen und Hochvakuumkammern. Eine Unterbrechung der Heliumversorgung während eines Tests macht den gesamten Vorgang unbrauchbar und gefährdet die Sicherheit.
Halbleiterfertigung: Bei der Herstellung von Mikrochips wird Helium aufgrund seiner hervorragenden Wärmeleitfähigkeit in Plasmaätz- und CVD-Kammern (chemische Gasphasenabscheidung) eingesetzt. Ein Ausfall der Kühlung kann ganze Wafer-Chargen zerstören.
Der Umschaltverteiler ist die Vorrichtung, die diese kostspieligen und gefährlichen Ausfälle verhindert und den für diese Prozesse erforderlichen kontinuierlichen Durchfluss gewährleistet.

Aufschlüsselung des Systems: Kernkomponenten des Verteilers

Ein standardmäßiger Helium-Gasumschaltverteiler für zwei Gasflaschen besteht aus mehreren Schlüsselkomponenten, von denen jede eine spezifische Rolle im abgestimmten Ablauf der Gasumschaltung spielt:

Einlassventile (Haupt- und Reserve): Hierbei handelt es sich um manuelle Absperrventile, eines für jede Gasflasche. Sie ermöglichen es Technikern, eine Flasche zum Austausch sicher zu isolieren, ohne das gesamte System drucklos zu machen.
Druckregler der ersten Stufe: Diese Regler sind wohl die kritischsten Komponenten für einen stabilen Betrieb und sind an jedem Flascheneinlass angebracht. Sie nehmen den extrem hohen und schwankenden Druck aus der Heliumflasche (der bei voller Füllung bis zu 2.200 psi / 150 bar betragen kann) auf und reduzieren ihn auf einen konstanten, niedrigeren „Zwischen-“ oder „Leitungsdruck“. Dieser wird typischerweise auf 100–150 psi (7–10 bar) eingestellt. Dieser Schritt ist entscheidend, da er ein stabiles Drucksignal liefert, das vom Umschaltmechanismus überwacht wird.
Das Umschaltventil (das automatisierte Gehirn): Dies ist das Herzstück des Systems. Es handelt sich um ein Spezialventil mit zwei Einlässen (vom Haupt- und vom Reserve-Regler) und einem einzigen Auslass. Im Inneren ist eine empfindliche Membran oder ein Kolben ständig dem Druck aus der Hauptversorgungsleitung ausgesetzt. Eine kalibrierte Feder wirkt diesem Druck entgegen. Das Ventil ist so voreingestellt, dass es bei einem bestimmten „Umschaltdruck“ auslöst.
Rückschlagventile: Diese Einwegventile sind in das Umschaltventil integriert oder unmittelbar hinter diesem installiert. Sie fungieren als wichtige Absperrvorrichtungen, die verhindern, dass Helium aus der aktiven (Reserve-)Versorgung zurück in die inaktive (Primär-)Leitung strömt. Dadurch wird eine Kreuzkontamination verhindert und die Durchflussrichtung aufrechterhalten.
Manometer: Der Verteiler verfügt über zwei Arten von Manometern:
Flaschenfüllstandsanzeigen: Diese befinden sich hinter jedem Einlassventil und zeigen den hohen Druck im Inneren jeder einzelnen Flasche an, wodurch sich der verbleibende Gasvorrat grob abschätzen lässt.
Ausgangsmanometer: Dieses zeigt den stabilen, geregelten Zwischendruck an, der der nachgeschalteten Anwendung zugeführt wird.
Auslassventil: Ein manuelles Ventil, das den endgültigen Gasfluss vom Verteiler zum Verwendungsort (z. B. dem MRT-Gerät oder dem GC-Instrument) regelt.
Warnmechanismus: Dies ist das Kommunikationsinstrument des Systems. In der Regel handelt es sich um eine auffällig farbige (oft rote) visuelle Anzeige, die hervorspringt, wenn das System auf Reserve umschaltet. Bei fortgeschritteneren Modellen kann diese mechanische Bewegung auch einen pneumatischen oder elektrischen Mikroschalter auslösen, um einen akustischen Alarm oder eine Warnleuchte zu aktivieren oder sogar ein Signal an ein Gebäudemanagementsystem zu senden.

Der Betriebsablauf: Eine schrittweise Erläuterung

Die Eleganz des Umschaltverteilers zeigt sich in seinem schrittweisen Betrieb – einem Ablauf, der eine unterbrechungsfreie Gasversorgung gewährleistet.

Phase 1: Normalbetrieb – Primärversorgung aktiv

Zu Beginn sind sowohl die Haupt- als auch die Reserveflasche voll, und ihre jeweiligen Einlassventile sind geöffnet. Hochdruck-Helium aus der Hauptflasche strömt durch deren Vorregler, der den Druck auf konstante 100 psi herabregelt. Dieses geregelte Gas gelangt nun in den „Haupt“-Einlass des Umschaltventils.

Im Inneren des Umschaltventils übt der Druck von 100 psi eine Kraft auf die Membran aus, wodurch die interne Kalibrierungsfeder zusammengedrückt wird. Diese Kraft hält den inneren Mechanismus des Ventils in der „Primär“-Position. In diesem Zustand ist der Strömungsweg vom Primäreinlass vollständig geöffnet, während der Weg vom Reserveeinlass mechanisch blockiert ist. Das Rückschlagventil auf der Primärseite wird durch den Durchfluss offen gehalten, während das Rückschlagventil auf der Reserveseite geschlossen bleibt. Helium strömt ungehindert aus der Primärflasche durch das Umschaltventil zur Anwendung. Das System befindet sich im Gleichgewichtszustand, und die Warnflagge bleibt gesenkt.

Phase 2: Entleerung und automatische Umschaltung

Während der Primärzylinder entleert wird, sinkt der Druck in seinem Inneren. Der Regler der ersten Stufe ist so ausgelegt, dass er einen konstanten Ausgangsdruck von 100 psi aufrechterhält, bis der Zylinderdruck sehr nahe an diesen Förderdruck herankommt. Sobald dieser Punkt erreicht ist, kann der Regler den Druck nicht mehr ausgleichen.

Der Druck in der Leitung zwischen dem Primärregler und dem Umschaltventil beginnt abzufallen. Wenn dieser Druck unter den voreingestellten Umschaltgrenzwert des Verteilers (beispielsweise 50 psi) fällt, reicht die Kraft auf die Membran nicht mehr aus, um die starke Kalibrierungsfeder zu überwinden.

Die Feder greift nun ein und bewegt den inneren Mechanismus des Umschaltventils rasch. Dieser Vorgang erfolgt augenblicklich und hat zwei gleichzeitige Auswirkungen:

Er verschließt mechanisch den Strömungsweg vom leeren Primäreinlass.
Er öffnet den Strömungsweg vom gefüllten Reserveeinlass.
Das auf 100 psi geregelte Helium aus der Reserveflasche füllt sofort das Umschaltventil. In dem Moment, in dem der Druck auf der Primärseite abfiel, schloss das zugehörige Rückschlagventil ruckartig und verhinderte so, dass neues Reservegas in die leere Primärleitung zurückströmen konnte. Der Gasstrom wird nun nahtlos aus der Reserveflasche bezogen. Der gesamte Übergang erfolgt innerhalb von Millisekunden – weitaus schneller, als es jedes empfindliche Messgerät oder jeder Prozess erkennen kann.

Phase 3: Alarm und Zurücksetzen des Systems

Die physische Bewegung des internen Mechanismus des Umschaltventils ist mit dem Warnsystem verbunden. Wenn das Ventil von „Primär“ auf „Reserve“ umschaltet, wird die leuchtend rote Flagge sichtbar und möglicherweise ein elektronischer Alarm ausgelöst.

Dies ist das eindeutige Signal des Verteilers: „Die Primärflasche ist leer. Ich habe auf die Reserve umgeschaltet, um Ihren Prozess aufrechtzuerhalten, aber die leere Flasche muss sofort ausgetauscht werden.“ Ein Techniker kann dann proaktiv reagieren. Er würde das Einlassventil am leeren Primärzylinder schließen, den Restdruck auf dieser Seite des Verteilers sicher ablassen, den Zylinder austauschen und das Ventil am neuen Primärzylinder öffnen. Sobald die Primärseite wieder unter Druck steht, setzt der Techniker das Umschaltventil manuell zurück (in der Regel über einen Knopf oder Hebel). Dadurch wird das Ventil wieder in die Primärposition geschaltet, der Reserveeinlass geschlossen, die Warnanzeige zurückgesetzt und das System für den nächsten Zyklus wieder aktiviert.

Besondere Überlegungen zu Helium

Das Prinzip ist zwar dasselbe wie bei Argon, doch die geringe Atomgröße von Helium und dessen Status als kritische Ressource erfordern besondere Aufmerksamkeit. Für Helium konzipierte Verteiler müssen nach den höchsten Standards der Leckdichtheit gefertigt sein. Jede Verbindung, jeder Ventilschaft und jede Dichtung ist präzisionsgefertigt, um winzige Leckagen zu verhindern, die bei größeren Gasmolekülen unbedeutend wären, bei Helium jedoch kostspielig und problematisch sind. Darüber hinaus sind diese Verteiler in vielen Anlagen Teil eines größeren Großgasmanagementsystems, das unter anderem Dewar-Behälter für flüssiges Helium und komplexe Verteilungsnetze umfassen kann, die alle hinsichtlich Verbrauch und Effizienz überwacht werden.

Hersteller von Spezialgasreglern
Hersteller von Spezialgasreglern

Fazit

Der Helium-Gasumschaltverteiler ist ein Paradebeispiel für robustes und intelligentes Design. Er verwandelt eine anfällige Einzelstörstelle – die endlich füllbare Gasflasche – in ein kontrolliertes, redundantes System. Durch die Nutzung einfacher physikalischer Prinzipien erfüllt er eine Funktion, die für die Kontinuität im Gesundheitswesen, für wissenschaftliche Entdeckungen und technologische Innovationen von entscheidender Bedeutung ist. Er arbeitet geräuschlos und zuverlässig im Hintergrund – ein mechanischer Wächter, der sicherstellt, dass der Fluss dieses kostbaren und unersetzlichen Gases niemals ins Stocken gerät. In einer Welt, die zunehmend auf Präzision und Zuverlässigkeit angewiesen ist, ist der Helium-Umschaltverteiler nicht nur ein Stück Rohrleitungsbau, sondern eine tragende Säule der modernen industriellen und wissenschaftlichen Infrastruktur.
