Was ist ein Stickstoff-Umschaltverteiler?

Ein Stickstoff-Umschaltverteiler ist eine integrierte Baugruppe aus Ventilen, Reglern und Rohrleitungen, die mehrere Stickstoffflaschen oder -tanks an eine einzige Verteilerleitung anschließt und so eine automatische oder halbautomatische Umschaltung ermöglicht, um eine kontinuierliche Gasversorgung zu gewährleisten. Er fungiert als Wächter der Durchflusskontinuität, überwacht die Quellendrücke und leitet die Versorgung um, wenn sich die primäre Quelle dem Ende nähert. Im Wesentlichen handelt es sich um eine druckgeregelte Schaltanlage, die speziell auf die hohen Reinheitsanforderungen von Stickstoff zugeschnitten ist und Verunreinigungen oder Druckschwankungen verhindert, die nachgelagerte Prozesse beeinträchtigen könnten.

Die Typen unterscheiden sich je nach Automatisierungsgrad: Manuelle Verteiler erfordern ein Eingreifen des Bedieners zum Umschalten der Ventile; sie eignen sich für Anlagen mit geringem Bedarf, sind jedoch anfällig für menschliche Fehler; halbautomatische Versionen schalten bei Druckabfall um, müssen jedoch nach dem Austausch der Gasflasche manuell zurückgesetzt werden; vollautomatische Systeme regeln alles elektronisch und sind ideal für kritische Anwendungen wie in der Medizin- oder Halbleiterindustrie. Bei Stickstoff sind die Verteiler oft mit CGA-580-Anschlüssen ausgestattet, um Kreuzverbindungen mit anderen Gasen zu verhindern und so Sicherheit und die Einhaltung von Vorschriften zu gewährleisten.

Im medizinischen Bereich sind diese Teil von Großgassystemen zur Versorgung von Operationssälen oder Intensivstationen, während industrielle Verteiler zum Beispiel Schweißschutzgase oder Lebensmittelverpackungslinien versorgen. Die Kapazitäten reichen von Zwei-Flaschen-Anlagen für Privathaushalte und Labore bis hin zu Konfigurationen mit mehreren Flaschenbänken für Großabnehmer. Zu den Vorteilen zählen minimierte Ausfallzeiten, geringerer Arbeitsaufwand bei der Überwachung und erhöhte Sicherheit durch integrierte Alarme. Bei Spezialgasanwendungen beispielsweise steuern vollautomatische Verteiler die Zufuhr von reinem Stickstoff präzise und schalten bei Schwellenwerten wie 100–200 psi um. Die Auswahl des richtigen Typs hängt von Faktoren wie der Gasreinheit (z. B. 99,999 % für Labore), den Durchflussraten (bis zu 500 SCFH) und den Umgebungsbedingungen ab, wodurch Stickstoff-Verteiler für ein zuverlässiges Inertgasmanagement unverzichtbar sind.

Komponenten eines Stickstoff-Umschaltverteilers

Die Wirksamkeit eines Stickstoff-Umschaltverteilers beruht auf seinen sorgfältig konstruierten Komponenten, von denen jede zur Druckregelung, Umschaltung und Sicherheit beiträgt. Das Herzstück bildet die Verteiler-Steuereinheit, ein Gehäuse mit zwei Druckreglern – einer für die Betriebsbank und einer für die Reserve –, die auf leicht unterschiedliche Drücke eingestellt sind (z. B. Betrieb bei 150 psi, Reserve bei 125 psi), um eine automatische Umschaltung zu ermöglichen.

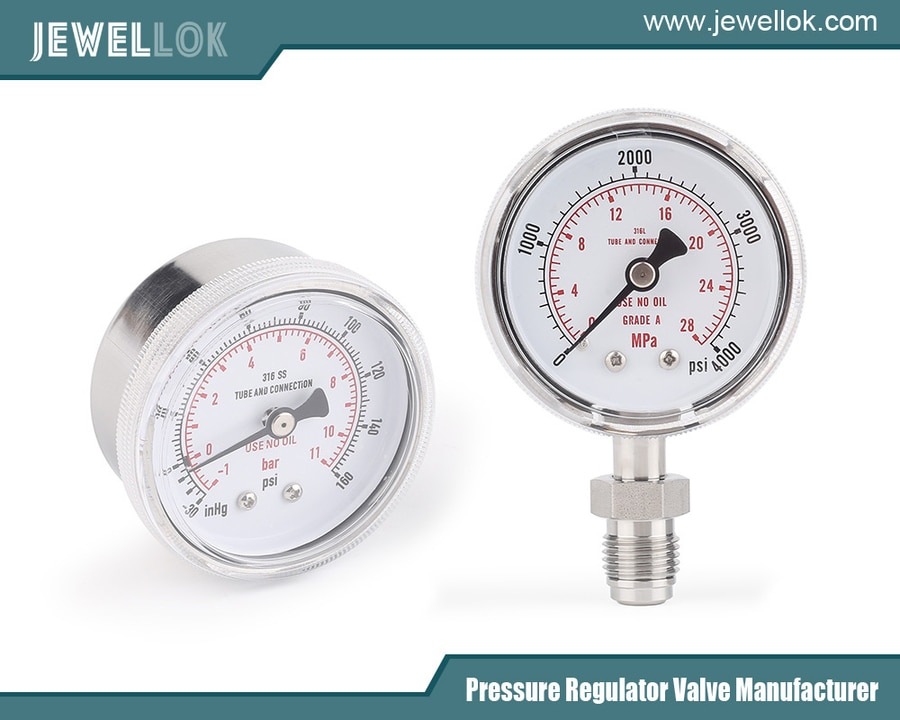

Die Verteiler der Versorgungsbank verbinden die Gasflaschen parallel, häufig über Anschlussschläuche (flexible Schläuche) mit Rückschlagventilen, um Rückfluss und Verunreinigungen zu verhindern. Diese Verteiler können pro Seite 2 bis 12 Gasflaschen aufnehmen und sind mit Absperrventilen für die Wartung einzelner Gasflaschen ausgestattet. Manometer überwachen den Ein- und Ausgangsdruck, während Messwandler in automatischen Modellen digitale Anzeigen und Alarme liefern.

Anzeigen sind von entscheidender Bedeutung: Visuelle Markierungen, LED-Leuchten (grün für Betriebsdruck, rot für aktive Reserve) oder akustische Alarme signalisieren eine Entleerung. Zu den Sicherheitsmerkmalen gehören Überdruckventile zum Ablassen von Überdruck, Filter zum Zurückhalten von Verunreinigungen und Magnetventile für die elektronische Umschaltung in vollautomatischen Systemen.

Für stickstoffspezifische Anpassungen kommen korrosionsbeständige Materialien wie Messing oder Edelstahl zum Einsatz, und Spülanschlüsse ermöglichen das Spülen mit Inertgas zur Aufrechterhaltung der Reinheit. In medizinischen Verteilerblöcken sorgen kuppelbelastete Regler für eine stabile Versorgung, und Schnittstellen zur Fernüberwachung lassen sich in Gebäudemanagementsysteme integrieren. Befestigungselemente sichern das Gerät, das häufig an der Wand oder auf dem Boden montiert wird, wobei Schwingungsdämpfer für Stabilität sorgen. Insgesamt bilden diese Komponenten ein robustes, modulares System, das für Drücke bis zu 3.000 psi ausgelegt ist und bei sachgemäßer Pflege eine Lebensdauer von über 10 Jahren aufweist.

So funktioniert es: Der Betriebsmechanismus

Das geniale Prinzip eines Stickstoff-Umschaltverteilers liegt in seiner Druckdifferenzschaltung, die nahtlose Übergänge ohne Durchflussunterbrechung gewährleistet. Schauen wir uns den Vorgang genauer an.

Zunächst sind die Flaschen sowohl an den Betriebs- als auch an den Reserveverteiler angeschlossen, wobei alle Ventile geöffnet sind. Die Steuereinheit priorisiert die Betriebsbank, bei der der Regler auf einen höheren Wert (z. B. 150 psi) eingestellt ist als bei der Reserve (125 psi). Stickstoff strömt aus den Betriebsflaschen durch den Regler, der den Druck auf den erforderlichen Ausgangswert (z. B. 50 psi für den Laborbetrieb) reduziert, und gelangt in die Verteilerleitung.

Wenn sich der Vorrat in der Betriebsbank durch den Verbrauch erschöpft, sinkt deren Druck. Sinkt er unter den Sollwert der Reservebank, öffnet der Verteiler automatisch den Reserveweg, sodass diese ohne Druckabfall an den Verbrauchern die Versorgung übernehmen kann. Dieser mechanische oder elektronische Schalter – über Membranen bei halbautomatischen Modellen oder Sensoren bei vollautomatischen – löst Anzeigen wie eine rote Leuchte oder einen Alarm aus, die den Bediener darauf hinweisen, die leere Bank auszutauschen.

Nach der Umschaltung trennt der Bediener die leere Bank vom System, tauscht die Flaschen aus, spült die Leitungen bei Bedarf durch und setzt das System durch Umlegen des Wahlschalters oder über die Steuerung zurück. Bei vollautomatischen Ausführungen übernehmen elektronische Steuerungen das Zurücksetzen und können zur Fernüberwachung in ein SCADA-System integriert werden.

Die Druckdynamik ist entscheidend: Stickstoffflaschen starten bei ca. 2.200–3.000 psi und verdampfen nach Bedarf. Die zweistufige Regelung des Verteilers verhindert das Einfrieren und gewährleistet die Reinheit. Bei Flüssigstickstoffanlagen wandeln Verdampfer den Stickstoff vor dem Eintritt in den Verteiler in Gas um. Zur Fehlerbehebung gehört die Überprüfung auf ausgeglichene Drücke (was auf Undichtigkeiten hindeutet) oder ausgefallene Schalter (aufgrund verstopfter Filter). Die Zuverlässigkeit dieses Mechanismus macht ihn für den 24/7-Betrieb unverzichtbar.

Installationsanleitung

Die ordnungsgemäße Installation eines Stickstoff-Umschaltverteilers ist entscheidend für Sicherheit und Leistung und erfordert zertifizierte Techniker, die mit den Gasvorschriften vertraut sind. Wählen Sie zunächst einen gut belüfteten, leicht zugänglichen Standort fern von Zündquellen mit ausreichend Platz für den Zugang zu den Flaschen.

Befestigen Sie die Steuereinheit sicher mit Halterungen und achten Sie dabei auf eine waagerechte Ausrichtung. Verbinden Sie die Sammelleitungen über CGA-580-Anschlussschläuche mit den Gasflaschen und tragen Sie dabei sparsam Gewindedichtmittel auf. Verlegen Sie Entlüftungsleitungen für die Überdruckventile nach außen und statten Sie diese mit Rückschlagventilen aus, um einen Rückfluss zu verhindern.

Bei automatischen Modellen die elektrischen Komponenten verkabeln und Alarmsysteme integrieren. Den Druck langsam aufbauen und mit Seifenlösung oder Detektoren auf Undichtigkeiten prüfen. Die Sollwerte über Schrauben oder Schnittstellen einstellen und die Umschaltung durch Simulation einer Entleerung überprüfen. Die Einrichtung zur Einhaltung der Vorschriften dokumentieren, einschließlich Druckprüfungen. Häufige Fehler sind unsachgemäße Entlüftung oder nicht passende Anschlüsse, die zu Gefahren führen können.

Wartung und Fehlerbehebung

Die Wartung gewährleistet die Funktionsfähigkeit des Verteilers und umfasst regelmäßige Inspektionen und Prüfungen. Führen Sie monatliche Funktionstests durch, indem Sie die Drücke einstellen und die Umschaltung überprüfen, sowie Dichtheitsprüfungen an den Verbindungsstellen vornehmen. Spülen Sie das System bei Inbetriebnahme und Außerbetriebnahme mit Stickstoff, um Verunreinigungen zu entfernen.

Prüfen Sie die Anlage auf Korrosion, insbesondere in feuchten Umgebungen, und ersetzen Sie die Anschlussleitungen alle 5–10 Jahre. Reinigen Sie Filter und Entlüftungsöffnungen jährlich. Fehlerbehebung: Keine Umschaltung? Überprüfen Sie die Stromversorgung oder die Druckdifferenzen. Falsch ausgelöste Alarme? Kalibrieren Sie die Sensoren. Eine professionelle Wartung alle 1–2 Jahre gewährleistet eine lange Lebensdauer.

Sicherheitshinweise

Bei Stickstoffverteilern liegt der Schwerpunkt der Sicherheit auf Erstickungsgefahren, Druckrisiken und Reinheit. Installieren Sie die Anlagen in gut belüfteten Bereichen mit Sauerstoffmessgeräten. Verwenden Sie CGA-Anschlüsse, um Verwechslungen zu vermeiden. Sehen Sie Absperrventile und Notfallprotokolle vor. Regelmäßige Schulungen und die Einhaltung von OSHA-/ISO-Normen mindern Risiken.

Anwendungen

Stickstoffverteiler kommen in verschiedenen Bereichen zum Einsatz: im medizinischen Bereich für chirurgische Instrumente und in der Kryotechnik; in der Industrie zum Inertisieren beim Schweißen sowie bei der Lebensmittelverpackung zur Verlängerung der Haltbarkeit; in Laboren für die Chromatographie; in der Fertigung für das Stanzen mit gleichbleibender Kraft. Sie ermöglichen Präzision in der Automobil-, Pharma- und HLK-Industrie.

Hochreines Hochdruck-Gasversorgungssystem
Hochreines Hochdruck-Gasversorgungssystem
Fazit

Der Stickstoff-Umschaltverteiler steht für technische Exzellenz und gewährleistet durch intelligentes Druckmanagement eine unterbrechungsfreie Inertgasversorgung. Die Beherrschung seiner Komponenten, seiner Bedienung und seiner Wartung ermöglicht es Anwendern, die betriebliche Effizienz und Sicherheit zu steigern. Mit dem Fortschritt der Industrien werden diese Systeme auch weiterhin als Eckpfeilertechnologien für die Stickstoffnutzung gelten.
