Wie funktioniert ein Stickstoff-Druckregler?

{{{sourceTextContent.subTitle}}}

Wie funktioniert ein Stickstoff-Druckregler?

{{{sourceTextContent.description}}}

In der Welt der Industriegase sticht Stickstoff als eines der vielseitigsten und am häufigsten verwendeten Elemente hervor. Stickstoff macht etwa 78 % der Erdatmosphäre aus und ist ein Inertgas, das nicht leicht mit anderen Stoffen reagiert, wodurch es sich ideal für eine Vielzahl von Anwendungen eignet – von der Lebensmittelkonservierung über das Schweißen bis hin zu medizinischen Verfahren. Der Umgang mit Stickstoff, insbesondere wenn er in Hochdruckflaschen gelagert wird, erfordert jedoch eine präzise Regelung, um Sicherheit, Effizienz und optimale Leistung zu gewährleisten. Hier kommt der Stickstoff-Druckregler ins Spiel.

Ein Stickstoffdruckregler ist ein mechanisches Gerät, das den hohen Druck des Stickstoffgases aus einer Speicherflasche oder einer Rohrleitung auf einen niedrigeren, besser handhabbaren und konstanten Ausgangsdruck reduziert, der für nachgeschaltete Geräte oder Prozesse geeignet ist. Im Wesentlichen fungiert er als „Torwächter“, der trotz Schwankungen des Eingangsdrucks oder des Bedarfs einen stabilen Ausgangsdruck aufrechterhält. Ohne einen solchen Regler könnte der Rohdruck aus einer Stickstoffflasche – der oft 2.000 psi übersteigt – Werkzeuge beschädigen, Leckagen verursachen oder sogar zu Explosionen führen.

Die Bedeutung dieser Regler kann gar nicht hoch genug eingeschätzt werden. In Branchen wie der HLK-Technik (Heizung, Lüftung und Klimatisierung) werden sie zum Spülen von Systemen und für Druckprüfungen eingesetzt, um Verunreinigungen oder Oxidation zu verhindern. In der Brauindustrie und bei der Lebensmittelverpackung tragen Stickstoffregler dazu bei, die Qualität der Produkte zu erhalten, indem sie Sauerstoff verdrängen, der Lebensmittel verderben oder den Geschmack verändern kann. Laboratorien sind auf sie angewiesen, um eine präzise Gaszufuhr in Analysegeräten zu gewährleisten, während sie bei Schweißarbeiten zur Erzeugung inerter Atmosphären eingesetzt werden, die Schweißfehler verhindern. Sicherheit steht an erster Stelle; eine unsachgemäße Druckregelung kann zu gefährlichen Situationen führen, wie z. B. Überdruck, der zu Geräteausfällen führt, oder Gaslecks, die in geschlossenen Räumen Sauerstoff verdrängen und möglicherweise Erstickung verursachen.

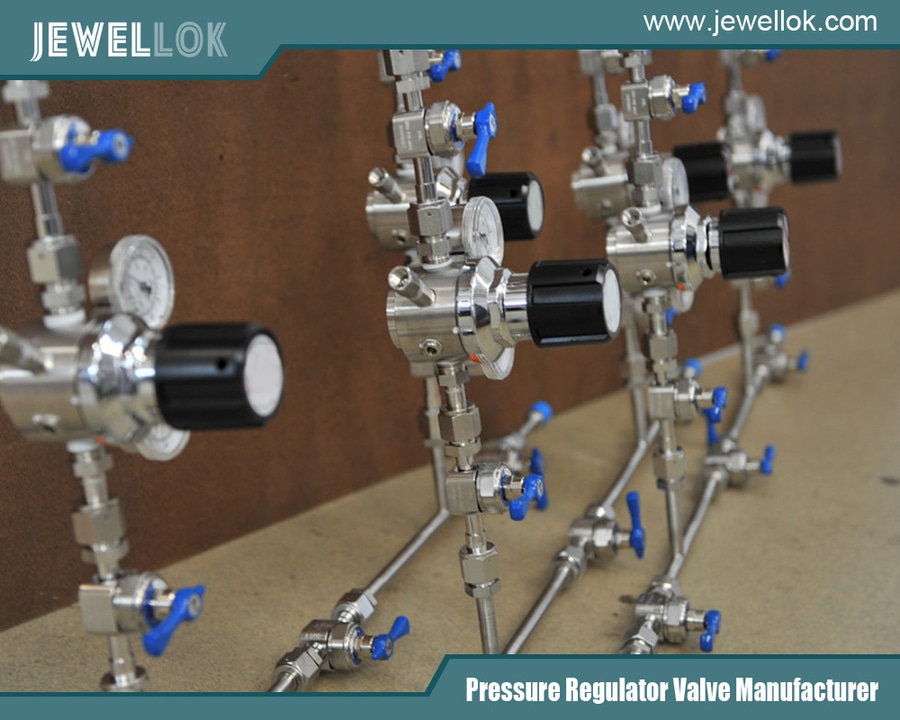

Stickstoffregler für hohe Reinheit und hohen Durchfluss
Stickstoffregler für hohe Reinheit und hohen Durchfluss

Das Konzept der Druckregelung reicht bis ins 19. Jahrhundert zurück, als die Gasbeleuchtung und die industrielle Gasnutzung aufkamen; moderne Regler haben sich jedoch dank Fortschritten bei Materialien und Konstruktion weiterentwickelt, um hochreine Gase wie Stickstoff handhaben zu können. Heute gibt es sie in verschiedenen Ausführungen, von einfachen einstufigen Modellen bis hin zu hochentwickelten zweistufigen Varianten, die jeweils auf spezifische Anforderungen zugeschnitten sind. Das Verständnis der Funktionsweise dieser Geräte steigert nicht nur die Betriebseffizienz, sondern gewährleistet auch die Einhaltung von Sicherheitsstandards, die von Organisationen wie der OSHA und der CGA (Compressed Gas Association) festgelegt wurden.

Dieser Artikel befasst sich eingehend mit den Feinheiten von Stickstoff-Druckreglern und beleuchtet deren Komponenten, Funktionsweise, Typen, Anwendungsbereiche sowie Wartungsmaßnahmen. Am Ende werden die Leser ein umfassendes Verständnis dieser unverzichtbaren Geräte gewonnen haben, das sie in die Lage versetzt, diese in ihren jeweiligen Fachgebieten effektiv auszuwählen und einzusetzen.

Grundprinzipien der Druckregelung

Im Kern geht es bei der Druckregelung darum, ein Gleichgewicht in einem System herzustellen, in dem Gas von einer Hochdruckquelle zu einer Niederdruckanwendung strömt. Das Grundprinzip basiert auf dem Kräftegleichgewicht, bei dem sich der Regler automatisch anpasst, um einen eingestellten Ausgangsdruck aufrechtzuerhalten.

Druckregler arbeiten auf der Grundlage von drei Schlüsselelementen: einem Druckminderungselement, einem Sensorelement und einem Referenzkraftelement. Das Druckminderungselement – häufig ein Ventil oder ein Kegel – steuert den Durchfluss durch das Öffnen oder Schließen einer Durchflussöffnung. Das Messelement erfasst Änderungen des Ausgangsdrucks, und die Referenzkraft – in der Regel eine Feder – liefert den Sollwert für den gewünschten Druck.

In einer typischen Anordnung strömt Stickstoff unter hohem Druck über den Einlassanschluss in den Regler. Die Feder übt eine Kraft aus, um das Ventil zu öffnen, sodass Gas zum Auslass strömen kann. Wenn sich der Ausgangsdruck aufbaut, drückt er gegen das Messelement (z. B. eine Membran), das der Federkraft entgegenwirkt. Erreicht der Ausgangsdruck den Sollwert, gleichen sich die Kräfte aus, und das Ventil schließt sich leicht, um das Gleichgewicht aufrechtzuerhalten. Steigt der Bedarf stromabwärts und führt dies zu einem Abfall des Ausgangsdrucks, gibt das Sensorelement nach, sodass die Feder das Ventil weiter öffnen und den Druck wiederherstellen kann. Steigt der Druck hingegen zu stark an, drückt das Sensorelement die Feder zusammen und schließt das Ventil.

Diese dynamische Anpassung gewährleistet Stabilität. Bei kompressiblen Gasen wie Stickstoff müssen Regler Faktoren wie Temperaturänderungen (gemäß den Gesetzen von Boyle und Charles) berücksichtigen, die den Druck beeinflussen. Aufgrund seiner Inertheit korrodiert Stickstoff die Komponenten zwar nicht leicht, dennoch müssen Regler potenzielle Verunreinigungen wie Feuchtigkeit oder Öle aus den Gasflaschen bewältigen.

Direktgesteuerte Regler, die bei Stickstoff häufig zum Einsatz kommen, stützen sich bei der Regelung ausschließlich auf den Prozessdruck, was sie einfach und kostengünstig macht. Vorgesteuerte Varianten nutzen ein sekundäres Vorsteuerventil für eine feinere Regelung bei hohen Durchflussmengen. Zu den Leistungskennzahlen gehören der „Droop“ – der Abfall des Ausgangsdrucks bei steigendem Durchfluss – und der „Lockup“ – der leichte Druckanstieg bei Unterbrechung des Durchflusses. Ideale Regler minimieren diese Effekte, um eine präzise Regelung zu gewährleisten.

Das Verständnis dieser Prinzipien ist entscheidend, da Stickstoffanwendungen oft präzise Drücke erfordern – ist der Druck zu hoch, besteht die Gefahr von Schäden; ist er zu niedrig, fallen Prozesse aus. In pneumatischen Systemen beispielsweise gewährleistet ein konstanter Druck den zuverlässigen Betrieb der Werkzeuge.

Bauteile eines Stickstoffdruckreglers

Ein Stickstoffdruckregler ist ein Zusammenspiel präzise gefertigter Teile, die harmonisch zusammenwirken. Betrachten wir die Hauptkomponenten anhand von Standardkonstruktionen, wie sie in Industrie und Labor zum Einsatz kommen.

Das Gehäuse besteht in der Regel aus Messing, Edelstahl oder Aluminium, um Langlebigkeit und Korrosionsbeständigkeit zu gewährleisten. Messing ist für den allgemeinen Einsatz kostengünstig, während Edelstahl für hochreinen Stickstoff bevorzugt wird, um Verunreinigungen zu vermeiden. Das Gehäuse verfügt über Ein- und Auslassanschlüsse, die häufig mit Gewinden für CGA-Anschlüsse (Compressed Gas Association) ausgestattet sind, die speziell für Stickstoff vorgesehen sind, wie beispielsweise CGA 580 für Standarddrücke bis zu 3.000 psi.

Das Herzstück bildet die Ventilbaugruppe, bestehend aus dem Ventilkegel oder Hauptventil und dem Ventilsitz. Der oft federbelastete Ventilkegel dichtet am Ventilsitz ab, um den Durchfluss zu regeln. Werkstoffe wie Elastomere (Buna-N oder Viton) oder Thermoplaste gewährleisten eine dichte Abdichtung, die entscheidend ist, um Leckagen in Stickstoffsystemen zu verhindern, bei denen Reinheit von entscheidender Bedeutung ist.

Die Membran oder der Kolben dient als Messelement. Membranen aus Elastomeren oder dünnem Metall wie Edelstahl bieten eine hohe Empfindlichkeit und sind reibungsfrei, was sie ideal für Niederdruckanwendungen macht. Kolben werden bei höheren Drücken eingesetzt; sie sind robust, weisen jedoch aufgrund von Reibung möglicherweise eine Hysterese auf. In Hochreinheitsreglern minimieren Edelstahlmembranen die Adsorption von Verunreinigungen.

Die Feder fungiert als Vorspann- oder Referenzkraftmechanismus. Sie ist über einen Handknopf oder eine Schraube einstellbar und legt den Ausgangsdruck fest, indem sie gegen die Membran drückt. Federn bestehen in der Regel aus Musikdraht oder Edelstahl, um eine lange Lebensdauer zu gewährleisten.

Manometer sind unverzichtbar: Das Hochdruckmanometer überwacht den Eingangsdruck aus der Flasche, während das Niederdruckmanometer den Ausgangsdruck anzeigt. Einige Modelle verfügen über ein Überdruckventil zum Ablassen von Überdruck, insbesondere bei Entlastungsmodellen, die vor Überdruck schützen.

Zu den weiteren Ausstattungsmerkmalen können Filter zum Entfernen von Partikeln, Schutzkappen sowie Entlüftungsöffnungen bei Modellen mit Druckentlastungsfunktion gehören. Bei ultrahochreinen Druckreglern für Stickstoff in der Halbleiterindustrie reduzieren Gehäuse aus Vollmaterial und Metall-auf-Metall-Dichtungen den Totraum und das Kontaminationsrisiko.

Das Material jeder Komponente wird so ausgewählt, dass es mit Stickstoff kompatibel ist, der zwar nicht korrosiv ist, aber Verunreinigungen enthalten kann. Eine fachgerechte Montage gewährleistet einen leckagefreien Betrieb, dessen Dichtheit häufig mit Helium geprüft wird.

So funktioniert es: Schritt-für-Schritt-Beschreibung des Mechanismus

Um die Funktionsweise eines Stickstoff-Druckreglers wirklich zu verstehen, wollen wir seine Funktionsweise Schritt für Schritt durchgehen und uns dabei auf ein gängiges einstufiges, direktgesteuertes Modell konzentrieren.

Schritt 1: Anschluss und Initialisierung. Schließen Sie den Regler mit der entsprechenden CGA-Kupplung an die Stickstoffflasche an. Stellen Sie sicher, dass das Flaschenventil geschlossen ist. Drehen Sie den Einstellknopf zurück, um die Federspannung zu lösen und plötzliche Druckstöße zu verhindern.

Schritt 2: Druckbeaufschlagung. Öffnen Sie langsam das Flaschenventil. Hochdruck-Stickstoff (z. B. 2.200 psi) strömt in den Einlass. Ohne Durchfluss bleibt das Ventil standardmäßig geschlossen.

Schritt 3: Druckeinstellung. Drehen Sie den Einstellknopf im Uhrzeigersinn, um die Feder zusammenzudrücken. Diese Kraft drückt die Membran nach unten und öffnet das Kegelventil. Stickstoff strömt durch die Düse zum Auslass und baut Druck auf.

Schritt 4: Kraftgleichgewicht. Wenn der Ausgangsdruck steigt, wirkt er auf die Unterseite der Membran und wirkt der Federkraft entgegen. Am Sollwert (z. B. 50 psi) stabilisiert sich die Membran und schließt das Ventil teilweise, um das Gleichgewicht aufrechtzuerhalten.

Schritt 5: Reaktion auf den Bedarf. Wenn nachgeschaltete Geräte mehr Gas entnehmen, sinkt der Ausgangsdruck. Die Membran entleert sich, wodurch die Feder das Ventil weiter öffnen kann, was den Durchfluss erhöht, bis sich der Druck wieder einpendelt. Sinkt der Bedarf, baut sich Druck auf, wodurch die Membran aufgeblasen wird und das Ventil schließt.

Schritt 6: Umgang mit Schwankungen. Wenn sich der Zylinder entleert, sinkt der Eingangsdruck. Bei einstufigen Reglern kann dies zu einem leichten Anstieg des Ausgangsdrucks führen (Versorgungsdruckeffekt). Zweistufige Modelle mildern diesen Effekt: Die erste Stufe reduziert den Druck auf einen Zwischendruck (z. B. 300 psi), und die zweite Stufe hält den Endausgangsdruck stabil.

In Diagrammen wird dies oft als Querschnitt dargestellt: Einlass links, Feder über der Membran, Kegel unterhalb, Auslass rechts. Pfeile zeigen die Kraftrichtungen an – Feder nach unten, Druck nach oben.

Bei stickstoffspezifischen Anforderungen verhindern Regler die Vereisung durch schnelle Expansion (Joule-Thomson-Effekt), indem in Anwendungen mit hohem Durchfluss beheizte Modelle zum Einsatz kommen. Hochreine Ausführungen minimieren das Innenvolumen, um ein Einschließen von Gas zu vermeiden.

Dieser Mechanismus gewährleistet eine sichere und gleichmäßige Versorgung, jedoch müssen Anwender die Manometer überwachen und ein Überschreiten der Nennwerte vermeiden.

Arten von Stickstoff-Druckreglern

Stickstoffregler unterscheiden sich in ihrer Bauweise, um unterschiedlichen Anforderungen gerecht zu werden.

Einstufige Regler: Einfache, einstufige Druckminderung. Ideal für stabile Eingangsdrücke, wie z. B. Leitungsregler in Labors. Preisgünstig, aber anfällig für Druckabfall.

Zweistufige Regler: Zweistufig für konstanten Ausgangsdruck trotz schwindendem Füllstand der Gasflasche. Unverzichtbar für Analysegeräte.

Hochdruckregler: Für Drücke bis zu 7.500 psi, geeignet für hohe Flaschendrücke.

Hochreinheits- und Ultrahochreinheitsregler: Aus Edelstahl, geringes Totvolumen für Halbleiter und Chromatographie.

Durchflussmesser-Regler: Integrierte Durchflussmessung für präzise Zufuhr.

Mit Überdruckentlastung vs. ohne Überdruckentlastung: Mit Überdruckentlastung zum Ablassen von Überschussdruck; ohne Überdruckentlastung für gefährliche Anlagen.

Zu den Spezialausführungen gehören beheizte Modelle für kalte Umgebungen und Modelle mit Gegendruck zum Überdruckschutz.

Anwendungsbereiche von Stickstoff-Druckreglern

Stickstoffregler sind allgegenwärtig.

In der Klimatechnik und Kältetechnik dienen sie zur Spülung von Leitungen und zur Druckprüfung, um Oxidation zu verhindern.

Schweißen und Metallverarbeitung: Erzeugen Inertgas-Schutzatmosphären für das WIG-Schweißen.

Lebensmittel und Getränke: Erhalten die Frische in Verpackungen; regeln Zapfanlagen.

Medizin und Labor: Gasversorgung für Anästhesie und Chromatographie.

Industrie: Schutzgasfüllung in Chemieanlagen, Reifenbefüllung.

Halbleiter: Reinststickstoff für die Fertigung.

Wartung und Sicherheit

Regelmäßige Wartung gewährleistet eine lange Lebensdauer. Monatlich auf Undichtigkeiten und Korrosion prüfen; Funktionsfähigkeit testen. Reinigen oder ersetzen Sie verschlissene Teile; lagern Sie die Flaschen mit verschlossenem Verschluss. Sicherheit: Verwenden Sie geeignete Anschlüsse, vermeiden Sie zu festes Anziehen; entlüften Sie Modelle mit Überdruckentlastung sicher. Tragen Sie PSA; überprüfen Sie die Nennwerte. Planen Sie jährlich eine professionelle Wartung ein.

Hochreiner Stickstoffregler mit hohem Durchfluss
Hochreiner Stickstoffregler mit hohem Durchfluss

Fazit

Stickstoff-Druckregler sind für den sicheren Umgang mit Gas unverzichtbar. Die Beherrschung ihrer Funktionsweise steigert die Effizienz in allen Branchen. Legen Sie stets Wert auf Qualität und Sicherheit, um optimale Ergebnisse zu erzielen.
