Wie verhindert der interne Überdruckentlastungsmechanismus eines Hochdruck-Argon-Gasreglers Gefahren durch Überdruck?

{{{sourceTextContent.subTitle}}}

Wie verhindert der interne Überdruckausgleichsmechanismus eines Hochdruck-Argon-Gasreglers Gefahren durch Überdruck?

{{{sourceTextContent.description}}}

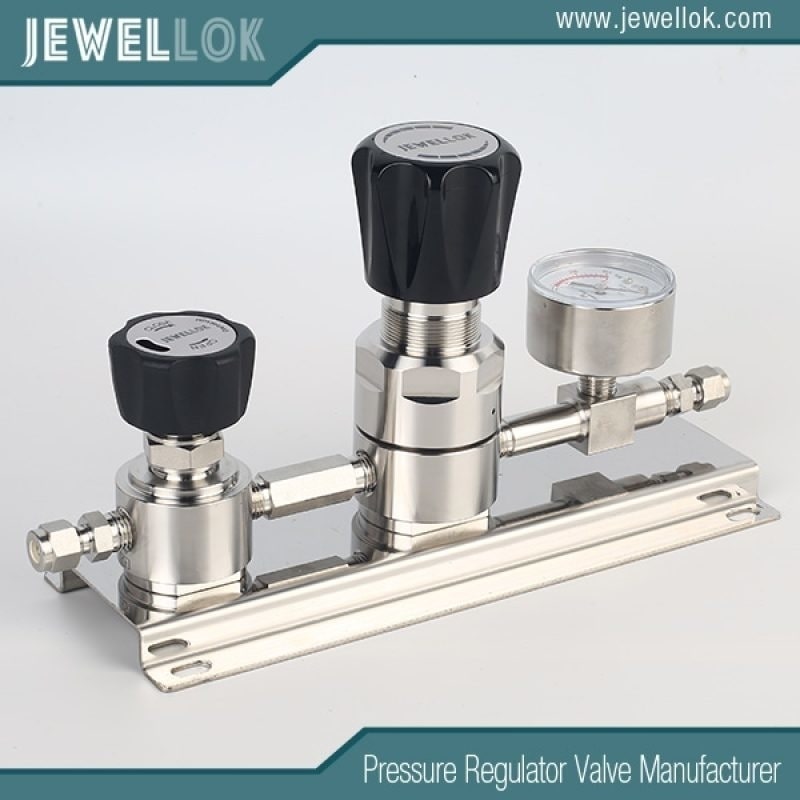

Hochdruck-Argon-Gasregler sind unverzichtbare Geräte in Branchen, die vom Schweißen und der Metallverarbeitung bis hin zur Halbleiterfertigung und zu Analyselabors reichen. Argon, ein inertes Edelgas, wird in Flaschen bei Drücken gespeichert, die häufig 3.000 Pfund pro Quadratzoll Manometerdruck (psig) überschreiten, und Regler reduzieren diesen Druck auf nutzbare Werte, wobei sie Stabilität und Sicherheit gewährleisten. Überdruckgefahren – wie z. B. Flaschenbrüche, Geräteschäden oder sogar Explosionen – stellen erhebliche Risiken dar, wenn sie nicht ordnungsgemäß gehandhabt werden. Der interne Druckentlastungsmechanismus spielt eine entscheidende Rolle bei der Minderung dieser Gefahren, indem er überschüssigen Druck automatisch ablässt und so sicherstellt, dass das System innerhalb sicherer Grenzen bleibt.

Dieser Artikel befasst sich eingehend mit der Funktionsweise des internen Druckentlastungsmechanismus in Hochdruck-Argon-Gasreglern und erläutert dessen Funktionsweise sowie seine Fähigkeiten zur Gefahrenvermeidung. Zudem werden wichtige konstruktive Aspekte beleuchtet, die die Zuverlässigkeit im Langzeitbetrieb unter anspruchsvollen Bedingungen verbessern. Auf der Grundlage technischer Prinzipien und Industriestandards zeigen wir auf, wie diese Merkmale Prozesse mit Argon absichern, bei denen Präzision und Reinheit von größter Bedeutung sind. Das Verständnis dieser Aspekte ist für Ingenieure, Techniker und Sicherheitsexperten entscheidend, um Regler auszuwählen und zu warten, die Ausfallzeiten und Risiken minimieren.

Hochdruckregler für Argon sind in der Regel für Eingangsdrücke von bis zu 6.000–10.000 psig ausgelegt, wobei die Ausgangsdrücke zwischen 0 und 500 psig liegen oder bei Spezialmodellen auch höher sein können. Sie enthalten Komponenten wie Membranen, Tellerventile und Federn zur Durchflussregelung, doch der Überdruckausgleichsmechanismus bietet einen zusätzlichen Schutz vor Ausfällen wie Sitzundichtigkeiten oder thermischer Ausdehnung. Im Zusammenhang mit Argon, das in hohen Konzentrationen erstickend wirkt, verhindert ein zuverlässiger Überdruckausgleich nicht nur druckbedingte Zwischenfälle, sondern auch potenzielle Gasfreisetzungen in geschlossenen Räumen.

Grundlagen zu Hochdruck-Argon-Gasreglern

Bevor der Überdruckmechanismus näher betrachtet wird, ist es wichtig, die Kernfunktionalität des Reglers zu verstehen. Ein Druckregler reduziert den hohen Eingangsdruck (P1) auf einen stabilen Ausgangsdruck (P2) mithilfe von drei Schlüsselelementen: dem Vorspannmechanismus (z. B. einer Feder oder einer Kuppel), dem Sensorelement (z. B. einer Membran oder einem Kolben) und dem Steuerelement (z. B. einem Tellerventil).

Bei einem typischen einstufigen Regler strömt das Gas in die Hochdruckkammer, wobei die Vorspannfeder die Membran zusammendrückt und das Ventil öffnet, um den Durchfluss in die Niederdruckkammer zu ermöglichen. Die Membran erfasst P2 und gleicht die Federkraft aus, um das Gleichgewicht aufrechtzuerhalten.

Bei Hochdruck-Argon-Anwendungen verwenden Regler häufig Gehäuse aus Edelstahl oder Messing mit CGA-580-Anschlüssen, um Kompatibilität und Reinheit zu gewährleisten. Zweistufige Ausführungen, die häufig für Präzisionsanwendungen eingesetzt werden, reduzieren den Druck in zwei Schritten: in der ersten Stufe auf ein Zwischenniveau und in der zweiten Stufe auf den endgültigen Ausgangsdruck. Dadurch werden Effekte wie eine abfallende Einlasskennlinie minimiert, bei der P2 ansteigt, wenn der Flaschendruck abfällt.

Überdruck kann durch einen Reglerausfall (z. B. ein klemmendes Ventil), Einlassdruckspitzen oder Durchflussunterbrechungen entstehen, die zu einer thermischen Aufheizung führen. Ohne Druckentlastung könnten die Drücke den Prüfdruck des Reglers (150 % des Nennwerts) oder den Berstdruck (400 % des Nennwerts) überschreiten, was zu einem katastrophalen Ausfall führen würde. Der interne Druckentlastungsmechanismus behebt dieses Problem, indem er Entlüftungsfunktionen direkt in den Regler integriert.

So funktioniert der interne Druckentlastungsmechanismus

Der interne Druckentlastungsmechanismus in Hochdruck-Argon-Gasreglern ist so ausgelegt, dass er übermäßigen Druck auf der Ausgangsseite automatisch erkennt und abbaut, wodurch Gefahren verhindert werden, ohne dass externe Vorrichtungen erforderlich sind. Im Gegensatz zu eigenständigen Druckbegrenzungsventilen (PRVs), die bei Überschreiten eines Sollwerts in die Atmosphäre entlüften, sind interne Mechanismen für einen kompakten, integrierten Schutz direkt in den Regler eingebaut.

Grundlegende Funktionsweise
In vielen Reglern arbeitet der Überdruckausgleichsmechanismus nach dem Prinzip der Selbstentlüftung oder der geschlossenen Entlüftung. Bei einer selbstentlüftenden Anordnung biegt sich die Membran nach oben, sobald der Druck auf der Ausgangsseite (P2) den Sollwert überschreitet – sei es aufgrund von Kriechen (langsamer Druckanstieg durch Sitzleckage) oder Blockierung (Druckanstieg bei Null-Durchfluss) –, wodurch ein Sekundärventil oder eine Öffnung in der Ventilhaube geöffnet wird. Dadurch wird überschüssiges Gas durch die Entlüftungsöffnung des Reglers abgelassen, wodurch P2 gesenkt wird, bis das Gleichgewicht wiederhergestellt ist. Bei Argon ist diese Entlüftung unbedenklich, da es sich um ein Inertgas handelt; in Systemen mit totem Ende (kein Durchfluss in Richtung Ausgang) verhindert sie jedoch einen Druckaufbau, der Messgeräte oder Leitungen beschädigen könnte.

Die „Captured-Venting“-Funktion erhöht die Sicherheit, indem sie das abgelassene Gas über einen separaten Anschluss an einen sicheren Ort leitet – ideal für Innenräume oder explosionsgefährdete Umgebungen. Sie verfügt über eine positionierbare Haube (um 360 Grad drehbar) und häufig über eine gebundene Membran, bei der der Ventilspindel mechanisch mit der Membran verbunden ist. Steigt P2 an, drückt die Membran den Ventilschaft fester gegen den Sitz, komprimiert dabei Verunreinigungen und sorgt für eine sichere Absperrung, während überschüssiges Gas abgelassen wird. Dies minimiert Leckagen und schützt die Membran vor einem Bruch.

Interne Überdruckventile (IRVs) sind ein weiterer gängiger Typ, der in das Reglergehäuse integriert ist. Sie öffnen sich, wenn P2 den Sollwert des Reglers zuzüglich des Sperrdrucks überschreitet, wodurch Gas durch die Entlüftung entweichen kann. Die Entlüftung setzt je nach Bereich der Entlastungsfeder ein, wobei die Kapazität vom Eingangsdruck, der Blendengröße und den Abmessungen der Entlüftung abhängt. Beispielsweise könnte bei einem auf 50 psig eingestellten Regler das IRV bei 60 psig anspringen und so lange entlüften, bis der Druck abfällt.

Bei zweistufigen Reglern kann die Entlastung zwischen den Stufen erfolgen. Wenn das Ventil der ersten Stufe undicht ist, steigt der Zwischendruck an, und Sicherheitsventile entlasten, um eine Überlastung und eine mögliche Explosion zu verhindern. Dies ist entscheidend für Hochdruck-Argon, bei dem Flaschen einen Druck von bis zu 6.000 psig erreichen können.

Kraftgleichgewicht und Auslösung
Der Mechanismus basiert auf einem Kraftgleichgewicht: Der Druck auf der Ausgangsseite wirkt auf die Unterseite der Membran und wirkt der Federkraft entgegen. Wenn P2 den Sollwert überschreitet, überwindet die Kraft die Feder, wodurch die Membran ausgelenkt wird und den Entlastungsweg öffnet. Das Ventil „spaltet“ sich proportional, wobei die Druckwerte vom Ansprechen bis zum Wiederverschließen innerhalb von ±2 % des Sollwerts liegen, um Präzision zu gewährleisten. Im Gegensatz zu Pop-Typ-Überdruckventilen, die vollständig öffnen, drosseln interne Mechanismen den Durchfluss für eine kontrollierte Entlastung und vermeiden so Instabilität.

Bei Argonreglern gewährleistet eine Helium-Dichtheitsprüfung niedrige Leckageraten (z. B. <1×10⁻⁹ atm cm³/s He) und verhindert so unbeabsichtigtes Entlüften. Der Vorgang erfolgt automatisch und selbstrückstellend und erfordert keinen manuellen Eingriff, es sei denn, zugrunde liegende Probleme wie Verunreinigungen bestehen weiterhin.

Vermeidung von Überdruckgefahren

Der interne Druckentlastungsmechanismus wirkt Überdruckgefahren direkt entgegen, indem er die Systemintegrität aufrechterhält und Personal sowie Ausrüstung schützt. Überdruck in Argonsystemen kann durch Reglerfehlfunktionen entstehen, wie z. B. ein defektes Tellerventil, das den vollen Eingangsdruck stromabwärts durchlässt, oder durch externe Faktoren wie Temperaturanstiege, die eine Gasausdehnung in geschlossenen Systemen verursachen.

Szenarien zur Gefahrenminderung
Bei einem Totalausfall, bei dem das Steuerelement in geöffneter Stellung klemmt, lässt der Entlastungsmechanismus eine Gasmenge entweichen, die dem maximalen Durchfluss des Reglers bei hohem Eingangsdruck entspricht, wodurch der Druckaufbau auf ein sicheres Niveau begrenzt wird (z. B. <10 psig über dem Sollwert). Bei Argonflaschen mit 3.000 psig verhindert dies, dass die nachgeschalteten Leitungen ihren MAOP überschreiten, wodurch Berstungen vermieden werden.

Thermische Ausdehnung bei Nichtdurchfluss (z. B. bei blockierten Ventilen) kann den Druck um 0,8 in. w.c. pro °F erhöhen, doch die Überdruckentlastung wird aktiviert, um das Gas schrittweise abzulassen und so ein Ansteigen auf gefährliche Werte zu verhindern. In Laboren, in denen Argon für die Chromatographie verwendet wird, gewährleistet dies einen konstanten Druck, ohne dass das Risiko einer Beschädigung der Geräte besteht.

Der Mechanismus berücksichtigt zudem nachlassende Einlassdrücke: Wenn der Flaschendruck sinkt, können einstufige Regler den P2-Wert erhöhen, doch die Überdruckentlastung leitet jeden Überschuss ab und gewährleistet so die Sicherheit. In zweistufigen Anlagen verhindert die Zwischenstufen-Überdruckentlastung, dass Ausfälle der ersten Stufe die zweite Stufe überlasten.

Zu den Vorteilen zählen eine hohe Zuverlässigkeit (geringere Anfälligkeit für Verstopfungen), eine Selbstalarmierung durch Entlüftung (die auf Probleme hinweist) sowie Kosteneffizienz im Vergleich zu externen Überdruckventilen. In dicht besiedelten Gebieten reduziert die geschlossene Entlüftung zudem Lärm und Gefahren durch Gasfreisetzung. Insgesamt hält sie die Systeme im Fehlerfall betriebsbereit, im Gegensatz zu Schnellabsperrvorrichtungen, die die Versorgung unterbrechen.

In argonspezifischen Anwendungsbereichen wie dem Schweißen verhindert die Überdruckentlastung Lichtbogeninstabilitäten durch Druckspitzen, während sie in der Halbleiterindustrie die Reinheit schützt, indem sie unkontrollierte Freisetzungen minimiert.

Konstruktionsaspekte für die Zuverlässigkeit im langfristigen Hochdruckbetrieb

Um die Zuverlässigkeit des Überdruckentlastungsmechanismus im Langzeitbetrieb zu gewährleisten, ist eine sorgfältige Konstruktion erforderlich, bei der Materialien, Stabilität und Wartung im Mittelpunkt stehen. Ein Hochdruck-Argon-Gasregler muss über Jahre hinweg Druckschwankungen, potenziellen Verunreinigungen und Umgebungsbelastungen standhalten.

Materialien und Konstruktion
Die Materialauswahl ist entscheidend: Membranen und Gehäuse aus Edelstahl (z. B. 316L) sind korrosionsbeständig und gasdicht – unerlässlich für die hohen Reinheitsanforderungen von Argon (≥99,995 %). Metall-auf-Metall-Dichtungen gewährleisten eine leckagefreie Funktion und sind Elastomeren, die sich zersetzen, überlegen. Die Konstruktion aus Vollmaterial reduziert das Innenvolumen und minimiert so den Totraum sowie die Adsorption von Feuchtigkeit beim Flaschenwechsel. Bei hohen Drücken (bis zu 10.000 psig) bewältigen kolbengeführte Konstruktionen mit O-Ringen und Stützringen die auftretenden Kräfte, während gebundene Membranen die Dichtwirkung durch das Zusammendrücken von Verunreinigungen verbessern. Beschichtungen wie Siltride oder Silcolloy verbessern die Korrosionsbeständigkeit und verlängern die Lebensdauer in rauen Umgebungen. Helium-Dichtheitsprüfungen bestätigen die Dichtheit, wobei Werte unter 1×10^-9 atm cc/sec gewährleisten, dass keine langfristigen Leckagen auftreten.

Stufenbauweise und Leistungskennzahlen
Zweistufige Regler bieten überlegene Zuverlässigkeit, indem sie den Einlassdruckabfall (z. B. 0,1 psig Anstieg pro 100 psig Abfall) im Vergleich zu einstufigen Reglern (7 psig/100 psig) reduzieren. Diese Stabilität verhindert eine häufige Auslösung der Überdruckentlastung und verlängert so die Lebensdauer der Komponenten. Ausgeglichene Hauptventile minimieren die Sitzbelastung bei hohen Drücken und ermöglichen so größere Durchflussöffnungen ohne übermäßigen Verschleiß. Zu den wichtigsten Kennzahlen zählen der Druckabfall (Druckabfall am Ausgang bei Durchfluss, minimiert durch Low-Droop-Ventiloberteile), der Lockup (Druckanstieg bei Null-Durchfluss, <2 % des Sollwerts) und die Wiederholgenauigkeit (konsistente Rückkehr zum Sollwert). Der Venturi-Boost gleicht den Druckabfall bei hohen Durchflüssen aus und verbessert so die Langzeitleistung.

Stabilität und Vibrationsfestigkeit
Bei der Konstruktion muss Resonanz vermieden werden: harmonische Resonanz (nicht zerstörerisches Zischen durch Membranvibrationen bei hohem P1/niedrigem P2) oder hydraulische Resonanz (zerstörerisches Rattern durch schlechte Schmierung). Die Dämpfung sorgt für ein Gleichgewicht zwischen Ansprechgeschwindigkeit und Stabilität und verhindert Schwingungsschleifen. Vorsteuergeregelte Regler bieten Genauigkeit, reagieren jedoch langsamer; federbelastete Regler bieten Schnelligkeit bei dynamischen Lasten.

Wartung und Umgebungsfaktoren
Ein Wartungsplan ist unerlässlich: tägliche Dichtheitsprüfungen, monatliche Inspektionen, vierteljährliche Reinigung, jährlicher Austausch der Dichtungen unter Verwendung von Originalersatzteilen. Bei der Dimensionierung sind der maximale Durchfluss, Einlass- und Auslassdrücke, die Temperatur (-40 °F bis 165 °F) sowie die Medienverträglichkeit zu berücksichtigen. Für den Langzeitbetrieb verhindern Filter Verstopfungen, und gerade Rohrleitungen (≥ 6 Durchmesser) gewährleisten Stabilität.

Beheizte Modelle verhindern die Joule-Thomson-Abkühlung bei Argon mit hohem Durchfluss und vermeiden so Kondensation. In Umgebungen mit starken Vibrationen, wie beispielsweise in der Luft- und Raumfahrt, gewährleisten robuste Materialien und ausbalancierte Ventile die Zuverlässigkeit.

Fazit

Der interne Überdruckentlastungsmechanismus in Hochdruck-Argon-Gasreglern – durch Entlüftung, verbundene Membranen und IRVs – verhindert wirksam Überdruckgefahren, indem er überschüssigen Druck automatisch ablässt und so vor Brüchen und Freisetzungen schützt. Konstruktionsmerkmale wie die Ausführung aus Edelstahl, die zweistufige Regelung und strenge Prüfverfahren gewährleisten Zuverlässigkeit im Langzeitbetrieb und minimieren Verschleiß sowie Instabilität. Da die Industrie immer höhere Präzision fordert, werden Fortschritte bei den Werkstoffen und der intelligenten Überwachung diese Systeme weiter verbessern. Die richtige Auswahl und Wartung sind entscheidend, um diese Eigenschaften optimal zu nutzen und einen sicheren sowie effizienten Umgang mit Argon zu gewährleisten.
