Anwendungsleitfaden für den einstellbaren Gegendruckregler

{{{sourceTextContent.subTitle}}}

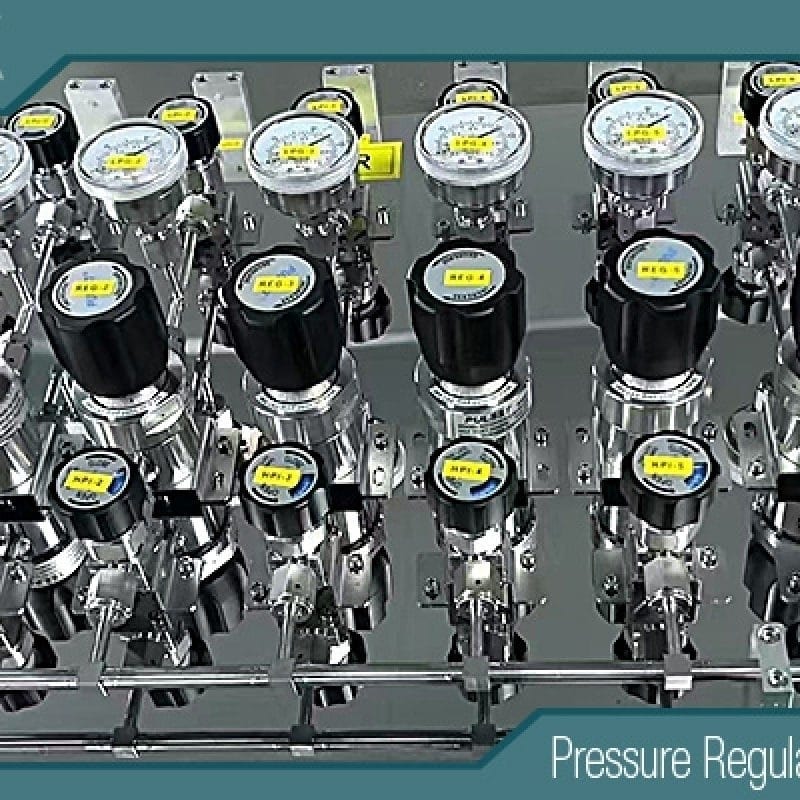

Anwendungsleitfaden für den einstellbaren Gegendruckregler

{{{sourceTextContent.description}}}

Im Bereich der Fluidsteuerungssysteme ist der einstellbare Gegendruckregler eine entscheidende Komponente für die Aufrechterhaltung der Systemstabilität und -effizienz. Dieses Gerät dient dazu, einen konstanten Vordruck in Rohrleitungen, Behältern und Prozessanlagen zu regeln und aufrechtzuerhalten, unabhängig von Schwankungen der Durchflussmengen oder den Bedingungen im Nachstrom. Indem es den Abbau von Überdruck ermöglicht und gleichzeitig Rückfluss oder Druckabfälle verhindert, gewährleistet es einen sicheren und optimalen Betrieb in verschiedenen Branchen.

Das Konzept der Gegendruckregelung geht auf frühe industrielle Anwendungen zurück, bei denen die Aufrechterhaltung eines präzisen Drucks für die Prozessintegrität unerlässlich war. Heute sind einstellbare Gegendruckregler in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und sogar in analytischen Probenahmesystemen unverzichtbar. Ihre Einstellbarkeit ermöglicht es Betreibern, Sollwerte genau an spezifische Betriebsanforderungen anzupassen, was sie zu vielseitigen Werkzeugen für Ingenieure und Techniker macht.

Um den einstellbaren Gegendruckregler zu verstehen, muss man sich mit seiner Funktionsweise, den verschiedenen Typen und den praktischen Anwendungsmöglichkeiten befassen. Dieser Artikel befasst sich eingehend mit den Funktionsprinzipien, den verschiedenen Bauformen, den Anwendungsbereichen, den Vor- und Nachteilen, den Auswahlkriterien, den Installationsrichtlinien und den Wartungsmaßnahmen. Auf der Grundlage technischer Erkenntnisse soll er Fachleuten, die diese Regler in ihren Systemen implementieren oder optimieren möchten, einen umfassenden Überblick bieten. Ganz gleich, ob Sie mit Gas-Systemen mit hohem Durchfluss oder empfindlichen Flüssigkeitsprozessen zu tun haben – das Verständnis dieser Aspekte kann die Systemleistung und -lebensdauer verbessern.

Im Kern funktioniert ein einstellbarer Rückdruckregler durch den Ausgleich von Kräften, um den Eingangsdruck aufrechtzuerhalten. Wenn der Vordruck den Sollwert überschreitet, öffnet sich das Ventil, um Medium abzulassen, und schließt sich wieder, sobald sich der Druck normalisiert hat. Diese dynamische Anpassung verhindert Überdruck und gewährleistet einen gleichmäßigen Durchfluss, wodurch nachgeschaltete Anlagen vor Schäden geschützt werden. Die Möglichkeit, den Sollwert über Federn, Schrauben oder Vorsteuerventile einzustellen, unterscheidet ihn von Reglern mit festem Sollwert und bietet Flexibilität in variablen Umgebungen.

In der modernen Technik bewältigen diese Regler Herausforderungen wie Druckspitzen in Kompressorstationen oder einen gleichmäßigen Durchfluss in Probenahmeleitungen. Ihre Entwicklung von einfachen mechanischen Vorrichtungen hin zu hochentwickelten vorgesteuerten Modellen spiegelt Fortschritte in der Werkstoff- und Regeltechnik wider und ermöglicht eine präzise Regelung selbst unter rauen Bedingungen.

Was ist ein einstellbarer Gegendruckregler?

Ein einstellbarer Gegendruckregler, oft mit BPR abgekürzt, ist ein Spezialventil, das einen vordefinierten Druckpegel vor seiner Einbaustelle aufrechterhält. Im Gegensatz zu Druckminderern, die den nachgeschalteten Druck regeln, konzentrieren sich BPRs auf den Eingangsdruck: Sie öffnen sich, um überschüssigen Druck abzulassen, wenn dieser den Sollwert überschreitet, und schließen sich, um Druck aufzubauen, wenn er darunter fällt. Dies macht sie unverzichtbar für Systeme, bei denen die Stabilität auf der Eingangsseite von entscheidender Bedeutung ist.

Der Begriff „einstellbar“ bezieht sich auf die Möglichkeit, den Sollwertdruck zu verändern, typischerweise über eine mechanische Schraube, einen Drehknopf oder ein externes Vorsteuersystem. Diese Funktion ermöglicht Anpassungen im laufenden Betrieb ohne Abschaltung des Systems und wird so den dynamischen Betriebsanforderungen gerecht. Diese aus langlebigen Materialien wie Edelstahl oder Legierungen gefertigten Regler sind für Gase, Flüssigkeiten, Phasenmischungen und sogar überkritische Substanzen geeignet. Zu den Schlüsselkomponenten gehören ein Sensorelement (Membran oder Kolben), ein Belastungsmechanismus (Feder- oder Kuppeldruck) und ein Ventilsitz. Das Messelement erfasst Druckänderungen, während der Belastungsmechanismus den Gleichgewichtspunkt festlegt. Bei kuppelbelasteten Ausführungen dient der Fluiddruck in der Kuppelkammer als Referenz und bietet damit eine höhere Präzision als federbelastete Varianten. BPRs unterscheiden sich von Überdruckventilen – die als Sicherheitsvorrichtungen gegen plötzliche Druckstöße dienen – dadurch, dass sie eine kontinuierliche, stationäre Regelung anstelle einer intermittierenden Entlastung gewährleisten. Sie werden auch als Druckhalteventile bezeichnet, insbesondere in Pumpen-Rückführungsanlagen, bei denen überschüssiger Durchfluss zurückgeführt wird, um den Druck aufrechtzuerhalten. In der Praxis sorgt ein einstellbarer Rückdruckregler dafür, dass Produktionsbehälter wie Separatoren oder Aufbereitungsanlagen bei optimalem Druck betrieben werden, was eine effiziente Flüssigkeitstrennung und -aufbereitung ermöglicht. Dank ihrer kompakten Bauweise und ihrer selbsttätigen Funktionsweise eignen sie sich sowohl für kleine Laborumgebungen als auch für große Industrieanlagen.

Funktionsprinzip

Das Funktionsprinzip eines einstellbaren Gegendruckreglers basiert auf einem Kräftegleichgewicht, um eine präzise Druckregelung zu erreichen. Im einfachsten Fall vergleicht der Regler mithilfe eines Messmechanismus den Vordruck mit einer Sollkraft und passt die Ventilstellung entsprechend an. In einer typischen Anordnung strömt das Medium in den Einlass des Reglers und übt Druck auf das Messelement aus – häufig eine Membran oder einen Kolben. Diesem Element wirkt eine Belastungskraft entgegen, beispielsweise eine gespannte Feder oder ein Referenzdruck im Dom. Wenn der Eingangsdruck den Sollwert überschreitet, bewegt sich das Messelement, öffnet das Ventil, um den Durchfluss durch die Blende zu ermöglichen und den Druck abzulassen. Sinkt der Druck auf den Sollwert ab, schließt die Belastungskraft das Ventil und hält so das Gleichgewicht aufrecht. Zur Einstellbarkeit wird der Sollwert durch Veränderung der Vorspannkraft angepasst. Bei federbelasteten Modellen wird durch Drehen einer Einstellschraube die Feder zusammengedrückt oder entspannt, wodurch sich das Kräftegleichgewicht verändert. Kuppelbelastete Regler nutzen ein externes Vorsteuerventil, um Referenzdruck an die Kuppel zu liefern, was ferngesteuerte oder automatisierte Einstellungen über elektronische Steuerungen ermöglicht. Pilotgesteuerte Ausführungen erweitern dieses Prinzip um ein zweistufiges System: Ein kleines Pilotventil erfasst den Druck und moduliert die Stellung des Hauptventils, um eine schnellere Ansprechzeit und minimale Abweichungen bei Durchflussschwankungen zu gewährleisten. Dies ist besonders nützlich bei hohen Durchflüssen, bei denen direktwirkende Regler einen „Druckaufbau“ oder ein Durchfallen zeigen könnten.

In Anwendungen wie Probenahmesystemen wird der BPR am Ende der Leitung platziert, um überschüssigen Durchfluss in einen Bypass umzuleiten und gleichzeitig einen konstanten Analysator-Druck aufrechtzuerhalten. Ein vorgeschalteter Durchflussbegrenzer sorgt für einen effektiven Druckabfall und verhindert, dass der Regler vollständig geöffnet bleibt. Insgesamt gewährleistet dieses Prinzip einen stationären Betrieb, bei dem sich der Regler kontinuierlich an Veränderungen anpasst, wodurch Turbulenzen reduziert und die Lebensdauer des Systems erhöht werden.

Arten von einstellbaren Gegendruckreglern

Es gibt verschiedene Arten von einstellbaren Gegendruckreglern, die jeweils auf spezifische Betriebsanforderungen hinsichtlich Präzision, Durchflusskapazität und Umgebungsfaktoren zugeschnitten sind.

Eigenständige oder direktwirkende Regler: Dies sind die einfachsten Ausführungen, die ohne externe Energieversorgung auf interne Federn und Membranen zurückgreifen. Die Einstellung erfolgt über eine Schraube, die die Feder zusammenzieht. Sie eignen sich für stabile Durchflüsse, können jedoch aufgrund der Proportionalregelung bei höheren Durchflussraten einen Druckaufbau aufweisen. Zu den Vorteilen zählen Einfachheit und Kosteneffizienz; sie sind ideal für allgemeine Anwendungen.
Differenz- oder Nachführregler: Diese halten mithilfe eines Referenzdruckeingangs eine feste Druckdifferenz zwischen zwei Systempunkten aufrecht. Die Einstellung erfolgt durch Vorbelegung des Sollwerts gegenüber dem Referenzdruck. Sie verhindern Rückfluss in Systemen wie Kompressordichtungen und bieten hohe Präzision bei der Differenzregelung.
Vorgesteuerte Regler: Mit einem Vorsteuerventil, das das Hauptventil steuert, bieten diese eine präzise Regelung über weite Durchflussbereiche. Die Sollwerteinstellung erfolgt über das Vorsteuerventil, oft ferngesteuert. Sie zeichnen sich in dynamischen Umgebungen wie chemischen Prozessen durch minimale Abweichungen aus.
Kuppelbelastete Regler: Diese nutzen den Flüssigkeitsdruck in einer Kuppel zur Belastung und bieten hervorragende Stabilität sowie geringe Hysterese. Die Einstellung über einen Vorsteuerregler ermöglicht die elektronische Integration. Die Baugrößen reichen von kleinen Forschungsserien (1/16″ bis 1/4″) bis hin zu industriellen Ausführungen (bis zu 4″) und decken Drücke von bis zu 10.000 psig ab.
Federbelastete Regler: Eine Untergruppe, bei der Federn die Vorspannung liefern und die manuell einstellbar sind. Sie sind kompakt, jedoch bei schwankenden Durchflüssen aufgrund von Änderungen der Federkonstante weniger präzise.
Elektronische Baureihe: Kombiniert die Kuppelbelastung mit elektronischen Vorsteuerungen für die automatisierte Regelung und eignet sich für Drücke bis zu 5.000 psig.
Die Auswahl des jeweiligen Typs hängt von Faktoren wie Durchflussrate, Präzisionsanforderungen und Materialverträglichkeit ab, wobei in korrosiven Umgebungen häufig Edelstahl zum Einsatz kommt.

Anwendungen

Einstellbare Gegendruckregler finden breite Anwendung in Branchen, in denen Druckstabilität entscheidend ist.

In der Öl- und Gasindustrie halten sie den Druck in Separatoren, Aufbereitungsanlagen und Freewasserabscheidern aufrecht, gewährleisten eine effiziente Flüssigkeitstrennung und verhindern Schäden an den Anlagen. Kompressorstationen und Gasfördersysteme sind auf sie angewiesen, um Sicherheit und Durchflussregelung zu gewährleisten.

Die chemische Verarbeitung profitiert von ihrer Präzision beim Umgang mit reaktiven Flüssigkeiten, wodurch Turbulenzen und Überdruckrisiken reduziert werden. In der Pharmaindustrie werden sie in sterilen Umgebungen für eine gleichmäßige Dosierung und Mischung eingesetzt.

In analytischen Probenahmesystemen gewährleisten BPRs einen gleichmäßigen Durchfluss zu den Analysegeräten, indem sie überschüssiges Medium umleiten und so empfindliche Instrumente vor Druckschwankungen schützen. Pumpensysteme setzen sie als Aufrechterhaltungsventile ein, die überschüssigen Durchfluss zurückleiten, um den Druck stromaufwärts aufrechtzuerhalten. Die Lebensmittel- und Getränkeindustrie nutzt sie zur hygienischen Druckregelung in Verarbeitungslinien.

In der Stromerzeugung und Wasseraufbereitung kommen vorgesteuerte Modelle für Präzision bei hohen Durchflussmengen zum Einsatz. Insgesamt machen ihre Anpassungsfähigkeit sie unverzichtbar für Sicherheit, Effizienz und die Einhaltung von Vorschriften.

Vor- und Nachteile

Zu den Vorteilen einstellbarer Gegendruckregler zählen eine präzise Druckregelung, die Verringerung von Systemschäden und die Erhöhung der Sicherheit. Sie minimieren Turbulenzen, verlängern die Lebensdauer der Anlagen und bieten Flexibilität durch ihre Einstellbarkeit. Modelle mit Kuppelbelastung bieten hohe Stabilität über den gesamten Durchflussbereich, während selbsttätige Modelle wirtschaftlich und einfach zu installieren sind. Zu den Nachteilen gehört eine mögliche Hysterese bei federbelasteten Typen, die zu Überdruck führen kann. Pilotgesteuerte Ausführungen sind komplexer und kostspieliger. Der Wartungsaufwand kann zu längeren Ausfallzeiten führen, wenn er vernachlässigt wird, und eine falsche Dimensionierung kann zu Ineffizienzen führen.

Auswahlkriterien

Die Auswahl eines einstellbaren BPR erfordert die Bewertung der Anwendungsanforderungen: Durchflussrate, Druckbereich, Medientyp und Präzision. Berücksichtigen Sie die Materialbeständigkeit für korrosive Umgebungen und modulare Bauweisen für eine einfache Wartung. Bevorzugen Sie Anbieter mit starkem Support und einem guten Ruf hinsichtlich der Qualität. Für hohe Präzision entscheiden Sie sich für kuppel- oder vorgesteuerte Modelle; für Einfachheit für eigenständige Modelle.

Installationsrichtlinien

Eine ordnungsgemäße Installation beginnt mit der Platzierung des BPR am Ende der Leitung zur stromaufwärtigen Regelung. Bauen Sie einen stromaufwärtigen Durchflussbegrenzer ein, um einen Druckabfall zu ermöglichen. Entfernen Sie vor der Inbetriebnahme alle Transportstopfen. Bei Reihenschaltungen sollten Sie Drosseln zwischen den Reglern anbringen, um eine gegenseitige Beeinflussung zu vermeiden. Stellen Sie eine trockene Gasversorgung sicher und passen Sie die Sollwerte schrittweise an. Befolgen Sie die OEM-Richtlinien für Anschlüsse und Dichtungen.

Wartungstipps

Die Wartung umfasst tägliche Dichtheitsprüfungen, monatliche Sichtprüfungen, vierteljährliche Inspektionen sowie den jährlichen Austausch von Membranen und Dichtungen. Reinigen Sie das Gerät mit zugelassenen Lösungsmitteln, schmieren Sie es ordnungsgemäß und verwenden Sie Reparatursätze bei kleineren Problemen. Beheben Sie Entlüftungsprobleme durch Überprüfung der Membranen oder Sitze; ersetzen Sie diese bei schweren Schäden. Dokumentieren Sie die durchgeführten Maßnahmen zur Einhaltung der Vorschriften.

Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie
Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie

Fazit

Einstellbare Gegendruckregler sind für das Druckmanagement von entscheidender Bedeutung und bieten Zuverlässigkeit und Anpassungsfähigkeit. Durch das Verständnis ihrer Funktionsweise und Anwendungspraktiken können Ingenieure Systeme für maximale Leistung optimieren.
