So funktioniert ein zweistufiger Propangas-Druckregler mit Manometer

{{{sourceTextContent.subTitle}}}

So funktioniert ein zweistufiger Propangas-Druckregler mit Manometer

{{{sourceTextContent.description}}}

Propangas, auch bekannt als Flüssiggas (LPG), ist ein vielseitiger und effizienter Brennstoff, der in ländlichen Gebieten oder netzunabhängigen Regionen häufig zum Heizen von Wohnräumen, zum Betreiben von Haushaltsgeräten, zum Kochen und sogar zum Betanken von Fahrzeugen eingesetzt wird. Propangas wird in Druckbehältern gelagert und liegt dort unter hohem Druck in flüssiger Form vor, verdampft jedoch zu einem Gas, sobald es zur Verwendung freigesetzt wird. Der Druck in einem typischen Propangastank kann jedoch zwischen 100 und 250 Pfund pro Quadratzoll (PSI) liegen – weitaus zu hoch für den sicheren und effektiven Betrieb von Haushaltsgeräten, die in der Regel einen deutlich niedrigeren Druck von etwa 11 Zoll Wassersäule (in. w.c.) benötigen, was etwa 0,4 PSI entspricht. Hier kommt ein Propangas-Druckregler ins Spiel – eine wichtige Sicherheitsvorrichtung, die den Gasdruck reduziert und stabilisiert, um einen gleichmäßigen Durchfluss zu gewährleisten und Gefahren wie Leckagen, Explosionen oder ineffiziente Verbrennung zu verhindern.

Unter den verschiedenen Reglertypen zeichnet sich der zweistufige Propangasdruckregler mit Manometer durch seine Zuverlässigkeit aus, insbesondere in Systemen, in denen ein konstanter Druck über große Entfernungen oder unter wechselnden Umgebungsbedingungen unerlässlich ist. Im Gegensatz zu einstufigen Reglern, die die Druckreduzierung in einem Schritt durchführen, teilen zweistufige Modelle den Prozess in zwei Phasen auf und bieten so eine höhere Stabilität und Effizienz. Der Begriff „mit Manometer“ bezieht sich auf die Integration eines oder mehrerer Manometer, die es dem Anwender ermöglichen, den Einlass-, Zwischen- oder Auslassdruck visuell zu überwachen, was die Wartung und Fehlerbehebung erleichtert.

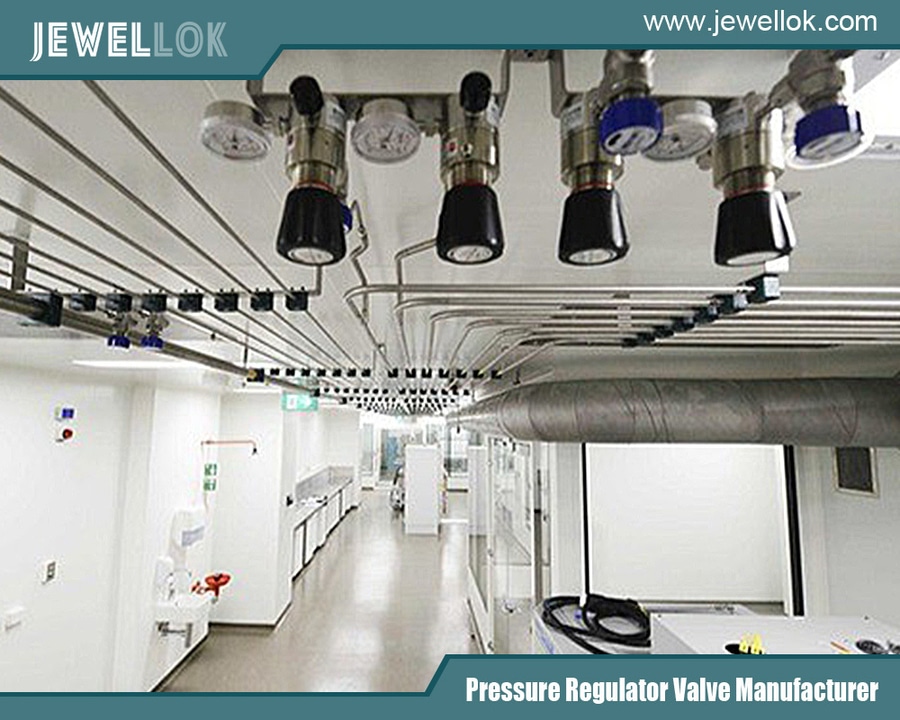

Hersteller von Hochreinheitsgasventilen in China
Hersteller von Hochreinheitsgasventilen in China

In diesem umfassenden Artikel werden wir uns eingehend mit den Feinheiten der Funktionsweise eines zweistufigen Propangasdruckreglers mit Manometer befassen. Wir werden seine Komponenten, den schrittweisen Funktionsmechanismus, die Vorteile gegenüber einfacheren Konstruktionen sowie praktische Überlegungen zur Installation und Sicherheit untersuchen. Durch das Verständnis dieses Geräts können Anwender dessen Rolle in modernen Propangasanlagen einschätzen und sicherstellen, dass ihre Anlagen sicher und optimal funktionieren. Diese Erläuterung stützt sich auf etablierte Prinzipien der Gasregelungstechnik und hebt das Gleichgewicht der mechanischen Kräfte hervor, das die Druckregelung ermöglicht.

Propan-Anlagen sind in privaten, gewerblichen und industriellen Anwendungen allgegenwärtig. In einer typischen Hausanlage beispielsweise versorgt ein großer Propan-Tank außerhalb des Hauses Heizkessel, Warmwasserbereiter, Herde und Generatoren mit Gas. Ohne angemessene Regelung könnte der hohe Tankdruck Geräte beschädigen oder zu gefährlichem Überdruck führen. Regler fungieren als „Wächter“ und nutzen eine einfache, aber ausgeklügelte Mechanik aus Federn, Membranen und Ventilen, um den Durchfluss zu steuern. Insbesondere die zweistufige Bauweise bewältigt Herausforderungen wie Druckabfall (ein Absinken des Versorgungsdrucks bei hohem Bedarf) und den Einfluss des Tankfüllstands (Schwankungen beim Entleeren des Tanks) und eignet sich daher ideal für größere oder anspruchsvollere Anlagen.

Behalten Sie im weiteren Verlauf bitte im Hinterkopf, dass Propan zwar sauber verbrennt und effizient ist, seine Handhabung jedoch die Einhaltung von Sicherheitsstandards erfordert, wie sie beispielsweise in der NFPA 58 (dem „Liquefied Petroleum Gas Code“) festgelegt sind. Wenden Sie sich für die Installation oder Reparaturen stets an zertifizierte Fachleute.

Grundlagen zum Propangasdruck

Um die Funktionsweise eines Druckreglers zu verstehen, ist es unerlässlich, das Verhalten von Propan unter Druck zu kennen. Propangas wird als Flüssigkeit in Tanks bei Drücken gelagert, die je nach Temperatur variieren – höhere Temperaturen erhöhen den Dampfdruck, der in heißen Klimazonen potenziell 200 PSI oder mehr erreichen kann, während kältere Bedingungen ihn senken. Wenn das Tankventil geöffnet wird, verdampft das flüssige Propangas, und der Dampf wird anschließend über Rohrleitungen zu den Geräten geleitet.

Der Druck in Gassystemen wird bei hohen Drücken in PSI und bei niedrigen Drücken in in. w.c. gemessen, wobei 1 PSI etwa 27,7 in. w.c. entspricht. Geräte wie Gasherde oder Heizgeräte sind für den Niederdruckbetrieb ausgelegt, um eine gleichmäßige Flammenregelung zu gewährleisten und Rückfluss oder Leckagen zu verhindern. Würde Hochdruckgas direkt zugeführt, könnte dies die Ventile überlasten, zu unregelmäßiger Verbrennung führen oder sogar Bauteile zum Bersten bringen.

Druckregler reduzieren diesen Druck nach dem Prinzip des Kräftegleichgewichts. Im Inneren des Reglers erfasst eine Membran den Ausgangsdruck und passt ein Ventil an, um den gewünschten Druck aufrechtzuerhalten. Steigt der Druck zu stark an, drückt die Membran gegen eine Feder und schließt das Ventil leicht, um den Durchfluss zu drosseln. Umgekehrt drückt die Feder das Ventil auf, wenn der Druck sinkt, damit mehr Gas durchströmen kann. Dieser Regelkreis gewährleistet die Stabilität.

In Propangasanlagen werden Regler nach Stufen klassifiziert: einstufige für einfache, kurzleitungsführende Anlagen und zweistufige für komplexere Anlagen. Die Version mit Manometer verfügt über analoge oder digitale Anzeigen, die in der Regel den Hochdruckeinlass vom Tank oder den Zwischendruck nach der ersten Stufe anzeigen und es dem Nutzer ermöglichen, Probleme wie einen niedrigen Tankfüllstand oder Verstopfungen frühzeitig zu erkennen.

Einstufige vs. zweistufige Regler

Bevor wir uns mit dem zweistufigen Modell befassen, wollen wir es mit dem einstufigen Regler vergleichen, um dessen Vorteile hervorzuheben. Ein einstufiger Regler führt die gesamte Druckreduzierung in einem Gerät durch und wird in der Regel direkt am Tank oder in der Nähe des Geräts montiert. Er reduziert den Tankdruck (bis zu 250 PSI) mithilfe einer einzigen Membran-Feder-Ventil-Baugruppe direkt auf den Gerätedruck (11 in. w.c.). Einstufige Regler sind zwar kostengünstig und einfach, neigen jedoch zu Schwankungen. Da der Speicherdruck je nach Temperatur oder Füllstand schwankt, kann der Ausgangsdruck variieren, was bei hohem Durchfluss zu einem „Druckabfall“ oder bei sich leerendem Speicher zu einem „Versorgungsdruckeffekt“ führt. Bei kaltem Wetter kann Feuchtigkeit im Gas im Regler gefrieren und Verstopfungen verursachen.

Zweistufige Regler mindern diese Probleme, indem sie den Druckminderungsprozess aufteilen. Die erste Stufe, ein Hochdruckregler, senkt den Flaschendruck auf ein Zwischenniveau, in der Regel 5–10 PSI. Dieser stabilisierte Druck wird dann der zweiten Stufe, einem Niederdruckregler, zugeführt, der ihn weiter auf den Endwert von 11 in. w.c. reduziert. Durch diese Aufteilung kann jede Stufe spezifische Schwankungen ausgleichen: Die erste Stufe gleicht Änderungen des Tankdrucks aus, während die zweite Stufe trotz Nachfrageschwankungen oder unterschiedlicher Leitungslängen eine präzise Förderleistung gewährleistet.

Der Einbau von Manometern in einen zweistufigen Regler mit Manometern verbessert die Überwachung. Zu den gängigen Konfigurationen gehören ein Hochdruckmanometer an der ersten Stufe zur Anzeige des Tankdrucks (nützlich zur Abschätzung des Füllstands) und manchmal ein Zwischenmanometer zwischen den Stufen. Diese Konfiguration ist besonders wertvoll bei abgelegenen Installationen, bei denen häufige Kontrollen nicht praktikabel sind. Zweistufige Systeme werden für größere Wohnhäuser, Wohnmobile oder gewerbliche Anlagen mit mehreren Geräten empfohlen, da sie längere Rohrleitungen ohne nennenswerten Druckverlust unterstützen.

Aufbau eines zweistufigen Reglers mit Manometern

Ein zweistufiger Propangasregler mit Manometer ist ein kompaktes und dennoch hochentwickeltes Gerät, das oft in einem robusten Metallgehäuse untergebracht ist, um den Witterungseinflüssen im Freien standzuhalten. Sehen wir uns die wichtigsten Komponenten genauer an:

Einlassanschluss: Hier wird der Regler über eine POL-Verschraubung (Prest-O-Lite) oder einen ähnlichen Gewindeanschluss an den Propangastank angeschlossen. Hier wird der unter hohem Druck stehende Gaseinlass geleitet.
Regler der ersten Stufe:
Ventil und Sitz: Ein Tellerventil regelt den Gasdurchfluss, indem es an einer Düse anliegt und so den Durchfluss moduliert.
Membran: Eine flexible Membran aus Gummi oder Kunststoff, die den Druck erfasst und sich bewegt, um das Ventil einzustellen.
Druckregulierungsfeder: Werkseitig voreingestellt, um den Zwischendruck (z. B. 10 PSI) aufrechtzuerhalten. Sie wirkt der Kraft der Membran entgegen.
Entlüftungsventil: Ermöglicht den Abgleich mit dem Atmosphärendruck und das sichere Ablassen von überschüssigem Gas, falls die Membran versagt.
Hochdruckmanometer: Es ist hier angebracht und zeigt den Eingangsdruck aus dem Tank an, oft farbcodiert (grün für voll, rot für niedrig), um den Füllstand anzuzeigen, ohne den Tank öffnen zu müssen.
Zwischenleitung: Ein kurzer Abschnitt, der die erste und zweite Stufe verbindet und Gas mit 5–10 PSI leitet. Bei integrierten Ausführungen verläuft diese intern; bei getrennten Aufbauten handelt es sich um eine externe Verrohrung.
Regler der zweiten Stufe:
Ähnlich wie die erste Stufe, jedoch auf niedrigere Drücke abgestimmt: Ventil, Membran und eine einstellbare Feder (manchmal vom Benutzer zur Feineinstellung einstellbar).
Auslassanschluss: Führt mit niedrigem Druck zur Geräteverrohrung.
Optionales Zwischenmanometer: Misst den Druck zwischen den Stufen und hilft bei der Diagnose von Problemen wie einem Ausfall der ersten Stufe.
Sicherheitsmerkmale: Überdruckventile in jeder Stufe verhindern einen Überdruck, indem sie überschüssiges Gas ablassen. Einige Modelle verfügen über Filter zum Auffangen von Verunreinigungen und Absperrmechanismen bei Leckagen.
Bei integrierten zweistufigen Reglern sind beide Stufen aus Platzgründen in einer Einheit zusammengefasst, was in privaten Haushalten üblich ist. In größeren Anlagen werden separate Stufen verwendet, um mehr Flexibilität zu gewährleisten. Die Manometer, in der Regel vom Bourdon-Rohr-Typ, liefern Echtzeitwerte, wodurch das System „gemessen“ und benutzerfreundlich ist. Schematische Darstellungen dieser Regler zeigen oft Querschnitte, die die inneren Kammern offenlegen, wobei Pfeile die Gasströmungswege und das Kräftegleichgewicht anzeigen.

Das Funktionsprinzip: Schritt für Schritt

Das Besondere an einem zweistufigen Propangasregler mit Manometer liegt in seiner sequenziellen Druckreduzierung, die durch ein mechanisches Gleichgewicht gesteuert wird. Hier eine detaillierte Beschreibung der Funktionsweise:

Gaseintritt bei hohem Druck: Wenn das Tankventil geöffnet wird, strömt Propangasdampf mit Tankdruck (z. B. 150 PSI) in den Einlass der ersten Stufe. Das Hochdruckmanometer registriert dies sofort, sodass der Benutzer den Tankstatus überwachen kann.
Druckminderung in der ersten Stufe:
Das Gas strömt in die erste Kammer und übt Druck auf die Membran aus.
Die Membran, die durch die voreingestellte Feder im Gleichgewicht gehalten wird, bewegt sich, sobald der Druck den Sollwert (z. B. 10 PSI) überschreitet, und drückt das damit verbundene Ventil in Richtung Schließstellung, um den Durchfluss zu drosseln.
Wenn der Durchfluss abnimmt, sinkt der Druck in der Kammer, wodurch die Feder das Ventil wieder leicht öffnen kann. Dieses dynamische Gleichgewicht sorgt für einen konstanten Zwischendruck.
Physikalisch gesehen gilt: Kraft = Druck × Fläche. Die Fläche der Membran verstärkt kleine Druckänderungen zu signifikanten Ventilbewegungen.
Sinkt der Tankdruck (z. B. wenn sich der Tank leert), gleicht die erste Stufe dies durch ein weiteres Öffnen des Ventils aus und hält so die Förderleistung konstant.
Zwischenübertragung: Das Gas, das nun einen Druck von 5–10 PSI aufweist, gelangt in die zweite Stufe. Ein optionales Manometer würde hier diesen Druck anzeigen, was zur Überprüfung der Leistung der ersten Stufe nützlich ist.
Feinabstimmung der zweiten Stufe:
Beim Eintritt in die zweite Kammer trifft das Gas auf eine weitere Membran-Feder-Ventil-Anordnung, die auf niedrigen Druck abgestimmt ist.
Die zweite Feder ist schwächer und so eingestellt, dass ein Ausgangsdruck von 11 in. w.c. erreicht wird.
Der Gasbedarf der Verbraucher saugt Gas ab und senkt den Kammerdruck; die Feder öffnet das Ventil, um dies auszugleichen.
Ein hoher Bedarf führt nur zu einem minimalen Druckabfall, da der Eingangsdruck (Zwischendruck) im Gegensatz zu einstufigen Anlagen stabil ist.
Die Entlüftung stellt sicher, dass die Membran den atmosphärischen Druck als Referenzwert verwendet, wodurch Höhenunterschiede ausgeglichen werden.
Überwachung durch Manometer: Durchgehend liefern Manometer visuelles Feedback. So signalisiert beispielsweise ein fallender Hochdruckwert, dass es Zeit ist, den Tank wieder aufzufüllen, während konstante Zwischenwerte den einwandfreien Zustand des Systems bestätigen.
Dieser zweistufige Prozess stellt sicher, dass der Ausgangsdruck selbst bei schwankenden Lasten oder Temperaturen innerhalb von 10–20 % des Sollwerts bleibt. Bei kaltem Wetter führt der Druckabfall in der ersten Stufe zu einer Ausdehnung und Erwärmung des Gases, wodurch das Risiko des Einfrierens verringert wird. Praxisbeispiel: In einer Hausheizungsanlage passt sich die zweite Stufe nahtlos an, sobald der Heizkessel anspringt, und verhindert so Flammenschwankungen.

Vorteile und Nutzen

Die zweistufige Konstruktion mit Manometern bietet mehrere wesentliche Vorteile:

Konstanter Druck: Minimiert Schwankungen und gewährleistet, dass Geräte ohne manuelle Anpassungen optimal funktionieren.
Frostbeständigkeit: Durch die Verteilung der Druckminderung verhindert es Feuchtigkeitskondensation und Vereisung bei Minustemperaturen.
Längere Leitungsstrecken: Ermöglicht den Einsatz längerer Rohrleitungen (bis zu Hunderten von Fuß) mit kleineren Durchmessern, wodurch die Installationskosten gesenkt werden.
Erhöhte Sicherheit: Doppelte Überdruckventile und Manometer ermöglichen die frühzeitige Erkennung von Problemen und verringern so das Risiko von Explosionen oder Leckagen.
Effizienz: Ein stabiler Druck führt zu einer besseren Verbrennung des Brennstoffs, wodurch Propangas eingespart und Emissionen reduziert werden.
Vielseitigkeit: Ideal für Anlagen mit mehreren Geräten oder entfernt gelegene Tanks.
Im Vergleich zu einstufigen Systemen ist es für den ganzjährigen Einsatz zuverlässiger, wenn auch in der Anschaffung etwas teurer.

Installation, Wartung und Sicherheit

Eine ordnungsgemäße Installation ist entscheidend: Die erste Stufe wird am Tank montiert, die zweite am Gebäudeeingang, wobei die Rohrleitungen entsprechend der BTU-Last dimensioniert werden müssen. Verwenden Sie zertifizierte Armaturen und prüfen Sie die Leitungen mit Seifenwasser auf Undichtigkeiten.

Zur Wartung gehören jährliche Inspektionen: Überprüfen Sie die Manometer auf Genauigkeit, reinigen Sie die Entlüftungsöffnungen und tauschen Sie die Regler alle 15–25 Jahre aus. Wenn ein Manometer ungewöhnliche Werte anzeigt, schalten Sie das System ab und rufen Sie einen Fachmann.

Sicherheitstipps: Manipulieren Sie niemals die Federn; lagern Sie Tanks aufrecht; sorgen Sie für Belüftung. Schließen Sie in Notfällen zuerst das Tankventil.

Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie

Fazit

Ein zweistufiger Propangasdruckregler mit Manometer ist ein Beispiel dafür, wie technische Einfachheit praktischen Anforderungen gerecht wird und durch mechanische Präzision eine sichere, stabile Gasversorgung gewährleistet. Wenn Sie seine Funktionsweise verstehen – vom Hochdruckeingang bis zum Niederdruckausgang –, können Sie Ihr Propangassystem besser verwalten. Ob für den privaten oder gewerblichen Gebrauch – dieses Gerät gewährleistet Zuverlässigkeit und unterstreicht damit, warum es aus modernen Energielösungen nicht mehr wegzudenken ist.
