Membranventile mit ultrahoher Reinheit für die Gaszufuhr in der Halbleiterindustrie

Membranventile mit ultrahoher Reinheit für Anwendungen in der Halbleiterindustrie zur Gaszufuhr
Einführung
Die Halbleiterindustrie benötigt extrem präzise und kontaminationsfreie Prozessumgebungen zur Herstellung fortschrittlicher integrierter Schaltungen, Mikroprozessoren, Speicherchips und Displaytechnologien. Da Halbleiterbauelemente immer kleiner werden und sich in Nanometer-Geometrien bewegen, sind die Anforderungen an die Toleranz gegenüber Verunreinigungen in den Prozessgasen stetig gestiegen. Selbst mikroskopische Verunreinigungen können die Waferausbeute, die Zuverlässigkeit der Bauelemente und die Gesamteffizienz der Produktion negativ beeinflussen.

Eine der wichtigsten Komponenten in Halbleiter-Gasversorgungssystemen ist das Membranventil für ultrareine Gase (UHP). Diese Spezialventile dienen der Steuerung des Durchflusses hochreiner, korrosiver, toxischer und reaktiver Gase, die in Halbleiterfertigungsprozessen wie der chemischen Gasphasenabscheidung (CVD), der Atomlagenabscheidung (ALD), dem Ätzen, der Ionenimplantation und der Lithographie eingesetzt werden.

Im Gegensatz zu herkömmlichen Industriearmaturen sind UHP-Membranventile speziell für Anwendungen mit hoher Kontaminationsempfindlichkeit entwickelt. Ihre Oberflächenbeschaffenheit, Dichtungstechnologie, Totraumvermeidung und Materialauswahl spielen eine entscheidende Rolle für die Aufrechterhaltung der Gasreinheit und Prozessstabilität.

Dieser Artikel untersucht die Funktionsprinzipien, die Konstruktion, die Materialüberlegungen, die Leistungsanforderungen und die wichtigsten Anwendungen von Membranventilen mit ultrahoher Reinheit in Halbleitergasversorgungssystemen.

Die Bedeutung der Gasreinheit in der Halbleiterfertigung
Für die Halbleiterfertigung werden Reinraumumgebungen benötigt, in denen die Gase Reinheitsgrade von 99.999 % (5N) bis 99.9999999 % (9N) oder höher aufweisen müssen. Zu den gängigen Prozessgasen gehören:

Silan (SiH4)
Ammoniak (NH3)
Wasserstoff (H2)
Stickstoff (N2)
Argon (Ar)
Chlor (Cl2)
Chlorwasserstoff (HCl)
Wolframhexafluorid (WF6)
Fluorierte Gase
Spezialvorläufergase
Diese Gase werden über hochgradig kontrollierte Verteilungssysteme zugeführt, die Regler, Schläuche, Filter, Verteiler, Massenstromregler und Membranventile umfassen.

Jegliche Verunreinigung durch das Gasversorgungssystem kann folgende Folgen haben:

Waferdefekte
Partikelerzeugung
Inkonsistenzen in Dünnschichten
Reduzierte Chipausbeute
Gerätekorrosion
Prozessinstabilität
Erhöhte Wartungskosten
Daher müssen alle Komponenten innerhalb der Gaszuleitung strenge Reinheitsstandards erfüllen, insbesondere Membranventile, die die Gasabsperrung und Durchflussregelung direkt steuern.

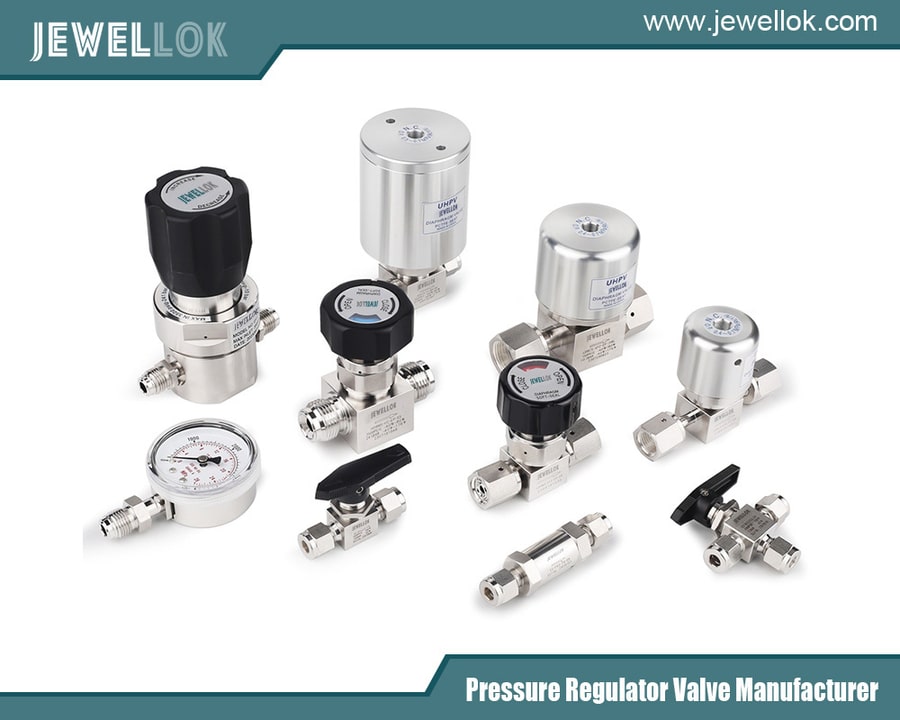

Was ist ein Membranventil mit ultrahoher Reinheit?
Ein Membranventil mit ultrareiner Membran ist ein spezielles Absperrventil, das eine flexible Metallmembran verwendet, um das Prozessmedium vom Betätigungsmechanismus zu trennen. Die Membran dient als primäres Dichtungselement und verhindert Verunreinigungen aus der Umgebung, während gleichzeitig eine leckagefreie Gasabsperrung gewährleistet wird.

Diese Ventile werden häufig in Gasschränken für Halbleiteranlagen, Ventilverteilerkästen (VMBs), Gasverteilungssystemen und Gasverteilern für Prozesswerkzeuge eingesetzt.

Das Ventil besteht typischerweise aus:

Ventilkörper
Metallmembran
Sitzmontage
Schaft und Aktuator
Pneumatischer oder manueller Antrieb
Hochreine Gasanschlüsse
Die Membran trennt den benetzten Strömungsweg von den Betriebskomponenten, minimiert so die Partikelbildung und beseitigt potenzielle Totzonen, in denen sich Verunreinigungen ansammeln könnten.

Funktionsprinzip von UHP-Membranventilen
Das Funktionsprinzip eines Membranventils ist relativ einfach, aber für Halbleiteranwendungen hochwirksam.

Im geschlossenen Zustand drückt der Stellantrieb die Membran gegen den Ventilsitz und erzeugt so eine hermetische Abdichtung, die den Gasdurchfluss unterbricht. Beim Öffnen des Ventils hebt sich die Membran vom Ventilsitz ab und ermöglicht so den Gasdurchfluss durch das Ventilgehäuse.

Das Design bietet mehrere wichtige Vorteile:

Isolierung von Prozessmedien
Die Membran isoliert das Prozessgas vollständig von Federn, Schmierstoffen und Aktuatorkomponenten und reduziert so das Kontaminationsrisiko.

Geringes Totvolumen
Die optimierte Innengeometrie minimiert eingeschlossene Gasblasen, reduziert die Partikelansammlung und verbessert die Spülleistung.

Metall-Metall-Abdichtung
Viele Membranventile in Halbleiterqualität nutzen fortschrittliche Metalldichtungstechnologien, um extrem niedrige Leckraten zu erreichen.

Hohe Zyklenlebensdauer
Präzisionsmembranmaterialien gewährleisten eine lange Lebensdauer auch unter häufigen Schaltvorgängen.

Materialien, die in Halbleiter-UHP-Membranventilen verwendet werden
Die Materialauswahl ist einer der wichtigsten Faktoren für die Ventilleistung und die Aufrechterhaltung der Gasreinheit.

Ventilgehäuse aus Edelstahl
Die meisten UHP-Membranventile verwenden hochwertige Edelstahlwerkstoffe wie zum Beispiel:

Edelstahl 316L VAR
Edelstahl 316L VIM-VAR
Diese Materialien liefern:

Ausgezeichnete Korrosionsbeständigkeit
Niedriger Schwefelgehalt
Verringerte Partikelabgabe
Überlegene Elektropolierfähigkeit
Vakuumlichtbogen-Umschmelzen (VAR) und Vakuuminduktionsschmelzen (VIM) verbessern die Materialhomogenität und reduzieren Einschlüsse, die zu Kontaminationsquellen werden könnten.

Anforderungen an die Oberflächenbeschaffenheit
Innenliegende, medienberührende Oberflächen werden typischerweise elektropoliert, um Rauheitswerte wie die folgenden zu erreichen:

Ra ≤ 10 μin
Ra ≤ 5 μin für fortgeschrittene Anwendungen
Durch Elektropolieren werden mikroskopische Oberflächenunregelmäßigkeiten reduziert, an denen sich Partikel oder Feuchtigkeit ansammeln können.

Membranmaterialien
Die Membran selbst wird üblicherweise aus hochfesten Legierungen auf Kobalt- oder Nickelbasis hergestellt, die folgende Eigenschaften aufweisen:

Ausgezeichnete Ermüdungsbeständigkeit
Korrosionsbeständigkeit
Flexibilität bei wiederholtem Radfahren
Kompatibilität mit aggressiven Halbleitergasen
Gängige Membranmaterialien sind:

Hastelloy
Inconel
Kobalt-Chrom-Legierungen
Wichtigste Konstruktionsmerkmale von UHP-Membranventilen
Minimale Partikelerzeugung
Partikelverunreinigungen zählen zu den größten Herausforderungen in der Halbleiterfertigung. UHP-Ventile zeichnen sich durch glatte interne Strömungswege und optimierte Dichtungsstrukturen aus, um Reibung und Verschleiß zu minimieren.

Fortschrittliche Membrankonstruktionen reduzieren die Konzentration mechanischer Spannungen und verhindern so die Freisetzung von Partikeln während des Ventilbetriebs.

Extrem niedrige Leckraten
In Halbleitergassystemen werden häufig gefährliche und pyrophore Gase verarbeitet. Dichtheit ist daher sowohl für die Sicherheit als auch für die Prozesskontrolle unerlässlich.

Typische Leckageeigenschaften umfassen:

Helium-Leckraten unter 1 × 10⁻⁹ atm·cm³/s
Blasendichte Absperrung
Hohe Vakuumverträglichkeit
Kompaktes modulares Design
Moderne Halbleiterfabriken benötigen dichte Gasverteilungssysteme. Kompakte Ventilkonfigurationen ermöglichen eine effiziente Installation im Inneren:

Gasschränke
Werkzeuganschlussplatten
Subfabriksysteme
VMB-Baugruppen
Pneumatische Betätigung
Pneumatisch betätigte Membranventile ermöglichen eine automatisierte Prozesssteuerung und schnelles Umschalten in der Halbleiterfertigung.

Die Vorteile umfassen:

Schnelle Antwortzeit
Fernbedienungsmöglichkeit
Integration mit SPS-Systemen
Verbesserte Prozesswiederholbarkeit
Hochreine Verbindungen
UHP-Membranventile verwenden typischerweise Orbitalschweißenden oder spezielle Stirndichtungsarmaturen, um potenzielle Leckstellen und Toträume zu eliminieren.

Gängige Verbindungstypen sind:

Rohrstumpfschweißung
Stirndichtungsfittings
VCR-kompatible Anschlüsse
Anwendungen in Halbleiter-Gasversorgungssystemen
Membranventile mit ultrahoher Reinheit finden in Halbleiterfertigungsanlagen breite Anwendung.

Gasschränke
Gasschränke dienen der sicheren Lagerung und Verteilung gefährlicher Prozessgase. Membranventile trennen Gasflaschen ab und steuern den Gasfluss zu nachgeschalteten Systemen.

Ventilverteilerkästen (VMBs)
VMBs verteilen Gase von Großversorgungssystemen zu mehreren Prozessanlagen. UHP-Ventile gewährleisten präzise Absperr- und Schaltfunktionen.

Chemische Gasphasenabscheidung (CVD)
CVD-Prozesse erfordern einen hochstabilen Gasfluss und kontaminationsfreie Umgebungen. Membranventile steuern die Zufuhr des Vorläufergases mit außergewöhnlicher Präzision.

Atomlagenabscheidung (ALD)
ALD-Prozesse basieren auf der schnellen und wiederholbaren Zufuhr von Vorläufergasen. Schnell ansprechende pneumatische Membranventile sind für eine präzise Schichtabscheidung unerlässlich.

Ätzsysteme
Die beim Plasmaätzen verwendeten korrosiven Gase erfordern Ventile mit überlegener chemischer Beständigkeit und Dichtheit.

Massenspezialgassysteme
Gasverteilungsnetze sind auf UHP-Ventile angewiesen, um den sicheren Transport und die Regulierung von hochreinen Gasen in Halbleiterfabriken zu gewährleisten.

Herausforderungen bei Halbleitergasanwendungen
Korrosive und reaktive Gase
Viele Halbleitergase sind stark korrosiv, giftig oder pyrophor. Ventilmaterialien müssen daher einer langfristigen Einwirkung ohne Qualitätsminderung standhalten.

Feuchtigkeits- und Sauerstoffkontrolle
Bereits geringste Mengen an Feuchtigkeit oder Sauerstoff können Halbleiterprozesse schädigen. UHP-Ventile müssen daher extrem niedrige Permeations- und Ausgasungseigenschaften aufweisen.

Thermische Stabilität
Temperaturschwankungen können die Dichtheit und die Gasdurchflussleistung beeinträchtigen. Hochwertige Membranventile sind für einen stabilen Betrieb unter verschiedenen thermischen Bedingungen ausgelegt.

Hohe Zyklusanforderungen
Halbleiterfertigungssysteme benötigen im Laufe ihrer Betriebsdauer oft Millionen von Ventilzyklen. Daher sind ermüdungsbeständige Membranmaterialien unerlässlich.

Fertigungsnormen und Prüfungen
Um eine zuverlässige Funktion zu gewährleisten, werden Membranventile in Halbleiterqualität umfangreichen Fertigungs- und Qualitätskontrollverfahren unterzogen.

Reinraummontage
Die Ventile werden in Reinraumumgebungen montiert, um eine Kontamination mit Partikeln während der Produktion zu verhindern.

Helium-Leckprüfung
Jedes Ventil wird mittels Helium-Massenspektrometrie getestet, um die extrem geringe Leckageleistung zu gewährleisten.

Partikelprüfung
Die Prüfung der Partikelemission gewährleistet die Einhaltung der Reinheitsanforderungen für Halbleiter.

Oberflächenanalyse
Die Oberflächenrauheit und die Qualität der Elektropolierung werden sorgfältig geprüft, um höchste Reinheitsstandards zu gewährleisten.

Funktionszyklustests
Wiederholte Betriebszyklen bestätigen die Langzeitbeständigkeit der Membran und die Zuverlässigkeit des Ventils.

Vorteile von UHP-Membranventilen gegenüber herkömmlichen Ventilen
Im Vergleich zu herkömmlichen Kugel-, Nadel- oder Schieberventilen bieten Membranventile erhebliche Vorteile bei Halbleiteranwendungen.

Funktion UHP-Membranventil Konventionelles Ventil
Partikelerzeugung Extrem niedrig Höher
Totvolumen Minimal Größere
Gasreinheit Ausgezeichnet Moderat
Leckintegrität Ultra hoch Standard
Reinigbarkeit Superior Begrenzt
Korrosionsbeständigkeit Hoch Variable
Halbleiterkompatibilität Ausgezeichnet Begrenzt
Aufgrund dieser Vorteile sind Membranventile die bevorzugte Wahl für kontaminationssensible Halbleiterprozesse.

Zukunftstrends in der UHP-Membranventiltechnologie
Da die Halbleiterfertigung immer weiter in Richtung kleinerer Geometrien und komplexerer Architekturen fortschreitet, entwickelt sich die UHP-Ventiltechnologie rasant weiter.

Erhöhte Automatisierung
Intelligente pneumatische Ventile mit integrierten Sensoren und digitalen Kommunikationsfunktionen werden in Halbleiterfabriken der Industrie 4.0 immer häufiger eingesetzt.

Verbesserte Oberflächentechnologien
Fortschrittliche Elektropolier- und Beschichtungstechnologien reduzieren kontinuierlich das Kontaminationsrisiko und verbessern die Korrosionsbeständigkeit.

Miniaturisierung
Kompakte Ventilkonstruktionen unterstützen zunehmend dichte Gaspanelkonfigurationen und kleinere Platzbedarfe für Halbleiterwerkzeuge.

Erweiterte Materialwissenschaft
Neue Membranlegierungen und Dichtungstechnologien verlängern die Lebensdauer und gewährleisten die Kompatibilität mit Prozessgasen der nächsten Generation.

Fokus Nachhaltigkeit
Die Hersteller entwickeln Ventilkonstruktionen, die die Gasnutzungseffizienz verbessern und den Spülgasverbrauch reduzieren.

einstellbarer Hochdruck-Propanregler
einstellbarer Hochdruck-Propanregler
Fazit
Membranventile mit ultrahoher Reinheit sind unverzichtbare Komponenten in Gasversorgungssystemen für die Halbleiterindustrie. Ihre Fähigkeit, außergewöhnliche Gasreinheit, extrem geringe Leckagen und zuverlässigen Betrieb zu gewährleisten, macht sie für moderne Halbleiterfertigungsprozesse unerlässlich.

Von CVD- und ALD-Systemen bis hin zu Gasschränken und Spezialgasverteilungsnetzen bieten diese Ventile die Kontaminationskontrolle und Betriebsstabilität, die von modernen Halbleiterfabriken benötigt werden.

Mit der Weiterentwicklung der Halbleitertechnologie hin zu kleineren Strukturgrößen und höherer Fertigungspräzision wird die Nachfrage nach Hochleistungs-UHP-Membranventilen weiter steigen. Innovationen bei Materialien, Dichtungstechnik, Automatisierung und Reinraumfertigung werden die Zuverlässigkeit und Reinheit der Ventile in zukünftigen Halbleiteranwendungen weiter verbessern.

Für Halbleiterhersteller, die höhere Ausbeuten, eine verbesserte Prozessstabilität und sicherere Gashandhabungssysteme anstreben, bleibt die Investition in hochwertige Membranventile mit ultrahoher Reinheit eine entscheidende Grundlage für den Produktionserfolg.
