Wie funktioniert ein Acetylen-Gasumschaltverteiler?

Wie funktioniert ein Acetylen-Gasumschaltverteiler?

Acetylen, bekannt für seine hohe Entzündbarkeit und seine Verwendung beim Autogenschweißen und -schneiden, ist ein unverzichtbarer Rohstoff in Branchen wie der Metallverarbeitung, der chemischen Synthese und dem Bauwesen. Um eine explosive Zersetzung zu verhindern, wird Acetylen in in Aceton gelösten Zylindern gelagert und erfordert daher sorgfältige Handhabung für eine sichere und kontinuierliche Versorgung. Ein Umschaltverteiler, auch Umschaltverteiler genannt, ist ein ausgeklügeltes System, das eine unterbrechungsfreie Acetylenversorgung gewährleistet, indem es automatisch oder manuell zwischen mehreren Gasquellen – typischerweise Zylindergruppen – umschaltet, sobald der primäre Vorrat zur Neige geht.

Im Wesentlichen dient ein Acetylen-Umschaltverteiler der Sicherstellung der Betriebskontinuität und verhindert Ausfallzeiten in Abläufen, in denen selbst kurze Unterbrechungen zu erheblichen Produktivitätseinbußen oder Sicherheitsrisiken führen können. Beispielsweise kann bei Schweißanwendungen ein plötzlicher Stopp der Acetylenzufuhr eine Schweißnaht ruinieren oder Nacharbeiten erforderlich machen, was Zeit und Material kostet. Diese Verteiler sind aufgrund der begrenzten Lagerkapazität von Acetylen besonders wichtig: Aus Sicherheitsgründen können Flaschen nur etwa ein Zehntel ihres Fassungsvermögens pro Stunde abgeben, um eine Acetonverschleppung zu vermeiden. Daher müssen für höhere Durchflussraten mehrere Flaschen an Verteiler angeschlossen werden.

Die Entwicklung von Gasverteilern lässt sich bis ins frühe 20. Jahrhundert zurückverfolgen und fiel zeitlich mit der Industrialisierung der Schweißtechnik zusammen. Moderne Konstruktionen verfügen über fortschrittliche Funktionen wie elektronische Steuerungen und Sicherheitsventile, um die besonderen Eigenschaften von Acetylen zu berücksichtigen, beispielsweise seine Instabilität oberhalb von 15 psi im freien Zustand und die Gefahr von Flammenrückschlägen. Dieser Artikel untersucht die Funktionsweise von Acetylen-Umschaltverteilern detailliert und behandelt deren Prinzipien, Komponenten, Funktionsmechanismen, Typen, Anwendungen, Sicherheitsprotokolle und Wartung. Durch das Verständnis dieser Systeme können Anwender ihre Anlagen hinsichtlich Effizienz und Sicherheit optimieren.

In einer Welt, in der Präzision und Zuverlässigkeit von größter Bedeutung sind, schließt der Umschaltverteiler die Lücke zwischen endlichen Zylindervorräten und kontinuierlichem Bedarf und verkörpert ingenieurtechnische Genialität in der Gasverteilung.

Einstufiger Druckminderer mit ultrahoher Reinheit
Einstufiger Druckminderer mit ultrahoher Reinheit


Grundprinzipien von Acetylen-Gasumschaltverteilern

Das Grundprinzip eines Acetylen-Umschaltverteilers besteht darin, eine konstante Gasversorgung durch den unterbrechungsfreien Wechsel zwischen Primär- und Reservequelle aufrechtzuerhalten. Dies wird durch Drucküberwachung und Ventilbetätigung erreicht, wodurch sichergestellt wird, dass das System nahtlos auf die Reservequelle umschaltet, sobald der Druck in der Primärquelle unter einen voreingestellten Schwellenwert fällt.

Acetylen wird in mit Aceton getränkten, porösen Zylindern bei einem Druck von etwa 250–300 psi gelagert. Aceton stabilisiert das Gas. Um jedoch ein Mitreißen des Lösungsmittels zu verhindern, sind die sicheren Entnahmeraten begrenzt. Daher sind Verteiler unerlässlich, um mehrere Zylinder zu Bänken zusammenzufassen. Typischerweise werden die Zylinder in zwei Bänke unterteilt: eine aktive (primäre) und eine Standby- (Reserve-)Bank.

Der Kernmechanismus basiert auf der Differenzdruckmessung. In automatischen Systemen erfassen Sensoren einen Druckabfall im primären System und lösen eine Umschaltung aus. Diese kann mechanisch (mittels Federn und Membranen) oder elektronisch (mit Magnetventilen und Steuerungen) erfolgen. Das Kontinuitätsprinzip wird durch die Fluiddynamik bestimmt: Die Gasströmung folgt dem Bernoulli-Prinzip, wonach Druckabfälle mit der Strömungsgeschwindigkeit korrelieren. Verteiler haben jedoch Vorrang vor der Strömungsdynamik.

Für Acetylen gelten aufgrund seiner Reaktivität zusätzliche Prinzipien. Rückschlagsicherungen verhindern die Flammenausbreitung zurück in das System und entsprechen Sicherheitsstandards wie denen von OSHA oder ISO. Der Umschaltvorgang berücksichtigt auch Temperatureinflüsse, da kältere Umgebungen den Acetylen-Dampfdruck verringern und somit den Umschaltzeitpunkt beeinflussen können.

Manuelle Systeme sind auf Bedienereingriffe angewiesen, während automatische Systeme mit Rückkopplungsschleifen arbeiten, ähnlich wie Regelungssysteme in der Technik. Hierbei führt der Eingang (Druck) über einen Regler zum Ausgang (Ventilschalter). Eine zweistufige Druckreduzierung ist bei automatischen Verteilern üblich, um Schwankungen zu minimieren und einen konstanten Ausgangsdruck trotz Änderungen der Druckquelle zu gewährleisten.

Im Wesentlichen gewährleisten diese Prinzipien Zuverlässigkeit, wobei die spezifischen Eigenschaften von Acetylen robuste Konstruktionen erfordern, um mit den damit verbundenen Gefahren umzugehen.





Hauptkomponenten eines Acetylen-Umschaltverteilers

Ein Acetylen-Umschaltverteiler besteht aus mehreren integralen Komponenten, die zusammenarbeiten, um das Gas sicher zu überwachen, zu steuern und zu verteilen.

Zentrales Element des Systems ist das Umschaltventil bzw. der Regler, häufig ein Vierwegeventil, das den Durchfluss von einer Gasbank zur anderen umleitet. Dieses Ventil bestimmt die primäre Gasbank und steuert den Übergang. Druckregler sind unerlässlich: Ein Zwischenregler reduziert den Zylinderdruck auf ein handhabbares Niveau (z. B. 100–150 psi), während ein Leitungsregler den endgültigen Ausgangsdruck feinjustiert (typischerweise 5–15 psi für Acetylenbrenner).

Manometer sind unerlässlich; eines pro Druckbank überwacht den Versorgungsdruck, ein weiteres den Leitungsdruck. Ein Umschalter erkennt niedrigen Druck in der primären Druckbank und aktiviert den Umschalter. Zu den Sicherheitsmerkmalen gehören Überdruckventile zum Ablassen von Überdruck und Flammenrückschlagsicherungen, die eine Ausbreitung der Zündung verhindern.

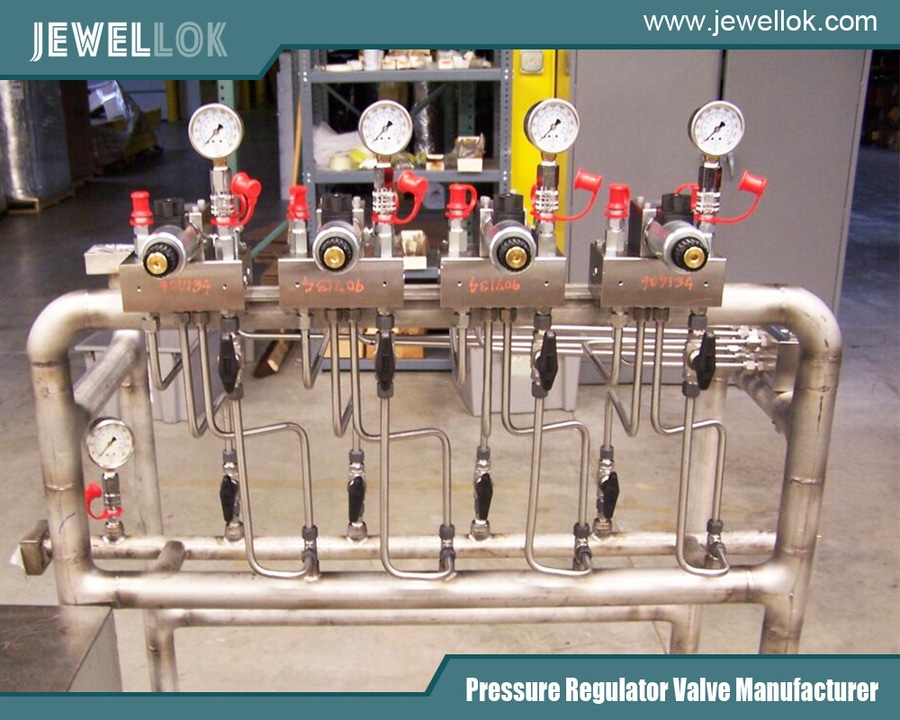

Verteiler verbinden mehrere Zylinder jeder Zylinderbank über flexible Schläuche und gewährleisten so eine gleichmäßige Druckverteilung. Bei automatischen Systemen steuert eine elektronische Steuerung oder ein pneumatischer Stellantrieb den Prozess, oft mit (optischen/akustischen) Alarmen bei niedrigem Druck oder Umschaltvorgängen.

In Acetylen-spezifischen Verteileranlagen verhindern Komponenten wie automatische Absperrventile (ASV) unsichere Durchflussraten. Als Materialien werden typischerweise Messing oder Edelstahl verwendet, um Korrosion durch Acetylen-Nebenprodukte zu widerstehen.

Weitere Elemente können Filter zur Entfernung von Verunreinigungen und Absperrventile für Wartungsarbeiten umfassen. Diese Komponenten bilden eine zusammenhängende Einheit mit integrierter Redundanz für erhöhte Zuverlässigkeit.





Schrittweise Funktionsweise

Die Funktionsweise einer Acetylen-Umschaltanlage lässt sich in klare Schritte unterteilen, die sich je nach Ausführung (manuell oder automatisch) geringfügig unterscheiden. Betrachten wir zunächst ein automatisches System.

Einrichtung und Initialisierung: Die Zylinder werden über Anschlussleitungen an zwei Verteilerbänke angeschlossen. Das 4-Wege-Ventil ist so eingestellt, dass eine Bank als primär und die andere als Reserve dient. Die Regler werden justiert: Zwischenregler zur Druckreduzierung in der Bank, Mittelregler für die Endabgabe. Die Zylinderventile werden geöffnet und das System unter Druck gesetzt.
Normalbetrieb: Gas strömt vom Primärspeicher über den Zwischenregler, das Umschaltventil und den Leitungsregler zum Auslass. Die Manometer zeigen stabile Werte an. Das System überwacht den Druck im Primärspeicher über den Umschalter.
Druckabfallerkennung: Sinkt der Druck im Primärspeicher unter den voreingestellten Schwellenwert (z. B. 100 psi, der über dem Ausgangswert des Reservereglers liegt, um einen Rückfluss zu vermeiden), erkennt der Druckschalter dies und signalisiert es dem Regler.
Umschaltaktivierung: Die Steuerung betätigt das 4-Wege-Ventil (bzw. die Magnetventile bei elektronischen Modellen), wodurch der Durchfluss vom Primärkreislauf unterbrochen und der Reservekreislauf geöffnet wird. Gleichzeitig schließt das Ventil am Primärkreislauf und das Ventil am Sekundärkreislauf öffnet sich, wodurch der Durchfluss nahtlos umgeleitet wird. Alarme fordern die Bediener auf, den leeren Kreislauf wieder aufzufüllen.
Nach der Umstellung: Die ehemalige Reserve wird zur Primärversorgung. Die Bediener tauschen leere Zylinder aus und setzen das System durch Anpassen des 4-Wege-Ventils oder der Steuerung zurück, um die Zylinderbänke neu zuzuordnen und so einen unterbrechungsfreien Betrieb zu gewährleisten.


Für manuelle Systeme:

Überwachung: Die Bediener beobachten die Manometer. Wenn der Primärdruck sich einem niedrigen Wert nähert, schließen sie manuell das primäre Absperrventil und öffnen das Reserveventil.
Umschaltung: Der Durchfluss wird manuell umgeschaltet, gegebenenfalls mit kurzer Unterbrechung, es sei denn, eine Mehrzylinderkonfiguration ermöglicht eine Überlappung.
Bei Acetylenanlagen beinhaltet der Mechanismus Kontrollen, um sicherzustellen, dass die Durchflussraten innerhalb sicherer Grenzen bleiben; bei Überschreitung schalten die automatischen Ventile (ASVs) ab. Die zweistufige Reduzierung in automatischen Systemen minimiert Druckschwankungen beim Schaltvorgang.

Dieses Verfahren gewährleistet eine kontinuierliche Versorgung, wobei die Flüchtigkeit des Acetylens durch integrierte Sicherheitsvorkehrungen kontrolliert wird.





Arten von Acetylen-Gasumschaltverteilern und ihre Anwendungen

Umschaltverteiler für Acetylen werden nach Automatisierungsgrad und Konfiguration klassifiziert.

Manuelle Umschaltverteiler: Kostengünstig, erfordern jedoch Bedienereingriff. Einzylinder-Verteiler verursachen Stillstandszeiten beim Umschalten; Mehrzylinder-Verteiler ermöglichen das Umschalten ohne vollständigen Stillstand. Geeignet für Betriebe mit geringem Durchsatz, wie z. B. kleine Werkstätten.
Halbautomatische Verteiler: Schalten bei Druckabfall automatisch in den Reservemodus, erfordern jedoch eine manuelle Rückstellung. Bieten ein ausgewogenes Verhältnis von Kosten und Komfort.
Vollautomatische Verteiler: Elektronisches Umschalten ohne manuelle Eingriffe, mit zweistufiger Regelung für Stabilität. Ideal für anspruchsvolle Anwendungen.


Anwendungen:

Schweißen und Schneiden: Kontinuierliche Acetylenversorgung für Schweißbrenner im Schiffbau oder in der Kfz-Reparatur. Chemische Industrie: Stabile Versorgung für Syntheseprozesse.
Labore: Präzise Lieferung von Analysegeräten.
Spezielle Typen wie die von IBEDA mit ASV ermöglichen die beidseitige Entnahme für höhere Durchflussmengen.





Sicherheitsüberlegungen und Wartung

Sicherheit hat bei Acetylenverteilern höchste Priorität. Installieren Sie diese in gut belüfteten Bereichen, um Ansammlungen zu vermeiden, verwenden Sie Flammenrückschlagsicherungen und überschreiten Sie niemals den Druck von 15 psi in Leitungen ohne Sauerstoffbeimischung. Regelmäßige Dichtigkeitsprüfungen mit Seifenwasser sind unerlässlich.

Die Wartung umfasst die monatliche Überprüfung von Reglern und Ventilen, den jährlichen Austausch der Anschlussleitungen und die jährliche professionelle Wartung. Nach der Umstellung müssen die Systeme zurückgesetzt und die Leitungen entlüftet werden. Die Einhaltung von Normen wie NFPA gewährleistet einen sicheren Betrieb.

Hersteller von Fluidsteuerungssystemen in China
Hersteller von Fluidsteuerungssystemen in China


Fazit

Acetylen-Umschaltverteiler sind für eine unterbrechungsfreie und sichere Gasversorgung unerlässlich. Sie nutzen Drucksensoren und Ventilsteuerungen, um die Gasquelle nahtlos umzuschalten. Von manuellen bis hin zu vollautomatischen Ausführungen decken sie vielfältige Anforderungen ab und steigern die Produktivität in acetylenabhängigen Branchen. Ein fundiertes Verständnis und die regelmäßige Wartung schöpfen ihr volles Potenzial aus und schützen den Betrieb vor Störungen.
