Wichtige technische Überlegungen zur Konstruktion von medizinischen Gasventil- und Rohrleitungssystemen in Krankenhäusern

Wichtige technische Überlegungen zur Konstruktion von medizinischen Gasventil- und Rohrleitungssystemen in Krankenhäusern

Medizinische Gasanlagen in Krankenhäusern sind eine kritische Infrastruktur, die die Patientenbehandlung, Notfallversorgung, Chirurgie, Intensivpflege, Beatmungstherapie und andere klinische Abläufe unmittelbar unterstützt. Im Gegensatz zu herkömmlichen industriellen Gasleitungen müssen Ventil- und Rohrleitungssysteme für medizinische Gase in Krankenhäusern strenge Anforderungen an Sicherheit, Reinheit, Druckstabilität, Zuverlässigkeit, Kennzeichnung, Wartungsfreundlichkeit und Versorgungssicherheit erfüllen. Ein Konstruktionsfehler kann lebenswichtige medizinische Dienste unterbrechen oder schwerwiegende Sicherheitsrisiken bergen.

Die Planung eines medizinischen Gasleitungssystems in einem Krankenhaus erfordert daher mehr als nur die Auswahl geeigneter Rohre und Ventile. Ingenieure müssen die Eigenschaften jedes einzelnen medizinischen Gases, den Gasverbrauch, den Betriebsdruck, die Leitungsführung, die Ventilzonierung, die Notversorgung, die Druckregelung, die Überwachung, die Prüfung und zukünftige Erweiterungen berücksichtigen. Dieser Artikel behandelt die wichtigsten ingenieurtechnischen Aspekte der Planung von medizinischen Gasleitungssystemen für Krankenhäuser.


1. Die Anforderungen an verschiedene medizinische Gase verstehen
Der erste Schritt bei der Systemplanung besteht darin, die benötigten medizinischen Gase und ihre Einsatzorte zu ermitteln. Zu den gängigen Krankenhausgasen zählen Sauerstoff, medizinische Druckluft, Lachgas, Kohlendioxid, Stickstoff und Vakuumsysteme. Jedes dieser Gase hat unterschiedliche Betriebsanforderungen und klinische Anwendungsgebiete.

Sauerstoff wird üblicherweise in Patientenzimmern, Operationssälen, Intensivstationen, Notaufnahmen und anderen klinischen Bereichen verwendet. Medizinische Druckluft kann für Beatmungsgeräte, Anästhesiegeräte und die Atemtherapie benötigt werden. Lachgas wird häufig in der Anästhesie eingesetzt, während Stickstoff für bestimmte medizinische oder Laborgeräte verwendet werden kann.

Da diese Gase unterschiedliche physikalische und betriebliche Eigenschaften aufweisen, sollte das Rohrleitungssystem nicht als Einheitsanlage konzipiert werden. Ingenieure müssen für jeden Gasanschluss die erforderliche Durchflussrate, den Betriebsdruck, den Druckverlust, die Quellkapazität und die Anschlussnormen ermitteln.

Die Konstruktion sollte zudem Querverbindungen zwischen verschiedenen Gassystemen verhindern. Gasidentifizierung, Anschlusskonfiguration, Ventilauswahl und Inbetriebnahmeverfahren müssen sorgfältig kontrolliert werden, um das Risiko der Zufuhr des falschen Gases in einen klinischen Bereich zu minimieren.

2. Geeignete Materialien für medizinische Gasleitungen auswählen
Die Materialauswahl ist einer der wichtigsten Aspekte bei der Planung von Krankenhausgasleitungen. Das Rohrleitungsmaterial muss ausreichende mechanische Festigkeit aufweisen und gleichzeitig eine angemessene innere Reinheit und Korrosionsbeständigkeit gewährleisten.

Kupferrohre werden aufgrund ihrer Reinheit, Korrosionsbeständigkeit, relativ glatten Innenfläche und Kompatibilität mit vielen medizinischen Gasanwendungen häufig in medizinischen Gasanlagen eingesetzt. In bestimmten Anwendungsfällen können auch Edelstahlrohre in Betracht gezogen werden, wenn spezielle mechanische, umweltbedingte oder Reinheitsanforderungen gelten.

Das gewählte Material muss mit dem vorgesehenen Gas und den Betriebsbedingungen kompatibel sein. Besondere Aufmerksamkeit ist bei Sauerstoffanwendungen geboten. Komponenten von Sauerstoffsystemen müssen ordnungsgemäß gereinigt und gehandhabt werden, um Verunreinigungen durch Öl, Fett, Partikel oder andere brennbare Stoffe zu minimieren.

Die Rohrdimensionierung sollte auf Basis des berechneten Gasdurchflusses, des zulässigen Druckverlusts, der Rohrleitungslänge, der Formstücke, der Höhenunterschiede und des erwarteten zukünftigen Bedarfs erfolgen. Eine Überdimensionierung kann die Projektkosten erhöhen, während eine Unterdimensionierung zu übermäßigem Druckverlust und unzureichender Gaslieferung an den Terminalausgängen führen kann.

3. Die Pipeline entsprechend dem Gasbedarf auslegen.
Eine präzise Bedarfsberechnung ist für zuverlässige medizinische Gasversorgungssysteme in Krankenhäusern unerlässlich . Ingenieure sollten nicht einfach die Nenndurchflussmengen aller Entnahmestellen addieren, da der gleichzeitige Verbrauch in der Regel unter dem theoretischen Maximum liegt.

Eine korrekte Berechnung sollte die Anzahl der Endgeräte, die Merkmale der klinischen Abteilungen, Diversitätsfaktoren, die Spitzennachfrage, den Notfallbedarf und mögliche zukünftige Erweiterungen berücksichtigen.

Beispielsweise kann der Sauerstoffbedarf auf einer Intensivstation deutlich höher sein als auf einer normalen Station. Operationssäle benötigen während chirurgischer Eingriffe unter Umständen einen hohen und relativ konstanten Gasbedarf. Notaufnahmen können bei Großschadensereignissen plötzliche Bedarfsspitzen verzeichnen.

Die Pipeline sollte daher hydraulisch so ausgelegt sein, dass an den entferntesten und anspruchsvollsten Endpunkten ein ausreichender Druck aufrechterhalten wird.

Die Berechnung des Druckverlusts sollte sowohl gerade Rohrabschnitte als auch Rohrbögen, T-Stücke, Ventile, Regler, Filter, flexible Verbindungen und andere Armaturen berücksichtigen. Ein gut ausgelegtes System sollte auch bei gleichzeitigem Betrieb mehrerer Abteilungen einen stabilen Druck gewährleisten.

4. Entwickeln Sie ein logisches Pipeline-Layout
Die Planung der medizinischen Gasleitungen in Krankenhäusern sollte sich an der funktionalen Organisation des Krankenhauses orientieren. Die Hauptleitung sollte im Allgemeinen einem logischen Verlauf von der zentralen Gasquelle zu den wichtigsten Gebäudebereichen und anschließend zu den einzelnen Klinikabteilungen folgen.

Die Konstruktion sollte unnötige Rohrlängen und überflüssige Formstücke minimieren und gleichzeitig die Zugänglichkeit für Inspektion und Wartung gewährleisten.

Kritische Bereiche sollten besondere Aufmerksamkeit erhalten. Dazu gehören Operationssäle, Intensivstationen, Notaufnahmen, Aufwachräume, Geburtsstationen und andere Bereiche, in denen eine Unterbrechung der medizinischen Gasversorgung die Patientenversorgung ernsthaft beeinträchtigen könnte.

Die Trassenführung von Rohrleitungen muss mit elektrischen Anlagen, Lüftungskanälen, Brandschutzsystemen, Wasserleitungen, baulichen Bauteilen und anderen technischen Anlagen abgestimmt werden. Wo dies nach geltenden Vorschriften erforderlich ist, müssen ausreichende Abstände und Schutzmaßnahmen gewährleistet sein.

Bei Krankenhäusern mit mehreren Stockwerken oder Gebäuden sollten Ingenieure die vertikalen Steigleitungen, die horizontalen Verteilerleitungen, die Druckzonen und die Anordnung der Abschnittsabtrennungen sorgfältig prüfen.

5. Geeignete Zonenventilkastenkonstruktion verwenden
Zonenventile sind unerlässlich, um einzelne Abschnitte einer medizinischen Gasanlage abzusperren. Eine gut geplante Zonenventilanordnung ermöglicht es dem Wartungspersonal im Krankenhaus, die Gaszufuhr zu einem bestimmten Bereich zu unterbrechen, ohne unnötigerweise das gesamte Gebäude zu beeinträchtigen.

Zonenventilkästen sollten an gut zugänglichen und deutlich gekennzeichneten Stellen angebracht werden. Sie dürfen nicht hinter festen Bauwerken versteckt oder an Orten platziert werden, die für Rettungsdienste schwer zugänglich sind.

Jedes Ventil sollte deutlich mit der Gasart und dem Versorgungsgebiet gekennzeichnet sein. Die Kennzeichnung sollte dauerhaft und gut lesbar sein.

Die Konstruktion des Ventilkastens sollte ausreichend Platz für Betrieb, Inspektion, Wartung und zukünftige Instandhaltung bieten. Je nach Projektanforderungen können Manometer oder Überwachungseinrichtungen in die Ventilbaugruppe integriert werden.

Die Isolationsstrategie sollte bereits in der frühen Planungsphase entwickelt und nicht erst nach der Installation hinzugefügt werden. Dies trägt dazu bei, dass das Krankenhaus Wartungsarbeiten durchführen kann, ohne die Versorgung der nicht betroffenen Abteilungen zu beeinträchtigen.

6. Zuverlässige medizinische Gasventile auswählen
Die Auswahl der Ventile hat direkten Einfluss auf die Sicherheit und Zuverlässigkeit des gesamten Systems. Medizinische Gasventile müssen entsprechend der Gasart, dem Druck, der Temperatur, den Durchflussanforderungen, dem Installationsort und den geltenden Normen ausgewählt werden.

Gängige Ventiltypen sind Kugelhähne, Absperrventile, Rückschlagventile, Druckregler und weitere Spezialkomponenten. Für viele Absperranwendungen sind Kugelhähne attraktiv, da sie eine einfache Bedienung und eindeutige Öffnungs-/Schließpositionen ermöglichen.

Das Ventil muss jedoch für medizinische Gase geeignet sein und darf nicht allein anhand der Nennrohrgröße ausgewählt werden. Materialverträglichkeit, Dichtungsmaterialien, Druckfestigkeit, Innenreinheit, Dichtheit und Eignung für Sauerstoffanwendungen müssen gleichermaßen berücksichtigt werden.

Bei Sauerstoffsystemen müssen die Komponenten frei von Öl und anderen Verunreinigungen sein, die eine Brandgefahr darstellen könnten. Korrekte Reinigung, Verpackung, Lagerung und Installation sind daher genauso wichtig wie die mechanischen Spezifikationen des Ventils.

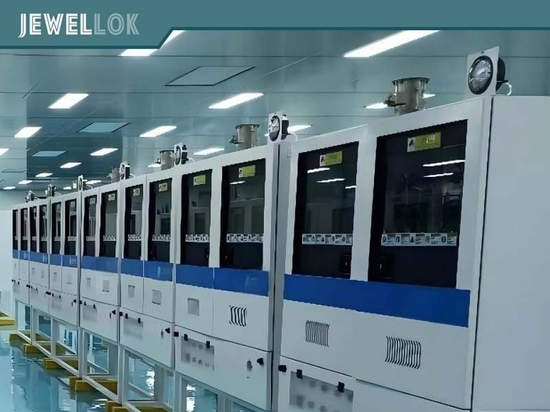

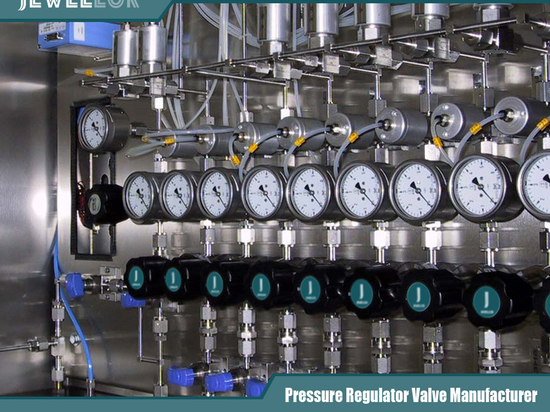

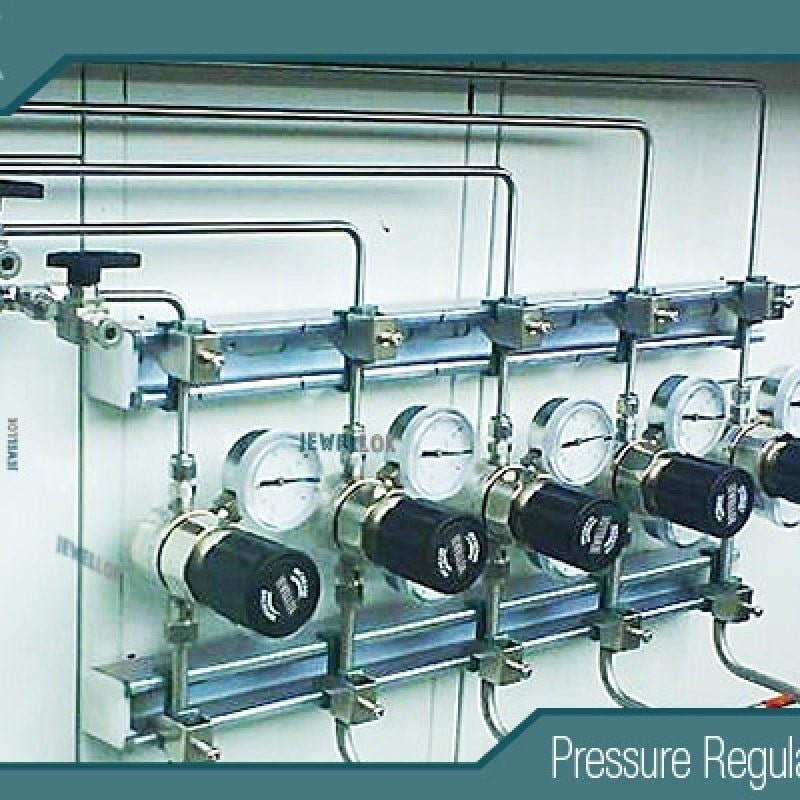

7. Zuverlässige Druckregelung gewährleisten.
Medizinische Gasanlagen benötigen häufig einen stabilen Druck innerhalb eines definierten Betriebsbereichs. Zu hoher oder instabiler Druck kann nachgeschaltete Geräte beschädigen, während zu niedriger Druck die Leistung klinischer Geräte beeinträchtigen kann.

Die Druckregelung sollte daher auf die Anforderungen der Gasquelle und der nachgeschalteten medizinischen Geräte abgestimmt sein.

Zentrale Gasversorgungssysteme können Druckminderer, automatische Umschalteinrichtungen, Alarme und Notstromaggregate umfassen. Das Verteilungsnetz sollte gegebenenfalls in entsprechende Druckzonen unterteilt werden.

An strategisch wichtigen Stellen sollten Manometer und Überwachungsgeräte installiert werden, damit die Bediener abnormale Zustände schnell erkennen können.

Bei der technischen Planung sollten auch Druckänderungen berücksichtigt werden, die durch Bedarfsspitzen, Umschaltung der Energiequelle, Rohrleitungserweiterungen und Wartungsarbeiten verursacht werden.

8. Not- und Ersatzgasversorgung einbeziehen
Die Sicherstellung einer unterbrechungsfreien Versorgung ist eine Grundvoraussetzung für medizinische Gasanlagen in Krankenhäusern. Eine medizinische Behandlung darf nicht einfach unterbrochen werden, nur weil eine primäre Gasquelle leer oder nicht verfügbar ist.

Kritische Systeme sollten daher über angemessene Reserve- oder Notversorgungseinrichtungen verfügen. Sauerstoffsysteme können beispielsweise je nach Krankenhausgröße und Projektanforderungen eine Kombination aus Großtanks, Verteilerflaschen, automatischen Umschaltsystemen oder anderen zugelassenen Backup-Konfigurationen nutzen.

Das Backup-System muss über ausreichende Kapazität für die erforderliche Notfallbetriebsdauer verfügen. Die automatische Umschalteinrichtung muss so ausgelegt sein, dass die Versorgung ohne unnötige Unterbrechungen aufrechterhalten wird.

Bei der Planung der Notfallversorgung sollten auch Stromausfälle, Wartungsarbeiten an Geräten, Erschöpfung von Ressourcen, Beschädigungen von Pipelines und andere anormale Betriebsbedingungen berücksichtigt werden.

9. Effektive Überwachungs- und Alarmsysteme einrichten
Ein medizinisches Gasversorgungssystem in einem Krankenhaus sollte sich nicht ausschließlich auf physische Ventile und Rohrleitungen verlassen. Überwachungs- und Alarmsysteme warnen die Bediener frühzeitig vor Störungen.

Zu den typischen Überwachungsparametern gehören der Rohrleitungsdruck, der Status der Quelle, der Status der Reserveversorgung und anormale Druckzustände. Je nach Anwendung und geltenden Normen können lokale und zentrale Alarme erforderlich sein.

Die Standorte der Alarme sollten entsprechend den betrieblichen Anforderungen des Krankenhauses ausgewählt werden. Die Techniker sollten die Alarmsysteme mit dem Gebäudemanagement und dem klinischen Personal des Krankenhauses abstimmen, damit Alarme schnell erkannt und darauf reagiert werden kann.

Eine eindeutige Alarmkennzeichnung ist wichtig. Das Personal sollte feststellen können, welches Gassystem betroffen ist und welcher Bereich Aufmerksamkeit erfordert.

10. Achten Sie besonders auf Sauberkeit.
Reinheit ist eine entscheidende technische Anforderung an medizinische Gasleitungssysteme. Verunreinigungen innerhalb einer Rohrleitung können die Systemleistung beeinträchtigen und, insbesondere bei Sauerstoffleitungen, zusätzliche Sicherheitsrisiken mit sich bringen.

Die Rohre müssen vor der Installation ordnungsgemäß gereinigt werden. Offene Rohrenden müssen während des Transports und der Montage geschützt werden, um zu verhindern, dass Staub, Feuchtigkeit, Schweißrückstände und andere Verunreinigungen in das System gelangen.

Während der Installation müssen Ingenieure und Auftragnehmer die Materialien und Werkzeuge streng kontrollieren. Komponenten, die für den Einsatz mit Sauerstoff vorgesehen sind, müssen gemäß den entsprechenden Verfahren gehandhabt werden.

Nach der Installation muss die Rohrleitung den erforderlichen Reinigungs-, Spül-, Druckprüfungs-, Dichtheitsprüfungs- und anderen Inbetriebnahmeverfahren unterzogen werden, die in den geltenden Normen vorgeschrieben sind.

Die Anforderungen an die Sauberkeit sollten daher in den gesamten Projektlebenszyklus einbezogen und nicht als abschließende Inspektionsmaßnahme behandelt werden.

11. Auslegung für Wartung und zukünftige Erweiterung
Da Krankenhäuser rund um die Uhr in Betrieb sind, ist die Zugänglichkeit für Wartungsarbeiten besonders wichtig. Ingenieure sollten Rohrleitungen, Ventile, Regler, Messpunkte und Ventilkästen so konstruieren, dass Wartungsarbeiten sicher und effizient durchgeführt werden können.

Wo immer dies praktikabel ist, sollte die sektionelle Isolierung es den Wartungsteams ermöglichen, einen begrenzten Teil des Systems zu isolieren und gleichzeitig den Betrieb anderer Abteilungen aufrechtzuerhalten.

Bei der Planung sollte auch eine zukünftige Erweiterung berücksichtigt werden. Krankenhäuser erweitern ihre Kapazitäten häufig um neue Patientenzimmer, Operationssäle, Diagnosegeräte oder zusätzliche Abteilungen. Wenn die ursprüngliche Planung keine Kapazitätsreserven vorsieht, können zukünftige Erweiterungen teuer und mit erheblichen Beeinträchtigungen verbunden sein.

Daher sollten Ingenieure den zukünftigen Gasbedarf ermitteln und gegebenenfalls, sofern dies im Projektplan gerechtfertigt ist, geeignete Anschlusspunkte oder Kapazitätsreserven vorsehen.

12. Beachten Sie die geltenden Vorschriften und Normen.
Medizinische Gasanlagen sind streng reguliert, und die Ingenieurteams müssen die anwendbaren Vorschriften und Normen ermitteln, bevor sie mit der detaillierten Planung beginnen können.

Je nach Land und Projektstandort können die Anforderungen Normen für die Installation medizinischer Gase, Vorschriften für Druckgeräte, Brandschutzbestimmungen, Bauvorschriften, elektrische Vorschriften und krankenhausspezifische technische Spezifikationen umfassen.

Bei internationalen Projekten sollten Ingenieure sorgfältig prüfen, ob das System nach Normen wie NFPA 99, HTM-Anforderungen, ISO-Normen oder anderen anwendbaren nationalen und regionalen Vorschriften konzipiert ist.

Die Einhaltung der Vorschriften sollte sich nicht nur auf die Pipeline selbst, sondern auch auf Ventile, Endgeräte, Quellgeräte, Alarme, Prüfverfahren, Kennzeichnung, Dokumentation und Inbetriebnahme erstrecken.

13. Strenge Test- und Inbetriebnahmeverfahren durchführen
Prüfung und Inbetriebnahme sind unerlässliche Phasen bei der Planung von medizinischen Gasleitungen. Ein System sollte niemals allein aufgrund der abgeschlossenen Installation in den klinischen Betrieb genommen werden.

Die Prüfungen können Druckprüfungen, Dichtheitsprüfungen, Überprüfungen auf Querverbindungen, Überprüfungen der Rohrleitungsidentifikation, Gasqualitätsprüfungen, Funktionsprüfungen von Ventilen, Alarmprüfungen und andere in den geltenden Normen vorgeschriebene Verfahren umfassen.

Jede medizinische Gasentnahmestelle sollte überprüft werden, um sicherzustellen, dass sie das richtige Gas liefert. Dies ist besonders wichtig, da eine fehlerhafte Verbindung in der Leitung äußerst schwerwiegende klinische Folgen haben kann.

Die Inbetriebnahmedokumentation sollte Testergebnisse, Geräteinformationen, Ventilpositionen, Rohrleitungsverläufe, Druckeinstellungen und weitere relevante Daten enthalten. Eine genaue Dokumentation ist eine wertvolle Grundlage für zukünftige Wartungsarbeiten und Modifikationen.


Fazit
Die Konstruktion von Ventil- und Rohrleitungssystemen für medizinische Gase in Krankenhäusern erfordert einen umfassenden Ansatz, der Strömungstechnik, Werkstofftechnik, Sicherheitsmanagement, betriebliche Anforderungen des Krankenhauses und die Einhaltung gesetzlicher Vorschriften miteinander verbindet.

Zu den wichtigsten Aspekten gehören genaue Gasbedarfsberechnungen, geeignete Rohrleitungsmaterialien, optimierte Rohrleitungsführungen, zuverlässige Zonenventilsysteme, korrekt ausgewählte medizinische Gasventile, stabile Druckregelung, Notstromversorgung, Überwachung und Alarmierung, strenge Reinheitskontrolle, Wartungsfreundlichkeit, zukünftige Erweiterungsmöglichkeiten und eine umfassende Inbetriebnahme.

Ein hochwertiges medizinisches Gasversorgungssystem für Krankenhäuser sollte nicht einfach nur Gas von einer Quelle zu einer Entnahmestelle transportieren. Es sollte eine sichere, saubere, stabile, identifizierbare, wartungsfreundliche und kontinuierlich verfügbare Gasverteilung sowohl unter normalen als auch unter Notfallbetriebsbedingungen gewährleisten.

Für Krankenhäuser hat die Qualität der technischen Ausstattung direkten Einfluss auf die Systemzuverlässigkeit und die Kontinuität der Patientenversorgung. Daher sollte jede Komponente – von der zentralen Versorgungseinrichtung und den Druckreglern bis hin zum kleinsten Ventil und Anschluss – als Teil eines integrierten medizinischen Gasinfrastruktursystems ausgewählt, installiert, geprüft und dokumentiert werden.
