Wie funktioniert der interne Druckentlastungsmechanismus eines Hochdruck-Argon-Gasreglers, um Überdruckgefahren zu verhindern?

Hochdruck-Argon-Gasregler sind unverzichtbare Geräte in Branchen wie Schweißen, Metallverarbeitung, Halbleiterfertigung und Analytik. Argon, ein inertes Edelgas, wird in Flaschen mit Drücken von oft über 3,000 psi (Pfund pro Quadratzoll Überdruck) gelagert. Regler reduzieren diesen Druck auf ein nutzbares Niveau und gewährleisten dabei Stabilität und Sicherheit. Gefahren durch Überdruck – wie Flaschenbruch, Geräteschäden oder sogar Explosionen – stellen erhebliche Risiken dar, wenn sie nicht sachgemäß gehandhabt werden. Der interne Druckentlastungsmechanismus spielt eine zentrale Rolle bei der Minderung dieser Gefahren, indem er überschüssigen Druck automatisch ablässt und so sicherstellt, dass das System innerhalb sicherer Grenzen bleibt.

Dieser Artikel untersucht die Funktionsweise des internen Druckentlastungsmechanismus in Hochdruck-Argon-Gasreglern und erläutert dessen Einsatzmöglichkeiten und Gefahrenvermeidung. Er beleuchtet zudem wichtige Konstruktionsaspekte, die die Zuverlässigkeit im Langzeitbetrieb unter anspruchsvollen Bedingungen erhöhen. Ausgehend von technischen Prinzipien und Industriestandards zeigen wir auf, wie diese Merkmale Prozesse mit Argon schützen, bei denen Präzision und Reinheit von höchster Bedeutung sind. Das Verständnis dieser Aspekte ist für Ingenieure, Techniker und Sicherheitsfachkräfte unerlässlich, um Regler auszuwählen und zu warten, die Ausfallzeiten und Risiken minimieren.

Hochdruckregler für Argon sind typischerweise für Eingangsdrücke bis zu 6,000–10,000 psig ausgelegt, während die Ausgangsdrücke bei speziellen Modellen von 0–500 psig oder höher reichen. Sie enthalten Komponenten wie Membranen, Tellerventile und Federn zur Durchflussregelung. Der Überdruckmechanismus bietet zusätzlichen Schutz vor Ausfällen wie Undichtigkeiten am Ventilsitz oder thermischer Ausdehnung. Da Argon in hohen Konzentrationen erstickend wirkt, verhindert ein zuverlässiges Überdruckventil nicht nur druckbedingte Zwischenfälle, sondern auch potenzielle Gasaustritte in geschlossenen Räumen.

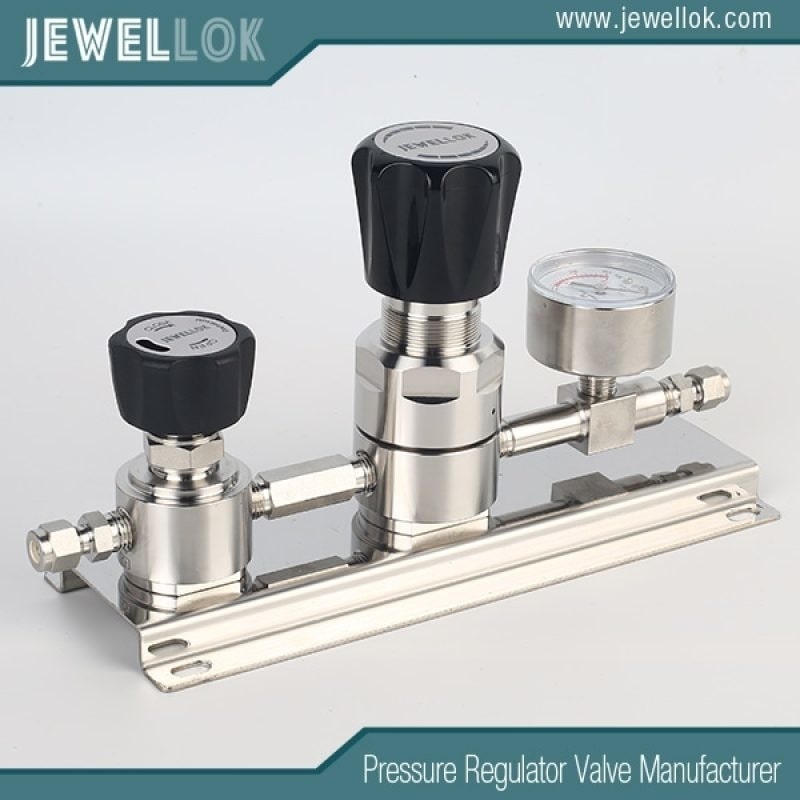

Hochdruck-Argon-Gasregler verstehen

Bevor wir den Entlastungsmechanismus untersuchen, ist es wichtig, die grundlegende Funktionsweise des Reglers zu verstehen. Ein Druckregler reduziert einen hohen Eingangsdruck (P1) auf einen stabilen Ausgangsdruck (P2) mithilfe dreier Schlüsselelemente: dem Belastungsmechanismus (z. B. einer Feder oder einer Domdichtung), dem Sensorelement (z. B. einer Membran oder einem Kolben) und dem Steuerelement (z. B. einem Tellerventil).

Bei einem typischen einstufigen Regler strömt Gas in die Hochdruckkammer, wo die Vorspannfeder die Membran zusammendrückt und so das Ventil öffnet, um den Gasfluss in die Niederdruckkammer zu ermöglichen. Die Membran erfasst den Druck P2 und gleicht dies der Federkraft aus, um das Gleichgewicht aufrechtzuerhalten.

Für Argon-Hochdruckanwendungen werden Regler häufig mit Gehäusen aus Edelstahl oder Messing und CGA-580-Anschlüssen eingesetzt, um Kompatibilität und Reinheit zu gewährleisten. Zweistufige Regler, die für Präzisionsanwendungen üblich sind, reduzieren den Druck in zwei Schritten: zunächst auf einen Zwischenwert und anschließend auf den endgültigen Ausgangsdruck. Dadurch werden Effekte wie die abnehmende Eingangskennlinie minimiert, bei der der Druck P2 mit sinkendem Flaschendruck ansteigt.

Überdruck kann durch Reglerdefekte (z. B. ein klemmendes Ventil), Druckstöße am Einlass oder Durchflussstillstand mit daraus resultierender Wärmeentwicklung entstehen. Ohne Entlastungsmechanismus können die Drücke den Prüfdruck (150 % des Nenndrucks) oder den Berstdruck (400 % des Nenndrucks) des Reglers überschreiten und zu einem Totalausfall führen. Der interne Entlastungsmechanismus verhindert dies durch eine direkt in den Regler integrierte Entlüftungsfunktion.

Funktionsweise des internen Druckentlastungsmechanismus

Der interne Druckentlastungsmechanismus in Hochdruck-Argon-Gasreglern ist so konstruiert, dass er Überdruck im nachgeschalteten System automatisch erkennt und abbaut. Dadurch werden Gefahren vermieden, ohne dass externe Geräte erforderlich sind. Im Gegensatz zu separaten Druckbegrenzungsventilen, die bei Überschreiten eines Sollwerts in die Atmosphäre entlüften, ist der interne Mechanismus für einen kompakten, integrierten Schutz in den Regler integriert.

Kernbetrieb
Bei vielen Reglern arbeitet der Überdruckmechanismus über eine Selbstentlüftung oder eine aufgefangene Entlüftung. Bei einer Selbstentlüftung biegt sich die Membran nach oben und öffnet ein sekundäres Ventil oder eine Öffnung im Gehäuse, sobald der nachgelagerte Druck (P2) den Sollwert überschreitet – beispielsweise durch Druckkriechen (langsamer Druckanstieg durch Leckage am Ventilsitz) oder Blockieren (Druckanstieg bei Nulldurchfluss). Dadurch entweicht überschüssiges Gas über die Entlüftungsöffnung des Reglers, wodurch P2 sinkt, bis sich wieder ein Gleichgewicht einstellt. Bei Argon ist diese Entlüftung unbedenklich, da es inert ist. In geschlossenen Systemen (ohne nachgelagerten Durchfluss) verhindert sie jedoch Druckansammlungen, die Manometer oder Leitungen beschädigen könnten.

Die aufgefangene Entlüftung erhöht die Sicherheit, indem abgeführte Gase über einen separaten Anschluss an einen sicheren Ort geleitet werden. Sie eignet sich ideal für Innenräume oder explosionsgefährdete Bereiche. Das System verfügt über einen positionierbaren Ventilkopf (360° drehbar) und häufig über eine fest verbundene Membran, bei der die Ventilspindel mechanisch mit der Membran verbunden ist. Steigt der Druck P2, zieht die Membran die Spindel fester gegen den Ventilsitz, komprimiert so Verunreinigungen und sorgt für einen sicheren Verschluss, während gleichzeitig überschüssiges Gas entweicht. Dies minimiert Leckagen und schützt die Membran vor Beschädigung.

Interne Überdruckventile (IRVs) sind eine weitere gängige Ventilart und im Reglergehäuse integriert. Sie öffnen sich, sobald der Druck P2 den Sollwert des Reglers zuzüglich des Sperrdrucks überschreitet, und lassen Gas über die Entlüftung entweichen. Der Gasaustritt beginnt abhängig vom Federweg des Überdruckventils, wobei die Fördermenge vom Eingangsdruck, der Düsengröße und den Abmessungen der Entlüftung abhängt. Beispielsweise könnte bei einem auf 50 psig eingestellten Regler das IRV bei 60 psig auslösen und so lange Gas ablassen, bis der Druck sinkt.

Bei zweistufigen Druckreglern kann es zwischen den Stufen zu einer Druckentlastung kommen. Wenn das Ventil der ersten Stufe undicht ist, steigt der Zwischendruck, und die Sicherheitsventile öffnen, um eine Überlastung und eine mögliche Explosion zu verhindern. Dies ist besonders wichtig für Argon unter hohem Druck, da die Flaschen Drücke von bis zu 6,000 psig erreichen können.

Kraftgleichgewicht und Aktivierung
Der Mechanismus basiert auf dem Kräftegleichgewicht: Der nachgelagerte Druck wirkt auf die Unterseite der Membran und wirkt der Federkraft entgegen. Sobald P2 den Sollwert überschreitet, überwindet die Kraft die Federkraft und lenkt die Membran aus, um den Überdruckkanal zu öffnen. Das Ventil öffnet sich proportional, wobei die Öffnungs- und Schließdrücke für eine präzise Regelung innerhalb von ±2 % des Sollwerts liegen. Im Gegensatz zu Druckregelventilen, die vollständig öffnen, drosselt der interne Mechanismus den Druck kontrolliert und verhindert so Instabilität.

Bei Argonreglern gewährleistet die Helium-Dichtheitsprüfung niedrige Leckageraten (z. B. < 1 × 10⁻⁹ atm cm³/s He) und verhindert so ein unbeabsichtigtes Entlüften. Der Prozess läuft automatisch und selbstzurücksetzend ab und erfordert keinen manuellen Eingriff, es sei denn, es bestehen weiterhin Probleme wie beispielsweise Verunreinigungen.

Vorbeugung von Überdruckgefahren

Der interne Druckentlastungsmechanismus wirkt Überdruckgefahren direkt entgegen, indem er die Systemintegrität aufrechterhält und Personal und Anlagen schützt. Überdruck in Argonsystemen kann durch Fehlfunktionen des Reglers entstehen, beispielsweise durch ein defektes Tellerventil, das den vollen Eingangsdruck stromabwärts zulässt, oder durch externe Faktoren wie Temperaturanstiege, die in geschlossenen Systemen zu einer Gasausdehnung führen.

Gefahrenminderungsszenarien
Bei einem Totalausfall, bei dem das Steuerelement klemmt, lässt der Überdruckmechanismus Gas in Höhe des maximalen Durchflusses des Reglers bei hohem Eingangsdruck ab und begrenzt so den Druckanstieg auf ein sicheres Niveau (z. B. < 10 psig über dem Sollwert). Bei Argonflaschen mit 3,000 psig verhindert dies, dass nachgelagerte Leitungen ihren maximal zulässigen Betriebsdruck (MAOP) überschreiten und somit ein Bersten der Flasche verursacht wird.

Die Wärmeausdehnung bei fehlendem Durchfluss (z. B. bei blockierten Ventilen) kann den Druck um 0.8 Zoll Wassersäule pro Grad Fahrenheit erhöhen. Durch die Aktivierung des Überdruckventils wird der Druck jedoch schrittweise abgelassen, wodurch ein gefährliches Ansteigen des Drucks verhindert wird. In Laboren, die Argon für die Chromatographie verwenden, gewährleistet dies einen gleichmäßigen Druck ohne Beschädigungsrisiko für die Geräte.

Der Mechanismus berücksichtigt auch den Einfluss des nachlassenden Einlassdrucks: Bei sinkendem Zylinderdruck kann der Druck P2 in einstufigen Reglern zwar ansteigen, jedoch lässt ein Überdruckventil überschüssigen Druck ab, wodurch die Sicherheit gewährleistet wird. In zweistufigen Systemen verhindert ein Überdruckventil zwischen den Stufen, dass ein Ausfall der ersten Stufe die zweite Stufe überlastet.

Zu den Vorteilen zählen hohe Zuverlässigkeit (geringere Verstopfungsanfälligkeit), Selbstalarmierung durch Entlüftung (Anzeige von Problemen) und Kosteneffizienz im Vergleich zu externen Druckregelventilen. In dicht besiedelten Gebieten reduziert die integrierte Entlüftung zudem Lärm und die Gefahr von Gasaustritt. Insgesamt hält sie die Systeme im Fehlerfall betriebsbereit, anders als abrupt abschaltende Ventile, die die Zufuhr unterbrechen.

In Argon-spezifischen Kontexten wie dem Schweißen verhindert die Druckentlastung die Instabilität des Lichtbogens durch Druckspitzen, während sie in Halbleitern die Reinheit durch Minimierung unkontrollierter Freisetzungen sichert.

Konstruktionsüberlegungen für die Zuverlässigkeit im Langzeitbetrieb unter Hochdruckbedingungen

Um die Zuverlässigkeit des Entlastungsmechanismus im Langzeitbetrieb zu gewährleisten, ist eine sorgfältige Konstruktion mit Fokus auf Material, Stabilität und Wartung erforderlich. Hochdruck-Argon-Gasregler müssen über Jahre hinweg Druckschwankungen, potenziellen Verunreinigungen und Umwelteinflüssen standhalten.

Materialien und Konstruktion
Die Materialauswahl ist entscheidend: Membranen und Gehäuse aus Edelstahl (z. B. 316L) sind korrosionsbeständig und verhindern Ausgasungen – unerlässlich für die hohen Reinheitsanforderungen von Argon (≥ 99.995 %). Metall-auf-Metall-Dichtungen gewährleisten absolute Dichtheit und sind Elastomeren, die mit der Zeit verschleißen, überlegen. Die Konstruktion aus Stangenmaterial reduziert das Innenvolumen, minimiert Totraum und Feuchtigkeitsaufnahme beim Flaschenwechsel. Bei hohen Drücken (bis zu 10,000 psig) sorgen kolbengesteuerte Konstruktionen mit O-Ringen und Stützringen für die nötige Kraftübertragung, während gebundene Membranen die Abdichtung durch Komprimierung von Ablagerungen verbessern. Beschichtungen wie Siltride oder Silcolloy erhöhen die Korrosionsbeständigkeit und verlängern die Lebensdauer in rauen Umgebungen. Helium-Lecktests bestätigen die Dichtheit; Durchflussraten unter 1 × 10⁻⁹ atm cm³/s gewährleisten die Abwesenheit langfristiger Leckagen.

Inszenierung und Leistungskennzahlen
Zweistufige Regler bieten eine höhere Zuverlässigkeit, da sie den Druckabfall am Einlass reduzieren (z. B. 0.1 psig Anstieg pro 100 psig Abfall) im Vergleich zu einstufigen Reglern (7 psig/100 psig). Diese Stabilität verhindert häufiges Ansprechen des Überdruckventils und verlängert so die Lebensdauer der Komponenten. Ausgeglichene Hauptventile minimieren die Ventilsitzbelastung bei hohen Drücken und ermöglichen größere Öffnungen ohne übermäßigen Verschleiß. Wichtige Kennzahlen sind der Druckabfall am Auslass (minimiert durch druckabfallarme Ventilhauben), der Druckanstieg bei Nulldurchfluss (< 2 % des Sollwerts) und die Wiederholgenauigkeit (konstante Rückkehr zum Sollwert). Die Venturi-Düse kompensiert den Druckabfall bei hohen Durchflüssen und verbessert so die Langzeitleistung.

Stabilität und Vibrationsbeständigkeit
Konstruktionen müssen Resonanzen vermeiden: harmonische (nicht-destruktives Zischen durch Membranschwingungen bei hohem P1/niedrigem P2) oder hydraulische (destruktives Rattern durch mangelhafte Schmierung). Die Dämpfung sorgt für ein ausgewogenes Verhältnis zwischen Ansprechgeschwindigkeit und Stabilität und verhindert Pendelschwingungen. Vorgesteuerte Regler bieten Genauigkeit, reagieren aber langsamer; federbelastete Regler ermöglichen eine schnelle Reaktion auf dynamische Lasten.

Wartung und Umweltfaktoren
Ein Wartungsplan ist unerlässlich: tägliche Dichtigkeitsprüfung, monatliche Inspektionen, vierteljährliche Reinigung und jährlicher Dichtungsaustausch mit Originalteilen. Bei der Dimensionierung sind maximaler Durchfluss, Ein- und Auslassdruck, Temperatur (-40 °F bis 165 °F) und die Verträglichkeit mit dem Filtermedium zu berücksichtigen. Für den Langzeitbetrieb verhindern Filter Verstopfungen, und gerade Rohrleitungen (≥ 6 Durchmesser) gewährleisten Stabilität.

Beheizte Modelle verhindern die Joule-Thomson-Kühlung in Argon mit hohem Durchfluss und vermeiden so Kondensation. In Umgebungen mit starken Vibrationen, wie beispielsweise in der Luft- und Raumfahrt, gewährleisten robuste Materialien und ausbalancierte Ventile die Zuverlässigkeit.

Fazit

Der interne Druckentlastungsmechanismus in Hochdruck-Argon-Gasreglern – mittels Entlüftung, Membranen und Rückschlagventilen – verhindert effektiv Überdruckgefahren durch automatische Druckentlastung und schützt so vor Bersten und Austreten von Druck. Konstruktionsmerkmale wie Edelstahlbauweise, zweistufige Ausführung und strenge Tests gewährleisten Zuverlässigkeit im Langzeitbetrieb und minimieren Verschleiß und Instabilität. Da die Industrie immer höhere Präzision fordert, werden Fortschritte bei Materialien und intelligenter Überwachung diese Systeme weiter verbessern. Die richtige Auswahl und Wartung sind entscheidend, um diese Vorteile optimal zu nutzen und einen sicheren und effizienten Umgang mit Argon zu gewährleisten.

Mehr Informationen darüber, wie der interne Druckentlastungsmechanismus eines Hochdruck-Argon-Gasreglers funktioniert, um Überdruckgefahren zu vermeiden, finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
