Anwendungsleitfaden für den einstellbaren Gegendruckregler

Im Bereich der Fluidsteuerungssysteme ist der einstellbare Gegendruckregler eine entscheidende Komponente für die Stabilität und Effizienz des Systems. Dieses Gerät dient der Regelung und Aufrechterhaltung eines konstanten Vordrucks in Rohrleitungen, Behältern und Prozessanlagen, unabhängig von Schwankungen der Durchflussmenge oder den Bedingungen im nachgelagerten Bereich. Durch die Möglichkeit des Druckabbaus bei gleichzeitiger Verhinderung von Rückfluss oder Druckabfällen gewährleistet es einen sicheren und optimalen Betrieb in verschiedenen Branchen.

Das Konzept der Gegendruckregelung stammt aus den Anfängen der Industrie, wo die Aufrechterhaltung eines präzisen Drucks für die Prozessintegrität unerlässlich war. Heute sind einstellbare Gegendruckregler in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und sogar in analytischen Probenahmesystemen unverzichtbar. Ihre Einstellbarkeit ermöglicht es dem Bedienpersonal, Sollwerte präzise an spezifische Betriebsanforderungen anzupassen, wodurch sie zu vielseitigen Werkzeugen für Ingenieure und Techniker werden.

Um den einstellbaren Gegendruckregler zu verstehen, ist es wichtig, seine Funktionsweise, Typen und praktischen Anwendungen zu kennen. Dieser Artikel erläutert die Funktionsprinzipien, verschiedene Bauformen, Anwendungen, Vor- und Nachteile, Auswahlkriterien, Installationsrichtlinien und Wartungspraktiken. Basierend auf technischen Erkenntnissen bietet er Fachleuten, die diese Regler in ihren Systemen implementieren oder optimieren möchten, einen umfassenden Überblick. Ob Sie mit Hochdurchfluss-Gassystemen oder empfindlichen Flüssigkeitsprozessen arbeiten – das Verständnis dieser Aspekte kann die Systemleistung und -lebensdauer verbessern.

Im Kern funktioniert ein einstellbarer Gegendruckregler durch Kräfteausgleich, um den Eingangsdruck konstant zu halten. Überschreitet der Druck im Zulauf den Sollwert, öffnet sich das Ventil, um Flüssigkeit abzulassen, und schließt sich wieder, sobald sich der Druck normalisiert hat. Diese dynamische Regelung verhindert Überdruck und gewährleistet einen gleichmäßigen Durchfluss, wodurch nachgeschaltete Geräte vor Schäden geschützt werden. Die Möglichkeit, den Sollwert mittels Federn, Schrauben oder Vorsteuerventilen einzustellen, unterscheidet ihn von Reglern mit fester Einstellung und bietet Flexibilität in variablen Umgebungen.

In der modernen Technik dienen diese Regler der Bewältigung von Herausforderungen wie Druckspitzen in Kompressorstationen oder der Sicherstellung eines gleichmäßigen Durchflusses in Probenahmeleitungen. Ihre Entwicklung von einfachen mechanischen Vorrichtungen zu hochentwickelten, pilotgesteuerten Modellen spiegelt Fortschritte bei Materialien und Regelungstechnik wider und ermöglicht eine präzise Steuerung selbst unter rauen Bedingungen.

Was ist ein einstellbarer Gegendruckregler?

Ein einstellbarer Gegendruckregler (oft als BPR abgekürzt) ist ein Spezialventil, das einen vordefinierten Druck vor seinem Einbauort aufrechterhält. Im Gegensatz zu Druckminderern, die den nachgelagerten Druck regeln, konzentriert sich der BPR auf den Eingangsdruck. Er öffnet sich, um überschüssigen Druck abzubauen, wenn dieser den Sollwert überschreitet, und schließt sich, um Druck aufzubauen, wenn er darunter fällt. Daher ist er unerlässlich für Systeme, in denen eine hohe Druckstabilität vorgelagerter Komponenten von größter Bedeutung ist.

Die „Einstellbarkeit“ bezieht sich auf die Möglichkeit, den Solldruck zu verändern, typischerweise über eine mechanische Schraube, einen Drehknopf oder ein externes Vorsteuersystem. Diese Funktion ermöglicht Anpassungen im laufenden Betrieb ohne Systemabschaltung und erfüllt somit dynamische Betriebsanforderungen. Die aus robusten Materialien wie Edelstahl oder Legierungen gefertigten Regler eignen sich für Gase, Flüssigkeiten, Mehrphasenfluide und sogar überkritische Substanzen. Zu den Hauptkomponenten gehören ein Sensorelement (Membran oder Kolben), ein Belastungsmechanismus (Feder oder Domdruck) und ein Ventilsitz. Das Sensorelement erfasst Druckänderungen, während der Belastungsmechanismus den Ausgleichspunkt festlegt. Bei dombelasteten Ausführungen dient der Fluiddruck in der Domkammer als Referenz und bietet somit eine höhere Präzision als federbelastete Varianten. Druckhalteregler unterscheiden sich von Sicherheitsventilen, die als Sicherheitsvorrichtungen gegen plötzliche Druckspitzen dienen, durch ihre kontinuierliche, gleichmäßige Regelung anstelle einer intermittierenden Druckentlastung. Sie werden auch als druckerhaltende Ventile bezeichnet, insbesondere in Pumpenkreislaufsystemen, in denen überschüssiger Durchfluss zur Druckhaltung zurückgeführt wird. In der Praxis sorgt ein einstellbarer BPR dafür, dass Produktionsbehälter wie Separatoren oder Aufbereitungsanlagen mit optimalem Druck arbeiten und so eine effiziente Flüssigkeitstrennung und -verarbeitung ermöglichen. Dank ihrer kompakten Bauweise und ihres selbsttätigen Betriebs eignen sie sich sowohl für kleine Laborumgebungen als auch für große Industrieanlagen.

Funktionsprinzip

Das Funktionsprinzip eines einstellbaren Gegendruckreglers beruht auf dem Kräftegleichgewicht zur präzisen Druckregelung. Im einfachsten Fall vergleicht der Regler mithilfe eines Sensors den Vordruck mit einer Sollkraft und passt die Ventilstellung entsprechend an. In einer typischen Konfiguration strömt Fluid in den Reglereinlass und übt Druck auf das Sensorelement aus – häufig eine Membran oder einen Kolben. Diesem Element wirkt eine Vorspannkraft entgegen, beispielsweise eine gespannte Feder oder ein Referenzdruck im Ventildom. Überschreitet der Vordruck den Sollwert, bewegt sich das Sensorelement und öffnet das Ventil, um den Durchfluss durch die Öffnung zu ermöglichen und den Druck abzubauen. Sinkt der Druck auf den Sollwert, schließt die Vorspannkraft das Ventil und stellt das Gleichgewicht wieder her. Zur Einstellbarkeit wird der Sollwert durch Verändern der Vorspannkraft angepasst. Bei federbelasteten Modellen wird die Feder durch Drehen einer Einstellschraube gespannt oder entspannt, wodurch sich das Kräftegleichgewicht ändert. Ventildombelastete Regler nutzen einen externen Vorsteuerdruck, um den Ventildom mit Referenzdruck zu versorgen und so ferngesteuerte oder automatisierte Einstellungen über elektronische Steuerungen zu ermöglichen. Pilotgesteuerte Regler optimieren dieses Prinzip durch ein zweistufiges System: Ein kleines Pilotventil erfasst den Druck und passt die Position des Hauptventils an, um eine schnellere Reaktion und minimale Abweichungen bei Durchflussänderungen zu gewährleisten. Dies ist besonders vorteilhaft bei hohen Durchflussmengen, bei denen direktwirkende Regler einen Druckaufbau oder Druckabfall aufweisen können.

In Anwendungen wie Probenahmesystemen wird der BPR am Leitungsende platziert. Er leitet überschüssigen Durchfluss in einen Bypass um und hält dabei den Analysatordruck konstant. Eine vorgeschaltete Durchflussbegrenzung sorgt für einen effektiven Druckabfall und verhindert, dass der Regler dauerhaft vollständig geöffnet bleibt. Insgesamt gewährleistet dieses Prinzip einen stationären Betrieb, wobei der Regler kontinuierlich moduliert, um sich an Änderungen anzupassen, Turbulenzen zu reduzieren und die Systemlebensdauer zu verlängern.

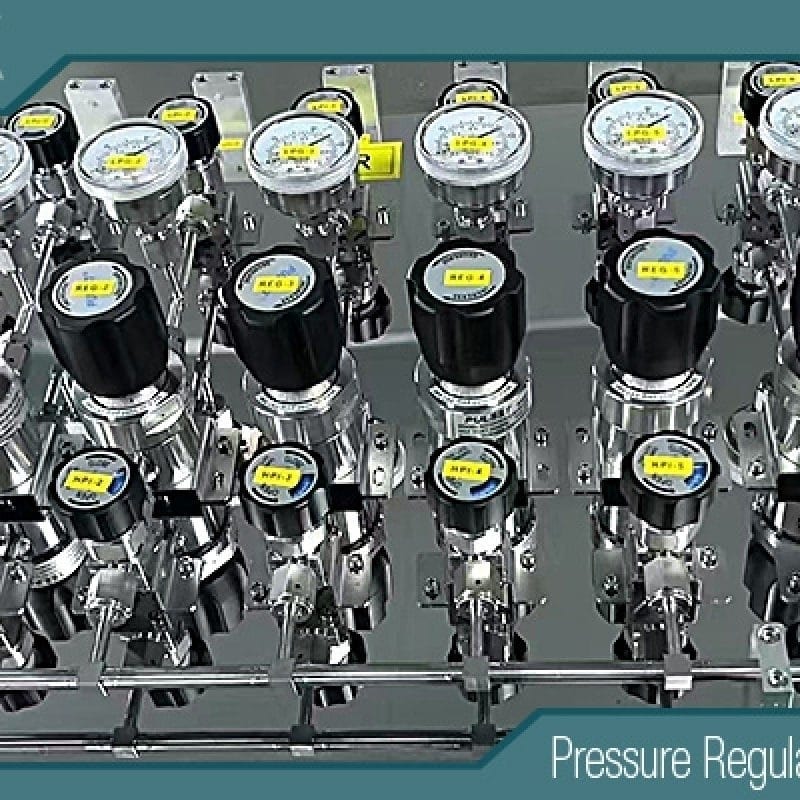

Arten von einstellbaren Gegendruckreglern

Einstellbare Gegendruckregler gibt es in verschiedenen Ausführungen, die jeweils auf spezifische betriebliche Anforderungen hinsichtlich Präzision, Durchflusskapazität und Umgebungsbedingungen zugeschnitten sind.

Direktwirkende Regler: Diese Regler sind die einfachsten und arbeiten mit internen Federn und Membranen ohne externe Stromversorgung. Die Einstellung erfolgt über eine Schraube, die die Feder zusammendrückt. Sie eignen sich für stabile Durchflussmengen, können aber aufgrund der Proportionalregelung bei höheren Durchflussmengen einen Druckaufbau aufweisen. Vorteile sind ihre Einfachheit und Kosteneffizienz; ideal für allgemeine Anwendungen.
Differenzdruckregler (auch Nachführregler genannt): Diese Regler halten mithilfe eines Referenzdrucks eine konstante Druckdifferenz zwischen zwei Systempunkten aufrecht. Die Einstellung erfolgt durch Vorverlagerung des Sollwerts relativ zum Referenzwert. Sie verhindern Rückfluss in Systemen wie Kompressordichtungen und bieten eine hohe Präzision bei der Differenzdruckregelung.
Pilotgesteuerte Regler: Diese Regler verfügen über ein Pilotventil, das das Hauptventil steuert, und ermöglichen eine präzise Regelung über weite Durchflussbereiche. Die Sollwerteinstellung erfolgt über das Pilotventil, häufig per Fernsteuerung. Sie eignen sich hervorragend für dynamische Umgebungen wie chemische Prozesse und zeichnen sich durch minimale Abweichungen aus.
Domdruckregler: Diese Regler nutzen den Flüssigkeitsdruck in einem Dom zur Druckbeaufschlagung und bieten dadurch eine hohe Stabilität und geringe Hysterese. Die Einstellung über einen Pilotregler ermöglicht die elektronische Integration. Die Größen reichen von kleinen Forschungsserien (1/16″ bis 1/4″) bis hin zu industriellen Ausführungen (bis zu 4″) und umfassen Drücke bis zu 10,000 psig.
Federbelastete Regler: Eine Untergruppe, bei der Federn die Last erzeugen und manuell einstellbar sind. Sie sind kompakt, aber aufgrund von Änderungen der Federkonstante weniger präzise und weisen schwankende Durchflussmengen auf.
Elektronische Baureihe: Kombination aus Dome-Belastung und elektronischen Piloten für die automatisierte Steuerung, geeignet für Drücke bis zu 5000 psig.
Die Auswahl des jeweiligen Typs hängt von Faktoren wie Durchflussrate, Präzisionsanforderungen und Materialverträglichkeit ab, wobei Edelstahl häufig für korrosive Umgebungen verwendet wird.

Anwendungen

Einstellbare Gegendruckregler finden in Branchen, in denen Druckstabilität von entscheidender Bedeutung ist, weite Verbreitung.

In der Öl- und Gasindustrie halten sie den Druck in Separatoren, Aufbereitungsanlagen und Abscheidern für freies Wasser aufrecht und gewährleisten so eine effiziente Flüssigkeitstrennung und verhindern Anlagenschäden. Kompressorstationen und Gassammelsysteme sind für die Sicherheit und Durchflusskontrolle auf sie angewiesen.

Die chemische Verfahrenstechnik profitiert von ihrer Präzision im Umgang mit reaktiven Flüssigkeiten, wodurch Turbulenzen und Überdruckrisiken reduziert werden. In der pharmazeutischen Industrie werden sie in sterilen Umgebungen für eine gleichmäßige Dosierung und Mischung eingesetzt.

In analytischen Probenahmesystemen gewährleisten Überdruckventile einen gleichmäßigen Durchfluss zu den Analysegeräten, indem sie überschüssiges Material ableiten und so empfindliche Instrumente vor Druckschwankungen schützen. Pumpensysteme nutzen sie als Stützventile, die überschüssiges Material zurückführen, um den Vordruck aufrechtzuerhalten. In der Lebensmittel- und Getränkeindustrie werden sie zur hygienischen Druckregelung in Produktionslinien eingesetzt.

Zur Stromerzeugung und Wasseraufbereitung werden pilotgesteuerte Anlagen eingesetzt, die für hohe Durchflussgenauigkeit sorgen. Ihre Anpassungsfähigkeit macht sie insgesamt unverzichtbar für Sicherheit, Effizienz und die Einhaltung von Vorschriften.

Vorteile und Nachteile

Zu den Vorteilen einstellbarer Gegendruckregler zählen die präzise Druckregelung, die Reduzierung von Systemschäden und die Erhöhung der Sicherheit. Sie minimieren Turbulenzen, verlängern die Lebensdauer der Geräte und bieten durch ihre Einstellbarkeit Flexibilität. Dombelastete Modelle gewährleisten eine hohe Stabilität über verschiedene Durchflussbereiche, während selbsttätige Regler wirtschaftlich und einfach zu installieren sind. Nachteile bestehen in der möglichen Hysterese bei federbelasteten Typen, die zu Überdruck führen kann. Pilotgesteuerte Konstruktionen sind komplexer und kostspieliger. Vernachlässigte Wartungsarbeiten können zu längeren Ausfallzeiten führen, und eine falsche Dimensionierung kann Ineffizienzen verursachen.

Auswahlkriterien

Die Auswahl eines einstellbaren BPR erfordert die Analyse der Anwendungsanforderungen: Durchflussrate, Druckbereich, Fluidart und Präzision. Achten Sie auf Materialbeständigkeit in korrosiven Umgebungen und modulare Bauweise für einfache Wartung. Bevorzugen Sie Lieferanten mit starkem Support und einem guten Ruf. Für hohe Präzision eignen sich Dom- oder pilotgesteuerte Systeme; für einfache Handhabung sind in sich geschlossene Systeme empfehlenswert.

Installationsrichtlinien

Die korrekte Installation beginnt mit der Platzierung des Druckregelventils (BPR) am Leitungsende zur Steuerung des Druckabfalls. Verwenden Sie eine Durchflussbegrenzung stromaufwärts, um den Druckabfall zu ermöglichen. Entfernen Sie vor der Inbetriebnahme alle Transportsicherungen. Bei Reihenschaltungen fügen Sie Drosseln zwischen den Reglern ein, um eine gegenseitige Beeinflussung zu vermeiden. Stellen Sie eine trockene Gaszufuhr sicher und passen Sie die Sollwerte schrittweise an. Beachten Sie die Herstellervorgaben für Anschlüsse und Dichtungen.

Pflegetipps

Die Wartung umfasst tägliche Dichtigkeitsprüfungen, monatliche Sichtprüfungen, vierteljährliche Inspektionen und den jährlichen Austausch von Membranen und Dichtungen. Reinigen Sie die Teile mit zugelassenen Lösungsmitteln, schmieren Sie sie ordnungsgemäß und verwenden Sie bei kleineren Problemen Reparatursätze. Beheben Sie Entlüftungsprobleme durch Überprüfung der Membranen oder Dichtungen; tauschen Sie diese bei schweren Beschädigungen aus. Dokumentieren Sie alle durchgeführten Arbeiten zur Einhaltung der Vorschriften.

Beste hochreine Edelstahl-Gasarmaturen in der Öl- und Gasindustrie
Beste hochreine Edelstahl-Gasarmaturen in der Öl- und Gasindustrie

Fazit

Einstellbare Gegendruckregler sind für das Druckmanagement unerlässlich und bieten Zuverlässigkeit und Anpassungsfähigkeit. Durch das Verständnis ihrer Funktionsweise und Anwendung können Ingenieure Systeme für optimale Leistung optimieren.
