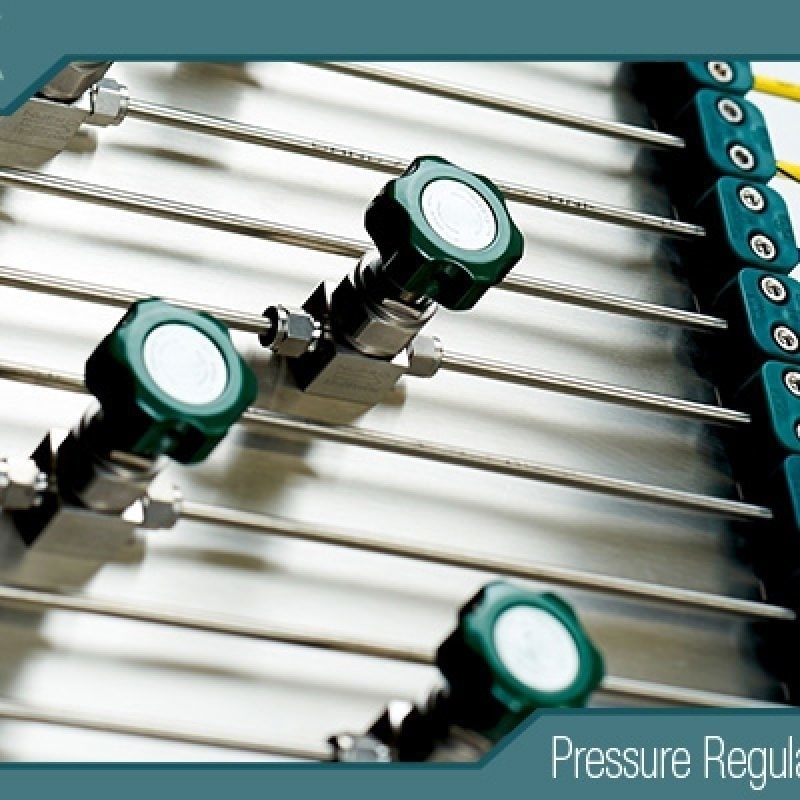

Was ist ein Argon-Hochdruck-Gasregler?

In der Welt der Industriegase sind Präzision und Sicherheit von höchster Bedeutung. Argon, ein inertes Gas, das häufig zum Schweißen, in der Fertigung und in wissenschaftlichen Anwendungen eingesetzt wird, wird in Hochdruckflaschen gelagert, die Drücke von bis zu 7500 psi (Pfund pro Quadratzoll) oder mehr erreichen können. Der direkte Anschluss einer solchen Flasche an ein Gerät wäre gefährlich und ineffizient und könnte zu Geräteschäden, Leistungsschwankungen oder sogar Explosionen führen. Hier kommt ein Hochdruck-Argon-Gasregler zum Einsatz – ein Spezialgerät, das den Gasdruck aus der Flasche auf ein sicheres, für verschiedene Anwendungen geeignetes Niveau reduziert und regelt.

Ein Hochdruck-Argon-Gasregler ist im Wesentlichen ein Druckminderungsventil, das den Argonfluss von einer Hochdruckquelle, wie z. B. einer Druckgasflasche, zu nachgeschalteten Geräten wie Schweißbrennern, Laborinstrumenten oder Hydrauliksystemen steuert. Er gewährleistet einen konstanten Lieferdruck und Durchfluss und verhindert so Schwankungen, die die Arbeitsqualität beeinträchtigen oder Sicherheitsrisiken bergen könnten. Diese Regler sind für die extremen Drücke von Argonflaschen ausgelegt, die typischerweise zwischen 2000 und 4000 psig (ca. 140 bis 280 bar) und bei Ultrahochdruckmodellen bis zu 7500 psig (ca. 500 bar) arbeiten. Im Gegensatz zu Standardreglern für Niederdruckgase sind Hochdruckversionen aus robusten Materialien gefertigt und konstruiert, um diesen Bedingungen standzuhalten. Dadurch sind sie in Bereichen wie dem WIG-Schweißen (Wolfram-Inertgas-Schweißen) unverzichtbar, wo Argon als Schutzgas dient, um Schweißnähte vor atmosphärischen Verunreinigungen zu schützen.

Dieser Artikel beleuchtet die Funktionsweise von Argon-Hochdruckreglern im Detail. Wir behandeln Definition, Komponenten, Funktionsprinzipien, Typen, Anwendungen, Auswahlkriterien, Einrichtung, Sicherheitsaspekte und Wartungstipps. Am Ende des Artikels verfügen Sie über ein umfassendes Verständnis dieser Geräte und können fundierte Entscheidungen für den professionellen Einsatz oder die Anwendung im Hobbybereich treffen. Anhand technischer Handbücher und Produktspezifikationen verdeutlicht diese Erklärung das ausgewogene Verhältnis von technischer Raffinesse und praktischer Anwendbarkeit, das diese Regler auszeichnet. Ob Schweißer, Labortechniker oder Ingenieur – das Verständnis der Funktionsweise dieser Regler kann die Effizienz und Sicherheit beim Umgang mit Gasen verbessern.

Argonregler haben sich parallel zu den Fortschritten in der Gastechnologie weiterentwickelt – von einfachen einstufigen Modellen bis hin zu hochentwickelten zweistufigen Geräten mit integrierten Durchflussmessern. Ihre Bedeutung kann nicht hoch genug eingeschätzt werden: Allein beim Schweißen kann eine fehlerhafte Gasregelung zu porösen Schweißnähten, Oxidation oder instabilen Lichtbögen führen, was kostspielige Nacharbeiten oder Strukturversagen zur Folge haben kann. In risikoreichen Bereichen wie der Luft- und Raumfahrt oder der Automobilindustrie, wo Argon aufgrund seiner Inertheit eingesetzt wird, gewährleistet eine zuverlässige Regelung Präzision und Wiederholgenauigkeit.

Grundlagen zu Argongas und seinen Anwendungen

Argon ist ein farbloses, geruchloses und ungiftiges Edelgas, das etwa 0.93 % der Erdatmosphäre ausmacht. Es wird durch fraktionierte Destillation von flüssiger Luft gewonnen und für industrielle Zwecke in Druckgasflaschen abgefüllt. Als Inertgas reagiert Argon unter normalen Bedingungen nicht chemisch mit anderen Substanzen und eignet sich daher ideal für Anwendungen, die eine Schutzatmosphäre erfordern. In Hochdruckflaschen wird Argon je nach Flaschengröße und Füllstandards bei Drücken zwischen 2000 und 6000 psig gelagert.

Zu den Hauptanwendungen von Argon gehören:

Schweißen und Metallbearbeitung: Beim WIG- und MIG-Schweißen (Metall-Inertgas-Schweißen) dient Argon als Schutzgas, um Oxidation und Verunreinigung des Schmelzbades zu verhindern. Es sorgt für einen stabilen Lichtbogen und eine glatte Schweißnaht, was für Werkstoffe wie Edelstahl, Aluminium und Titan unerlässlich ist.
Anwendungen im Labor und in der Wissenschaft: Argon wird aufgrund seiner Inertheit in der Gaschromatographie, beim Plasmaätzen und als Trägergas in der Spektroskopie eingesetzt.
Industrielle Prozesse: Es wird zum Füllen von Glühbirnen verwendet, um die Oxidation des Glühfadens zu verhindern, zum Spülen von Systemen in der chemischen Produktion und wird beim 3D-Druck für die additive Fertigung von Metallen eingesetzt.
Hochdruckprüfung: In der Luft- und Raumfahrt sowie in der Hydraulik werden Systeme mit Argon unter Druck gesetzt, um Akkumulatoren, Streben und Bauteile unter extremen Bedingungen zu testen.
Ohne geeignete Regelung kann der hohe Druck in Argonflaschen Geräte überlasten und zu Leckagen, Ineffizienzen oder Gefahren führen. Druckregler schließen diese Lücke, indem sie Gas mit kontrolliertem Druck liefern, typischerweise 0–50 psig für Schweißarbeiten oder höher für spezielle Prüfungen.

Was ist ein Gasregler?

Bevor wir uns mit den Details von Argon unter hohem Druck befassen, ist es hilfreich, Gasregler im Allgemeinen zu verstehen. Ein Gasregler ist ein mechanisches Gerät, das den hohen Eingangsdruck einer Gasquelle (z. B. einer Gasflasche) auf einen niedrigeren, stabilen Ausgangsdruck reduziert, der für das jeweilige Endgerät geeignet ist. Er hält diesen Druck konstant, unabhängig von Schwankungen des Flaschendrucks oder des benötigten Gasdurchflusses.

Regler arbeiten nach dem Prinzip des Kräftegleichgewichts und nutzen Federn, Membranen und Ventile zur Steuerung des Gasflusses. Sie werden nach Stufen (ein- oder zweistufig), Lieferdruckbereich und Gasverträglichkeit klassifiziert. Für Edelgase wie Argon müssen Regler reaktionsträge sein und bestehen häufig aus Messing oder Edelstahl, um Korrosion zu verhindern.

Ein Hochdruck-Argon-Gasregler ist speziell auf die Eigenschaften von Argon und die hohen Flaschendrücke abgestimmt. Er unterscheidet sich von Reglern für reaktive Gase (z. B. Sauerstoff oder CO₂) durch die Anschlussarten und -materialien. Für Argon werden spezielle CGA-Anschlüsse (Compressed Gas Association) wie CGA-580 verwendet, um Sicherheit zu gewährleisten und Kreuzkontaminationen zu vermeiden. Hochdruckmodelle sind für Eingangsdrücke von über 3000 psig ausgelegt und verfügen über Funktionen wie Selbstentlastungsmechanismen zum sicheren Ablassen von Überdruck.

Besonderheiten von Argon-Hochdruckreglern

Hochdruck-Argonregler sind für Flaschen mit Drücken bis zu 7500 psig ausgelegt und übertreffen damit die Anforderungen gängiger Schweißanlagen deutlich. Es handelt sich dabei häufig um ein- oder zweistufige Geräte, die für extrem hohe Eingangsdrücke optimiert sind und beispielsweise bei Druckprüfungen oder der Befüllung von Druckspeichern eingesetzt werden. Modelle wie der Harris HP8700 liefern beispielsweise präzise Drücke in anspruchsvollen Umgebungen und zeichnen sich durch ein robustes Messinggehäuse und flexible Urethanmembranen aus.

Im Gegensatz zu Niederdruckreglern (die nach der Druckreduzierung in Rohrleitungen eingesetzt werden) werden Hochdruckregler direkt an das Zylinderventil angeschlossen. Sie verfügen über Sicherheitsmerkmale wie gekapselte Ventilsitze mit Filtern zum Schutz vor Verunreinigungen und gewährleisten so Langlebigkeit und Zuverlässigkeit auch unter rauen Bedingungen.

Komponenten eines Hochdruck-Argon-Gasreglers

Ein typischer Argon-Hochdruckregler besteht aus mehreren Schlüsselkomponenten, die jeweils zu seiner Funktionalität beitragen:

Einlassanschluss: Diese Gewindeverschraubung (z. B. CGA-580 für Argon) wird am Flaschenventil befestigt und ist für hohe Einlassdrücke ausgelegt. Sie verhindert Leckagen und gewährleistet die gasspezifische Kompatibilität.
Gehäuse und Haube: Gefertigt aus Messing oder Edelstahl für Korrosionsbeständigkeit und Festigkeit. Das Gehäuse beherbergt die internen Mechanismen, während die Haube die Einstellfeder umschließt.
Manometer: Manometer mit zwei Skalen (z. B. aus Messing, 2.5 Zoll) zeigen den Eingangsdruck (Zylinder) und den Ausgangsdruck (Förderdruck) in psig/bar an. Sie helfen bei der Überwachung des Gasstands und der Systemleistung.
Membran: Eine flexible Membran (oft aus Urethan oder Edelstahl), die den Auslassdruck misst und das Ventil anpasst. Sie sorgt für die Empfindlichkeit gegenüber Druckänderungen und damit für eine stabile Regelung.
Ventilbaugruppe und Ventilsitz: Das Tellerventil und der Ventilsitz (z. B. aus PCTFE) steuern den Gasdurchfluss. Eine gekapselte Bauweise mit einem 10-µm-Sinterfilter schützt vor Verunreinigungen durch Partikel.
Einstellfeder und -knopf: Eine Spiralfeder wirkt der Membran entgegen und wird über einen ergonomischen Drehknopf zur präzisen Druckeinstellung justiert.
Auslassanschluss: Dient zum Anschluss von Schläuchen oder Geräten, häufig mit 1/4-Zoll-NPT-Anschlüssen und Edelstahlrohren.
Sicherheitsmerkmale: Selbstentlastende Entlüftungsventile, Sicherheitsventile und Filter erhöhen die Sicherheit, indem sie eine Überdruckbildung verhindern.
Diese Komponenten arbeiten harmonisch zusammen, um einen zuverlässigen Betrieb unter hohem Druck zu gewährleisten.

So funktioniert es: Schritt-für-Schritt-Mechanismus

Die Funktionsweise eines Hochdruck-Argon-Gasreglers beruht auf einem Regelkreis mechanischer Kräfte. Hier eine detaillierte Beschreibung:

Gaseintritt: Argon unter hohem Druck (bis zu 7500 psig) strömt durch den Einlassanschluss ein, nachdem das Flaschenventil langsam geöffnet wurde, um einen „Slam“ (plötzlichen Druckstoß) zu vermeiden.
Vorfiltration: Das Gas durchströmt einen internen Filter, um Verunreinigungen zu entfernen, die den Sitz oder die Membran beschädigen könnten.
Druckreduzierung: Bei einem einstufigen Regler strömt Gas in eine Kammer, in der die Membran den Ausgangsdruck misst. Übersteigt der Druck den eingestellten Wert (einstellbar über den federbelasteten Drehknopf), biegt sich die Membran nach oben und schließt das Ventil, um den Gasdurchfluss zu drosseln. Sinkt der Druck hingegen (z. B. aufgrund von Bedarf), drückt die Feder die Membran nach unten und öffnet das Ventil, um mehr Gas durchzulassen.
Zweistufiges Verfahren: Für höhere Stabilität reduzieren zweistufige Modelle den Druck in zwei Phasen. Die erste Stufe senkt den Eingangsdruck auf ein Zwischenniveau (z. B. 100–200 psig), die zweite Stufe justiert ihn auf den gewünschten Ausgangsdruck (z. B. 0–50 psig). Dadurch wird der Druckabfall bei hohem Durchfluss minimiert und Druckschwankungen in der Gasflasche bei abnehmendem Gasvolumen ausgeglichen.
Durchflussregelung: Integrierte Durchflussmesser (in einigen Modellen) messen die Fördermenge in CFH oder LPM und ermöglichen so eine präzise Einstellung für Anwendungen wie das Schweißen (typischerweise 10-30 CFH für WIG).
Sicherheitsentlastung: Sollte sich ein zu hoher Ausgangsdruck aufbauen, entlüftet ein Selbstentlastungsmechanismus das Gas sicher und schützt so das System.
Durch dieses Verfahren wird ein konstanter Druck durch ein Gleichgewicht zwischen Federkraft, Membrandruck und Gasfluss aufrechterhalten, wodurch eine gleichbleibende Leistung gewährleistet wird.

Arten von Hochdruck-Argon-Gasreglern

Regler unterscheiden sich je nach Bauart und Anwendung:

Einstufig: Einfach, kostengünstig für den allgemeinen Gebrauch; reduziert den Druck in einem Schritt, ist aber anfällig für Schwankungen.
Zweistufig: Bietet überlegene Stabilität für präzises Arbeiten; ideal für Labore oder Langzeitschweißungen.
Durchflussregler: Kombinieren Regelung mit Durchflussmessung; werden häufig beim WIG-Schweißen zur genauen Schutzgassteuerung eingesetzt.
Ultrahochdruckmodelle: Wie das Harris HP8700, für Drücke bis zu 7500 psig in Testanwendungen.
Druckregelung vs. Durchflussregelung: Die einen konzentrieren sich auf den Druck, die anderen auf den Volumenstrom.
Die Auswahl hängt vom Eingangsdruck, der erforderlichen Leistung und dem Gasgemisch (z. B. Argon/Helium) ab.

Anwendungen

Hochdruck-Argonregler sind vielseitig:

Schweißen: Unverzichtbar für WIG/MIG, da es eine Schutzschicht bildet, um Defekte in Metallen wie Aluminium zu verhindern.
Laboratorien: Gas für Analysegeräte regulieren und Reinheit gewährleisten.
Hochdruckprüfung: Druckbeaufschlagung von Systemen in der Luft- und Raumfahrt, der Hydraulik und der Automobilindustrie für Sicherheitsprüfungen.
Fertigung: Wird beim 3D-Metalldruck und bei Spülvorgängen eingesetzt.

Auswahl und Einrichtung

Wählen Sie anhand der Gasart, des Druckbereichs, des Durchflussbedarfs und der Zertifizierungen (z. B. CGA E-4). Zur Einrichtung: Reinigen Sie das Flaschenventil, befestigen Sie es sicher, öffnen Sie es langsam und prüfen Sie es mit Seifenwasser auf Dichtheit.

Sicherheitshinweise

Den Regler immer an die Gasart anpassen; niemals Öl an den Anschlüssen verwenden. Manometer regelmäßig kontrollieren, übermäßiges Anziehen vermeiden und in gut belüfteten Bereichen arbeiten. Selbstentlastende Funktionen verhindern das Platzen von Ventilen. Regelmäßige Dichtheitsprüfungen und sachgemäße Lagerung sind unerlässlich.

Wartung und Fehlerbehebung

Prüfen Sie regelmäßig auf Verschleiß, reinigen Sie die Filter und tauschen Sie die Membranen aus. Beheben Sie Probleme wie Druckanstieg (verschlissener Ventilsitz) oder Leckagen (defekte Dichtungen) mithilfe der Bedienungsanleitung. Lagern Sie das Gerät trocken und aufrecht.

hochglanzpolierte Rohrverschraubungen mit hoher Reinheit
hochglanzpolierte Rohrverschraubungen mit hoher Reinheit

Fazit

Ein Hochdruck-Argon-Gasregler ist ein unverzichtbares Werkzeug für sicheres und effizientes Gasmanagement und vereint technische Präzision mit praktischer Anwendbarkeit. Das Verständnis seiner Komponenten und Funktionsweise ermöglicht es Anwendern, die Leistung in verschiedenen Anwendungen zu optimieren. Mit dem technologischen Fortschritt entwickeln sich diese Geräte stetig weiter und gewährleisten so Zuverlässigkeit in einer Welt, die auf Inertgase angewiesen ist.
