Funktionsweise eines zweistufigen Propangas-Druckreglers mit Manometer

Propangas, auch bekannt als Flüssiggas (LPG), ist ein vielseitiger und effizienter Brennstoff, der häufig zum Heizen von Häusern, zum Betrieb von Haushaltsgeräten, zum Kochen und sogar zum Betanken von Fahrzeugen in ländlichen Gebieten oder netzfernen Regionen verwendet wird. Propangas wird in Drucktanks gelagert und liegt unter hohem Druck flüssig vor, verdampft aber beim Austritt. Der Druck in einem typischen Propangastank kann jedoch zwischen 100 und 250 Pfund pro Quadratzoll (PSI) liegen – viel zu hoch für den sicheren und effizienten Betrieb von Haushaltsgeräten, die typischerweise einen deutlich niedrigeren Druck von etwa 11 Zoll Wassersäule (in. wc) benötigen, was etwa 0.4 PSI entspricht. Hier kommt ein Propangas-Druckregler ins Spiel – ein wichtiges Sicherheitsbauteil, das den Gasdruck reduziert und stabilisiert, um einen gleichmäßigen Durchfluss zu gewährleisten und Gefahren wie Lecks, Explosionen oder unvollständige Verbrennung zu verhindern.

Unter den verschiedenen Reglerarten zeichnet sich der zweistufige Propangas-Druckregler mit Manometer durch seine Zuverlässigkeit aus, insbesondere in Systemen, in denen ein konstanter Druck über lange Strecken oder unter wechselnden Umgebungsbedingungen unerlässlich ist. Im Gegensatz zu einstufigen Reglern, die die Druckreduzierung in einem Schritt durchführen, unterteilen zweistufige Modelle den Prozess in zwei Phasen und bieten so eine höhere Stabilität und Effizienz. Die Bezeichnung „mit Manometer“ bezieht sich auf das Vorhandensein eines oder mehrerer Manometer, die es dem Anwender ermöglichen, den Eingangs-, Zwischen- oder Ausgangsdruck visuell zu überwachen und so Wartung und Fehlersuche zu erleichtern.

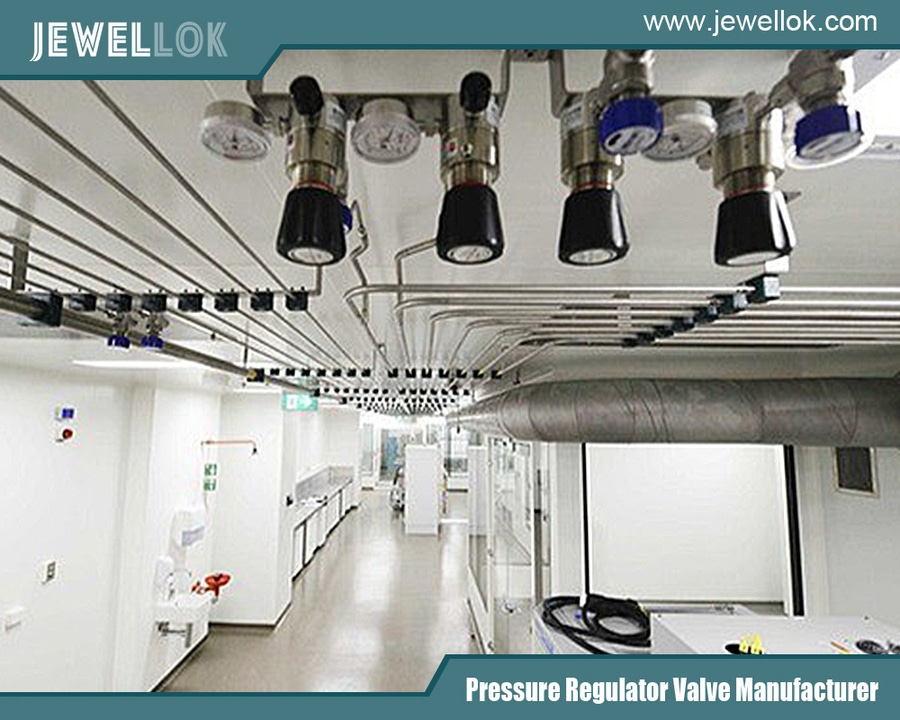

Hersteller von hochreinen Gasventilen in China
Hersteller von hochreinen Gasventilen in China

In diesem ausführlichen Artikel beleuchten wir die Funktionsweise eines zweistufigen, manometergesteuerten Propangas-Druckreglers . Wir gehen auf seine Komponenten, den schrittweisen Arbeitsmechanismus, die Vorteile gegenüber einfacheren Konstruktionen sowie praktische Aspekte der Installation und Sicherheit ein. Durch das Verständnis dieses Geräts können Anwender seine Bedeutung in modernen Propangasanlagen besser nachvollziehen und einen sicheren und optimalen Betrieb ihrer Anlagen gewährleisten. Die Erklärung basiert auf etablierten Prinzipien der Gasregelungstechnik und betont das Zusammenspiel mechanischer Kräfte, das die Druckregelung ermöglicht.

Propangasanlagen sind in Wohnhäusern, Gewerbebetrieben und der Industrie weit verbreitet. In einem typischen Einfamilienhaus versorgt beispielsweise ein großer Propangastank außerhalb des Hauses Heizung, Warmwasserbereiter, Herd und Generatoren mit Gas. Ohne entsprechende Regelung kann der hohe Tankdruck Geräte beschädigen oder zu gefährlicher Überdruckbildung führen. Druckregler fungieren als Kontrollinstanz und nutzen einfache, aber ausgeklügelte Mechanismen mit Federn, Membranen und Ventilen, um den Durchfluss zu modulieren. Insbesondere die zweistufige Bauweise begegnet Herausforderungen wie dem Druckabfall (einem Abfall des Lieferdrucks bei hohem Bedarf) und dem Versorgungsdruckeffekt (Schwankungen beim Leeren des Tanks) und ist daher ideal für größere oder anspruchsvollere Systeme.

Beachten Sie bitte, dass Propangas zwar sauber und effizient verbrennt, seine Handhabung jedoch die Einhaltung von Sicherheitsstandards wie den in NFPA 58 (Flüssiggas-Code) festgelegten erfordert. Ziehen Sie für Installationen oder Reparaturen stets zertifizierte Fachleute hinzu.

Grundlagen des Propangasdrucks

Um die Funktionsweise eines Druckreglers zu verstehen, ist es wichtig, das Verhalten von Propan unter Druck zu kennen. Propan wird in Tanks flüssig gelagert, wobei der Druck temperaturabhängig ist: Höhere Temperaturen erhöhen den Dampfdruck, der in heißen Klimazonen 200 PSI oder mehr erreichen kann, während kältere Bedingungen ihn senken. Beim Öffnen des Tankventils verdampft das flüssige Propan und wird anschließend über Leitungen zu den Geräten geleitet.

Der Druck in Gassystemen wird in PSI für hohe Drücke und in Zoll Wassersäule (in. wc) für niedrige Drücke gemessen, wobei 1 PSI etwa 27.7 in. wc entspricht. Geräte wie Gasherde oder -heizungen sind für den Betrieb mit niedrigem Druck ausgelegt, um eine gleichmäßige Flammenregulierung zu gewährleisten und Rückfluss oder Leckagen zu verhindern. Würde man direkt Hochdruckgas zuführen, könnte dies zu einer Überlastung der Ventile, ungleichmäßiger Verbrennung oder sogar zum Bersten von Bauteilen führen.

Druckregler reduzieren diesen Druck mithilfe eines auf Kräftegleichgewicht basierenden Prinzips. Im Inneren des Reglers misst eine Membran den Ausgangsdruck und passt ein Ventil an, um den gewünschten Druck aufrechtzuerhalten. Steigt der Druck zu hoch, drückt die Membran gegen eine Feder und schließt das Ventil leicht, um den Gasdurchfluss zu drosseln. Sinkt der Druck hingegen, öffnet die Feder das Ventil und lässt mehr Gas durch. Dieser Regelkreis gewährleistet Stabilität.

In Propangassystemen werden Regler nach ihrer Stufe klassifiziert: einstufige Regler für einfache, kurze Leitungsstrecken und zweistufige Regler für komplexere Systeme. Die Ausführung mit Manometer verfügt über analoge oder digitale Anzeigen, die typischerweise den Hochdruckeingang vom Tank oder den Mitteldruck nach der ersten Stufe anzeigen und dem Benutzer helfen, Probleme wie niedrige Tankfüllstände oder Verstopfungen frühzeitig zu erkennen.

Einstufige vs. zweistufige Regler

Bevor wir uns mit dem zweistufigen Modell befassen, vergleichen wir es mit dem einstufigen Regler, um seine Vorteile hervorzuheben. Ein einstufiger Regler führt die gesamte Druckreduzierung in einem Gerät durch, das typischerweise direkt am Tank oder in der Nähe des Geräts montiert ist. Er reduziert den Tankdruck (bis zu 250 PSI) mithilfe einer einzigen Membran-Feder-Ventil-Einheit direkt auf den Gerätedruck (11 Zoll Wassersäule). Obwohl einstufige Regler kostengünstig und einfach sind, neigen sie zu Ungenauigkeiten. Da der Tankdruck mit der Temperatur oder dem Füllstand schwankt, kann der Ausgangsdruck variieren, was bei hohem Durchfluss zu einem Druckabfall oder beim Leeren des Tanks zu einem Versorgungsdruckeffekt führen kann. Bei Kälte kann die Feuchtigkeit im Gas im Regler gefrieren und Verstopfungen verursachen.

Zweistufige Regler mindern diese Probleme durch die Aufteilung des Reduzierungsprozesses. Die erste Stufe, ein Hochdruckregler, senkt den Tankdruck auf ein Zwischenniveau, üblicherweise 5–10 PSI. Dieser stabilisierte Druck wird dann der zweiten Stufe, einem Niederdruckregler, zugeführt, der ihn weiter auf die endgültigen 11 Zoll Wassersäule reduziert. Durch diese Trennung kann jede Stufe spezifische Schwankungen ausgleichen: Die erste Stufe gleicht Tankdruckänderungen aus, während die zweite Stufe trotz Bedarfsschwankungen oder unterschiedlicher Rohrlängen eine präzise Fördermenge gewährleistet.

Die Integration von Manometern in einen zweistufigen Druckregler mit Manometer verbessert die Überwachung. Gängige Konfigurationen umfassen ein Hochdruckmanometer in der ersten Stufe zur Anzeige des Tankdrucks (nützlich zur Abschätzung des Füllstands) und gegebenenfalls ein Zwischenmanometer zwischen den Stufen. Diese Konfiguration ist besonders vorteilhaft bei abgelegenen Installationen, wo häufige Kontrollen unpraktisch sind. Zweistufige Systeme werden für größere Wohnhäuser, Wohnmobile oder gewerbliche Anlagen mit mehreren Geräten empfohlen, da sie längere Rohrleitungen ohne nennenswerten Druckverlust ermöglichen.

Aufbau eines manipulierten zweistufigen Reglers

Ein zweistufiger Propangasregler mit Manometer ist ein kompaktes, aber dennoch ausgeklügeltes Gerät, das oft in einem robusten Metallgehäuse untergebracht ist, um den Witterungseinflüssen im Außenbereich standzuhalten. Schauen wir uns die wichtigsten Komponenten genauer an:

Einlassanschluss: Hier wird der Regler über einen POL-Anschluss (Prest-O-Lite) oder einen ähnlichen Gewindeanschluss mit dem Propangastank verbunden. Er ist für den Gaseintritt unter hohem Druck ausgelegt.
Regler der ersten Stufe:
Ventil und Sitz: Ein Tellerventil steuert den Gasfluss, indem es sich gegen eine Öffnung abdichtet, um den Durchfluss zu modulieren.
Membran: Eine flexible Gummi- oder Kunststoffmembran, die den Druck erfasst und sich bewegt, um das Ventil anzupassen.
Druckeinstellfeder: Werkseitig voreingestellt, um einen mittleren Druck (z. B. 10 PSI) aufrechtzuerhalten. Sie wirkt der Kraft der Membran entgegen.
Entlüftung: Ermöglicht den Bezug zum Atmosphärendruck und die sichere Ableitung von überschüssigem Gas im Falle eines Membranversagens.
Hochdruckmanometer: Hier angebracht, zeigt es den Eingangsdruck aus dem Tank an, oft farbcodiert (grün für voll, rot für niedrig), um den Füllstand anzuzeigen, ohne den Tank öffnen zu müssen.
Zwischenleitung: Ein kurzes Verbindungsstück zwischen der ersten und zweiten Stufe, das Gas mit einem Druck von 5-10 PSI transportiert. Bei integrierten Anlagen verläuft diese Leitung intern, bei getrennten Anlagen extern.
Regler der zweiten Stufe:
Ähnlich wie das erste Modell, jedoch für niedrigere Drücke ausgelegt: Ventil, Membran und eine einstellbare Feder (manchmal vom Benutzer zur Feinabstimmung einstellbar).
Auslassanschluss: Führt zur Geräteverrohrung unter niedrigem Druck.
Optionales Zwischenmanometer: Misst den Druck zwischen den Stufen und hilft so bei der Diagnose von Problemen wie z. B. einem Ausfall der ersten Stufe.
Sicherheitsmerkmale: Überdruckventile in jeder Stufe verhindern eine Überdruckbildung durch Ablassen von überschüssigem Gas. Einige Modelle verfügen über Filter zum Auffangen von Verunreinigungen und Absperrmechanismen bei Leckagen.
Bei integrierten zweistufigen Reglern sind beide Stufen aus Platzgründen in einem Gehäuse vereint, was insbesondere bei Wohngebäuden üblich ist. In größeren Systemen werden separate Stufen eingesetzt, um mehr Flexibilität zu gewährleisten. Die Manometer, typischerweise Bourdon-Rohr-Manometer, liefern Echtzeitmesswerte und machen das System dadurch benutzerfreundlich und präzise. Diagramme dieser Regler zeigen oft Querschnitte, die die internen Kammern verdeutlichen. Pfeile kennzeichnen die Gasströmungswege und die Kräftegleichgewichte.

Das Funktionsprinzip: Schritt für Schritt

Der Clou eines zweistufigen Propanreglers mit Manometer liegt in seiner stufenweisen Druckreduzierung, die durch das mechanische Gleichgewicht gesteuert wird. Hier eine detaillierte Beschreibung seiner Funktionsweise:

Gaseintritt unter Hochdruck: Beim Öffnen des Tankventils strömt Propangasdampf mit dem Tankdruck (z. B. 150 PSI) in den ersten Einlass. Das Hochdruckmanometer erfasst dies sofort und ermöglicht dem Benutzer die Überwachung des Tankzustands.
Erste Reduktionsstufe:
Gas strömt in die erste Kammer und drückt gegen die Membran.
Die durch die voreingestellte Feder im Gleichgewicht gehaltene Membran bewegt sich, wenn der Druck den Sollwert (z. B. 10 PSI) überschreitet, und drückt das verbundene Ventil in Richtung Schließung, um den Durchfluss zu begrenzen.
Mit abnehmendem Durchfluss sinkt der Druck in der Kammer, wodurch die Feder das Ventil leicht wieder öffnet. Dieses dynamische Gleichgewicht hält einen konstanten Zwischendruck aufrecht.
Physikalisch gesehen gilt: Kraft = Druck × Fläche. Die Membranfläche verstärkt kleine Druckänderungen und führt so zu signifikanten Ventilbewegungen.
Sinkt der Druck im Tank (z. B. wenn sich der Tank leert), gleicht die erste Stufe dies aus, indem sie das Ventil weiter öffnet und so die Fördermenge konstant hält.
Zwischentransfer: Das Gas, nun mit einem Druck von 5–10 PSI, gelangt in die zweite Stufe. Ein optionales Manometer zeigt diesen Druck an und ist hilfreich, um die Funktion der ersten Stufe zu überprüfen.
Zweite Stufe der Feinabstimmung:
Beim Eintritt in die zweite Kammer trifft das Gas auf eine weitere Membran-Feder-Ventil-Anordnung, die auf niedrigen Druck ausgelegt ist.
Die zweite Feder ist schwächer und ist so eingestellt, dass sie einen WC-Ablauf von 11 Zoll ermöglicht.
Durch den Gasbedarf der Geräte sinkt der Kammerdruck; die Feder öffnet das Ventil, um dies auszugleichen.
Bei hoher Nachfrage ist der Druckabfall minimal, da der Eingangsdruck (Zwischendruck) im Gegensatz zu einstufigen Einheiten stabil ist.
Die Entlüftungsöffnung sorgt dafür, dass die Membran den atmosphärischen Druck berücksichtigt und dabei Höhenunterschiede ausgleicht.
Messüberwachung: Die Messgeräte liefern überall visuelles Feedback. Beispielsweise signalisiert ein sinkender Druck am Hochdruckmessgerät, dass der Tank nachgefüllt werden muss, während stabile Zwischenwerte den einwandfreien Zustand des Systems bestätigen.
Dieses zweistufige Verfahren gewährleistet, dass der Ausgangsdruck auch bei schwankender Last oder Temperatur innerhalb von 10–20 % des Sollwerts bleibt. Bei Kälte führt der Druckabfall in der ersten Stufe zu einer Gasausdehnung und -erwärmung, wodurch die Einfriergefahr verringert wird. Beispiel aus der Praxis: In einer Heizungsanlage passt sich die zweite Stufe beim Einschalten des Heizkessels nahtlos an und verhindert so Flammenflimmern.

Vorteile und Nutzen

Die zweistufige, präzise gefertigte Konstruktion bietet mehrere entscheidende Vorteile:

Gleichmäßiger Druck: Minimiert Schwankungen und gewährleistet so einen optimalen Betrieb der Geräte ohne manuelle Anpassungen.
Frostbeständigkeit: Durch die Verteilung der Reduktion wird die Kondensation von Feuchtigkeit und die Vereisung bei Minustemperaturen verhindert.
Längere Leitungsstrecken: Unterstützt verlängerte Rohrleitungen (bis zu mehreren hundert Metern) mit kleineren Durchmessern, wodurch die Installationskosten gesenkt werden.
Sicherheitsverbesserungen: Doppelte Überdruckventile und Manometer ermöglichen die frühzeitige Erkennung von Problemen und reduzieren so das Explosions- oder Leckagerisiko.
Effizienz: Ein stabiler Druck führt zu einer besseren Brennstoffverbrennung, wodurch Propan eingespart und Emissionen reduziert werden.
Vielseitigkeit: Ideal für Anlagen mit mehreren Geräten oder entfernte Tanks.
Im Vergleich zu einstufigen Systemen ist es für den ganzjährigen Einsatz zuverlässiger, allerdings in der Anschaffung etwas teurer.

Installation, Wartung und Sicherheit

Eine fachgerechte Installation ist entscheidend: Die erste Stufe wird am Tank, die zweite am Gebäudeeingang montiert. Die Rohrleitungen sind entsprechend der BTU-Last zu dimensionieren. Verwenden Sie zertifizierte Armaturen und prüfen Sie die Anlage mit Seifenwasser auf Dichtheit.

Die Wartung umfasst jährliche Inspektionen: Prüfen Sie die Manometer auf Genauigkeit, reinigen Sie die Entlüftungsöffnungen und tauschen Sie die Regler alle 15–25 Jahre aus. Zeigt ein Manometer ungewöhnliche Werte an, schalten Sie die Anlage ab und rufen Sie einen Fachmann.

Sicherheitshinweise: Federn niemals manipulieren; Tanks aufrecht lagern; für Belüftung sorgen. Im Notfall zuerst das Tankventil schließen.

Halbleiter-Fluidkontrollsysteme und -Komponenten
Halbleiter-Fluidkontrollsysteme und -Komponenten

Fazit

Ein zweistufiger Propangas-Druckregler mit Manometer ist ein Paradebeispiel für einfache, aber effektive Konstruktion, die praktische Bedürfnisse erfüllt und durch mechanische Präzision eine sichere und stabile Gasversorgung gewährleistet. Durch das Verständnis seiner Funktionsweise – vom Hochdruckeingang bis zum Niederdruckausgang – können Sie Ihr Propangassystem optimal steuern. Ob für Zuhause oder fürs Unternehmen: Dieses Gerät garantiert Zuverlässigkeit und ist daher ein unverzichtbarer Bestandteil moderner Energielösungen.
