Was sind die wichtigsten technischen Parameter, die die Leistung eines Hochdruck-Argon-Gasreglers bestimmen?

Hochdruck-Argon-Gasregler sind in verschiedenen Industrieanlagen unverzichtbare Komponenten. Sie regeln den Durchfluss und Druck von Argongas aus Hochdruckspeichern zu den nachgelagerten Anwendungen. Argon, ein inertes Edelgas, wird aufgrund seiner reaktionsträgen Eigenschaften häufig eingesetzt und eignet sich daher ideal für Prozesse, bei denen Oxidation oder Kontamination verhindert werden müssen. Beim Schweißen beispielsweise dient Argon als Schutzgas, um das flüssige Metall vor atmosphärischen Gasen zu schützen, während es in analytischen Laboren als Trägergas in der Chromatographie eingesetzt wird. Hochdruckregler sind speziell für die hohen Drücke in Argonflaschen ausgelegt, die 3,000 psi (Pfund pro Quadratzoll) übersteigen können, und reduzieren diese auf ein sicheres, nutzbares Niveau.

Die Leistungsfähigkeit dieser Regler wird durch mehrere technische Schlüsselparameter bestimmt, darunter Eingangsdruckbereich, Ausgangsdruckgenauigkeit und Durchflusskapazität. Diese Parameter bestimmen nicht nur die Effizienz und Zuverlässigkeit des Reglers, sondern auch seine Kompatibilität mit spezifischen industriellen Anwendungen. Die Wahl des falschen Reglers kann zu Ineffizienzen, Sicherheitsrisiken oder Prozessausfällen führen. Beispielsweise können in sicherheitskritischen Bereichen wie der Halbleiterfertigung selbst geringfügige Druckschwankungen die Produktqualität beeinträchtigen. Dieser Artikel untersucht diese Parameter detailliert anhand von Industriestandards und technischen Erkenntnissen und analysiert ihren Einfluss auf die Eignung in verschiedenen Sektoren wie Schweißen, Laboranalytik und industrieller Fertigung. Durch das Verständnis dieser Faktoren können Ingenieure und Techniker fundierte Entscheidungen zur Optimierung ihrer Betriebsabläufe treffen.

Hochdruck-Argonregler sind in verschiedenen Ausführungen erhältlich, darunter ein- und zweistufige Modelle, die jeweils auf unterschiedliche Anforderungen zugeschnitten sind. Einstufige Regler reduzieren den Druck in einem Schritt und sind einfacher aufgebaut, während zweistufige Regler durch die zweiphasige Druckreduzierung eine stabilere Ausgangsleistung liefern. Die Wahl des Materials, beispielsweise Messing oder Edelstahl, richtet sich nach den Reinheitsanforderungen. Argon ist zwar nicht korrosiv, jedoch erfordern manche Anwendungen eine hohe Reinheit, um Verunreinigungen zu vermeiden. Der globale Markt für Gasregler, einschließlich solcher für Argon, wird von Branchen angetrieben, die Wert auf Präzision und Sicherheit legen. Die Weiterentwicklungen konzentrieren sich dabei auf die Reduzierung von Leckagen und die Verbesserung der Durchflussregelung.

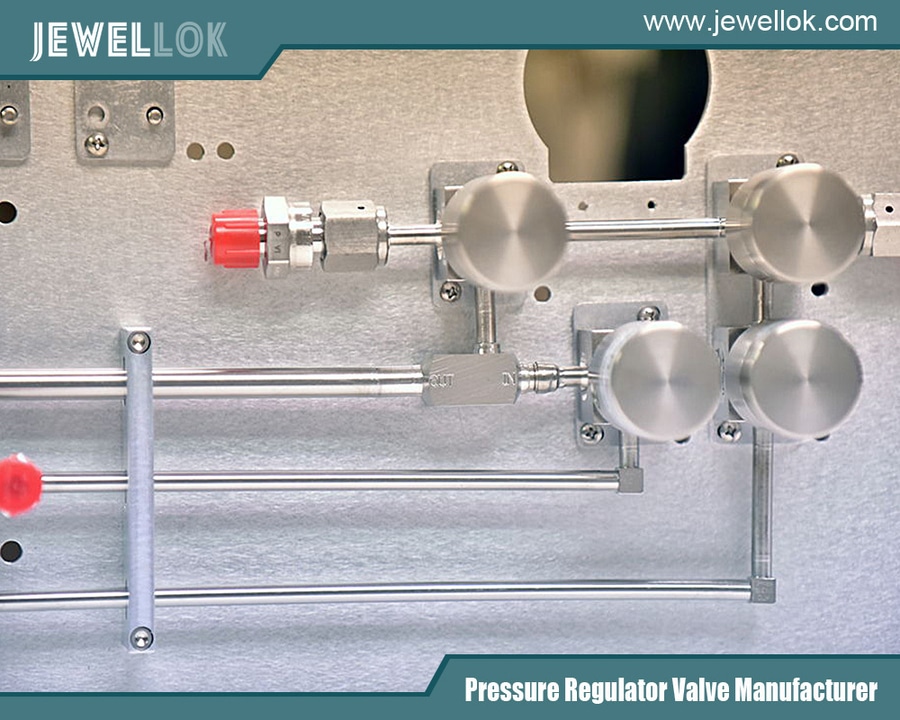

pneumatischer Druckregler aus hochreinem Helium

Wichtige technische Parameter von Hochdruck-Argon-Gasreglern

Eingangsdruckbereich
Der Eingangsdruckbereich, auch Einlassdruck genannt, bezeichnet den maximalen und minimalen Druck, den der Regler sicher von der Gasquelle, typischerweise einer Gasflasche, aufnehmen kann. Bei Hochdruck-Argonreglern liegt dieser Bereich oft zwischen 0 und 10,000 psig, wobei Standardmodelle bis zu 3,000 psig und spezielle Hochdruckvarianten 6,000 bis 7,500 psig oder mehr verarbeiten können. Dieser Parameter ist entscheidend, da Argonflaschen mit hohem Druck befüllt werden, um die Speicherkapazität zu maximieren – übliche Befüllungen erreichen 2,200 bis 3,000 psig, aber Hochdruckoptionen wie CGA 677- oder 680-Anschlüsse unterstützen bis zu 6,000 psig.

Der Eingangsdruckbereich beeinflusst die strukturelle Integrität des Reglers und seine Kompatibilität mit verschiedenen Gasquellen. Regler müssen für einen Druck ausgelegt sein, der über dem maximalen Flaschendruck liegt, um ein Bersten oder Versagen zu verhindern. Beispielsweise kann eine Überschreitung des Nenneingangsdrucks interne Bauteile wie den Ventilsitz oder die Membran beschädigen. Auch das Material spielt eine Rolle: Geschmiedete Messinggehäuse sind aufgrund ihrer Festigkeit und Wirtschaftlichkeit gängige Werkstoffe für Standardregler, während für Anwendungen mit hohen Reinheitsgraden Edelstahl aus Stangenmaterial verwendet wird, um höheren Drücken ohne Korrosion oder Partikelbildung standzuhalten.

In der Praxis beeinflusst der Eingangsdruckbereich die „abklingende Eingangskennlinie“, bei der der Lieferdruck mit sinkendem Zylinderdruck in einstufigen Reglern ansteigt. Dies erfordert häufige Anpassungen bei Anwendungen mit schwankenden Versorgungsdrücken. Zweistufige Regler beugen diesem Problem durch ihre Stabilität vor und sind daher für den Dauerbetrieb besser geeignet.

Die Temperatur beeinflusst auch den Eingangsdruck; Regler sind typischerweise für einen Temperaturbereich von -40°F bis 165°F ausgelegt, da extreme Bedingungen die Gasdichte und die Druckwerte verändern können.

Genauigkeit des Ausgangsdrucks
Die Genauigkeit des Ausgangsdrucks beschreibt, wie präzise und konstant der Regler den gewünschten Lieferdruck trotz Änderungen des Durchflusses oder des Eingangsdrucks aufrechterhält. Dies wird anhand von Kennzahlen wie dem Druckabfall am Ausgang (bei steigendem Durchfluss), dem Druckanstieg beim Blockieren (bei Durchflussstopp) und dem Einfluss des Versorgungsdrucks (Schwankungen aufgrund von Änderungen des Eingangsdrucks) quantifiziert. Hochpräzise Regler weisen einen minimalen Druckabfall auf, oft weniger als 5–10 % über ihren gesamten Durchflussbereich, und gewährleisten so einen stabilen Ausgangsdruck.

Bei Argonreglern variieren die Ausgangsdruckbereiche: Niederdruckmodelle liefern 0.1–15 psig, Standardmodelle 0–500 psig und Hochdruckmodelle bis zu 6,000 psig. Die Genauigkeit wird durch das Sensorelement erhöht, typischerweise eine Membran aus Edelstahl für hohe Reinheit oder aus Elastomeren wie Neopren für allgemeine Anwendungen. Bei zweistufigen Reglern reduziert die erste Stufe den Druck auf ein Zwischenniveau (z. B. das Dreifache des maximalen Betriebsdrucks), sodass die zweite Stufe den Ausgangsdruck präziser feinjustieren kann.

Leckraten sind ein weiterer wichtiger Genauigkeitsaspekt; Helium-Lecktests innen und außen gewährleisten Raten unter 1 × 10⁻⁹ atm cm³/s He, um Verunreinigungen zu vermeiden. Unzureichende Genauigkeit kann zu Prozessinstabilität führen – beispielsweise kann beim Schweißen ein schwankender Druck Lichtbogeninstabilität verursachen. Regler mit verbundenen Membranen verbessern die Sicherheit und Genauigkeit bei toxischen oder korrosiven Gasen, wobei die Inertheit von Argon diesen Bedarf reduziert.

Durchflusskapazität
Die Durchflusskapazität, oft in Standardkubikfuß pro Minute (scfm) oder Litern pro Minute (slpm) angegeben, bezeichnet das Gasvolumen, das der Regler bei einem bestimmten Druckabfall liefern kann. Sie hängt mit dem Durchflusskoeffizienten (Cv) zusammen, der die Düsengröße und -effizienz quantifiziert. Argonregler mit hohem Durchfluss können bis zu 250 scfm verarbeiten und eignen sich für großtechnische Anwendungen, während Modelle mit niedrigem Durchfluss (z. B. 0–3 slpm) für präzise Anwendungen wie Kalibrierungen eingesetzt werden.

Dieser Parameter wird vom Steuerelement beeinflusst – einem Tellerventil, das die Öffnung anhand der Membranrückmeldung anpasst. Bei steigendem Durchfluss kommt es bei Überschreitung der Kapazität zu einem Druckabfall. Durchflusskennlinien stellen den Ausgangsdruck in Abhängigkeit vom Durchfluss dar. Sie zeigen einen flachen Verlauf bei stabilem Betrieb mit niedrigen Durchflussraten und einen steilen Abfall bei hohen Durchflussraten. Bei Argon muss die Durchflusskapazität den Anwendungsanforderungen entsprechen; eine zu geringe Kapazität schränkt die Produktivität ein, während überdimensionierte Regler bei niedrigen Durchflussraten unpräzise arbeiten können.

Weitere Faktoren sind das Innenvolumen (Konstruktionen mit geringem Totvolumen minimieren stagnierendes Gas und erhöhen so die Reinheit) und die Wahl zwischen voreingestellten und variablen Durchflussoptionen. Bei Hochdruckmodellen ist der Durchfluss aus Sicherheitsgründen begrenzt, um einen schnellen Druckabfall zu verhindern.

Andere wichtige Parameter
Neben den drei Kernparametern tragen verschiedene weitere Faktoren zur Leistungssteigerung bei. Die Materialwahl gewährleistet Kompatibilität: Messing für kostengünstigen, korrosionsbeständigen Einsatz, Edelstahl für hohe Reinheit und reduziert die Aufnahme von Verunreinigungen wie Feuchtigkeit. Dichtungen (z. B. PTFE) verhindern Leckagen, und CGA-Anschlüsse (580 für Argon) standardisieren die Verschraubungen.

Der Temperaturbereich beeinflusst Dichtungen und Membranen; extreme Kälte kann Materialien spröde machen, während Wärme Gase ausdehnt. Sicherheitsfunktionen wie Überdruckventile schützen vor Überdruck, und Reinheitsgrade (allgemein <99.995 %, hoch ≥99.995 %) bestimmen die Konstruktion. Die Wiederholgenauigkeit gewährleistet konsistente Einstellungen über die Zeit, was für automatisierte Prozesse unerlässlich ist.

Wie diese Parameter die Eignung für verschiedene industrielle Anwendungen beeinflussen

Schweißen und Metallverarbeitung
Beim WIG- (Wolfram-Inertgas-) und MIG-Schweißen (Metall-Inertgas-Schweißen) müssen Argonregler einen stabilen Durchfluss (typischerweise 15–30 scfh) gewährleisten, um das Schmelzbad zu schützen. Der Eingangsdruckbereich sollte dem Flaschendruck (2,000–3,000 psig) entsprechen, um einen Druckabfall ohne Nachjustierung auszugleichen. Die Ausgabegenauigkeit ist von größter Bedeutung; minimaler Druckabfall verhindert Lichtbogenwanderung und gewährleistet saubere Schweißnähte an Metallen wie Aluminium oder Edelstahl. Die Durchflusskapazität muss einen kontinuierlichen Betrieb ermöglichen – Hochleistungsmodelle sind für die industrielle Fertigung erforderlich, da eine geringe Kapazität zu Gasmangel und Porosität führen kann.

Für kurze Arbeiten mit Überwachung reichen einstufige Regler aus, zweistufige sind jedoch für längere Anwendungen besser geeignet, um den Einfluss des nachlassenden Eingangsdrucks auszugleichen. Beim Plasmaschweißen erfordern höhere Drücke (bis zu 500 psig) robuste Eingangsspannungsbereiche. Eine ungenaue Regelung erhöht hier die Fehlerrate und damit die Kosten in der Automobil- und Luftfahrtindustrie.

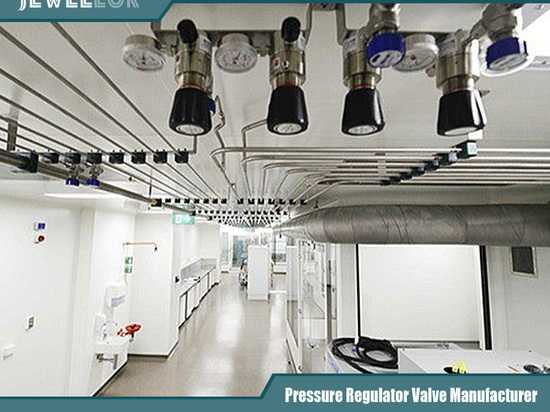

Labor- und Analyseanwendungen
Labore verwenden Argon als Trägergas in der Gaschromatographie (GC) oder zum Spülen. Daher sind Regler mit ultrahoher Reinheit und geringem Totvolumen erforderlich, um Spurenverunreinigungen zu vermeiden. Die Ausgabegenauigkeit muss außergewöhnlich hoch sein (z. B. ±0.5 psig), um eine gleichbleibende Detektorleistung in FID- oder MSD-Systemen zu gewährleisten. Die Durchflusskapazität ist oft gering (0.3–2.5 slpm), aber präzise, mit minimaler Druckbegrenzung, um Druckspitzen zu verhindern, die die Ergebnisse verfälschen.

Der Eingangsbereich ist für Standardzylinder geeignet, jedoch sind zweistufige Ausführungen unerlässlich, um einen konstanten Druck beim Leeren der Zylinder aufrechtzuerhalten – ein entscheidender Faktor für Langzeitanalysen. Bei der Emissionsüberwachung gewährleistet hohe Genauigkeit die Einhaltung gesetzlicher Vorschriften. Edelstahl verhindert die Ausgasung, wodurch sich diese Regler auch dort eignen, wo Messing Verunreinigungen verursachen könnte.

Halbleiter- und Hightech-Fertigung
In Halbleiterfabriken wird Argon zum Sputtern oder als Schutzgasatmosphäre verwendet. Daher sind Regler mit Eingangsdruckbereichen bis zu 6,000 psig für die Hochdruckversorgung und einer Ausgangsgenauigkeit von unter 1 % Druckabfall erforderlich, um eine gleichbleibende Prozessqualität zu gewährleisten. Die Durchflusskapazität variiert von niedrig für präzises Ätzen bis hoch für die Massenspülung. Modelle mit ultrahoher Reinheit und Metall-auf-Metall-Dichtungen minimieren die Partikelbildung, da selbst Verunreinigungen im ppm-Bereich Wafer beschädigen können.

Zweistufige und leckagearme Konstruktionen sind zwingend erforderlich; Einflüsse des Versorgungsdrucks könnten Vakuumkammern beeinträchtigen. Temperaturbeständigkeit ist in Reinräumen von entscheidender Bedeutung.

Andere industrielle Anwendungen
In der Lebensmittelverpackung (unter Schutzatmosphäre) verlängern präzise Niederdruckregler die Haltbarkeit durch Verdrängung von Sauerstoff. In der chemischen Verarbeitung unterstützen hohe Durchflusskapazitäten große Reaktoren mit robusten Eingangsspannungsbereichen für Rohrleitungen. Bei Kalibrierstandards gewährleisten Wiederholgenauigkeit und geringe Druckabfallrate rückführbare Messungen.

In allen Anwendungsbereichen führen nicht übereinstimmende Parameter zu Ineffizienzen: Ein zu großer Durchfluss verschwendet Gas, mangelnde Genauigkeit verursacht Variabilität und ein unzureichender Eingangsbereich birgt Sicherheitsrisiken.

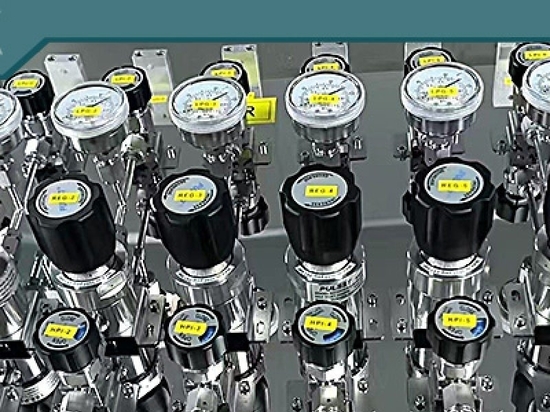

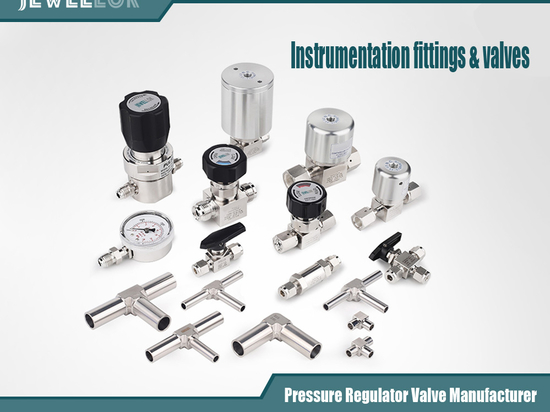

Hersteller von Spezialgasreglern

Fazit

Die wichtigsten Parameter von Hochdruck-Argon-Gasreglern – Eingangsdruckbereich, Ausgangsdruckgenauigkeit, Durchflusskapazität und unterstützende Faktoren wie Werkstoffe und Stufenschaltung – bestimmen gemeinsam ihre Leistungsfähigkeit und Eignung für industrielle Anwendungen. Beim Schweißen verhindert Stabilität Defekte; in Laboren gewährleistet Präzision die Datenintegrität; in der Halbleiterfertigung sichert Reinheit die Ausbeute. Die Auswahl von Reglern erfordert die Abwägung dieser Parameter mit den Anwendungsanforderungen, dem Budget und den Sicherheitsaspekten. Mit der Weiterentwicklung der Industrie werden technologische Fortschritte in der Reglerentwicklung, wie z. B. intelligentere Sensoren für die Echtzeitüberwachung, die Anpassungsfähigkeit weiter verbessern. Letztendlich gewährleistet eine sorgfältige Bewertung dieser Parameter optimale Leistung, reduziert Ausfallzeiten und steigert die Produktivität in argonabhängigen Prozessen.
