Wie bringen Hersteller von industriellen Membranventilen die Durchflusskapazität (Cv-Wert) des Ventils mit seiner Dichtungsleistung in Einklang?

Industrielle Membranventile sind unverzichtbare Komponenten in Branchen wie der chemischen Industrie, der Pharmaindustrie, der Wasseraufbereitung und dem Bergbau, wo sie korrosive, abrasive oder hochreine Flüssigkeiten fördern. Diese Ventile nutzen eine flexible Membran, um das Prozessmedium von den mechanischen Teilen des Ventils zu trennen und so eine zuverlässige Abdichtung bei gleichzeitiger Durchflussregelung zu gewährleisten. Die Durchflusskapazität, quantifiziert durch den Cv-Wert (der Durchflusskoeffizient, der die Wassermenge in Litern pro Minute bei 60 °C und einem Druckabfall von 1 bar angibt), muss mit der Dichtleistung in Einklang gebracht werden, um Effizienz, Sicherheit und Langlebigkeit zu gewährleisten.

Hersteller stehen vor einem grundlegenden Zielkonflikt: Die Maximierung des Cv-Werts für hohen Durchfluss kann die Dichtheit des Ventils beeinträchtigen, insbesondere bei schwankenden Drücken, Temperaturen oder Medienbedingungen. Umgekehrt kann eine auf Abdichtung optimierte Konstruktion den Durchfluss einschränken, was zu höheren Druckverlusten und geringerer Systemeffizienz führt. Dieses Gleichgewicht wird durch sorgfältige Materialauswahl, geometrische Optimierungen und innovative Merkmale erreicht, die beide Kennzahlen ohne wesentliche Kompromisse verbessern.

Dieser Artikel untersucht, wie Hersteller dieser Herausforderung begegnen, und stützt sich dabei auf Industriestandards wie ASME BPE und MSS SP-88. Er beleuchtet wichtige Konstruktionselemente wie Membranformen und Strömungswege im Ventilkörper, die gleichzeitig den Durchflusskoeffizienten (Cv) und die Dichtheit verbessern. Durch die Analyse von Überlauf- und Durchflussventilen sowie fortschrittlichen Materialien und Innovationen führender Hersteller wie Saunders (Crane), GEMÜ, ITT Pure-Flo und Dia-Flo werden praktische Strategien zur Optimierung der Ventilleistung in anspruchsvollen Anwendungen aufgezeigt.

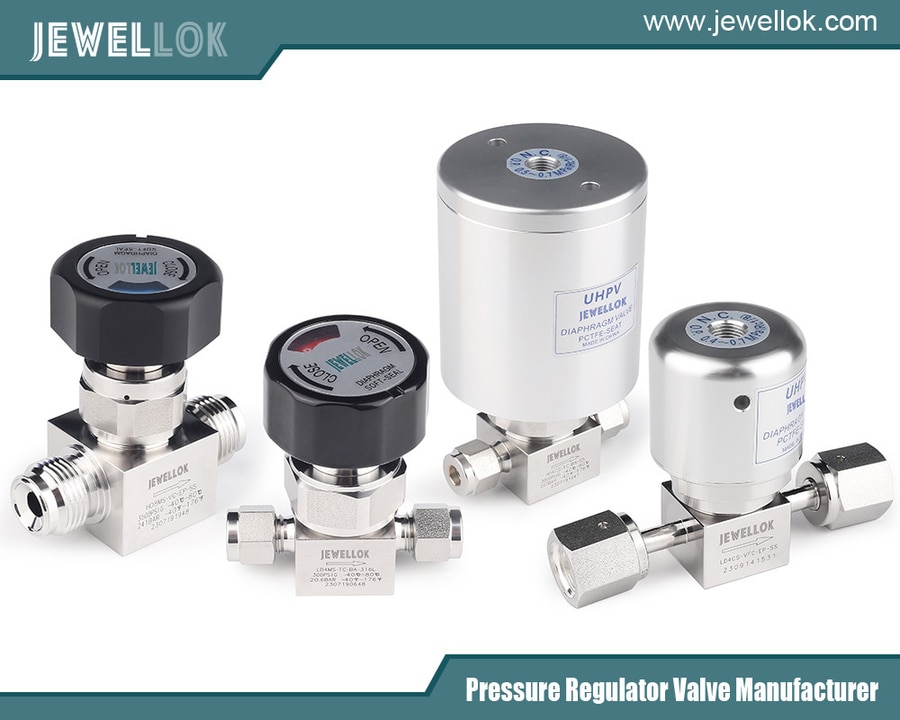

Ventile für ultrahochreine Gasflaschen
Ventile für ultrahochreine Gasflaschen

Industrielle Membranventile und ihre Kernkomponenten verstehen

Membranventile funktionieren, indem eine Membran gegen einen Ventilsitz oder ein Überlaufventil gedrückt wird, um den Durchfluss zu regulieren oder zu stoppen. Im Gegensatz zu Kugel- oder Absperrventilen benötigen sie keine Spindelabdichtung, wodurch potenzielle Leckagequellen vermieden werden und sie sich ideal für hygienische oder explosionsgefährdete Bereiche eignen. Die Membran dient sowohl als Dichtungselement als auch als Durchflussregler und wird von einem Kompressor, der an einer Spindel oder einem Stellantrieb befestigt ist, zusammengedrückt.

Es gibt zwei Hauptbauarten: Wehrventile und Durchgangsventile (Volldurchlassventile). Wehrventile verfügen über ein erhöhtes Wehr im Gehäuse, gegen das die Membran abdichtet. Sie ermöglichen eine präzise Drosselung und ein ausgezeichnetes Absperren, führen aber zu einer gewissen Durchflussbegrenzung. Durchgangsventile bieten einen ungehinderten Durchfluss und maximieren so den Durchflusskoeffizienten (Cv) für Suspensionen oder hochviskose Medien. Allerdings kann die Dichtgenauigkeit bei Vakuum oder niedrigem Druck etwas geringer ausfallen.

Hersteller gleichen diese Eigenschaften durch die Auswahl von Membranmaterialien wie EPDM, Viton oder PTFE aus, die chemische Beständigkeit und Langlebigkeit bieten. So reduzieren beispielsweise PTFE-Membranen mit Elastomer-Rückseite den Kaltfluss (dauerhafte Verformung) und erhalten gleichzeitig die Flexibilität für eine optimale Abdichtung. Ventilkörper aus Edelstahl 316L, Gusseisen oder mit PFA/ETFE-Auskleidung verbessern die Korrosionsbeständigkeit, ohne den Durchfluss zu beeinträchtigen. Stellantriebe – manuell, pneumatisch oder elektrisch – ermöglichen eine präzise Steuerung. Funktionen wie Anschläge verhindern eine Überkompression, die die Abdichtung beschädigen könnte, und erhalten gleichzeitig den Durchflusskoeffizienten (Cv). Durchflusskapazität von Membranventilen:

Die Rolle von CV

Der Cv-Wert ist ein entscheidender Kennwert zur Beurteilung der Durchflusseffizienz eines Ventils. Bei Membranventilen ist der Cv-Wert aufgrund der Wechselwirkung der Membran mit dem Strömungsweg typischerweise niedriger als bei Schieber- oder Kugelventilen. Durch Optimierungen lässt er sich jedoch deutlich erhöhen. Beispielsweise kann ein 2-Zoll-Überlaufventil ohne Auskleidung einen Cv-Wert von 150 aufweisen, der bei 10 % Öffnung für eine präzise Regelung auf 9 sinkt. Ein vergleichbares Durchflussventil erreicht hingegen bei vollständiger Öffnung einen Cv-Wert von 275 und ist damit ideal für minimalen Druckverlust in Schlammanwendungen.

Hersteller verbessern den Cv-Wert durch die Optimierung des Ventilkörpers, um Turbulenzen und Toträume (Stagnationszonen) zu reduzieren. Bei hochreinen Konstruktionen wie dem Pure-Flo von ITT minimieren geschmiedete Gehäuse mit elektropolierten Oberflächen (Ra 0.25–0.8 μm) die Reibung und steigern den Cv-Wert im Vergleich zu Gussvarianten um 10–20 %. Auskleidungsmaterialien wie ETFE oder PFA sorgen für glatte Innenflächen, die einen hohen Cv-Wert gewährleisten und gleichzeitig abriebfest sind.

Ein hoher Cv-Wert kann jedoch die Systemstabilität gefährden, wenn er nicht ausgeglichen ist. Eine Überschätzung des Cv-Werts führt zu unterdimensionierten Ventilen und übermäßigen Druckverlusten, während eine Unterschätzung zu Überdimensionierung und Ineffizienzen führt. Dimensionierungswerkzeuge berücksichtigen Faktoren wie die Strömungsgeschwindigkeit (8–10 fps für Suspensionen, 15–20 fps für saubere Flüssigkeiten) und den Nenndruck (bis zu 150–200 psi). Bei GEMÜ-Ventilen wird der niedrigere inhärente Cv-Wert durch Konstruktionen kompensiert, die für viskose Medien geeignet sind. Die Membranisolierung verhindert Verunreinigungen, ohne den erforderlichen Durchfluss zu beeinträchtigen.

Die Integration von Aktuatoren spielt ebenfalls eine Rolle; pneumatische Modelle mit Positionierern ermöglichen eine variable Cv-Wert-Einstellung durch Hubverstellung und somit eine dynamische Durchflussregelung ohne permanente Einschränkungen.

Dichtungsleistung: Gewährleistung absoluter Dichtheit

Die Abdichtung von Membranventilen erfolgt durch die Kompression der Membran gegen den Ventilsitz und gewährleistet so eine hermetische Isolation. Diese Konstruktion verhindert externe Leckagen, was insbesondere beim Umgang mit toxischen oder sterilen Flüssigkeiten entscheidend ist. Die Leckageleistung liegt bei Elastomeren oft über 1 × 10⁻⁶ atm·cm³/s.

Entscheidend für die Dichtheit ist die Materialbeständigkeit. PTFE-Membranen bieten eine hervorragende chemische Beständigkeit, können jedoch bei Kälte fließen. Eine Unterlage aus EPDM oder Viton verteilt die Spannung und verlängert die Lebensdauer auf Tausende von Zyklen. Bei Saunders-Ventilen reduzieren doppelte Dichtungsrippen auf den PTFE-Membranen das Schließmoment und gewährleisten gleichzeitig 100%ige Dichtheit gemäß MSS SP-88, selbst bei Partikeln.

Dichtungen mit Überlaufwehr zeichnen sich durch ihre hervorragende Dichtwirkung aus, die Vakuumanwendungen bis zu 0.1 Mikron ermöglicht. Durchgehende Dichtungen hingegen basieren ausschließlich auf der Membranelastizität und sind daher auf Überdrücke beschränkt. Innovationen wie das EnviZion-Wärmekompensationssystem von ITT gewährleisten eine konstante Dichtkraft auch bei Temperaturschwankungen (bis zu 300 °C) und verhindern so eine Materialermüdung ohne Nachziehen.

Die Prüfungen umfassen hydrostatische Druckprüfungen der Gehäusewand (z. B. 240 psi bei kleinen Größen) und Dichtheitsprüfungen des Sitzes. Auskleidungen wie Butyl oder Neopren verbessern die Abdichtung in abrasiven Umgebungen durch Stoßdämpfung, während Entlüftungsbohrungen Schäden frühzeitig erkennen lassen.

Ausgleich von Cv-Wert und Dichtung: Strategien der Hersteller

Die optimale Abstimmung von Durchflusskoeffizient (Cv) und Dichtheit erfordert einen ganzheitlichen Ansatz, da die Verbesserung des einen den anderen beeinträchtigen kann. Hersteller nutzen iterative Konstruktion, Simulation und Materialwissenschaft zur Optimierung. Beispielsweise priorisieren Wehrventile die Dichtheit mit kontrolliertem Cv-Wert für die Drosselung (z. B. Cv-Reduzierung um 11–25 % bei Blockkonfigurationen), während Durchflussventile den Cv-Wert (bis zu 10,300 für DN350) für Anwendungen mit hohem Durchfluss maximieren, was jedoch die Vakuumfähigkeit beeinträchtigt.

Die Materialauswahl ist entscheidend: Verstärkte Membranen (Gewebe aus EPDM) halten hohen Drücken (bis zu 16 bar) stand, ohne die Flexibilität für die Abdichtung zu beeinträchtigen oder den Durchfluss einzuschränken. Bei GEMÜ-Konstruktionen wird die Abdichtung gegenüber korrosiven Medien gewährleistet, ohne den Cv-Wert über die zulässigen Grenzwerte hinaus zu erhöhen.

Aktuatoren sorgen für Balance; ausfallsichere pneumatische Einheiten mit Stellungsreglern passen den Hub an variable Cv-Werte an und gewährleisten so die Abdichtung beim Schließen. Zweibereichs-Überlaufventile, wie die von Dia-Flo, verwenden zwei Kompressoren: einen inneren für präzise Abdichtung bei niedrigen Cv-Werten und einen äußeren für Durchfluss mit hohen Cv-Werten, der Drücke bis zu 100 psi verarbeiten kann.

Die damit verbundenen Kompromisse werden durch anwendungsspezifische Entscheidungen minimiert. In der Pharmaindustrie ist ein niedriger Cv-Wert für eine optimale Abdichtung akzeptabel (z. B. ASME BPE-Konformität mit L/D = 2:1 Totzonen). Bei Bergbauschlämmen werden für die Abdichtung trotz Feststoffanteilen von bis zu 30 % hocheffiziente Durchflussdichtungen mit elastischen Membranen (z. B. Ultimate XA) eingesetzt.

Ein ausgewogenes Kosten-Nutzen-Verhältnis ist entscheidend; eine übermäßige Auslegung zur Maximierung des Cv-Werts erhöht die Materialkosten, während mangelhafte Abdichtung den Wartungsaufwand steigert. Hersteller wie ITT setzen auf modulare Bauweisen für eine schnelle Wartung und erhalten so beide Kennzahlen langfristig.

Spezielle Konstruktionsentwürfe für simultane Verbesserungen

Bestimmte Konstruktionen verbessern sowohl den Wärmedurchgangskoeffizienten (Cv) als auch die Dichtwirkung effektiv:

Membranform und -materialien: Konturierte, formgepresste Membranen (z. B. die zweiteilige PTFE-Membran von Dia-Flo mit EPDM-Trägerschicht) passen sich optimal an und dichten zuverlässig ab. Gleichzeitig wird der Widerstand in geöffneter Position minimiert, wodurch der Cv-Wert durch die Reduzierung von Turbulenzen erhöht wird. Durch die umgekehrte Montage wird eine Delamination verhindert. Die doppelrippigen PTFE-Membranen von Saunders verteilen die Kraft, senken das Drehmoment (und verbessern so die Bedienbarkeit) und verlängern die Lebensdauer. Dadurch wird ein hoher Cv-Wert ohne Dichtungsverschleiß erreicht. Die TMZ-Membranen von ITT mit verstärkter Trägerschicht optimieren die Verschleißfestigkeit und unterstützen Cv-Werte bis zu 46 bei 2-Zoll-Ventilen bei gleichzeitiger Gewährleistung einer thermisch stabilen Abdichtung. Schwimmende Überwurfmuttern belasten die Membran gleichmäßig und verhindern so punktuelle Spannungen, die den Cv-Wert verringern oder Leckagen verursachen könnten.
Strömungsweg im Ventilkörper: Optimierte, hohlraumfreie Strömungswege bei Überlaufventilen (z. B. Typ Saunders A) reduzieren Strömungsrückstände und Turbulenzen und erhöhen so den Cv-Wert (z. B. DN50 Cv 80). Gleichzeitig wird die Reinigung erleichtert, was zu einer besseren Abdichtung führt. Das Vollbohrungsdesign des geraden KB-Typs erreicht einen Cv-Wert von 588 für DN100. Verstärkungsrippen auf den Membranen gewährleisten die Abdichtung auch bei ungehindertem Durchfluss. Die geschmiedeten Gehäuse von Pure-Flo mit 30°-Ablaufwinkel minimieren Toträume und verbessern so die Entleerungsfähigkeit (Dichtheit) und die Durchflusseffizienz. Der konturierte Überlauf von Dia-Flo minimiert Lufteinschlüsse und unterstützt die Vakuumabdichtung sowie Cv-Werte wie 310 in Zweibereichskonfigurationen.
Innovationen: Die thermische Kompensation von EnviZion sorgt für eine konstante 360°-Kraft, verhindert Dichtungsspalten während der Zyklen und erhält den Cv-Wert auch bei hohen Temperaturen. Werkzeuglose Montage und Drehung reduzieren Ausfallzeiten und gewährleisten so die gleichbleibende Leistung. Line-Lok-Auskleidungen verhindern ein Durchbiegen über Überläufe und kombinieren Abriebfestigkeit (hoher Cv-Wert) mit absoluter Dichtheit. Das Isolationsdesign von GEMÜ für viskose Flüssigkeiten vereint einen niedrigen Cv-Wert mit kontaminationsfreier Abdichtung. Diese FDA/USDA-konformen Merkmale ermöglichen gleichzeitige Vorteile: z. B. eine Cv-Wert-Verbesserung von 10–25 % durch glatte Auskleidungen ohne Dichtungsverlust.

Praxisbeispiele und Fallstudien

In Chloralkali-Anlagen erreichen Saunders-Überlaufventile mit PTFE-Membranen einen Cv-Wert von 1980 (DN250) für Säuredurchfluss und gewährleisten gleichzeitig eine leckagefreie Abdichtung gegen korrosive Medien. In pharmazeutischen SIP-Prozessen kommen ITT EnviZion-Ventile zum Einsatz, deren thermische Kompensation die Dichtheit auch bei 150 °C-Zyklen aufrechterhält und einen Cv-Wert von 46 für einen effizienten Medientransfer ohne Kontamination ermöglicht. Für Suspensionen im Bergbau werden Dia-Flo-Ventile mit geradem Durchfluss verwendet, die mit elastischen Butylmembranen einen Cv-Wert von 209 (2-Zoll-Auskleidung) für die Abdichtung bei 30 % Feststoffanteil erreichen. GEMÜ-Ventile in der Lebensmittelverarbeitung fördern viskose Flüssigkeiten mit niedrigem Cv-Wert, bieten aber gleichzeitig eine hervorragende Abdichtung und reduzieren so Ausfallzeiten. Diese Beispiele zeigen, wie maßgeschneiderte Konstruktionen beide Kennzahlen optimieren.

Hersteller von Armaturen mit ultrahoher Reinheit in China
Hersteller von Armaturen mit ultrahoher Reinheit in China
Fazit

Industrielle Membranventile optimieren die Dichtwirkung durch strategische Konstruktionen, die Kompromisse bei Material, Geometrie und Innovationen ausgleichen. Weir-Ventile priorisieren die Dichtwirkung mit kontrollierter Dichtwirkung, während Durchflussventile den Durchfluss maximieren; Hybridventile wie Zweibereichsventile bieten vielseitige Einsatzmöglichkeiten. Strukturelle Verbesserungen – konturierte Membranen, optimierte Strömungswege und thermische Kompensation – verbessern beide Eigenschaften gleichzeitig, wie beispielsweise bei Produkten von Saunders, GEMÜ, ITT und Dia-Flo.

Zukünftige Weiterentwicklungen könnten intelligente Sensoren zur Echtzeitüberwachung integrieren und so dieses Gleichgewicht weiter optimieren. Ingenieure sollten die Ventile anhand von Medium, Druck und Anwendung auswählen und dabei Cv-Werte und Normen berücksichtigen, um eine optimale Leistung zu gewährleisten. Letztendlich erhöhen diese Ventile die Systemzuverlässigkeit und reduzieren Kosten und Umweltbelastung in kritischen Branchen.
