Welche schwerwiegenden Folgen hat eine beschädigte Membran in einem Propangas-Druckreglerventil?

Propangas-Druckregler sind unverzichtbare Komponenten von Propangasanlagen und werden häufig in Wohnhäusern, Gewerbebetrieben und Freizeiteinrichtungen wie Heizung, Kochen und Wohnmobilen eingesetzt. Diese Geräte reduzieren den hohen Druck aus Propangastanks – typischerweise 100–200 psi – auf ein sicheres, für Geräte geeignetes Niveau, üblicherweise im Bereich von 10–14 Zoll Wassersäule (WS). Kernstück dieses Regelungsprozesses ist die Membran, eine flexible Membran, die Druckänderungen erfasst und darauf reagiert, um eine gleichmäßige Leistung zu gewährleisten.

Wie jedes mechanische Teil kann sich die Membran jedoch mit der Zeit durch Verschleiß, Umwelteinflüsse oder unsachgemäße Handhabung abnutzen. Eine Beschädigung kann zu verschiedenen Druckanomalien führen, die die Effizienz, Sicherheit und Leistung des Systems beeinträchtigen. Diese Anomalien äußern sich in einem unregelmäßigen Gasfluss, der zu Gerätestörungen, Energieverschwendung oder sogar gefährlichen Situationen wie Gaslecks führen kann. Das Verständnis dieser Probleme ist für Hausbesitzer, Techniker und Propangasnutzer entscheidend, um Unfälle zu vermeiden und einen zuverlässigen Betrieb zu gewährleisten.

Dieser Artikel befasst sich mit den spezifischen Druckanomalien, die durch eine beschädigte Membran in einem Propan-Druckregelventil verursacht werden. Wir untersuchen die Funktion der Membran, häufige Schadensursachen und die daraus resultierenden Druckunregelmäßigkeiten. Darüber hinaus geben wir eine detaillierte Anleitung zur Verwendung eines Manometers – eines präzisen Druckmessgeräts –, um festzustellen, ob der Ausgangsdruck den Herstellerangaben entspricht. Am Ende verfügen die Leser über ein umfassendes Verständnis dafür, wie diese Probleme erkannt und behoben werden können, wobei Sicherheit und vorbeugende Wartung im Vordergrund stehen. Dieses Wissen ist unerlässlich, da defekte Regler laut Branchenberichten jährlich zu Tausenden von Propan-bezogenen Vorfällen beitragen.

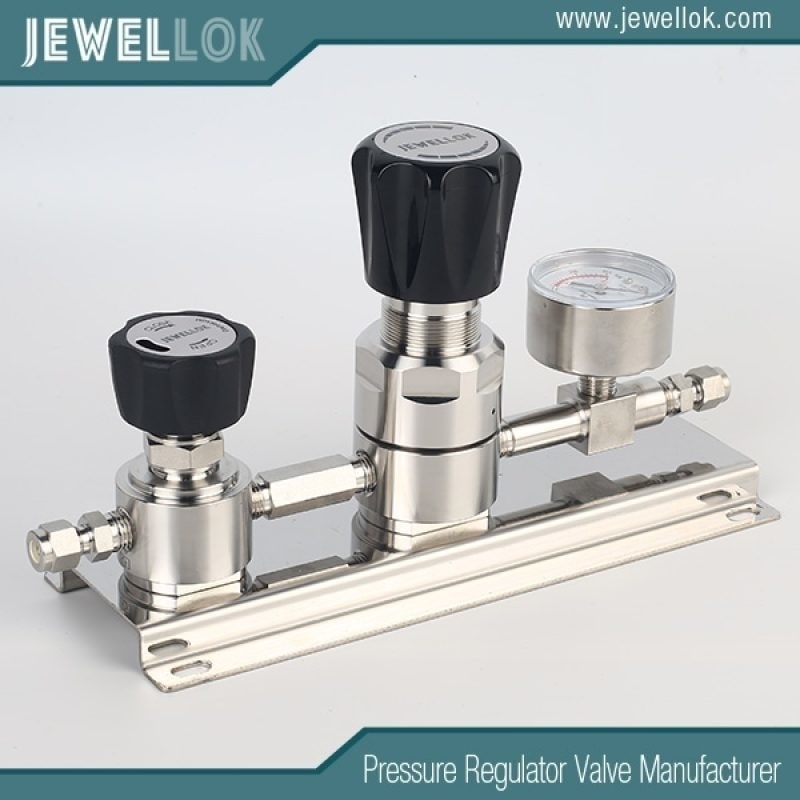

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)

Die Rolle der Membran in einem Propandruckregler

Um die Auswirkungen einer Membranbeschädigung zu verstehen, ist es wichtig, ihre Funktion im Regler zu kennen. Ein Propangas-Druckreglerventil besteht typischerweise aus einem mit dem Hochdrucktank verbundenen Einlass, einem Ventilmechanismus, einer Feder und der Membran. Die Membran dient als Sensorelement und trennt die Hochdruckseite vom Niederdruckauslass. Sie wird üblicherweise aus robusten Elastomeren wie Gummi oder synthetischen Materialien gefertigt, die sich unter Druckschwankungen biegen können.

Wenn Propan aus dem Tank fließt, gelangt es unter hohem Druck in den Regler. Die federunterstützte Membran drückt gegen das Ventil, um den Durchfluss zu regeln. Sinkt der Ausgangsdruck (z. B. bei Betrieb eines Geräts), entspannt sich die Membran, sodass mehr Gas einströmen kann und das Gleichgewicht wiederhergestellt wird. Steigt hingegen der Druck, drückt die Membran die Feder zusammen und drosselt den Durchfluss. Diese dynamische Anpassung gewährleistet einen konstanten Ausgangsdruck, der für den sicheren Gerätebetrieb entscheidend ist.

Die Integrität der Membran ist entscheidend für dieses Gleichgewicht. Sie muss flexibel und dennoch luftdicht bleiben, um Leckagen zu vermeiden und präzise auf Druckänderungen zu reagieren. Bei Standard-Niederdruckreglern für Propan ist der Zielausgangsdruck oft auf 11 Zoll WC eingestellt, was etwa 0.4 psi entspricht und für die meisten Haushaltsgeräte ideal ist. Jede Beeinträchtigung der Membranstruktur kann diesen empfindlichen Mechanismus stören und zu Anomalien führen, die das gesamte System beeinträchtigen.

Häufige Ursachen für Zwerchfellschäden

Membranschäden treten nicht isoliert auf, sondern sind oft die Folge kumulativer Faktoren. Extreme Temperaturen können das Material reißen oder verhärten lassen, was die Flexibilität einschränkt. In kalten Klimazonen können Propanregler beispielsweise einfrieren, wodurch Feuchtigkeit kondensiert und sich ausdehnt und die Membran belastet. Hohe Hitze durch nahegelegene Motoren oder direkte Sonneneinstrahlung können das Elastomer mit der Zeit schädigen.

Verunreinigungen wie Schmutz, Ablagerungen oder chemische Rückstände von verunreinigtem Propan können die Membran verstopfen oder abnutzen und so Risse oder Löcher verursachen. Überdruck, beispielsweise durch ein defektes Tankventil oder eine unsachgemäße Installation, kann die Membran über ihre Grenzen hinaus dehnen und zu Verformungen oder Rissen führen. Mechanischer Verschleiß durch wiederholtes Ein- und Ausschalten – häufig in stark beanspruchten Umgebungen wie Großküchen – trägt ebenfalls zur Ermüdung bei.

Auch das Alter spielt eine Rolle. Hersteller empfehlen, Regler alle 5–10 Jahre auszutauschen, da die Membranen verschleißen. Vernachlässigte Routineinspektionen verschlimmern diese Probleme und machen aus geringfügigem Verschleiß erhebliche Schäden. Das Erkennen dieser Ursachen hilft, Anomalien vorzubeugen. Im Schadensfall werden jedoch spezifische Druckunregelmäßigkeiten deutlich.

Spezifische Druckanomalien durch eine beschädigte Membran

Eine beschädigte Membran beeinträchtigt die Fähigkeit des Reglers, einen konstanten Druck aufrechtzuerhalten, was zu verschiedenen Anomalien führt. Diese können nach ihrer Art kategorisiert werden: Überdruck, Unterdruck, Schwankungen und Lecks.

Hoher Ausgangsdruck (Überdruck): Wenn die Membran Risse bekommt oder ihre Elastizität verliert, kann sie sich möglicherweise nicht ausreichend gegen die Feder drücken, wodurch zu viel Gas durchströmt. Dies führt dazu, dass der Ausgangsdruck den angegebenen Bereich überschreitet, oft über 14 Zoll WC. Geräte können übermäßig große Flammen erzeugen, was zu ineffizienter Verbrennung, Rußbildung und potenzieller Brandgefahr führt. In schweren Fällen kann dies Gerätekomponenten beschädigen, die für niedrigere Drücke ausgelegt sind.
Niedriger Ausgangsdruck (Unterdruck): Umgekehrt kann eine gerissene oder festsitzende Membran den Gasfluss übermäßig einschränken und den Druck unter 25 cm³ (10 Zoll WC) fallen lassen. Dies äußert sich in schwachen oder flackernden Flammen, langsamer Erwärmung oder fehlender Zündung. Benutzer können aufgrund der schnellen Gasausdehnung und -abkühlung Frost am Reglergehäuse bemerken – ein verräterisches Zeichen für plötzlichen Druckabfall.
Druckschwankungen: Schäden können zu unregelmäßigem Verhalten führen, bei dem der Druck unvorhersehbar schwankt. Eine verformte Membran kann träge auf Bedarfsänderungen reagieren, was zu Druckspitzen und -einbrüchen führt. Diese Anomalie ist besonders bei Spitzenlast spürbar, beispielsweise wenn mehrere Geräte gleichzeitig in Betrieb sind, was zu inkonsistenter Leistung wie unterschiedlichen Flammenhöhen oder zeitweiligen Abschaltungen führt.
Gaslecks und Druckverlust: Löcher oder Risse in der Membran können dazu führen, dass Gas nach innen oder außen entweicht und so einen allmählichen Druckverlust verursacht. Dies geht oft mit Propangasgeruch, Zischgeräuschen oder sichtbaren Blasen einher, wenn Seifenwasser zum Testen verwendet wird. Lecks reduzieren nicht nur den Ausgangsdruck, sondern bergen auch Explosionsgefahr und stellen somit die gefährlichste Anomalie dar.
Langsame Reaktionszeit: Eine beschädigte Membran kann sich möglicherweise nicht schnell genug an Druckschwankungen anpassen, was zu einer verzögerten Stabilisierung führt. Dies kann zu anfänglichen Überdruckspitzen und anschließenden Druckabfällen führen, die empfindliche Geräte wie Warmwasserbereiter oder Heizkessel beeinträchtigen. Diese Anomalien hängen oft zusammen; beispielsweise kann ein Leck die Schwankungen verstärken. Zu den Symptomen zählen neben den Druckwerten auch optische Signale wie gelb-orange Flammen (Hinweis auf unvollständige Verbrennung aufgrund von falschem Druck) oder Rußablagerungen. In Wohnmobilen oder tragbaren Systemen können Vibrationen Schäden beschleunigen und diese Probleme verstärken.

Die Bedeutung der Erkennung von Druckanomalien

Das Ignorieren dieser Anomalien kann zu katastrophalen Ausfällen führen. Hoher Druck kann Geräte überhitzen, während niedriger Druck zu Ineffizienz und Kohlenmonoxidbildung führt. Lecks erhöhen das Brand- und Explosionsrisiko, da Propan schwerer als Luft ist und sich in tiefer gelegenen Bereichen ansammeln kann. Aufsichtsbehörden wie die NFPA (National Fire Protection Association) schreiben regelmäßige Kontrollen zur Einhaltung der Sicherheitsstandards vor.

Eine frühzeitige Erkennung verhindert kostspielige Reparaturen und gewährleistet die Einhaltung der Spezifikationen, die üblicherweise im Handbuch des Reglers aufgeführt sind (z. B. 11 Zoll WC ± 1 Zoll). Werkzeuge wie Manometer ermöglichen genaue, quantitative Bewertungen, die subjektive Beobachtungen übertreffen.

Einführung in Manometer für Druckprüfungen

Ein Manometer ist ein einfaches, aber präzises Instrument zur Messung des Gasdrucks. Es verwendet häufig ein U-förmiges Rohr, das mit Wasser oder Quecksilber gefüllt ist. Für Propangassysteme werden wassergefüllte Manometer aus Sicherheitsgründen und wegen ihrer Einfachheit bevorzugt. Sie messen den Druck in Zoll WC, was für Niederdruckgasanwendungen relevant ist. Digitale Manometer bieten eine höhere Genauigkeit und bessere Ablesbarkeit, analoge Versionen reichen jedoch für die meisten Anwender aus. Zu den wesentlichen Merkmalen gehören eine Skala von 0 bis 20 Zoll WC, flexible Schläuche für die Anschlüsse und ein stabiler Standfuß. Verwenden Sie immer ein für Gasdruck ausgelegtes Manometer, um Ungenauigkeiten zu vermeiden.

Schritt-für-Schritt-Anleitung: Ausgangsdruck mit einem Manometer prüfen

Das Prüfen des Ausgangsdrucks eines Propangas-Druckreglerventils mit einem Manometer ist zwar einfach, aber Sicherheit hat oberste Priorität. Arbeiten Sie in gut belüfteten Bereichen, vermeiden Sie offene Flammen und schalten Sie die Gaszufuhr vor Beginn der Arbeiten ab. Hier finden Sie eine detaillierte Anleitung:

Werkzeug bereitlegen: Sie benötigen ein Manometer, einen flexiblen Schlauch (1/4 Zoll Durchmesser), einen Schraubenschlüssel und die Angaben zum Regler (normalerweise 10–14 Zoll WC für Propan). Stellen Sie sicher, dass das Manometer kalibriert ist. Stellen Sie sicher, dass beide Anschlüsse im abgeklemmten Zustand waagerecht sind. Suchen Sie den Prüfanschluss des Reglers, oft ein verschlossener Auslass auf der Niederdruckseite.
Schalten Sie das System ab: Schließen Sie das Ventil des Propangastanks und alle Geräte. Entlasten Sie das System, indem Sie einen Herdbrenner kurz öffnen, um Restgas abzulassen.
Manometer anschließen: Entfernen Sie den Prüfanschlussstopfen mit einem Schraubenschlüssel (normalerweise 1/8 Zoll NPT). Befestigen Sie ein Ende des Schlauchs am Plusanschluss des Manometers und das andere am Prüfanschluss. Bei U-Rohr-Manometern schließen Sie den Schlauch an die Eingangsseite an; die Ausgangsseite bleibt offen. Halten oder montieren Sie das Manometer senkrecht, um genaue Messwerte zu erhalten.
Gaszufuhr einschalten: Öffnen Sie langsam das Tankventil. Der Druck drückt die Wassersäule auf der Eingangsseite nach unten und auf der Ausgangsseite nach oben. Lesen Sie die Differenz zwischen den beiden Werten ab – dies ist der statische Ausgangsdruck.
Test unter Last: Für eine umfassende Prüfung lassen Sie Geräte laufen, um den Bedarf zu simulieren. Beginnen Sie mit einem Gerät, fügen Sie dann weitere hinzu und achten Sie dabei auf Druckabfälle. Der Druck sollte innerhalb der Spezifikationen stabil bleiben (z. B. nicht mehr als ein 1-Zoll-WC-Abfall unter Volllast).
Messwerte aufzeichnen und vergleichen: Notieren Sie den Druck im Ruhezustand und unter Belastung. Vergleichen Sie ihn mit den Angaben des Herstellers. Liegt der Wert außerhalb des Bereichs (z. B. unter 10 oder über 14 Zoll WC), ist der Regler möglicherweise defekt, möglicherweise aufgrund einer beschädigten Membran.
Abklemmen und prüfen: Gas abstellen, Schlauch entfernen und Stopfen wieder einsetzen. Mit Seifenwasser auf Lecks prüfen.
Wenn die Messwerte auf eine Nichtübereinstimmung hinweisen, versuchen Sie nicht, den Regler zu reparieren. Ersetzen Sie ihn, da Membranen nicht vom Benutzer gewartet werden können. Bei komplexen Systemen wird professionelle Hilfe empfohlen.

Ergebnisse und nächste Schritte interpretieren

Ein konformer Druck bestätigt die Funktionsfähigkeit von Membran und Regler. Anomalien wie dauerhaft niedriger Druck deuten auf Schäden hin und erfordern einen Austausch. Dokumentieren Sie die Tests für Wartungsunterlagen. Sollten nach dem Austausch weiterhin Anomalien auftreten, überprüfen Sie vorgelagerte Probleme wie Tankfüllstände oder Leitungsverstopfungen.

Regelmäßige Tests – jährlich oder nach Vorfällen – verhindern eine Eskalation. Kombinieren Sie dies mit Sichtprüfungen auf Risse oder Frost.

Einstufiger Regler für ultrahochreine Halbleiter
Einstufiger Regler für ultrahochreine Halbleiter

Fazit

Eine beschädigte Membran in einem Propandruckregler kann kritische Anomalien wie hohen/niedrigen Druck, Schwankungen und Lecks verursachen und so Sicherheit und Effizienz gefährden. Mit einem Manometer lässt sich die Einhaltung des Ausgangsdrucks präzise überprüfen und ermöglicht so proaktives Handeln.

Sicherheit hat oberste Priorität: Ignorieren Sie niemals Gasgerüche oder unregelmäßige Flammen – evakuieren Sie und rufen Sie einen Fachmann. Bei ordnungsgemäßer Wartung bleiben Propangassysteme zuverlässig. Dieser Artikel, der auf technischen Erkenntnissen basiert, unterstreicht die Bedeutung von Wachsamkeit im Umgang mit Gas.
