Was ist der Hauptunterschied zwischen einem Drucksicherheitsventil und einem Überdruckventil?

Im Bereich der Anlagentechnik und der Prozesssicherheit spielen Druckregelgeräte eine zentrale Rolle bei der Verhinderung katastrophaler Ausfälle, dem Schutz von Anlagen und der Gewährleistung der Sicherheit des Personals. Zu den wichtigsten Komponenten dieser Geräte zählen Sicherheitsventile (PSVs) und Druckbegrenzungsventile (PRVs), die in verschiedenen Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und der Energieerzeugung eingesetzt werden. Obwohl beide dem grundlegenden Zweck dienen, überschüssigen Druck aus Systemen abzulassen, um eine Überdruckbildung zu vermeiden, werden sie oft missverstanden oder synonym verwendet. Das Verständnis ihrer wesentlichen Unterschiede ist jedoch für die korrekte Auswahl, Installation und Wartung unerlässlich.

Im Wesentlichen unterscheiden sich PSVs und PRVs vor allem in ihren Funktionsmechanismen, Anwendungen und ihrer Reaktion auf Druckänderungen. Ein PRV öffnet sich typischerweise allmählich proportional zum Druckanstieg und eignet sich daher für eine kontrollierte Regelung unter normalen Betriebsbedingungen. Im Gegensatz dazu öffnet sich ein PSV plötzlich und vollständig, sobald ein vorbestimmter Druckschwellenwert erreicht wird, und sorgt so in Notfallszenarien für schnelle Entlastung. Dieser Unterschied beeinflusst nicht nur ihre Funktionsweise, sondern auch ihre Eignung für unterschiedliche Fluide – Flüssigkeiten bei PRVs und Gase oder Dämpfe bei PSVs. Diese Unterschiede beruhen auf technischen Prinzipien, die auf spezifische Sicherheitsanforderungen ausgelegt sind. Werden sie ignoriert, kann dies zu Ineffizienzen, Geräteschäden oder sogar gefährlichen Zwischenfällen führen.

Dieser Artikel befasst sich eingehend mit den Definitionen, dem historischen Kontext, den Funktionsprinzipien, den wichtigsten Unterschieden, Gemeinsamkeiten, Anwendungen, Standards, Auswahlkriterien und der Wartung von PSVs und PRVs. Durch die detaillierte Betrachtung dieser Aspekte möchten wir ein umfassendes Verständnis vermitteln, das Ingenieuren, Technikern und Entscheidungsträgern bei der Optimierung der Systemsicherheit hilft. Da die Industrie zunehmend auf die Einhaltung gesetzlicher Vorschriften und die Betriebseffizienz achtet, ist das Verständnis dieser Nuancen wichtiger denn je.

Definitionen

1. Überdruckventil (PRV)

Ein Überdruckventil, oft abgekürzt als PRV, ist eine Sicherheitsvorrichtung zur Begrenzung oder Regelung des Drucks in einem System. Sie lässt überschüssige Flüssigkeit automatisch ab, wenn der Innendruck einen vordefinierten Grenzwert erreicht oder überschreitet. Im Gegensatz zu manuellen Ventilen arbeiten PRVs autonom und sind auf den Systemdruck angewiesen, um ihre Wirkung auszulösen. Sie sind für den proportionalen Betrieb ausgelegt, d. h. das Ventil öffnet sich schrittweise bei steigendem Druck und ermöglicht so einen kontrollierten Flüssigkeitsaustritt zur Aufrechterhaltung der Systemstabilität.

PRVs werden üblicherweise mit inkompressiblen Fluiden wie Flüssigkeiten in Verbindung gebracht, bei denen eine schrittweise Druckanpassung erforderlich ist, um zu verhindern, dass Druckstöße oder Wärmeausdehnungen Rohrleitungen, Tanks oder Pumpen beschädigen. In einem Hydrauliksystem kann ein PRV beispielsweise den durch Flüssigkeitserwärmung verursachten Druck entlasten und so sicherstellen, dass das System ohne abrupte Unterbrechungen innerhalb sicherer Betriebsparameter bleibt.

Drucksicherheitsventil (PSV)
Ein Drucksicherheitsventil (PSV) ist ein spezielles Überdruckventil, das als ausfallsicherer Mechanismus fungiert und Druckbehälter und Rohrleitungssysteme vor übermäßigem Druckaufbau schützt. Es ist so konstruiert, dass es sich schnell und vollständig öffnet (oft als „Pop-Aktion“ bezeichnet), wenn der Druck einen festgelegten Wert erreicht. Das Ventil entlässt das Medium (normalerweise Gas oder Dampf), bis der Druck auf ein sicheres Niveau abfällt. Anschließend schließt es wieder.

PSVs sind in Szenarien von entscheidender Bedeutung, in denen Überdruck zu Explosionen oder Brüchen führen kann, beispielsweise in Kesseln oder Gaskompressoren. Sie sind nicht für die routinemäßige Druckregelung, sondern eher für die Notentlastung vorgesehen und stellen somit eine letzte Verteidigungslinie in Hochrisikoumgebungen dar.

Historischer Hintergrund

Die Entwicklung von Druckventilen geht auf die industrielle Revolution zurück, als Dampfmaschinen und Kessel weit verbreitet waren. Frühe Vorfälle, wie Kesselexplosionen im 19. Jahrhundert, machten die Notwendigkeit einer zuverlässigen Druckregelung deutlich. Die ersten Sicherheitsventile bestanden aus einfachen gewichteten Hebeln, doch Mitte des 1800. Jahrhunderts kamen federbelastete Ventile auf, die von Erfindern wie George Stephenson für Lokomotiven entwickelt wurden.

Die Unterscheidung zwischen Überdruck- und Sicherheitsventilen wurde im 20. Jahrhundert mit den Fortschritten in der petrochemischen Industrie deutlicher. Organisationen wie die American Society of Mechanical Engineers (ASME) begannen in den 1910er Jahren mit der Standardisierung dieser Geräte und unterschieden sie nach Flüssigkeitsart und Reaktionsgeschwindigkeit. PRVs wurden für Flüssigkeitssysteme in Hydraulik- und Wasseranwendungen entwickelt, während PSVs für komprimierbare Flüssigkeiten in Hochdruckgassystemen verfeinert wurden. Nach dem Zweiten Weltkrieg, mit dem Aufkommen von Atom- und Chemieanlagen, wurden die Vorschriften verschärft, wodurch ihre Rolle zur Verbesserung der Sicherheitsprotokolle weiter verdeutlicht wurde.

Heute werden für diese Ventile moderne Materialien wie Edelstahl und exotische Legierungen verwendet, um korrosiven Umgebungen standzuhalten. Dies ist ein Spiegelbild der kontinuierlichen Innovationen, die auf Sicherheitsanforderungen beruhen.

Funktionsprinzipien

1. Funktionsweise eines PRV

Die Funktionsweise eines PRV basiert auf einem Gleichgewicht zwischen dem Systemdruck und der Federkraft des Ventils. Unter normalen Bedingungen hält eine zusammengedrückte Feder die Ventilscheibe in ihrem Sitz und verhindert so den Durchfluss. Steigender Druck übt Kraft auf die Scheibe aus und überwindet so allmählich die Federspannung. Dadurch öffnet sich das Ventil proportional – je höher der Überdruck, desto weiter die Öffnung – und ermöglicht den Flüssigkeitsaustritt durch eine Auslassöffnung.

Sobald der Druck auf den Rücksetzpunkt (typischerweise 5–10 % unter dem Einstelldruck) abfällt, drückt die Feder die Scheibe zurück in ihre Position. Diese modulierende Wirkung minimiert Flüssigkeitsverlust und Systemstörungen und macht PRVs ideal für Anwendungen, bei denen eine präzise Steuerung erforderlich ist. Der Ablassdruck, die Differenz zwischen Einstell- und Rücksetzdruck, ist bei PRVs üblicherweise zur Feinabstimmung einstellbar.

So funktioniert ein PSV
PSVs funktionieren nach einem ähnlichen Federprinzip, haben jedoch einen entscheidenden Unterschied: Sie öffnen durch Schnappwirkung. Das Ventil bleibt geschlossen, bis der eingestellte Druck erreicht ist. Dann hebt sich die Scheibe mit einem schnellen „Knall“ vollständig vom Sitz ab und entlässt schnell eine große Menge Gas oder Dampf. Dies wird durch eine Druckkammer ermöglicht, die den Impuls der austretenden Flüssigkeit nutzt, um das Ventil offen zu halten, bis der Druck deutlich abfällt.

Der Ablassdruck für PSVs ist typischerweise auf 3–10 % des eingestellten Drucks festgelegt, um ein schnelles Schließen zu gewährleisten und übermäßiges Entlüften zu verhindern. Dieser Mechanismus ist entscheidend für komprimierbare Medien, bei denen der Druck exponentiell ansteigen kann und ein sofortiges Eingreifen erforderlich ist, um Ausfälle zu vermeiden.

indvalve.com

Hauptunterschiede:

Der Hauptunterschied zwischen PSVs und PRVs liegt in ihrer Reaktion auf Druck: PSVs sorgen bei Überdruck im Notfall für eine sofortige, vollständige Entlastung, während PRVs eine allmähliche, proportionale Entlastung für ein kontrolliertes Druckmanagement bieten.

Funktionsweise: PRVs modulieren die Öffnung basierend auf der Druckhöhe und eignen sich für langsam steigende Drücke. PSVs öffnen sich vollständig und bewältigen plötzliche Druckspitzen.
Flüssigkeitskompatibilität: PRVs sind für Flüssigkeiten (inkompressibel) optimiert, bei denen die Volumenänderungen minimal sind. PSVs verarbeiten Gase und Dämpfe (kompressibel), bei denen eine schnelle Ausdehnung eine schnelle Entladung erfordert.
Aktivierungskontext: PRVs funktionieren während des Normalbetriebs, um den optimalen Druck aufrechtzuerhalten. PSVs fungieren als Backup und werden nur aktiviert, wenn die primären Steuerungen ausfallen.
Kapazität und Abschlämmung: PSVs haben höhere Abgabekapazitäten mit fester Abschlämmung, während PRVs eine einstellbare Abschlämmung für mehr Präzision ermöglichen.
Einstelldruck und erneutes Schließen: PSVs schließen bei einem niedrigeren Druck erneut, um eine vollständige Entlastung zu gewährleisten, während PRVs näher am Einstellwert erneut schließen, um die Unterbrechung so gering wie möglich zu halten.
Diese Unterschiede stellen sicher, dass jedes Ventil spezifische Risiken berücksichtigt, wobei PSVs die schnelle Sicherheit priorisieren und PRVs sich auf die Betriebskontinuität konzentrieren.

Gemeinsamkeiten

Trotz ihrer Unterschiede haben PSVs und PRVs einige Gemeinsamkeiten. Beide sind automatische, federbelastete Geräte, die Überdruck ablassen, um Systeme vor Schäden zu schützen. Um ihre Zuverlässigkeit zu gewährleisten, erfordern sie regelmäßige Wartung, einschließlich Inspektionen auf Korrosion, Leckagen und Federintegrität. Die Einhaltung von Normen ist für beide obligatorisch und sie sind integraler Bestandteil sicherheitstechnischer Systeme in explosionsgefährdeten Industrien.

Funktionell verhindern beide einen Überdruck, der zu Brüchen oder Explosionen führen könnte, und sie enthalten oft ähnliche Komponenten wie Düsen, Scheiben und Federn. In manchen Kontexten werden die Begriffe synonym verwendet, insbesondere in der älteren Literatur, aber die moderne Technik betont ihre spezielle Rolle.

Anwendungen und Fallstudien

PRVs werden häufig in Flüssigkeitshandhabungssystemen eingesetzt. Beispielsweise verhindern sie in hydraulischen Pressen Überlastungen durch Wärmeausdehnung. In Wasserverteilungsnetzen regulieren PRVs den Druck, um Rohrbrüche zu vermeiden. Eine Fallstudie aus einem Chemiewerk zeigte, dass der Einbau von PRVs in Lagertanks durch die Regulierung routinemäßiger Druckschwankungen die Ausfallzeiten um 20 % reduzierte.

PSVs finden Anwendung in Gas- und Dampfsystemen, beispielsweise in Dampfkesseln in Kraftwerken, wo sie Explosionen verhindern. In Ölraffinerien schützen PSVs Druckbehälter vor feuerbedingtem Überdruck. Die Katastrophe von Bhopal 1984 unterstrich die Notwendigkeit zuverlässiger PSVs, da Ventilausfälle zur Tragödie beitrugen. Moderne Implementierungen, beispielsweise in LNG-Anlagen, zeigen, wie PSVs in Abschaltsysteme integriert werden können, um die Sicherheit zu erhöhen.

Hybride Sicherheitsventile kombinieren die Eigenschaften beider Ventile und werden in Mehrphasensystemen für vielseitigen Schutz eingesetzt.

Normen und Vorschriften

Beide Ventile müssen strenge Normen erfüllen, um ihre Leistung zu gewährleisten. Der ASME Boiler and Pressure Vessel Code (Abschnitt VIII) schreibt die Konstruktion, Prüfung und Zertifizierung von Druckbehältern vor und legt Kapazitätsberechnungen und Einstelldrücke fest. API-Standards wie API 520 und 521 dienen als Leitfaden für die Dimensionierung und Installation in der Erdölindustrie. ISO 4126 bietet internationale Richtlinien für Sicherheitsventile und legt dabei den Schwerpunkt auf Berstprüfungen und Materialintegrität.

Vorschriften wie das Prozesssicherheitsmanagement der OSHA erfordern regelmäßige Audits, während die Druckgeräterichtlinie der EU die CE-Kennzeichnung vorschreibt. Verstöße können zu Geldstrafen oder Stilllegungen führen, was die Notwendigkeit zertifizierter Ventile unterstreicht.

Auswahlkriterien

Die Wahl zwischen einem Sicherheitsventil (PSV) und einem Druckregelventil (PRV) erfordert die Bewertung von Systemparametern: Fluidart (Gas vs. Flüssigkeit), Druckdynamik (plötzlich vs. allmählich), Kapazitätsbedarf und Umgebungsfaktoren wie Temperatur und Korrosion. Ingenieure nutzen Software zur Dimensionierung anhand von Szenarien wie blockiertem Auslass oder Brandgefahr. Kosten, Wartungsfreundlichkeit und Kompatibilität mit bestehenden Systemen spielen ebenfalls eine Rolle.

Beispielsweise wird in einer Hochdruck-Gaspipeline aufgrund seiner schnellen Reaktion ein PSV bevorzugt, während ein Flüssigbrennstoffsystem von der Präzision eines PRV profitiert.

Wartung und Prüfung

Die Wartung beider Ventile ist entscheidend. Alle 6–12 Monate wird auf Verschleiß geprüft, und die eingestellten Drücke werden durch Prüfstandstests überprüft. Häufige Probleme sind Federermüdung, Sitzleckagen oder Verstopfungen durch Schmutz. PSVs erfordern Pop-Tests zur Simulation von Notfällen, während PRVs Durchflusstests zur Ermittlung des proportionalen Ansprechverhaltens unterzogen werden.

Vorausschauende Wartung mit Sensoren zur Schwingungs- oder Drucküberwachung verlängert die Lebensdauer. Schulungen des Personals in Handhabung und Neukalibrierung gewährleisten Konformität und Sicherheit.

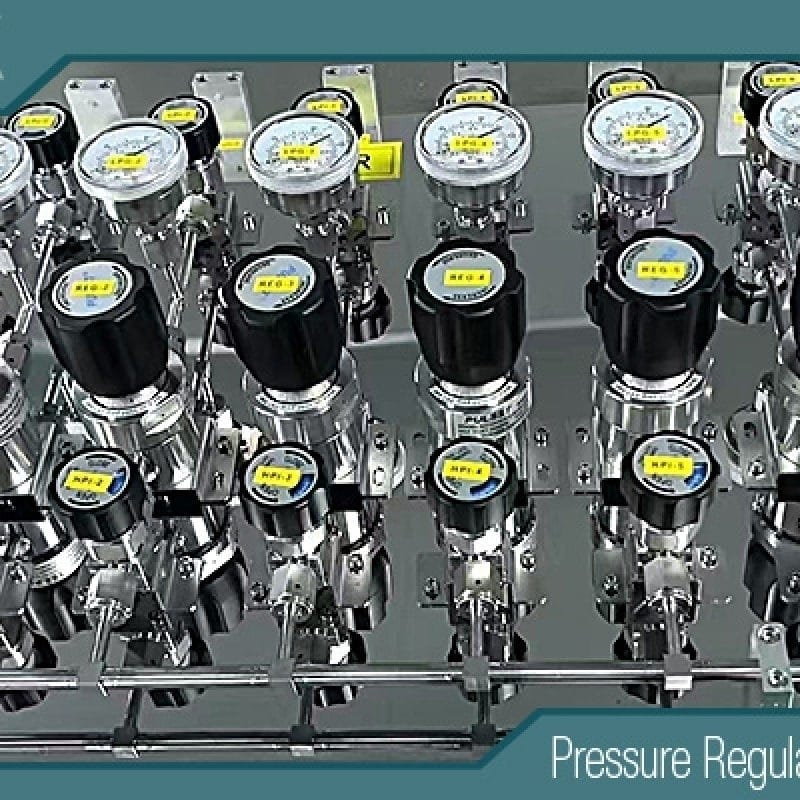

Beste hochreine Edelstahl-Gasarmaturen in der Öl- und Gasindustrie
Beste hochreine Edelstahl-Gasarmaturen in der Öl- und Gasindustrie

Fazit

Zusammenfassend lässt sich sagen, dass der Hauptunterschied zwischen einem Drucksicherheitsventil und einem Entlastungsventil in ihrer Funktionsweise liegt: PSVs dienen der schnellen Notfallentlastung in Gassystemen und PRVs der kontrollierten, allmählichen Entlastung in Flüssigkeitssystemen. Obwohl sie dieselben Sicherheitsziele verfolgen, sind sie aufgrund ihrer unterschiedlichen Mechanismen für maßgeschneiderte Anwendungen unverzichtbar. Angesichts der zunehmenden Automatisierung und Nachhaltigkeit in der Industrie bleibt die richtige Auswahl und Wartung dieser Ventile der Schlüssel zur Unfallverhütung und Leistungsoptimierung. Indem wir Schulungen und die Einhaltung von Standards priorisieren, können wir die Zuverlässigkeit und Sicherheit des Gesamtsystems verbessern.
