Was sind die wichtigsten technischen Parameter zur Bestimmung, ob ein Hochdruck-Stickstoffgasregler „der beste“ ist?

Hochdruck-Stickstoffregler sind unverzichtbare Komponenten in verschiedenen industriellen, Labor- und wissenschaftlichen Anwendungen. Diese Geräte reduzieren den hohen Druck von Stickstoffflaschen – oft über 2000 psig (Pfund pro Quadratzoll Überdruck) – auf ein sichereres, besser nutzbares Niveau für Prozesse wie Schweißen, Lebensmittelverpackung, Halbleiterfertigung und Tankisolierung. Stickstoff ist ein Inertgas und wird daher häufig eingesetzt, um Oxidation, Kontamination oder Explosionen in sensiblen Umgebungen zu verhindern. Doch was macht einen Regler zum „besten“ unter den zahlreichen Modellen von Herstellern wie Swagelok, Matheson oder Emerson?

Die Bestimmung der Überlegenheit ist nicht subjektiv, sondern basiert auf grundlegenden technischen Parametern, die Zuverlässigkeit, Sicherheit, Präzision und Langlebigkeit gewährleisten. Zu diesen Parametern gehören Druckbelastbarkeit, Durchflusseffizienz, Materialqualität, Stabilität unter verschiedenen Bedingungen, Leckagevermeidung und die Einhaltung von Normen. Ein erstklassiger Regler zeichnet sich durch die optimale Balance dieser Faktoren aus und erfüllt gleichzeitig spezifische Anwendungsanforderungen, wie beispielsweise hohe Reinheitsanforderungen im Labor oder robuste Belastbarkeit im industriellen Umfeld. So müssen Regler beispielsweise in Hochdruckszenarien Eingangsdrücke von bis zu 10,000 psig ohne Beeinträchtigung der Ausgangsstabilität bewältigen.

Dieser Artikel untersucht diese Parameter ausführlich und stützt sich dabei auf Branchenstandards und Expertenrichtlinien, um Ingenieuren, Technikern und Beschaffungsspezialisten die effektive Bewertung von Reglern zu erleichtern. Durch das Verständnis dieser Kennzahlen können Anwender häufige Fehler wie Druckschwankungen, Leckagen oder Materialverschleiß vermeiden und letztendlich ein Gerät auswählen, das optimale Leistung bietet und Ausfallzeiten minimiert. Wir analysieren jeden Parameter, erklären seine Bedeutung und liefern typische Benchmarks für die beste Leistung.

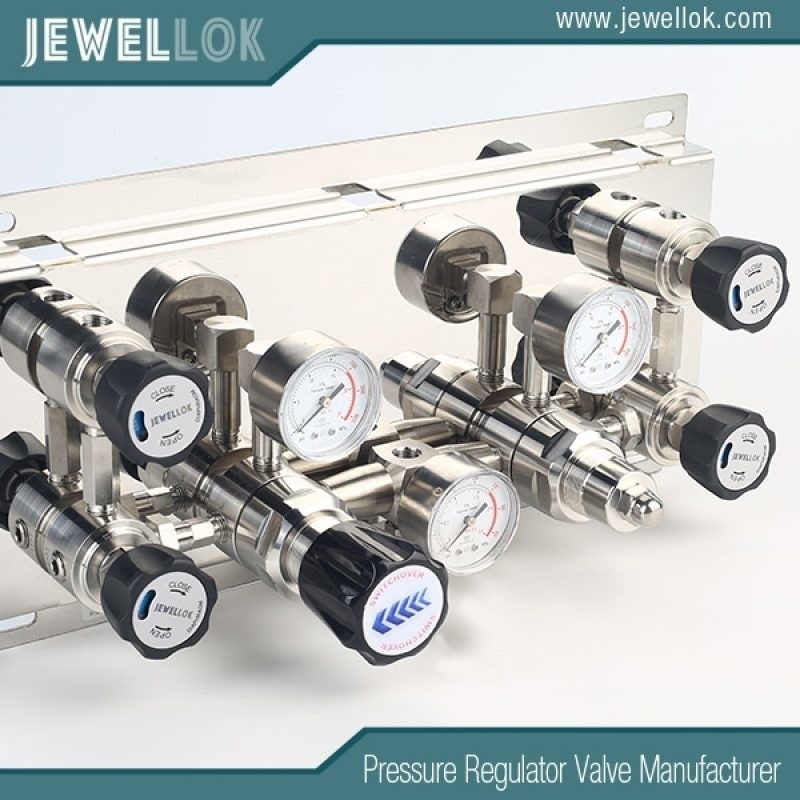

Ultrahochreine Gaszuführungssysteme
Ultrahochreine Gaszuführungssysteme

Eingangs- und Ausgangsdruckbereiche

Einer der wichtigsten Parameter ist der Druckbereich des Reglers, der sowohl den Eingangsdruck (Zufuhr) als auch den Ausgangsdruck (Abgabedruck) umfasst. Der Eingangsdruck gibt an, welchen Druck der Hochdruck-Stickstoffregler von der Stickstoffquelle sicher verkraften kann, typischerweise eine Flasche mit 2000–4000 psig, bei speziellen Hochdruckmodellen jedoch bis zu 10,000 psig. Ein erstklassiger Regler sollte mindestens 3000 psig Eingangsdruck ohne Verformung oder Ausfall bewältigen. Premiummodelle wie die von Matheson erreichen sogar 7500–10,000 psig für extreme Anwendungen wie das Befüllen oder Spülen von Systemen.

Die Einstellbarkeit des Ausgangsdrucks ist ebenso wichtig, da sie den nutzbaren Druck für nachgeschaltete Geräte bestimmt. Hochwertige Regler bieten eine präzise manuelle oder automatische Einstellung, oft von 0–600 psig, mit feineren Abstufungen für Niederdruckanwendungen (z. B. 0.5″ Wassersäule bis 6 psig bei der Tankisolierung). Die besten Regler bieten große Bereiche ohne Genauigkeitsverlust, wie beispielsweise die HF-Serie von Swagelok mit Ausgängen bis zu 150 psig bei 3000 psig Eingängen. Warum ist das wichtig? Nicht aufeinander abgestimmte Bereiche können zu Überdruck oder unzureichendem Durchfluss führen und somit Sicherheit und Effizienz beeinträchtigen. Achten Sie auf Regler mit Berstdruckwerten, die den maximalen Eingangsdruck um das Vier- bis Fünffache übersteigen, um zusätzliche Sicherheit zu gewährleisten.

In der Praxis sollten Sie die Druckbereiche anhand der Anforderungen Ihrer Anwendung bewerten. Für die Spülung von Klimaanlagen reicht ein Auslassdruck von 0–600 PSI aus, Halbleiterprozesse erfordern jedoch unter Umständen eine Präzision unterhalb des Atmosphärendrucks. Hochwertige Regler verfügen über ein ausgewogenes Design, das die Einstellungen trotz Schwankungen des Eingangsdrucks beibehält und so eine gleichbleibende Leistung gewährleistet.

Durchflusskapazität und -rate

Die Durchflusskapazität gibt an, wie viel Stickstoff der Regler ohne signifikanten Druckabfall liefern kann. Sie wird durch den Cv-Wert (Durchflusskoeffizient) oder den maximalen Durchfluss in Standardkubikfuß pro Minute (scfm) quantifiziert. Ein hochwertiger Regler zeichnet sich durch einen hohen Cv-Wert aus – z. B. 10.0 oder höher bei 1-Zoll-Modellen – und ermöglicht Durchflussmengen von bis zu 250 scfm oder mehr in anspruchsvollen Anwendungsszenarien wie Produktionslinien. Bei Stickstoff mit einer Dichte von 0.97 muss die Dimensionierung gleichzeitige Anforderungen wie Abpumpen und thermische Kühlung in Tanks berücksichtigen.

Die besten Regler minimieren den Druckabfall – den Abfall des Ausgangsdrucks bei steigendem Durchfluss – durch innovative Konstruktionen wie gasbetätigte Mechanismen oder größere Öffnungen. Ein übermäßiger Druckabfall (z. B. >10 %) deutet auf mangelnde Qualität hin und führt zu einer unzuverlässigen Prozesssteuerung. Premium-Modelle weisen flache Durchflusskennlinien auf und gewährleisten so auch bei Spitzendurchflüssen Stabilität. Zusätzlich sollten Sie zur Durchflussbegrenzung Düsen mit reduzierter Durchflussrate in Betracht ziehen, die auf die Kapazität des Überdruckventils abgestimmt sind.

Hoher Durchfluss ist für Anwendungen wie Schweißen oder Inertgasbehandlung unerlässlich, da Unterbrechungen den Betrieb lahmlegen können. Zur Beurteilung empfiehlt sich die Verwendung von Durchflussdiagrammen des Herstellers: Ein Regler mit einem Cv-Wert von 43.6 bei vollständig geöffnetem Stickstoff und einem Eingangsdruck von 180 psig bietet Spitzenleistung. Die optimale Wahl vereint letztendlich hohe Kapazität mit geringem Druckabfall für eine effiziente und zuverlässige Versorgung.

Materialaufbau und Kompatibilität

Die Materialwahl hat direkten Einfluss auf Haltbarkeit, Reinheit und Stickstoffverträglichkeit. Messing ist aufgrund seiner Kosteneffizienz und Korrosionsbeständigkeit ein gängiges Material für Standardregler. Für Hochdruckstickstoff ist jedoch Edelstahl 316L (oft VIM-VAR-verarbeitet) überlegen, da er Leckagen, Vereisung und chemischen Reaktionen widersteht. Die Fertigung aus Stangenmaterial bietet gegenüber Schmiedeteilen den Vorteil glatterer Oberflächen und geringerer Schadstoffadsorption – entscheidend für Anwendungen mit hohen Reinheitsanforderungen.

Membranen in Druckreglern bestehen aus Edelstahl oder Hastelloy, um Ausgasungen zu verhindern. Im Gegensatz zu Gummi in Industriemodellen, der sich zersetzt und Verunreinigungen freisetzt. Dichtungen (z. B. PCTFE oder PTFE) müssen gegenüber Stickstoff inert sein, um ein Aufquellen oder Reißen zu vermeiden. Für korrosive Umgebungen sind NACE-konforme Materialien wie Monel ideal.
Warum ist das so wichtig? Inkompatible Materialien führen zu Ausfällen, Verunreinigungen (z. B. sinkt die Gasreinheit von 99.999 % auf 99.9 %) oder Sicherheitsrisiken. Die besten Regler sind komplett verschweißt, wodurch Dichtungen entfallen und die Lebensdauer unter rauen Bedingungen erhöht wird. Gewicht und Größe spielen ebenfalls eine Rolle: Aluminium für leichte, tragbare Geräte, Edelstahl für robuste Industrieanwendungen.

Medientyp
Vorteile
Nachteile
Am besten geeignet für
Messing
Wirtschaftlich, gut für Inertgase
Porös, wenn geschmiedet, weniger rein
Allgemeine Industrie
316L Edelstahl
Korrosionsbeständig, hohe Reinheit
Höhere Kosten
Labore, Halbleiter
Hastelloy
Hervorragend geeignet für reaktive Gase
Teuer
Korrosive Umgebungen

Genauigkeit und Stabilität der Druckregelung

Die Genauigkeit wird daran gemessen, wie gut der Regler den eingestellten Ausgangsdruck bei Änderungen des Durchflusses oder des Einlassdrucks aufrechterhält. Wichtige Kennzahlen sind Druckabfall, Druckkriechen (Ausgangsdruckanstieg bei sinkendem Einlassdruck), Druckanstieg bei Nulldurchfluss und Hysterese (Druckabweichung in Strömungsrichtung). Optimale Regler weisen minimalen Druckabfall (< 5 %) und minimalen Druckanstieg (< 0.1″ Wassersäule) auf und nutzen Membransensoren für höchste Präzision oder Kolben für mehr Robustheit.

Zweistufige Ausführungen zeichnen sich durch hohe Stabilität aus, da sie Druckschwankungen am Auslass von denen am Einlass isolieren – ideal für die Entleerung von Zylindern, bei denen einstufige Geräte zu Druckkriechen führen können. Dreistufige Modelle bewältigen extrem hohe Einlassdrücke (3000 psig) bis hin zu niedrigen Auslassdrücken (0–30 psig) mit außergewöhnlicher Konstanz.

Bei Stickstoffanwendungen kann Instabilität Prozesse wie die GC-Analyse beeinträchtigen. Führende Systeme verwenden gekoppelte Membranen oder ausbalancierte Pilotdüsen für eine Totzone bis hinunter zu 0.75″ Wassersäule. Überprüfen Sie stets die Druck-Durchfluss-Kennlinien: Flache Linien deuten auf höchste Genauigkeit hin.

Leckintegrität

Dichtheit verhindert Gasverluste, Verunreinigungen und Gefahren, gemessen an der Helium-Leckrate. Regler in Laborqualität erreichen 1 x 10⁻⁸ mbar L/s, deutlich besser als die industriellen 1 x 10⁻³ mbar L/s. Dies reduziert das Eindringen von Luft durch Venturi-Effekte und erhält die Stickstoffreinheit.

Die besten Regler verfügen über Metall-Metall-Dichtungen, O-Ring-Sitze für blasenfreies Absperren und Entlüftungsventile zum Ablassen der Luft beim Flaschenwechsel. Dichtheitsprüfungen an Innen- und Außenbord sowie Sitz gewährleisten niedrige Raten, was bei toxischen oder brennbaren Anlagen unerlässlich ist. Regelmäßige Druckabfalltests bestätigen die Integrität; Lecks können Leistung und Sicherheit beeinträchtigen.Sa
fety Funktionen
Sicherheit hat bei Hochdrucksystemen oberste Priorität. Top-Regler verfügen über Druckbegrenzungsventile zur Vermeidung von Überdruck, selbstschließende Mechanismen und Überströmventile für den Fall von Brüchen. Nicht entlastende Konstruktionen eignen sich für gefährliche Gase, indem sie eine Entlüftung vermeiden; eine eingeschlossene Entlüftung leitet die Abgase sicher ab.
Messgeräte zur Überwachung von Hoch- und Niederdruck, Manometerschutzvorrichtungen und manipulationssichere Einstellungen erhöhen die Benutzerfreundlichkeit. Bei Stickstoff verhindert eine sauerstoffkompatible Reinigung Verbrennungsrisiken. Die Einhaltung der ATEX- oder NACE-Vorschriften bietet zusätzlichen Schutz in Umgebungen mit explosiven oder sauren Gasen.
Betriebstemperaturbereich

Regler müssen im gesamten zu erwartenden Temperaturbereich, typischerweise -20 °F bis +300 °F (-29 °C bis +149 °C), funktionieren, wobei extreme Temperaturen Dichtungen und Durchfluss beeinträchtigen können. Hochwertige Modelle verwenden Elastomere wie NBR oder FKM für einen breiten Temperaturbereich und verhindern so das Einfrieren bei kalten Stickstoffströmen.

Die Ausdehnung bzw. Kontraktion des Materials kann die Federkonstanten verändern; Edelstahlmembranen wirken dem entgegen. Für kryogene Anwendungen verhindern spezielle Konstruktionen die Vereisung.

Verbindungstypen und Standards

Kompatibilität beginnt bei den Anschlüssen: CGA580 für Standardstickstoff, 677 für Hochdruckvarianten. Hochwertige Regler bieten NPT-, Flansch- (ANSI/PN) oder VCJ-Anschlüsse für eine leckagefreie Integration.

Normen wie ISO für Drücke bis zu 10 MPa gewährleisten Zuverlässigkeit. Modulare Oberflächenmontage vereinfacht die Installation.

Reglerdesign: Einstufig vs. mehrstufig

Einstufige Systeme eignen sich für konstante Zuflüsse; mehrstufige (zwei-/dreistufige) Systeme bieten überlegene Stabilität unter wechselnden Bedingungen. Optimal für Stickstoff: zweistufige Systeme zum Ausgleich von Druckverlusten in der Flasche. Pilotgesteuerte Systeme ermöglichen eine präzise Niederdruckregelung.

Haltbarkeit und Wartung

Die Langlebigkeit resultiert aus robusten Materialien und Konstruktionen, die Korrosion und Vibrationen widerstehen. Wartungsfreundlichkeit – dank modularer Bauteile und Spülfunktionen – zeichnet die besten Modelle aus und reduziert Ausfallzeiten.

Zertifizierungen und Konformität

Hochwertige Regler erfüllen die Anforderungen von CGA, ISO, NACE, WRAS oder EC1935 hinsichtlich Sicherheit und Reinheit. Sie sind auf Heliumdichtheit geprüft und erfüllen die Branchenstandards.

Gaszufuhrsystem in Halbleitern
Gaszufuhrsystem in Halbleitern

Fazit

Die Wahl des „besten“ Hochdruck-Stickstoffgasreglers hängt von der Erfüllung dieser Parameter ab, abgestimmt auf Ihre Bedürfnisse. Priorisieren Sie je nach Anwendung: Reinheit für Labore, Durchfluss für die Industrie. Durch die Bewertung von Spezifikationen wie Druckbereich, Material und Stabilität gewährleisten Sie optimale Leistung. Wenden Sie sich an Hersteller für kundenspezifische Lösungen und denken Sie daran: Der beste Regler ist nicht der günstigste – er ist derjenige, der langfristig Zuverlässigkeit und Sicherheit bietet.
