Das gewöhnliche schwimmende Kugelventil im Vergleich zum doppelt exzentrischen Kugelventil

Kugelventile sind unverzichtbare Komponenten in Fluidsteuerungssystemen verschiedenster Branchen wie Öl und Gas, Petrochemie, Wasseraufbereitung und Energieerzeugung. Sie regulieren, lenken oder unterbrechen den Durchfluss von Flüssigkeiten und Gasen mithilfe einer Kugel, die sich dreht, um den Durchfluss zu öffnen oder zu schließen. Unter den verschiedenen Bauformen hat sich das herkömmliche schwimmend gelagerte Kugelventil aufgrund seiner Einfachheit und Zuverlässigkeit bei niedrigen bis mittleren Drücken bewährt. Steigen jedoch die Betriebsanforderungen, insbesondere in Umgebungen mit hohem Druck, abrasiven Medien oder extremen Temperaturen, stoßen die Anforderungen an Drehmoment und Dichtheit an ihre Grenzen.

Hier kommt der doppelexzentrische Kugelhahn ins Spiel, eine Weiterentwicklung mit doppeltem Versatz, um diese Nachteile zu beheben. Dieser Ventiltyp, oft mit einer C-förmigen oder segmentierten Kugel, stellt eine deutliche Weiterentwicklung der herkömmlichen schwimmenden Kugelkonstruktion dar. Durch den Versatz von Schaft und Kugeldrehachse wird die Reibung minimiert, das Betriebsdrehmoment reduziert und die Dichtleistung verbessert. Dieser Artikel befasst sich eingehend mit den spezifischen technischen Verbesserungen des doppelexzentrischen Kugelhahns im Vergleich zur herkömmlichen schwimmenden Kugelkonstruktion und konzentriert sich dabei auf die Reduzierung des Drehmoments und die Verbesserung der Dichtleistung. Anhand detaillierter Erklärungen, Vergleiche und praktischer Auswirkungen untersuchen wir, wie diese Innovationen einen neuen Standard für Effizienz, Haltbarkeit und Zuverlässigkeit in der Ventiltechnologie setzen.

Der Übergang von schwimmenden zu doppelexzentrischen Ventilen ist auf den Bedarf an Ventilen zurückzuführen, die zunehmend anspruchsvollen Bedingungen ohne Leistungseinbußen standhalten. Bei schwimmenden Kugelhähnen „schwimmt“ die Kugel zwischen den Sitzen und ist auf den Leitungsdruck angewiesen, um eine Abdichtung zu gewährleisten. Dies kann zu einem höheren Drehmomentbedarf und potenziellen Leckagen bei unterschiedlichen Drücken führen. Im Gegensatz dazu nutzt die doppelexzentrische Konstruktion geometrische Versätze, um die Kugel vom ständigen Sitzkontakt zu entkoppeln, was erhebliche Vorteile bietet. In den folgenden Abschnitten werden wir diese Verbesserungen anhand von technischen Prinzipien und vergleichenden Analysen analysieren.

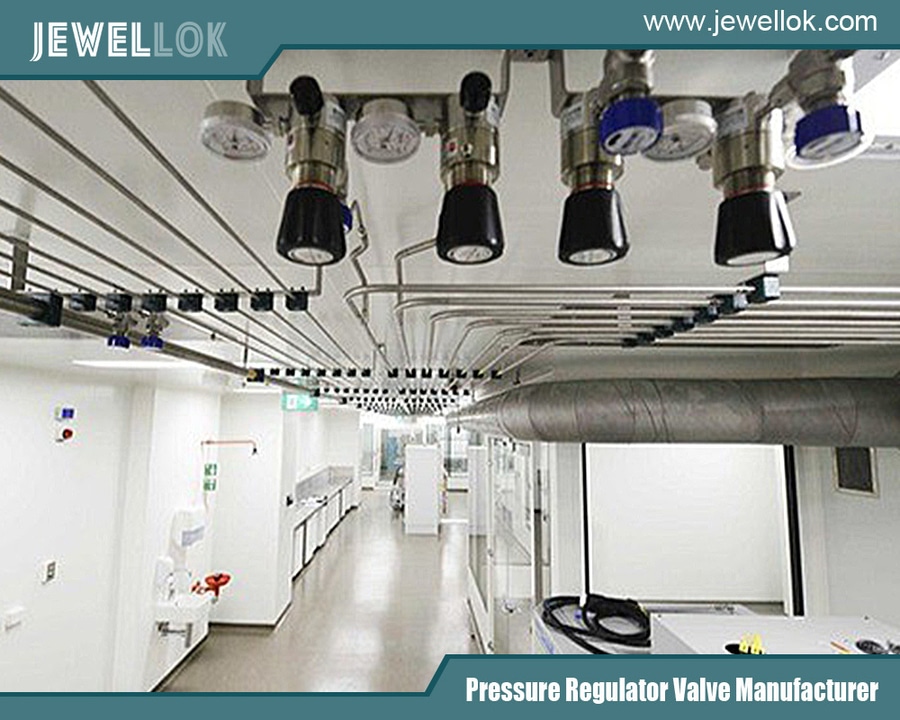

pneumatischer Druckregler aus hochreinem Helium
pneumatischer Druckregler aus hochreinem Helium

Funktionsweise eines gewöhnlichen schwimmenden Kugelventils

Um die Fortschritte bei doppelexzentrischen Kugelhähnen zu verstehen, ist es wichtig, zunächst die Grundlagen zu verstehen: den herkömmlichen schwimmenden Kugelhahn. Bei dieser Konstruktion ist die Kugel nicht fixiert, sondern schwimmt zwischen zwei Dichtsitzen. Bei geschlossenem Ventil drückt der Druck vor der Kugel die Kugel gegen den nachgeschalteten Sitz und erzeugt so eine Abdichtung. Der Schaft ist an der Oberseite der Kugel befestigt und lässt sich zum Öffnen und Schließen um 90 Grad drehen.

Aufgrund ihrer einfachen Konstruktion sind schwimmende Kugelhähne kostengünstig und für Anwendungen bis zu mittleren Drücken (typischerweise ANSI-Klasse 600 oder PN100) und kleineren Durchmessern (bis zu 8–10 Zoll) geeignet. Dank ihrer Vollbohrung bieten sie einen geringen Strömungswiderstand und sind leicht zu warten. In anspruchsvollen Szenarien treten jedoch auch Nachteile auf.

Schwimmkugelhähne erfordern hinsichtlich des Öffnungs- und Schließdrehmoments erhebliche Kraft, insbesondere unter hohem Druck. Der Kontakt der Kugel mit den Sitzen erzeugt während des gesamten Betriebs Reibung. Mit steigendem Druck drückt die Kugel stärker gegen den nachgeschalteten Sitz und erhöht so das zum Drehen erforderliche Drehmoment. Dies kann größere Antriebe erforderlich machen, was den Energieverbrauch und die Betriebskosten erhöht. In Extremfällen kann ein hohes Drehmoment zu einer Verformung der Spindel oder einem Ausfall des Antriebs führen.

Die Dichtleistung von Kugelhähnen mit Schwimmerventilen hängt von den Materialeigenschaften der Ventilsitze ab. Bei niedrigen Temperaturen (-10 °C bis 200 °C) kommen häufig weiche Materialien wie PTFE zum Einsatz. Diese Konstruktion ist zwar in sauberen Medien wirksam, jedoch anfällig für Verschleiß durch Schleifmittel, Partikel oder Temperaturwechsel. Ständiger Kontakt zwischen Kugel und Ventilsitz beschleunigt den Verschleiß und führt zu Leckagen. Darüber hinaus kann die Dichtheit unter Vakuum- oder Niederdruckbedingungen unzureichend sein, da der Schwimmmechanismus zur Aktivierung der Dichtung auf Überdruck angewiesen ist.

Diese Einschränkungen unterstreichen den Innovationsbedarf und schaffen die Voraussetzungen für gezielte Verbesserungen des doppelexzentrischen Kugelhahns.

Konstruktionsprinzipien des doppelexzentrischen Kugelhahns

Der doppelexzentrische Kugelhahn, auch Doppelversatz-Kugelhahn genannt, verfügt über zwei wichtige Versätze, um die Einschränkungen der schwimmenden Konstruktion zu überwinden. Erstens ist der Schaft von der Mittellinie der Kugel versetzt, und zweitens ist die Sitzfläche der Kugel von der Drehachse des Schafts versetzt. Diese doppelte Exzentrizität erzeugt während des Betriebs eine nockenartige Bewegung, bei der sich die Kugel bei der ersten Drehung vom Sitz abhebt, wodurch der Kontakt minimiert wird.

Diese Konstruktion, die häufig eine C-förmige Kugel (ein halbkugeliger oder segmentierter Verschluss) verwendet, unterscheidet sich von der vollsphärischen Kugel bei Schwimmerventilen. Die C-Kugel reduziert Gewicht und Materialverbrauch bei gleichbleibenden Durchflusseigenschaften. Der Ventilkörper ist in der Regel von oben zugänglich, um Wartungsarbeiten in der Leitung zu ermöglichen. Komponenten wie Kugel und Schaft sind oft beschichtet, um die Haltbarkeit bei abrasiven Anwendungen zu verbessern.

Im Betrieb versetzt der Doppelexzenter die Kugel bei rotierender Spindel in eine kombinierte Rotations- und Translationsbewegung – einen Doppelvektor-Nockeneffekt. Dadurch wird sichergestellt, dass die Kugel den Sitz nur in der endgültigen Schließposition berührt und eine drehmomentbasierte Abdichtung erreicht wird. Im Gegensatz zu Schwimmerventilen, bei denen die Kugel druckbeaufschlagt ist, dichtet der Doppelexzenter durch mechanisches Drehmoment ab und ist somit bidirektional und totraumfrei.

Diese grundlegende Neukonstruktion befasst sich mit Drehmoment- und Dichtungsproblemen im Kern und ermöglicht dem Ventil, bei hohem Druck (bis zu 200 bar), extremen Temperaturen (-196 °C bis 815 °C) und in erosiven Umgebungen zu funktionieren, in denen Schwimmventile versagen.

Spezifische Verbesserungen bei der Reduzierung des Öffnungs- und Schließdrehmoments

Einer der größten Vorteile des doppelexzentrischen Kugelhahns gegenüber der herkömmlichen Schwimmerkonstruktion ist die deutliche Reduzierung des Öffnungs- und Schließdrehmoments. Bei Schwimmerkugelhähnen kann das Drehmoment mit Druck und Größe exponentiell ansteigen, da die Kugel in ständigem Reibungskontakt mit den Ventilsitzen bleibt. Tests zeigen, dass bei einem 6-Zoll-Schwimmerventil bei 1000 psi das Drehmoment 5000 Nm überschreiten kann, was überdimensionierte Antriebe erforderlich macht.

Im Gegensatz dazu gewährleistet die Doppelexzenter-Konstruktion einen reibungslosen Betrieb über den größten Teil des Rotationszyklus. Die Versätze sorgen dafür, dass sich die Kugel beim Öffnen innerhalb der ersten paar Grad aus dem Sitz löst, ähnlich wie bei einer Tür, die ohne Reibung am Rahmen aufschwingt. Dadurch wird die Gleitreibung eliminiert und das Drehmoment im Vergleich zu Schwimmerventilen ähnlicher Größe und Druckstufe um bis zu 50–70 % reduziert. Beispielsweise bei abrasiven Anwendungen, bei denen Schwimmerventile schnell verschleißen und Drehmomentspitzen auftreten, sorgt der Doppelexzenter über seine gesamte Lebensdauer für ein konstant niedriges Drehmoment.

Technisch wird dies durch den Nockeneffekt erleichtert: Der erste Versatz (Schaft von der Kugelmittellinie) erzeugt einen Hebelarm, der die Kugel abhebt, während der zweite Versatz (Sitzfläche von der Rotationsachse) den Kontaktwinkel optimiert. Dies führt zu einem geringeren Losbrechmoment – der anfänglichen Kraft, die zum Starten der Rotation erforderlich ist – und einem reduzierten Laufdrehmoment während des Betriebs. In der Praxis können kleinere Aktuatoren verwendet werden, was die Energiekosten senkt und die Automatisierung in abgelegenen oder gefährlichen Bereichen ermöglicht.

Darüber hinaus verhindert der fehlende ständige Kontakt einen Drehmomentaufbau durch Ablagerungen, ein häufiges Problem bei schwimmenden Ventilen, bei denen sich Partikel in den Sitzen festsetzen und die Reibung erhöhen. Die Konstruktion des Doppelexzenters umfasst außerdem Lager oder reibungsarme Beschichtungen am Schaft, was den Widerstand weiter minimiert. Vergleichsstudien zeigen, dass Doppelexzenterventile bei Hochdruckgasanwendungen 30–40 % weniger Drehmoment benötigen als schwimmende Ventile, was die Betriebseffizienz steigert und die Wartungsintervalle verkürzt.

Diese Drehmomentreduzierungen verbessern nicht nur die Benutzerfreundlichkeit, sondern verlängern auch die Lebensdauer der Komponenten, da geringere Kräfte die Belastung von Spindeln, Sitzen und Aktuatoren verringern.

Verbesserungen der Dichtungsleistung

Auch in puncto Dichtleistung übertrifft der doppelexzentrische Kugelhahn herkömmliche Schwimmer deutlich. Schwimmerkugelhähne dichten zwar durch druckunterstützten Kontakt ab, dieser ist jedoch einseitig und anfällig für Störungen bei Rückfluss, Vakuum oder Wärmeausdehnung. Weiche Sitze begrenzen den Temperaturbereich, und ständige Reibung führt zu Verschleiß, der die Dichtheit mit der Zeit beeinträchtigt – die Leckrate kann nach Zyklen in abrasiven Medien 10^-3 cm³/min überschreiten.

Das doppelexzentrische Ventil verfügt über einen Drehmomentsitzmechanismus, bei dem die Abdichtung durch mechanische Kompression und nicht allein durch Leitungsdruck erfolgt. Die Nockenbewegung drückt die Kugel nur beim Schließen gegen den Sitz und erzeugt so eine dichte Metall-Metall-Dichtung oder eine verstärkte Weichdichtung ohne ständigen Kontakt. Diese bidirektionale Abdichtung gewährleistet leckagefreies Arbeiten (gemäß API 598 oder ISO 5208 Klasse A) über ein breiteres Druck- und Temperaturspektrum.

Zu den besonderen Verbesserungen gehört die Beständigkeit gegen Abrieb: Das Fehlen von Reibung während des Betriebs verhindert partikelbedingte Schäden, im Gegensatz zu schwimmenden Ventilen, bei denen der ständige Kontakt die Sitze erodiert. Das C-Ball-Design verhindert Hohlräume und reduziert so das Risiko von Medieneinschlüssen und Verunreinigungen. Bei Hochtemperaturanwendungen gewährleisten doppelt exzentrische Ventile mit Metallsitz die Dichtheit bei Differenzialen, bei denen sich schwimmende, weiche Sitze verformen.

Darüber hinaus ermöglichen die Versätze eine progressive Abdichtung: Die Kugel rastet ein, verteilt die Kraft gleichmäßig und minimiert die Verformung des Sitzes. Dies führt zu einer längeren Lebensdauer, wobei die Zyklenzahl oft über 100,000 ohne Leckage liegt, verglichen mit 10,000 bis 20,000 bei Schwimmerventilen unter ähnlichen Bedingungen. Feuersichere Konstruktionen sind von Natur aus gewährleistet, da der Verzicht auf weiche Materialien ein Schmelzen unter Hitze verhindert.

Zusammenfassend lässt sich sagen, dass diese Dichtungsverbesserungen doppelexzentrische Ventile ideal für kritische Anwendungen machen und Ausfallzeiten sowie Umweltrisiken durch Lecks reduzieren.

Zusätzliche Vorteile und Anwendungen

Neben Drehmoment und Dichtheit bieten doppelt exzentrische Kugelventile Gewichtseinsparungen (bis zu 30 % leichter dank C-Kugel), maximalen Durchfluss für minimalen Druckverlust und einfache Wartung im eingebauten Zustand. Sie eignen sich hervorragend für Bereiche wie die chemische Verarbeitung, Bergbauschlämme und Hochdruckdampf, wo Schwimmventile weniger Leistung erbringen.

Fallstudien, beispielsweise zu Reaktorsystemen oder Sauerstoffdiensten, belegen ihre Zuverlässigkeit bei reduzierten Betriebskosten und erhöhter Sicherheit.

Sauerstoffregler mit hohem Volumen und hohem Druck
Sauerstoffregler mit hohem Volumen und hohem Druck

Fazit

Der doppelexzentrische Kugelhahn stellt einen Paradigmenwechsel gegenüber der herkömmlichen schwimmenden Kugelkonstruktion dar. Er bietet gezielte Verbesserungen bei der Drehmomentreduzierung durch reibungslose Nockenbewegung und eine verbesserte Abdichtung durch drehmomentgesteuerte, bidirektionale Mechanismen. Diese Fortschritte beseitigen nicht nur die Einschränkungen schwimmender Konstruktionen, sondern ermöglichen auch ein breiteres Anwendungsspektrum in anspruchsvollen Umgebungen. Da in der Industrie Effizienz und Nachhaltigkeit im Vordergrund stehen, verspricht die Einführung der doppelexzentrischen Technologie langfristigen Mehrwert und unterstreicht ihre Rolle als überlegene Lösung in der modernen Flüssigkeitssteuerung.
