Wie funktioniert ein Druckregler für Stickstoffgasflaschen?

Druckregler sind unverzichtbare Geräte in verschiedenen industriellen, medizinischen und wissenschaftlichen Anwendungen, in denen komprimierte Gase wie Stickstoff verwendet werden. Ein Druckregler für Stickstoffflaschen steuert den Druck des aus einer Hochdruckflasche austretenden Stickstoffs und gewährleistet so eine sichere und gleichmäßige Abgabe mit einem niedrigeren Druck, der für nachgeschaltete Anlagen oder Prozesse geeignet ist. Das Verständnis der Funktionsweise dieser Regler ist für Ingenieure, Techniker und Anwender, die mit komprimierten Gasen arbeiten, entscheidend, um Sicherheit, Effizienz und Präzision zu gewährleisten.

Stickstoff, ein Inertgas, das etwa 78 % der Erdatmosphäre ausmacht, wird üblicherweise in Flaschen bei Drücken zwischen 2,000 und 3,000 psi (Pfund pro Quadratzoll) oder mehr gelagert. Die direkte Verwendung von Gas bei solch hohem Druck kann gefährlich sein und zu Geräteschäden, Lecks oder sogar Explosionen führen. Der Druckregler fungiert als Gatekeeper, indem er den Ausgangsdruck reduziert und stabilisiert. Dieser Artikel befasst sich eingehend mit der Mechanik, den Komponenten, Typen und Funktionsprinzipien von Stickstoff-Gasflaschendruckreglern und bietet einen umfassenden technischen Überblick.

bester einstufiger Regler für Halbleiterqualität mit ultrahoher Reinheit
bester einstufiger Regler für Halbleiterqualität mit ultrahoher Reinheit
Grundlagen der Druckregelung

Im Kern arbeitet ein Druckregler nach dem Prinzip des Kräfteausgleichs, um trotz Schwankungen des Eingangsdrucks oder des Durchflussbedarfs einen konstanten Ausgangsdruck aufrechtzuerhalten. Bei Stickstoffflaschen muss der Regler den sinkenden Flaschendruck bei abnehmendem Gas ausgleichen und gleichzeitig den Lieferdruck konstant halten.

Die zugrunde liegende physikalische Theorie basiert auf dem Boyleschen Gesetz, das besagt, dass der Druck eines Gases bei konstanter Temperatur umgekehrt proportional zu seinem Volumen ist. Regler basieren jedoch eher auf dem Kräftegleichgewicht mithilfe von Federn, Membranen oder Kolben. Wenn Gas aus der Flasche in den Regler gelangt, trifft es auf einen Ventilmechanismus, der den Durchfluss begrenzt. Der Ausgangsdruck wird erfasst und mit einem Sollwert verglichen, wodurch die Ventilöffnung entsprechend angepasst wird.

In einer typischen Konfiguration ist der Regler über einen Gewindeanschluss mit dem Flaschenventil verbunden. Der Benutzer stellt den gewünschten Ausgangsdruck mit einem Einstellknopf ein, der eine Feder zusammendrückt. Diese Federkraft wirkt dem Gasdruck auf ein Sensorelement, beispielsweise eine Membran, entgegen und steuert so den Ventilteller oder -sitz.

Schlüsselkomponenten eines Stickstoffdruckreglers

Ein Standard- Druckregler für Stickstoffgasflaschen besteht aus mehreren wichtigen Komponenten, von denen jede eine Rolle bei der Druckreduzierung und -regelung spielt:

Einlassöffnung und Anschluss: Hier wird der Regler an die Stickstoffflasche angeschlossen. Er verfügt typischerweise über einen CGA-Anschluss (Compressed Gas Association), z. B. CGA-580 für Stickstoff, der eine sichere, leckagefreie Verbindung gewährleistet. Die Einlassöffnung ist für hohe Drücke bis zu 3,000 psi ausgelegt.
Hochdruckmessgerät: Dieses Messgerät ist am Reglergehäuse angebracht und zeigt den Innendruck der Flasche an, sodass der Benutzer den Gasstand überwachen kann. Die Kalibrierung erfolgt normalerweise in psi oder bar.
Einstellknopf oder -schraube: Mit dieser Benutzeroberfläche können Sie den Ausgangsdruck einstellen. Durch Drehen im Uhrzeigersinn wird der Druck durch Zusammendrücken der Hauptfeder erhöht, durch Drehen gegen den Uhrzeigersinn verringert.
Hauptfeder: Eine Schraubendruckfeder, die die Referenzkraft für den gewünschten Ausgangsdruck bereitstellt. Ihre Spannung bestimmt den Sollwert.
Sensorelement (Membran oder Kolben): Die Membran, oft aus Gummi, Neopren oder Edelstahl, erfasst den Druck nach dem Druck. Bei Kolbenreglern ersetzt ein Kolben die Membran bei höheren Drücken. Dieses Element bewegt sich als Reaktion auf Druckänderungen und betätigt das Ventil.
Ventilbaugruppe (Ventilkegel und Ventilsitz): Der Ventilkegel ist ein beweglicher Stopfen, der den Ventilsitz abdichtet und so den Gasfluss steuert. Fällt der Druck nach dem Ventil unter den Sollwert, bewegt das Sensorelement den Ventilkegel vom Ventilsitz weg, wodurch mehr Gas strömen kann.
Niederdruckmessgerät: Dieses misst den geregelten Ausgangsdruck und stellt sicher, dass er dem Sollwert entspricht.
Auslassöffnung: Hier tritt das regulierte Gas aus, oft verbunden mit Schläuchen oder Geräten. Sie kann ein Nadelventil zur Feinregulierung des Durchflusses enthalten.
Haube oder Gehäuse: Das äußere Gehäuse, das die internen Komponenten umschließt und Schutz und strukturelle Integrität bietet.
Überdruckventil (optional): Bei einigen Ausführungen lässt ein Sicherheitsüberdruckventil überschüssigen Druck ab, um eine Überdruckbildung zu verhindern.
Diese Komponenten arbeiten harmonisch zusammen, um eine präzise Druckregelung zu erreichen. Materialien wie Messing, Edelstahl oder Aluminium werden aufgrund ihrer Korrosionsbeständigkeit ausgewählt, insbesondere da Stickstoff zwar nicht korrosiv ist, aber in feuchten Umgebungen verwendet werden kann.

Funktionsprinzipien: Einstufige vs. zweistufige Regler

Druckregler für Stickstoffflaschen sind in einstufiger und zweistufiger Ausführung erhältlich, die je nach Präzisionsanforderungen für unterschiedliche Anwendungen geeignet sind.

Einstufige Regler

Ein einstufiger Druckregler reduziert den Druck in einem Schritt vom Flaschendruck auf den Lieferdruck. So funktioniert er:

– Gas tritt unter hohem Druck in den Einlass ein und strömt in die Ventilkammer.

– Der Druck nach unten wirkt auf die Membran und drückt sie gegen die Hauptfeder nach oben.

– Liegt der Ausgangsdruck unter dem Sollwert, überwiegt die Federkraft und drückt die Membran nach unten. Diese Bewegung hebt über eine Spindel oder ein Gestänge den Ventilkegel vom Sitz ab, sodass Gas in die Niederdruckkammer strömen kann.

– Wenn sich stromabwärts Druck aufbaut, gleicht er sich mit der Federkraft aus und schließt das Ventil leicht, um das Gleichgewicht aufrechtzuerhalten.

– Diese Rückkopplungsschleife sorgt für einen konstanten Ausgangsdruck.

Einstufige Regler leiden jedoch unter einem „Droop“-Effekt, d. h. einem „Versorgungsdruckeffekt“, bei dem der Ausgangsdruck sinkt, wenn der Flaschendruck sinkt oder der Durchfluss zunimmt. Bei Stickstoffanwendungen, die einen stabilen Druck erfordern, wie z. B. in der Chromatographie, kann dies eine Einschränkung darstellen.

Zweistufige Regler

Für eine höhere Genauigkeit nutzen zweistufige Regler ein sequentielles Reduktionsverfahren. Die erste Stufe reduziert den Zylinderdruck auf ein Zwischenniveau (z. B. 200–500 psi), und die zweite Stufe reduziert ihn weiter auf den endgültigen Ausgangsdruck (z. B. 0–100 psi).

– Die erste Stufe arbeitet wie ein einstufiger Regler, jedoch mit einem festen Sollwert.

– Sein Ausgang speist die zweite Stufe, deren Sollwert einstellbar ist.

Dieses Design minimiert den Druckabfall, da die zweite Stufe einen relativ konstanten Eingangsdruck von der ersten Stufe erhält. Zweistufige Regler eignen sich ideal für Stickstoff beim Präzisionsschweißen, für die Laborgasversorgung oder die Getränkeausgabe.

Der Vorteil wird in den Leistungskurven deutlich: Einstufige Pumpen weisen einen steileren Druckabfall auf, während zweistufige Pumpen über einen weiten Eingangsbereich eine gleichmäßige Ausgangsleistung aufrechterhalten.

Arten von Stickstoffdruckreglern

Über die Stufen hinaus unterscheiden sich die Regler je nach Design und Anwendung:

Membrantyp: Wird allgemein verwendet und bietet eine gute Empfindlichkeit und ein geringes Kontaminationsrisiko. Die flexible Membran isoliert die Feder vom Gasweg.
Kolbentyp: Wird für Hochdruck- oder Hochdurchflussanwendungen verwendet. Ein Kolben gleitet in einem Zylinder, was für Robustheit sorgt, aber möglicherweise mehr Reibung verursacht.
Gegendruckregler: Diese halten den Vordruck aufrecht, indem sie überschüssiges Gas ablassen, was in Stickstoff-Überlagerungssystemen nützlich ist.
Leitungsregler: Zur Feinsteuerung in Verteilungsleitungen nachgeschaltet installiert.
Spezialregler: Für Stickstoff mit ultrahoher Reinheit, mit elektropolierten Oberflächen und Metall-Metall-Dichtungen zur Vermeidung von Verunreinigungen.
Die Auswahl hängt von Faktoren wie dem maximalen Eingangsdruck, dem Ausgangsbereich, der Durchflussrate (in SCFM – Standardkubikfuß pro Minute) und der Materialverträglichkeit ab.

Fluiddynamik und Strömungseigenschaften

Der Durchfluss durch einen Regler erfolgt über die Öffnungsdynamik. Durch die Ventilöffnung entsteht eine Drosselung, das Gas dehnt sich adiabatisch aus und kühlt sich dabei leicht ab (Joule-Thomson-Effekt bei Stickstoff).

Da Stickstoff ein ideales Gas ist, sind die Kompressibilitätseffekte bei Raumtemperatur minimal.

Regler müssen den Schallfluss bewältigen, wenn die Druckverhältnisse kritische Werte überschreiten, was zu einer Strömungsdrosselung führt, wenn die Geschwindigkeit an der Engstelle Mach 1 erreicht.

Sicherheitsüberlegungen und Wartung

Bei Hochdruckstickstoff steht die Sicherheit an erster Stelle. Regler verfügen über Funktionen wie Berstscheiben oder Überdruckventile, die auf das 1.5-fache des maximalen Arbeitsdrucks eingestellt sind.

Benutzer müssen:

– Mit Seifenwasser auf Lecks prüfen.

– Vermeiden Sie Öl oder Fett, da Stickstoff die Verbrennung in Szenarien mit angereichertem Sauerstoff unterstützen kann (obwohl reiner N2 inert ist).

– Lagern Sie die Zylinder aufrecht und sichern Sie die Regler, wenn sie nicht verwendet werden.

Zur Wartung gehört die regelmäßige Kalibrierung des Messgeräts, der Austausch der Membran und die Reinigung. Mit der Zeit können sich die Sitze abnutzen, was zu Kriechen (langsamer Druckanstieg) führt.

In explosionsgefährdeten Bereichen kommen explosionsgeschützte Regler mit ATEX-Zertifizierung zum Einsatz.

Anwendungen von Stickstoffdruckreglern

Die Reaktionsträgheit von Stickstoff macht ihn vielseitig einsetzbar:

– Industriell: Beim Schweißen (z. B. WIG) zum Abschirmen von Lichtbögen, geregelt auf 20–50 psi.

– Medizin: Für Kryochirurgie oder Gasmischung, mit präziser Niederdruckzufuhr.

– Lebensmittel und Getränke: Spülen von Leitungen oder Karbonisieren bei 30–60 psi.

– Labore: Für die Gaschromatographie sind stabile 10–100 psi erforderlich.

– Luft- und Raumfahrt: Testsysteme bei hohen Strömungsgeschwindigkeiten.

In jedem Fall sorgt der Regler für eine konstante Leistung und verhindert Schwankungen, die Prozesse zerstören könnten.

Erweiterte Funktionen und Innovationen

Moderne Regler verfügen über digitale Messgeräte, Druckmessumformer zur Fernüberwachung und automatische Absperrventile.

Intelligente Regler mit IoT-Integration ermöglichen eine vorausschauende Wartung über Vibrations- oder Drucksensoren.

Bei hochreinen Anwendungen minimieren vakuumummantelte Designs die Ausgasung.

Die Forschung an mikrofluidischen Reglern verspricht eine Miniaturisierung tragbarer Geräte.

Herausforderungen und Fehlerbehebung

Häufige Probleme sind:

– Einfrieren des Reglers: Durch schnelle Expansion kommt es zu einer Abkühlung, die durch beheizte Regler gemildert wird.

– Rattern: Ventilschwingungen aufgrund von Instabilität, behoben durch Dämpfung oder Durchflussbegrenzer.

– Leckage: Durch verschlissene Dichtungen, die ausgetauscht werden müssen.

Zur Fehlerbehebung gehört das Überprüfen der Messgeräte, das Achten auf Zischen und das Überprüfen der Sollwerte.

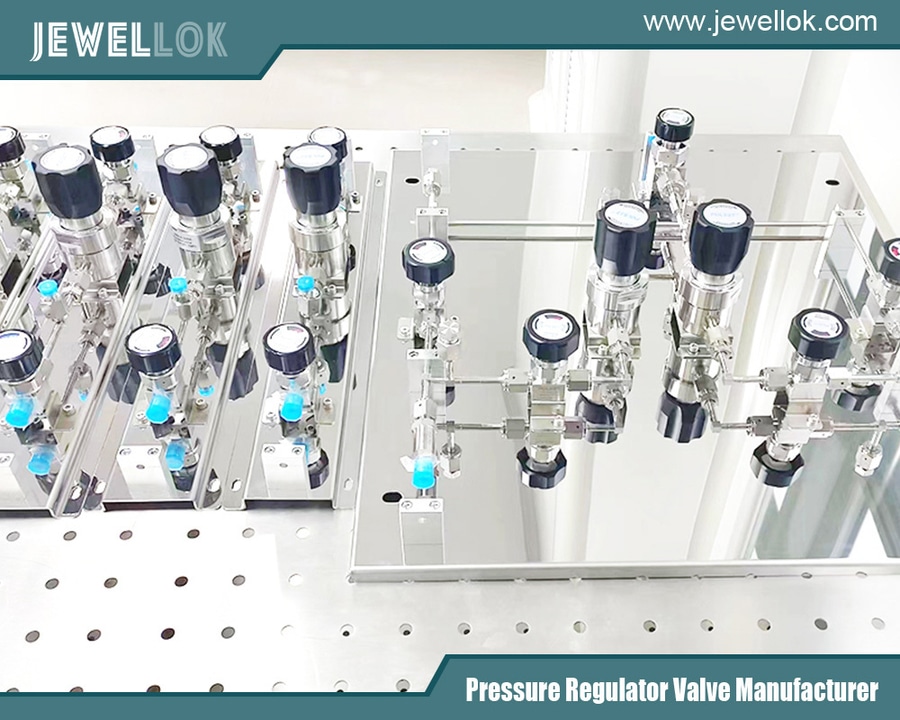

Halbleiter-Fluidkontrollsysteme und -Komponenten
Halbleiter-Fluidkontrollsysteme und -Komponenten
Fazit

Ein Stickstoff-Gasflaschendruckregler ist ein hochentwickeltes Gerät, das unter hohem Druck gespeichertes Gas durch mechanischen Kraftausgleich und Rückkopplung in einen nutzbaren, kontrollierten Durchfluss umwandelt. Von einfachen einstufigen Modellen bis hin zu fortschrittlichen zweistufigen Systemen gewährleisten sie branchenübergreifend Sicherheit und Zuverlässigkeit. Durch das Verständnis ihrer Komponenten, Prinzipien und Anwendungen können Anwender die Leistung optimieren und Risiken minimieren. Mit der Weiterentwicklung der Technologie passen sich diese Regler kontinuierlich an und unterstützen Innovationen im Gashandling.
