Hersteller von Druckreglern für ultrahohe Reinheit in der Halbleiterindustrie

Hersteller von Druckreglern für ultrahohe Reinheit in der Halbleiterindustrie

In der Halbleiterfertigung beeinflussen die Genauigkeit, Reinheit und Druckstabilität der Gaszufuhr unmittelbar die Prozesskonsistenz, die Waferqualität, die Anlagenzuverlässigkeit und die Produktionsausbeute. Da die Halbleiterprozesse zunehmend auf kleinere Geometrien und komplexere Prozessknoten ausgerichtet sind, genügen herkömmliche industrielle Druckregler oft nicht den strengen Anforderungen moderner Reinraumumgebungen. Dies hat die Nachfrage nach hochreinen Druckreglern, die speziell für Gaszufuhrsysteme in der Halbleiterfertigung entwickelt wurden, erhöht.

Ein zuverlässiger Hersteller von Hochreinheits-Druckreglern für die Halbleiterindustrie muss mehr als nur ein Standard-Druckminderungsgerät bieten. Der Regler muss hochreine Materialien, präzise Druckregelung, geringe Leckage, optimierte Innengeometrie, fortschrittliche Oberflächenveredelung, strenge Reinigung und zuverlässige Qualitätskontrolle vereinen. Er muss sich zudem nahtlos in Gasanlagen, Gaspanels, Anlagen zur chemischen Gasphasenabscheidung (CVD), Atomlagenabscheidung (ALD), Ätzanlagen, Ionenimplantationsanlagen und andere Halbleiterprozessanlagen integrieren lassen.


Druckminderungsventil aus ultrahochreinem Edelstahl 316L
Was ist ein Ultrahochreinheits-Druckregler?
Ein Ultrahochreinheits-Druckregler ist eine Präzisionsdruckregelungskomponente, die dazu dient, den Druck von hochreinen oder Spezialgasen, die in kritischen Fertigungsprozessen verwendet werden, zu reduzieren und zu stabilisieren.

Im Gegensatz zu Standardreglern sind UHP-Regler so konstruiert, dass sie die Partikelbildung, Feuchtigkeits- und Sauerstoffverunreinigung, das Totvolumen und die Gasadsorption minimieren. Ihre internen Komponenten und Strömungskanäle sind sorgfältig ausgelegt, um die Gasreinheit während des gesamten Förderprozesses zu gewährleisten.

Typische Gase für Halbleiter-Gasversorgungssysteme sind Stickstoff (N₂), Argon (Ar), Helium (He), Wasserstoff (H₂), Sauerstoff (O₂), Kohlendioxid (CO₂) und verschiedene Spezialprozessgase. Je nach Anwendung muss der Regler korrosive, toxische, reaktive, oxidierende oder anderweitig schwer zu handhabende Gase verarbeiten können.

Zu den Hauptfunktionen eines UHP-Druckreglers gehören:

Reduzierung des hohen Eingangsdrucks auf einen kontrollierten Ausgangsdruck
Aufrechterhaltung eines stabilen stromabwärtigen Drucks
Minimierung von Druckschwankungen während des Prozessbetriebs
Vermeidung der Verunreinigung von hochreinen Gasen
Gewährleistet zuverlässige Abschalt- und Druckregelungsleistung
Unterstützung automatisierter Halbleitergasversorgungssysteme
Aufrechterhaltung eines gleichmäßigen Gasflusses zu den Prozessanlagen
Bei der Herstellung moderner Halbleiter ist die Druckregulierung nicht einfach nur eine mechanische Funktion – sie ist ein wichtiger Bestandteil der gesamten Prozesskontrollstrategie.

Warum Halbleiteranwendungen UHP-Druckregler benötigen
Die Halbleiterfertigung erfordert extrem saubere und stabile Prozessbedingungen. Schon geringe Schwankungen des Gasdrucks oder des Verschmutzungsgrades können die Abscheidungsrate, die Ätzcharakteristik, die Schichtgleichmäßigkeit und andere kritische Prozessparameter beeinflussen.

Ein herkömmlicher Industrieregler kann Materialien, Schmierstoffe, interne Geometrien oder Oberflächenbeschaffenheiten aufweisen, die für Halbleiteranwendungen ungeeignet sind. Im Gegensatz dazu ist ein UHP-Druckregler in Halbleiterqualität von der Materialauswahl über Fertigung, Montage, Reinigung und Prüfung bis hin zur Verpackung auf Kontaminationskontrolle ausgelegt.

Zu den wichtigsten Anforderungen gehören:

1. Hochreine Materialien
Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Kompatibilität mit hochreinen Gasanwendungen häufig für Gaszufuhrkomponenten in der Halbleiterindustrie verwendet.

Für anspruchsvollere Anwendungen können Hersteller Edelstahl 316L VIM-VAR spezifizieren , der eine verbesserte Materialkonsistenz bietet und häufig für kritische UHP-Gaskomponenten ausgewählt wird.

Die Benetzung von Innenflächen sollte sorgfältig kontrolliert werden, um die Möglichkeit der Partikelbildung, Korrosion oder Kontamination zu minimieren.

2. Elektropolierte und glatte Innenflächen
Die Qualität der inneren Oberflächen ist in Halbleiter-Gassystemen von extrem hoher Bedeutung. Raue Oberflächen können die Gasadsorption erhöhen und Stellen schaffen, an denen sich Verunreinigungen oder Partikel ansammeln können.

Durch Elektropolieren lassen sich die Oberflächenglätte und die Korrosionsbeständigkeit verbessern und gleichzeitig potenzielle Kontaminationsstellen reduzieren.

Ein qualifizierter Hersteller sollte in der Lage sein, kontrollierte Oberflächenbeschaffenheitsspezifikationen entsprechend der Anwendung und den Kundenanforderungen bereitzustellen.

3. Geringes internes Totvolumen
Totvolumen bezeichnet Bereiche innerhalb eines Gassystems, in denen Gas stagnieren kann. Ein zu hohes Totvolumen kann die Gasverweilzeit verlängern und die Spülung oder den Gaswechsel weniger effizient machen.

UHP-Druckregler sollten daher nach Möglichkeit optimierte interne Strömungswege und kompakte Bauformen aufweisen. Bauformen mit geringem Volumen können die Ansprechzeit verbessern und die Menge an Restgas im Inneren des Bauteils reduzieren.

4. Geringe Leckage
Bei der Handhabung teurer, gefährlicher oder reaktiver Spezialgase ist die Leckagevermeidung von entscheidender Bedeutung.

Ein Druckregler in Halbleiterqualität muss so konstruiert sein, dass er unter den erforderlichen Druck- und Temperaturbedingungen eine zuverlässige Dichtungsleistung erbringt. Je nach Produktspezifikation und Prüfnorm können Hersteller Helium-Dichtheitsprüfungen durchführen, um die externe und interne Dichtungsleistung zu überprüfen.

Bei Anwendungen mit hohen Reinheitsgraden ist eine geringe Leckage nicht nur für die Sicherheit, sondern auch für die Prozessstabilität und die Kontrolle von Verunreinigungen wichtig.

Präzise Druckregelung
Die Druckstabilität ist eines der wichtigsten Leistungsmerkmale eines Halbleiter-Druckreglers.

Prozessgase werden typischerweise aus Flaschen, Großgassystemen oder zentralen Gasverteilungssystemen mit relativ hohem Druck geliefert. Der Druckregler reduziert diesen Druck auf das von den nachgeschalteten Geräten benötigte Niveau.

Während des Betriebs muss der Regler Änderungen des Eingangsdrucks und des nachgelagerten Bedarfs ausgleichen und gleichzeitig einen stabilen Ausgangsdruck aufrechterhalten.

Wichtige Leistungsparameter können sein:

Eingangsdruckbereich
Ausgangsdruckbereich
Durchflusskapazität
Druckgenauigkeit
Druckstabilität
Absenkeigenschaften
Reproduzierbarkeit
Temperaturempfindlichkeit
Leckrate
Cv-Wert
Die richtige Kombination dieser Parameter hängt vom Prozess und den Gaseigenschaften ab.

Ein Regler, der beispielsweise für einen analytischen Prozess mit niedrigem Durchfluss eingesetzt wird, kann eine extrem präzise Druckregelung priorisieren, während eine Gasverteilungsanwendung mit hohem Durchfluss eine größere Durchflusskapazität und eine optimierte Druckstabilität erfordern kann.

Einstufige vs. zweistufige Druckregler
In Halbleitergassystemen können je nach Druckanforderungen und Prozessbedingungen unterschiedliche Reglerarchitekturen zum Einsatz kommen.

Ein einstufiger Druckregler reduziert den Druck durch einen primären Regelmechanismus. Er zeichnet sich durch eine relativ kompakte Bauweise aus und eignet sich für Anwendungen, bei denen der Eingangsdruck relativ stabil bleibt.

Ein zweistufiger Druckregler reduziert den Druck in zwei Schritten. Diese Konfiguration kann eine verbesserte Stabilität des Ausgangsdrucks bei starken Änderungen des Eingangsdrucks gewährleisten.

Bei Hochdruckgasflaschen kann eine zweistufige Regelung besonders nützlich sein, da sich der Flaschendruck mit dem Verbrauch des Gasvorrats ändert.

Bei der Wahl zwischen einstufiger und zweistufiger Regelung sollten Gaseigenschaften, Eingangsdruck, Ausgangsdruck, Durchflussrate, Prozessempfindlichkeit und Systemkonfiguration berücksichtigt werden.

UHP-Druckregler für Spezial- und Reaktionsgase
Bei der Halbleiterfertigung werden häufig Spezialgase mit anspruchsvollen chemischen Eigenschaften eingesetzt. Einige dieser Gase können korrosiv sein oder mit herkömmlichen Materialien reagieren.

Für diese Anwendungen muss der Druckregler anhand der chemischen Beständigkeit ausgewählt werden.

Die Materialauswahl kann Folgendes umfassen:

316L Edelstahl
Hochleistungsmembranmaterialien
Kompatible Dichtungsmaterialien
Korrosionsbeständige interne Komponenten
Materialien mit geringer Ausgasung
Der Regler sollte außerdem speziell für den vorgesehenen Gaseinsatz hergestellt und gereinigt werden.

Ein für Inertgase ausgelegter Regler ist nicht automatisch für alle reaktiven oder korrosiven Prozessgase geeignet. Die Gasverträglichkeit muss stets anhand der tatsächlichen Betriebsbedingungen beurteilt werden.

Membranbasierte Druckregulierung
Hochreine Halbleiterregler verwenden häufig Membrankonstruktionen, um den Mess- und Einstellmechanismus vom Prozessgas zu isolieren.

Ein Membranregler kann die Gefahr einer Kontamination durch bewegliche Teile verringern und eine präzise Druckregelung ermöglichen.

Bei anspruchsvollen UHP-Anwendungen können fortschrittliche Membranmaterialien und sorgfältig konstruierte Feder- und Sensormechanismen die Reglerleistung verbessern.

Die Membran muss auch bei wiederholten Druckzyklen eine zuverlässige mechanische Leistungsfähigkeit gewährleisten und gleichzeitig das Risiko von Permeation und Kontamination minimieren.

Für kritische Halbleiteranwendungen bieten Hersteller je nach Druckbereich, Gasart und erforderlichem Reinheitsgrad unterschiedliche Membrankonfigurationen an.

Anschlussmöglichkeiten für Halbleitergassysteme
Der Druckregler muss sich zudem ordnungsgemäß in das übrige Gasversorgungssystem integrieren.

Gängige Verbindungskonfigurationen können Folgendes umfassen:

VCR-Anschlüsse
Rohrverbindungen
Stirndichtungsfittings
Schweißverbindungen
Kundenspezifische Prozessverbindungen
VCR-Flachdichtungsverbindungen werden in Reinstgassystemen häufig eingesetzt, da sie bei sachgemäßer Montage eine zuverlässige Metall-auf-Metall-Abdichtung gewährleisten.

Die Wahl der Verbindung hängt von der Rohrgröße, dem Systemdruck, den Installationsanforderungen, der Wartungsstrategie und den Kundenspezifikationen ab.

Ein professioneller Hersteller von UHP-Druckreglern sollte vielfältige Anschlussmöglichkeiten und kundenspezifische Konfigurationen für unterschiedliche Halbleiter-Gaszufuhrarchitekturen anbieten.

Anwendungen in der Halbleiterfertigung
Hochreine Druckregler werden in vielen Halbleiterfertigungsprozessen eingesetzt.

CVD-Gasversorgungssysteme
Die chemische Gasphasenabscheidung erfordert die präzise Zufuhr von Prozessgasen in die Abscheidungskammern. Eine stabile Druckregelung trägt dazu bei, eine gleichbleibende Gaszufuhr und Prozessbedingungen zu gewährleisten.

ALD-Systeme
Die Atomlagenabscheidung (ALD) erfordert eine hochpräzise Zufuhr von Vorläufer- und Spülgasen. Druckstabilität und ein geringes internes Volumen sind besonders wichtig, da ALD-Prozesse häufig wiederholtes Umschalten der Gase und eine genaue Dosierung beinhalten.

Ätzsysteme
Bei Ätzprozessen werden mitunter reaktive Gase eingesetzt, die sorgfältig kontrollierte Druck- und Durchflussbedingungen erfordern. UHP-Regler tragen dazu bei, eine stabile Gasversorgung der Prozessanlagen zu gewährleisten.

Ionenimplantation
Ionenimplantationssysteme benötigen Spezialgase und kontrollierte Prozessbedingungen. Eine zuverlässige Druckregelung trägt zu einer stabilen Gaszufuhr und einem reibungslosen Anlagenbetrieb bei.

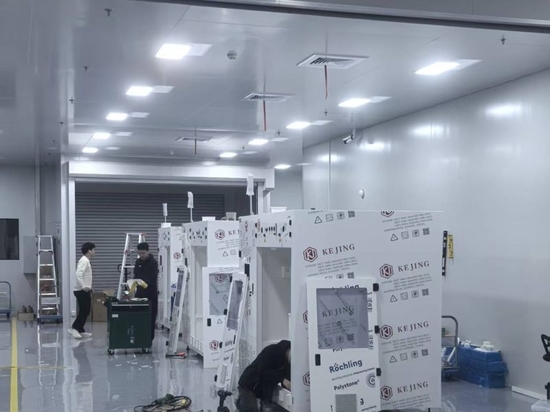

Halbleiter-Gasschränke
Gasschränke ermöglichen die kontrollierte Lagerung und Abgabe von Gasflaschen. In den Gasschränken sind Hochdruckregler installiert, die den Flaschendruck reduzieren und das Gas zu nachgeschalteten Gasverteilern oder Prozessanlagen weiterleiten.

Gasanlagen und VMB-Systeme
Ventilverteilerkästen und Gasverteilungsanlagen benötigen kompakte, saubere und zuverlässige Druckregelkomponenten. Ein geeigneter Regler trägt zur Aufrechterhaltung eines stabilen nachgeschalteten Drucks bei und unterstützt gleichzeitig die automatisierte Gasverteilung.

Automatisierung und digitale Drucküberwachung
Moderne Halbleiterfabriken setzen zunehmend auf automatisierte Gasversorgungssysteme. Druckregler müssen daher mit Drucksensoren, Ventilen, SPS-Systemen, Massendurchflussreglern und Fabrikautomatisierungsplattformen zusammenarbeiten.

Moderne Gassysteme können Folgendes überwachen:

Eingangsdruck
Ausgangsdruck
Gasstrom
Ventilstatus
Zylinderdruck
Alarmbedingungen
Reglerleistung
Die digitale Drucküberwachung kann den Bedienern helfen, anormale Druckzustände zu erkennen, bevor diese die Produktion beeinträchtigen.

Bei der Halbleiterfertigung in großen Stückzahlen unterstützt die Automatisierung auch die vorbeugende Wartung und die Systemdiagnose.

Reinigungs- und Montageanforderungen
Die Fertigungsqualität ist genauso wichtig wie die Reglerkonstruktion.

Ein UHP-Druckregler sollte in einer kontrollierten Umgebung unter Anwendung von Verfahren hergestellt werden, die eine Kontamination verhindern sollen.

Typische Produktionskontrollen können Folgendes umfassen:

Präzisionsbearbeitung von Metallkomponenten
Oberflächenbehandlung und Elektropolieren
Ultraschall- oder Spezialreinigung
Spülung mit hochreinem Wasser
Kontrollierte Trocknung
Reinraummontage
Helium-Leckprüfung
Druckprüfung
Funktionsprüfung
Saubere Verpackung
Das genaue Verfahren hängt von den Vorgaben des Herstellers und dem geforderten Reinheitsgrad ab.

Eine sachgemäße Verpackung ist ebenfalls unerlässlich, da ein perfekt gereinigtes Bauteil verunreinigt werden kann, wenn es vor dem Einbau unsachgemäß gehandhabt oder unkontrollierten Umgebungen ausgesetzt wird.

Wie man einen Hersteller von Ultrahochreinheits-Druckreglern auswählt
Die Wahl des richtigen Herstellers erfordert die Bewertung sowohl der technischen Fähigkeiten als auch der Qualitätsmanagementsysteme.

Kunden sollten Folgendes beachten:

Materialfähigkeit: Kann der Hersteller hochwertigen Edelstahl 316L und eine rückverfolgbare Materialdokumentation liefern?

Oberflächenbehandlung: Werden die Anforderungen an Elektropolieren und die Oberflächenbeschaffenheit im Innenbereich kontrolliert?

Dichtigkeitsprüfung: Verfügt der Hersteller über zuverlässige Helium-Dichtigkeitsprüfungsmöglichkeiten?

Reinraummontage: Werden kritische Bauteile unter kontrollierten Bedingungen gereinigt und montiert?

Anpassungsmöglichkeiten: Kann der Hersteller Druckbereiche, Anschlüsse, Gehäusekonfigurationen und Membranmaterialien modifizieren?

Qualitätskontrolle: Sind Prüf- und Testprotokolle für kritische Bauteile verfügbar?

Anwendungserfahrung: Versteht der Lieferant Halbleiter-Gasversorgungssysteme oder stellt er lediglich allgemeine Industrieregler her?

Technischer Support: Kann der Lieferant bei der Reglerauswahl, der Systemintegration und der Fehlerbehebung unterstützen?

Diese Faktoren sind besonders wichtig für OEMs, Halbleiteranlagenhersteller, Gassystemintegratoren und Ingenieurbüros.

Kundenspezifische UHP-Druckreglerlösungen
Unterschiedliche Halbleiterprozesse erfordern unterschiedliche Druck- und Durchflussmengen. Ein Standardregler aus dem Katalog bietet daher nicht immer die optimale Lösung.

Ein erfahrener Hersteller sollte in der Lage sein, kundenspezifische Konfigurationen auf Basis folgender Kriterien zu entwickeln:

Gasart
Eingangsdruck
Ausgangsdruck
Durchflussanforderung
Verbindungstyp
Benötigte Materialien
Oberflächengüte
Leckagespezifikationen
Installationsraum
Automatisierungsanforderungen
Kundenspezifische Regler können in Gasschränke, Gasverteiler, VMBs, VMPs und andere Halbleiter-Gasverteilungssysteme integriert werden.

Warum einen professionellen Hersteller von UHP-Druckreglern wählen?
Für Halbleiteranwendungen ist der Regler eine kritische Komponente und nicht nur ein einfaches Druckminderungszubehör. Seine Leistungsfähigkeit kann die Stabilität, Reinheit und Zuverlässigkeit des gesamten Gasversorgungssystems beeinflussen.

Ein professioneller Hersteller sollte Präzisionsbearbeitung, die Auswahl hochreiner Materialien, Oberflächenbehandlung, saubere Fertigung, Druckprüfung, Dichtheitsprüfung und Anwendungstechnik kombinieren.

Für Kunden, die UHP-Druckregler aus China beziehen, ist die Bewertung der Produktionskapazitäten und Qualitätskontrollverfahren des Herstellers unerlässlich. Der beste Lieferant sollte nicht nur wettbewerbsfähige Preise, sondern auch gleichbleibende Qualität, technische Dokumentation, kundenspezifische Anpassungsmöglichkeiten und einen reaktionsschnellen technischen Support bieten können.

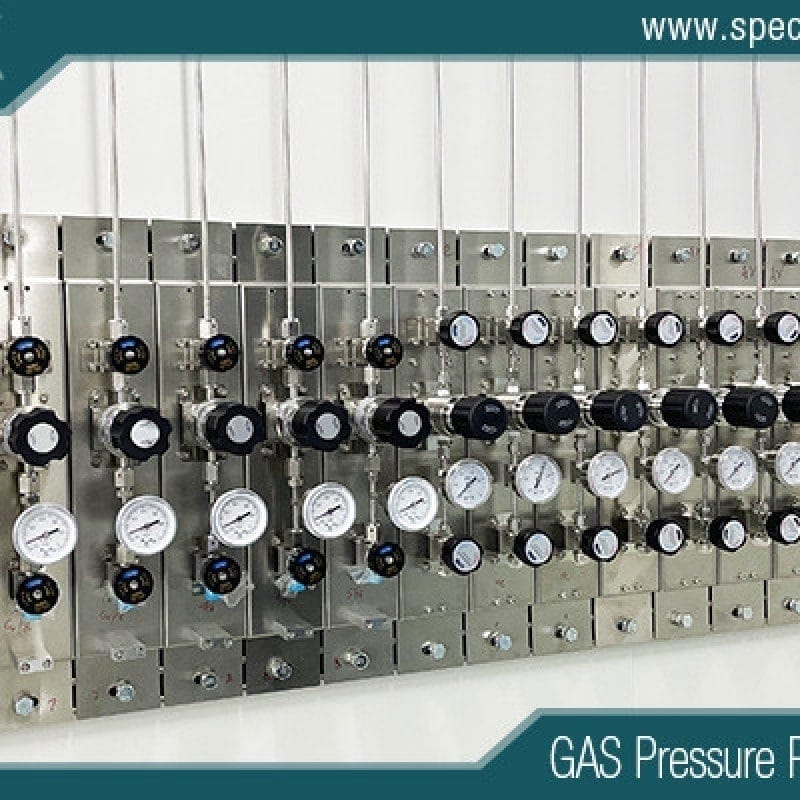

Gasdruckregler für ultrahochreine Gase
Fazit
Ein Hersteller von Druckreglern mit ultrahoher Reinheit für Halbleiteranwendungen muss anspruchsvolle Anforderungen an Reinheit, Druckstabilität, Leckagebeständigkeit, Materialverträglichkeit und Fertigungsreinheit erfüllen.

Von CVD und ALD bis hin zu Ätzverfahren, Ionenimplantation, Gasschränken, Gaspanelen und zentralen Gasverteilungssystemen spielen UHP-Druckregler eine wesentliche Rolle bei der sicheren und gleichmäßigen Bereitstellung von Prozessgasen.

Durch die Auswahl von hochreinem Edelstahl 316L, optimierten internen Strömungswegen, Strukturen mit geringem Totvolumen, präzisen Membranmechanismen, zuverlässigen Stirndichtungsverbindungen und strengen Reinigungs- und Testverfahren können die Hersteller Druckregler herstellen, die für anspruchsvolle Halbleiterumgebungen geeignet sind.

Mit der fortschreitenden Entwicklung fortschrittlicher Prozessknoten und zunehmend automatisierter Halbleiterfabriken gewinnt die präzise und kontaminationskontrollierte Gaszufuhr immer mehr an Bedeutung. Die Zusammenarbeit mit einem erfahrenen Hersteller von UHP-Druckreglern unterstützt Halbleiteranlagenhersteller und Systemintegratoren dabei, eine stabile Druckregelung, zuverlässige Systemleistung und langfristige Betriebssicherheit zu gewährleisten.

Weitere Informationen zum Hersteller von Druckreglern mit ultrahoher Reinheit für Halbleiteranwendungen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
