Auswahlhilfe für Hochdruck-Gasregler für industrielle Gassysteme

Hochdruck-Gasregler sind unverzichtbare Komponenten in industriellen Gasanlagen. Sie gewährleisten einen kontrollierten und stabilen Gasdruck von Hochdruckquellen zu nachgeschalteten Anlagen. Ob in der Halbleiterfertigung, der chemischen Verarbeitung, in Laboren, beim Schweißen, in der pharmazeutischen Produktion oder bei der Verteilung von Spezialgasen – der richtige Regler kann die Prozessstabilität, die Betriebssicherheit, die Gasnutzung und die Zuverlässigkeit der Anlagen verbessern.

Die Auswahl eines Hochdruck-Gasreglers ist komplexer als die bloße Anpassung von Ein- und Ausgangsdruck. Gasart, Druckbereich, Durchflussrate, Werkstoffe, Temperatur, Anschlussart, Dichtheitsanforderungen, Reinheit und Regelungskonfiguration müssen berücksichtigt werden. Ein falsch gewählter Regler kann Druckinstabilität, Verunreinigungen, übermäßigen Gasverbrauch oder vorzeitigen Bauteilausfall verursachen.

Dieser Leitfaden erläutert die wichtigsten Faktoren, die Ingenieure und Einkaufsteams bei der Auswahl von Hochdruck-Gasreglern für industrielle Gasanlagen berücksichtigen sollten.

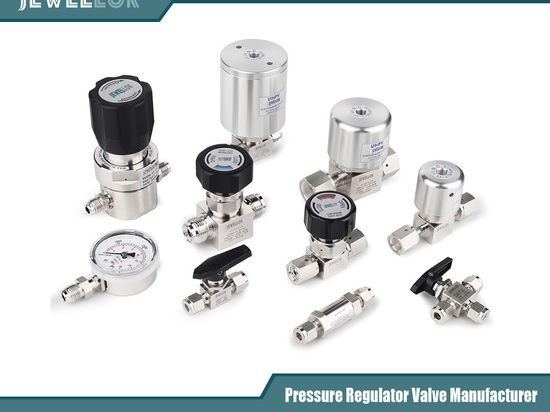

Druckregler und Druckreduzierventil

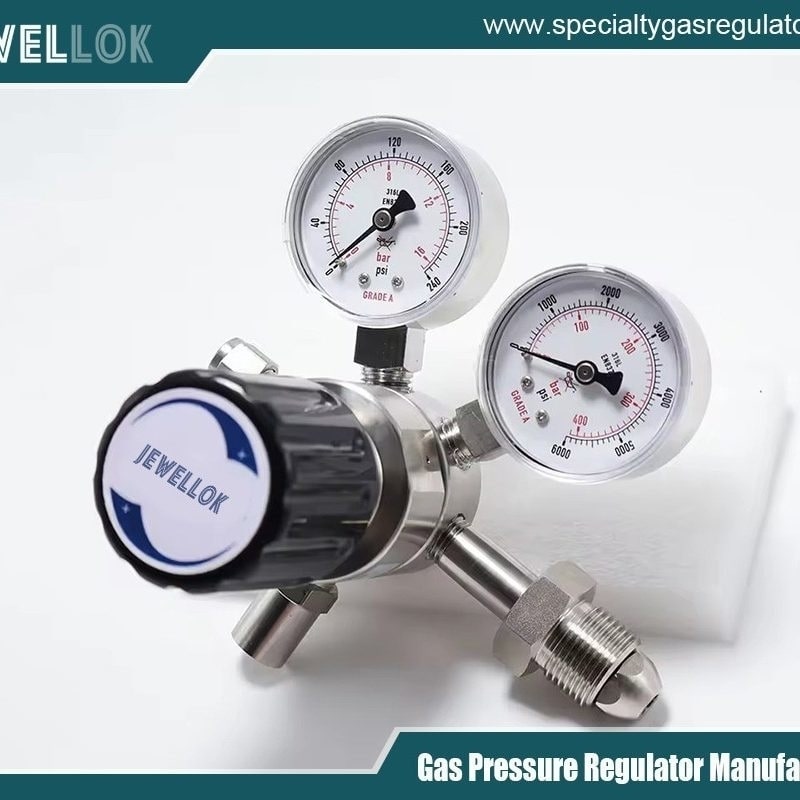

Was ist ein Hochdruck-Gasregler?
Ein Hochdruckgasregler ist ein Druckregelgerät, das dazu dient, den Gasdruck von einer Hochdruckquelle auf einen niedrigeren, kontrollierten nachgelagerten Druck zu reduzieren.

Industriegase können in Flaschen, Tankwagen, Lagertanks oder anderen Hochdruckversorgungssystemen gelagert werden. Der Eingangsdruck kann je nach Gasart und Anwendung erheblich variieren. Ein Druckregler hält den erforderlichen Nachdruck auch bei Änderungen des Versorgungsdrucks oder schwankendem Gasbedarf aufrecht.

Ein typischer Hochdruck-Gasregler besteht aus:

Hochdruckeinlass
Niederdruckausgang
Druckregelungsmechanismus
Membran oder Sensorelement
Ventilsitz und Ventilkegel
Einstellmechanismus
Manometer oder Drucksensoren
Entlastungs- oder Sicherheitskomponenten, falls erforderlich
Für anspruchsvolle industrielle Anwendungen können Regler auch eine zweistufige Druckreduzierung, integrierte Absperrventile, Spülanschlüsse, Filter oder eine elektronische Druckregelung umfassen.

Warum die richtige Reglerwahl wichtig ist
Die Druckregelung beeinflusst unmittelbar die Leistung nachgeschalteter Anlagen. Ein zu kleiner Regler kann den Durchfluss einschränken und einen übermäßigen Druckabfall verursachen. Ein Regler mit unzureichenden Regeleigenschaften kann bei Durchflussänderungen zu instabilen Ausgangsdrücken führen.

Bei Anwendungen in der Halbleiterindustrie und der fortgeschrittenen Fertigung ist die Druckstabilität besonders wichtig, da Prozessgase empfindlichen Anlagen wie CVD-, PVD-, ALD- und Ätzsystemen zugeführt werden können.

Bei korrosiven, giftigen, entzündlichen oder hochreinen Gasen sind Materialverträglichkeit und leckagefreie Konstruktion gleichermaßen wichtig.

Die wichtigsten Ziele bei der Auswahl eines Regulierungsorgans sind daher:

Für einen stabilen Abwärtsdruck sorgen.
Den erforderlichen Eingangsdruck sicher handhaben.
Sorgen Sie für ausreichende Durchflusskapazität.
Minimieren Sie interne und externe Leckagen.
Verunreinigungen des Gasstroms verhindern.
Sicherstellen, dass die Kompatibilität mit dem Prozessgas gegeben ist.
Gewährleisten Sie eine zuverlässige Leistung unter den erwarteten Betriebsbedingungen.
1. Bestimmen Sie die Gasart
Der erste Schritt besteht darin, das zu kontrollierende Gas zu identifizieren.

Verschiedene Gase weisen unterschiedliche physikalische und chemische Eigenschaften auf. Molekulargewicht, Korrosivität, Toxizität, Entflammbarkeit, Oxidationseigenschaften und Kompatibilität mit Reglermaterialien können allesamt Einfluss auf die Konstruktion haben.

Zu den gängigen Industriegasen gehören:

Stickstoff (N₂)
Sauerstoff (O₂)
Argon (Ar)
Helium (Er)
Wasserstoff (H₂)
Kohlendioxid (CO₂)
Ammoniak (NH₃)
Silan (SiH₄)
Chlorhaltige Gase
Spezialgase für Halbleiterprozesse
Für Inertgase werden üblicherweise Regler aus Edelstahl verwendet. Reaktive oder korrosive Gase erfordern unter Umständen speziell ausgewählte medienberührende Werkstoffe und Oberflächenbehandlungen.

Für Anwendungen mit hohen Reinheitsgraden sollte die interne Konstruktion die Partikelerzeugung, Adsorption, das Totvolumen und potenzielle Verunreinigungen minimieren.

Prüfen Sie stets die chemische Verträglichkeit zwischen dem Gas und allen medienberührten Bauteilen, einschließlich Membran, Ventilsitz, Gehäuse, Dichtungen und Anschlüssen.

2. Überprüfen Sie den maximalen Eingangsdruck
Der maximale Eingangsdruck ist eine der wichtigsten Spezifikationen.

Ein Regler muss für den maximal möglichen Vordruck ausgelegt sein, nicht nur für den normalen Betriebsdruck.

Wenn beispielsweise eine Gasflasche direkt an den Regler angeschlossen ist, muss der Regler in der Lage sein, den maximalen Fülldruck der Flasche und die entsprechenden Temperaturbedingungen zu bewältigen.

Wichtige Spezifikationen sind:

Maximaler Eingangsdruck
Maximaler Ausgangsdruck
Maximal zulässiger Betriebsdruck
Beweisdruck
Berstdruck
Betriebstemperaturbereich
Ein angemessener Sicherheitsspielraum sollte gemäß den geltenden technischen Normen und der Systemauslegung berücksichtigt werden.

Bei industriellen Hochdruckgassystemen sollten Ingenieure den Regler niemals ausschließlich auf der Grundlage des durchschnittlichen Drucks im Normalbetrieb auswählen.

3. Wählen Sie den erforderlichen Ausgangsdruckbereich.
Der Ausgangsdruckbereich bestimmt, ob der Regler den erforderlichen nachgeschalteten Betriebsdruck liefern kann.

Gängige industrielle Anwendungen erfordern möglicherweise relativ niedrige Auslassdrücke, während spezialisierte Prozesssysteme unter Umständen viel höhere, kontrollierte Drücke benötigen.

Ein System kann beispielsweise Folgendes erfordern:

0–1 bar
0–4 bar
0–10 bar
0–25 bar
0–50 bar
Höhere Druckbereiche für spezielle Anwendungen
Der gewählte Regler sollte einen angemessenen Einstellbereich aufweisen und nicht ständig am äußersten Ende seiner Kapazität arbeiten.

Ein speziell für den Zieldruckbereich entwickelter Regler bietet im Allgemeinen eine bessere Regelungs- und Einstellempfindlichkeit.

4. Durchflussanforderungen bewerten
Die Druckangabe allein entscheidet nicht über die Eignung eines Reglers. Die Durchflusskapazität ist ebenso wichtig.

Der Regler muss einen ausreichenden Gasdurchfluss bei dem erforderlichen Ausgangsdruck ohne übermäßigen Druckabfall gewährleisten.

Wichtige strömungsbezogene Parameter sind:

Maximaler Durchfluss
Minimaler steuerbarer Durchfluss
Cv- oder Durchflusskoeffizient
Eingangsdruck
Ausgangsdruck
Gastemperatur
Molekulargewicht des Gases
Erforderliche Druckstabilität
Der Gasdurchfluss wird häufig in Einheiten wie SLPM, Nm³/h, SCFH oder kg/h angegeben.

Ingenieure sollten sowohl den normalen als auch den Spitzendurchflussbedarf bewerten.

Ein Regler, der nur nach dem durchschnittlichen Durchfluss ausgewählt wurde, kann bei gleichzeitigem Betrieb mehrerer nachgeschalteter Geräte eine schlechte Leistung erbringen.

5. Einstufige vs. zweistufige Regulierung in Betracht ziehen
Hochdruck-Gasregler sind üblicherweise in einstufigen und zweistufigen Ausführungen erhältlich.

Einstufige Regler
Ein einstufiger Regler reduziert den Eingangsdruck in einem einzigen Druckreduzierungsschritt auf den gewünschten Ausgangsdruck.

Vorteile sind:

Einfache Konstruktion
Kompakte Größe
Niedrigere Anschaffungskosten
Einfache Wartung
Einstufige Regler eignen sich für Anwendungen, bei denen die Eingangsdruckänderungen relativ gering sind und eine moderate Ausgangsdruckstabilität akzeptabel ist.

Zweistufige Regler
Ein zweistufiger Regler reduziert den Druck in zwei aufeinanderfolgenden Stufen.

Diese Konfiguration kann einen stabileren Auslassdruck gewährleisten, wenn der Zylinderdruck sinkt.

Die zweistufige Regulierung ist besonders dann sinnvoll, wenn:

Der Versorgungsdruck schwankt erheblich.
Ein stabiler Nachdruck ist wichtig.
Das System arbeitet über eine lange Zylinderwartungsperiode.
Druckschwankungen können die Prozessleistung beeinträchtigen.
Bei kritischen Gasversorgungssystemen kann ein zweistufiges Design dazu beitragen, den Einfluss von Schwankungen des Quelldrucks zu reduzieren.

6. Geeignete medienberührende Materialien auswählen
Die Materialauswahl ist für industrielle Gasregler von entscheidender Bedeutung.

Edelstahl 316L wird aufgrund seiner Festigkeit, Korrosionsbeständigkeit und Kompatibilität mit vielen Industrie- und Spezialgasen häufig für anspruchsvolle Gasanwendungen eingesetzt.

Je nach Anwendungsfall können auch andere Materialien verwendet werden für:

Ventilsitze
Diaphragmen
O-Ringe
Robben
Interne Komponenten
Für Anwendungen mit hochreinen Halbleitern können Regler aus sorgfältig kontrolliertem Edelstahl mit elektropolierten oder speziell bearbeiteten Innenflächen gefertigt sein.

Ziel ist es, Folgendes zu reduzieren:

Korrosion
Partikelerzeugung
Feuchtigkeitsspeicherung
Gasadsorption
Ausgasung
Metallische Verunreinigung
Die Materialauswahl sollte stets auf der Grundlage der tatsächlichen Gaschemie und der Betriebsbedingungen erfolgen.

7. Membran- vs. Kolbensensorik
Der Erfassungsmechanismus beeinflusst die Reglerleistung.

Membranregler nutzen eine flexible Membran, um den nachgelagerten Druck zu erfassen und das Ventil zu steuern.

Zu den Vorteilen können gehören:

Hohe Empfindlichkeit
Gute Druckregelung
Geringe Reibung
Reduziertes Kontaminationsrisiko
Geeignete Leistung für hochreine Gassysteme
Kolbenregler bieten eine robuste Leistung bei höheren Drücken und in Anwendungen, bei denen Langlebigkeit Priorität hat.

Bei Reinstgassystemen werden häufig Membrankonstruktionen bevorzugt, da sie mit geeigneten Materialien und Herstellungsverfahren eine saubere und feinfühlige Druckregelung ermöglichen.

8. Anforderungen an hohe Reinheit berücksichtigen
Die Anforderungen an die Regulierung von Standard-Industriegasen und die Regulierung von Reinstgasen sind unterschiedlich.

In der Halbleiterfertigung und anderen kontaminationssensiblen Anwendungsbereichen müssen die Regulierungsbehörden möglicherweise strenge Anforderungen erfüllen hinsichtlich:

Oberflächengüte
Innenreinigung
Heliumleckrate
Partikelerzeugung
Feuchtigkeitskontrolle
Totvolumen
Materialverträglichkeit
Internes Volumen
Hochreine Regler werden typischerweise unter Verwendung kontrollierter Prozesse hergestellt und speziell für Gasanwendungen gereinigt.

In Reinstgasversorgungssystemen werden häufig Komponenten aus Edelstahl 316L mit hochwertiger Innenbearbeitung eingesetzt.

Die Ausführung der Verbindungen ist ebenfalls wichtig. Verbindungen vom Typ VCR werden in Reinstgassystemen häufig eingesetzt, da sie bei sachgemäßer Installation eine zuverlässige Metall-auf-Metall-Abdichtung gewährleisten.

9. Leckageleistung bewerten
Leckagen stellen ein großes Problem in Hochdruckgassystemen dar.

Äußere Leckagen können Sicherheitsrisiken bergen, während innere Leckagen zu Druckinstabilität oder unerwünschtem Gasaustausch führen können.

Bei giftigen, ätzenden, entzündlichen oder teuren Spezialgasen ist die Minimierung von Leckagen besonders wichtig.

Je nach Anwendung können Hersteller die Helium-Leckprüfung und die Leckageleistung anhand von Werten wie den folgenden spezifizieren:

<1 × 10⁻⁹ scc/sec He

Die tatsächlich zulässige Leckagevorgabe sollte jedoch anhand der Gasart, des Drucks, der Sicherheitsanforderungen und der geltenden Normen des Systems bestimmt werden.

Gehen Sie nicht davon aus, dass alle Regler die gleiche Leckageleistung aufweisen. Fordern Sie beim Kauf von Reglern für kritische Anwendungen dokumentierte Prüfspezifikationen an.

10. Wählen Sie die richtigen Verbindungen aus
Der Regler muss dem Anschlussstandard des Gassystems entsprechen.

Gängige Verbindungstypen sind:

NPT
BSP
VCR
Rohrverschraubungen
Klemmringverschraubungen
Flanschverbindungen
Hochreine Halbleitersysteme verwenden häufig metallversiegelte Verbindungen, wie sie beispielsweise bei Videorecordern üblich sind.

Die Anschlussgröße sollte dem erforderlichen Durchfluss entsprechen. Ein zu kleiner Anschluss kann unnötige Druckverluste verursachen.

Bei der Planung einer industriellen Gasanlage sollte die Kompatibilität der Anschlüsse an Zylindern, Reglern, Ventilen, Gasverteilern, Verteilerrohren, Rohrleitungen und nachgeschalteten Geräten sichergestellt werden.

11. Druckmessgeräte und Überwachung in Betracht ziehen
Ein Regler kann mit einem oder mehreren Manometern ausgestattet sein.

Zu den typischen Konfigurationen gehören:

Einlassdruckmesser
Auslassdruckmesser
Digitaler Drucksensor
Drucktransmitter
Schnittstelle zur Fernüberwachung
Das Einlassmanometer ermöglicht es dem Bediener, den Quelldruck zu überwachen, während das Auslassmanometer den Druck bestätigt, der den nachgeschalteten Geräten zugeführt wird.

Bei automatisierten Gasversorgungssystemen können Drucktransmitter Echtzeitdaten an eine SPS, ein Steuerungssystem oder eine Anlagenüberwachungsplattform liefern.

Dies ist besonders wertvoll in Halbleiterfabriken und automatisierten Prozessgassystemen, wo eine kontinuierliche Drucküberwachung erforderlich ist.

12. Temperatur- und Umgebungsbedingungen
Die Temperatur kann die Leistung des Reglers beeinflussen.

Gasdruck, Materialeigenschaften, Verhalten von Elastomeren und Fließeigenschaften können sich mit der Temperatur ändern.

Bevor Sie einen Regler auswählen, sollten Sie Folgendes klären:

Normale Betriebstemperatur
Minimale Temperatur
Maximale Temperatur
Umgebungsbedingungen
Installationsort
Potenzielle thermische Zyklen
Bei Außeninstallationen benötigt der Regler möglicherweise zusätzlichen Schutz vor Witterungseinflüssen und extremen Temperaturen.

Für Anwendungen mit kryogenen oder Tieftemperaturgasen sind die Spezifikationen von Standardreglern möglicherweise nicht ausreichend, und es kann Spezialausrüstung erforderlich sein.

13. Druckstabilität und Durchbiegung
Ein Regler gewährleistet nicht unbedingt bei jeder Durchflussrate exakt den gleichen Ausgangsdruck.

Mit zunehmendem Durchfluss stromabwärts kann der Auslassdruck sinken. Dieses Phänomen ist allgemein als Reglerabsenkung bekannt.

Für allgemeine industrielle Anwendungen kann ein mäßiger Durchhang akzeptabel sein.

Bei Anwendungen mit Präzisionsprozessen kann die Druckstabilität jedoch von entscheidender Bedeutung sein.

Beim Vergleich von Reglern sollten Ingenieure Leistungskurven prüfen, die den Auslassdruck in Abhängigkeit vom Durchfluss unter definierten Einlassdruckbedingungen darstellen.

Dies ermöglicht ein realistischeres Verständnis der Reglerleistung als die alleinige Betrachtung des Nenndruckbereichs.

14. Sicherheitsmerkmale für industrielle Gassysteme
Die Sicherheit sollte zusammen mit der Druckregelungsleistung betrachtet werden.

Je nach Anwendung kann ein Hochdruckgasreglersystem Folgendes umfassen:

Druckbegrenzungsventile
Absperrventile
Ventile prüfen
Überstromschutz
Spülanschlüsse
Entlüftungsleitungen
Zweizylinder-Umschaltsysteme
Gasdetektion
Automatische Abschaltung
Der Regler allein sollte nicht als einzige Sicherheitsvorrichtung betrachtet werden. Ein vollständiges Gasversorgungssystem erfordert geeignete technische Kontrollen, druckfeste Komponenten, Belüftung, gegebenenfalls Gasdetektion und dem jeweiligen Gasrisiko angemessene Verfahren.

Anwendungen von Hochdruck-Gasreglern
Hochdruck-Gasregler finden in vielen Branchen Anwendung.

Halbleiterfertigung
Anwendungen:

Gasschränke
Gasversorgungssysteme
CVD
ALD
Radierung
Implantation
Spezialgasverteilung
Druckstabilität und Kontaminationskontrolle sind von besonderer Bedeutung.

Chemikalienverarbeitung
Regler steuern die in Reaktoren, Mischsystemen und Anlagen zur chemischen Produktion verwendeten Prozessgase.

Pharmazeutische Herstellung
Die Zufuhr von sauberem Gas und ein stabiler Druck können Fertigungs- und Laborprozesse unterstützen, bei denen die Reinheit des Gases von Bedeutung ist.

Schweißen und Metallverarbeitung
Industriegase wie Argon, Sauerstoff, Kohlendioxid und Schutzgasgemische erfordern eine kontrollierte Zufuhr zu Schweiß- und Schneidgeräten.

Laboratories
Forschungseinrichtungen verwenden Regler für komprimierte Gase, Analysegeräte, Kalibriergase und spezielle experimentelle Systeme.

Häufige Fehler bei der Auswahl eines Hochdruck-Gasreglers
Bei der Auswahl von Reglern treten häufig verschiedene Fehler auf.

Fehler 1: Auswahl nur nach Druck.
Ein Regler kann zwar einen ausreichenden Nenndruck aufweisen, aber eine unzureichende Durchflusskapazität besitzen.

Fehler 2: Die Gasverträglichkeit ignorieren.
Für Stickstoff geeignete Werkstoffe sind möglicherweise nicht für korrosive oder reaktive Gase geeignet.

Fehler 3: Verwendung eines Standardreglers für Anwendungen mit ultrahoher Reinheit.
Universalregler können zu unzulässigen Verunreinigungen führen.

Fehler 4: Die Nachfragespitzen ignorieren.
Der normale Durchfluss stellt nicht unbedingt die maximale Systemanforderung dar.

Fehler 5: Die falsche Verbindung wählen.
Falsche Anschlussnormen können zu Installationsproblemen und Leckagerisiken führen.

Fehler 6: Nichtberücksichtigung des Druckabfalls.
Ein Regler mag bei einer bestimmten Durchflussrate geeignet erscheinen, aber bei höherem Bedarf instabil werden.

Checkliste zur Auswahl von Hochdruck-Gasreglern
Vor dem Kauf eines Reglers sollten Sie die folgenden Parameter überprüfen:

Parameter Auswahlkriterium
Gasart Chemische Kompatibilität bestätigen.
Maximaler Eingangsdruck Muss dem Systemdruck gerecht werden
Ausgangsdruck Passend für den erforderlichen Betriebsbereich
Fließrate Normal- und Spitzenbedarf einbeziehen
Regulierungsstufen Einstufig oder zweistufig
Benetzte Materialien Kompatibel mit Prozessgas
Membran Auswahl nach Reinheit und Druck
Leckrate Sicherheitsanforderungen an das Matching-System
Verbindungen schaffen NPT, BSP, VCR, Rohr usw.
Temperatur Betriebsbereich bestätigen
Sauberkeit Erforderlich für hochreine Anwendungen
Drucküberwachung Messgerät, Sensor oder Sender
Zertifizierungen Prüfen Sie die geltenden Standards
Wartung Berücksichtigen Sie die Wartungsfreundlichkeit und die Verfügbarkeit von Ersatzteilen.

Hochdruck-Gasregelventile für industrielle Anwendungen
Fazit
Die Wahl des richtigen Hochdruck-Gasreglers ist eine wichtige technische Entscheidung für jedes industrielle Gassystem. Der richtige Regler muss mehr leisten als nur den Druck zu reduzieren. Er muss eine stabile Regelung, ausreichenden Durchfluss, zuverlässige Abdichtung, geeignete Materialverträglichkeit und einen sicheren Betrieb unter den tatsächlichen Bedingungen des Gassystems gewährleisten.

Für Standardanwendungen in der Industrie sind Druckbereich, Durchflusskapazität, Gasverträglichkeit, Anschlussart und Sicherheitsmerkmale die wichtigsten Kriterien. Bei Anwendungen in der Halbleiter-, Pharma- und anderen Hochreinheitsindustrie sollten Ingenieure zusätzlich die Oberflächenbeschaffenheit, die Reinheit, das Totvolumen, die Leckagebeständigkeit, die Membrankonstruktion und die Anschlusstechnik bewerten.

Ein systematischer Auswahlprozess kann dazu beitragen, Druckinstabilität, Verunreinigungen, vorzeitigen Bauteilausfall und unnötige Betriebskosten zu vermeiden.

Für kritische Anwendungen wird empfohlen, dem Reglerhersteller vor der Auswahl des endgültigen Modells die vollständigen Betriebsparameter mitzuteilen – einschließlich Gasart, maximaler Eingangsdruck, erforderlicher Ausgangsdruck, Durchflussrate, Temperatur, Reinheitsanforderungen und Anschlussspezifikationen.

Ein sachgemäß ausgewählter Hochdruck-Gasregler kann eine zuverlässige Grundlage für ein sicheres, stabiles und effizientes industrielles Gasversorgungssystem bilden.

Weitere Informationen zur Auswahlhilfe für industrielle Gasanlagen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
