Zukunftstrends in der CVD-Gasvorläufer-Zuführungstechnologie für die fortgeschrittene Halbleiterfertigung

Zukunftstrends in der CVD-Gasvorläufer-Zuführungstechnologie für die fortgeschrittene Halbleiterfertigung

Die chemische Gasphasenabscheidung (CVD) ist eine Schlüsseltechnologie zur Herstellung hochwertiger Dünnschichten für Anwendungen in der Halbleiter-, Photovoltaik-, MEMS-, Display- und Materialwissenschaft. Mit der Miniaturisierung von Bauelementen und den steigenden Anforderungen an die Prozesse wird die Leistungsfähigkeit des CVD-Prozesses nicht mehr allein durch die Abscheidungskammer bestimmt. Das Gasvorläufersystem ist zu einer ebenso wichtigen Komponente geworden, um stabile Abscheidungsraten, homogene Filmeigenschaften, hohe Reinheit und eine zuverlässige Produktion zu gewährleisten.

Die CVD-Vorläufertechnologie entwickelt sich rasant weiter, bedingt durch mehrere wichtige Trends: zunehmende Komplexität der Vorläufer, Anforderungen an höchste Reinheit, strengere Prozesskontrolle, geringerer Vorläuferverbrauch, Digitalisierung, Automatisierung und die Entwicklung neuer Halbleitermaterialien. Zukünftige Systeme müssen reaktive und mitunter temperaturempfindliche Vorläufer mit extrem hoher Genauigkeit zuführen und gleichzeitig Verunreinigungen, Totvolumen, Partikelbildung und Prozessvariabilität minimieren.

Dieser Artikel untersucht die wichtigsten technologischen Trends, die die Zukunft von CVD-Gasvorläufersystemen prägen werden, und erklärt, wie sich diese Entwicklungen auf Halbleiterfertigungsanlagen und die industrielle Gasinfrastruktur auswirken können.

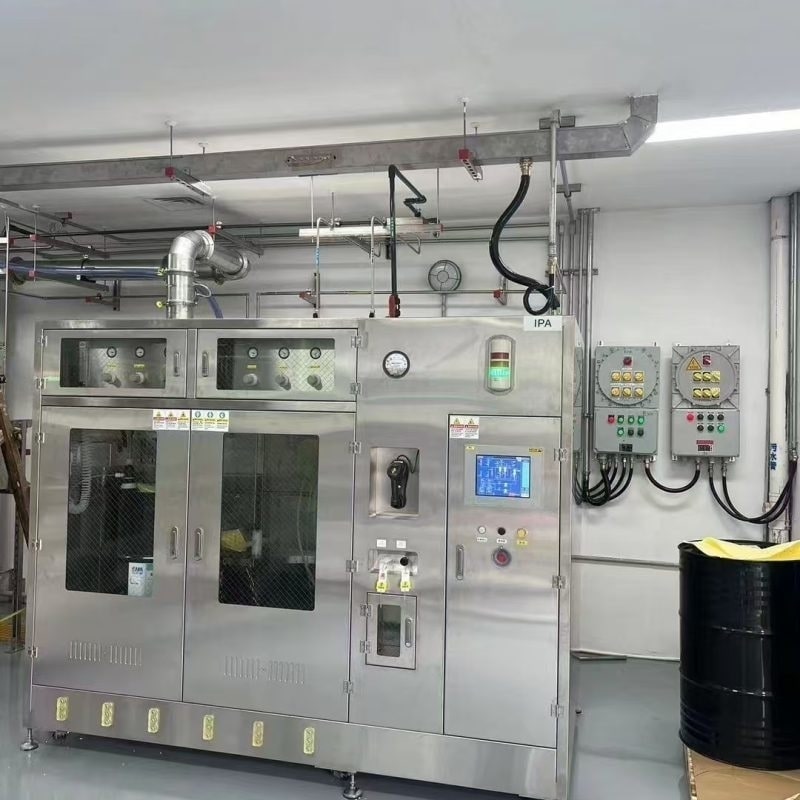

Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
1. Steigende Nachfrage nach Vorläuferlieferungen mit ultrahoher Reinheit
Einer der wichtigsten Trends bei der CVD-Gaszufuhr ist die kontinuierliche Verbesserung der Gasreinheit. Moderne Halbleiterprozesse reagieren äußerst empfindlich auf Spurenverunreinigungen. Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe, metallische Verunreinigungen, Partikel und andere Kontaminanten können die Filmqualität und die Leistungsfähigkeit der Bauelemente negativ beeinflussen.

Zukünftige Vorläufer-Zufuhrsysteme werden daher zunehmend auf Komponenten von ultrahoher Reinheit zurückgreifen, darunter Hochleistungsregler, Membranventile, Filter, Massenflussregler, Armaturen, Schläuche und geschweißte Rohrleitungen.

Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Kompatibilität mit Halbleitergasanwendungen voraussichtlich weiterhin ein wichtiger Werkstoff für Reinstgassysteme bleiben. Fortschrittliche Materialbearbeitungsverfahren wie Elektropolieren, Oberflächenpassivierung und kontrollierte Schweißtechnologien können oberflächenbedingte Verunreinigungen weiter reduzieren.

Darüber hinaus wird die Qualität der inneren Oberfläche zunehmend an Bedeutung gewinnen. Eine geringere Oberflächenrauigkeit kann Adsorptions- und Desorptionseffekte reduzieren, während eine optimierte innere Geometrie die Partikelansammlung minimieren und die Reinigungsfähigkeit des Systems verbessern kann.

Zukünftige CVD-Vorläuferfördersysteme werden verstärkt auf Dichtheit achten. Hochintegrierte Membranventile, orbitalgeschweißte Verbindungen und Helium-Dichtheitsprüfungen tragen dazu bei, die Systemintegrität über lange Produktionszyklen hinweg zu gewährleisten.

2. Fortschrittliche Bereitstellung von Vorstufen mit niedrigem Dampfdruck
Herkömmliche CVD-Verfahren nutzen häufig gasförmige Vorläuferstoffe, die sich relativ einfach durch Druckregelung und Massenstromregulierung zuführen lassen. Neuere Abscheidungsverfahren setzen jedoch zunehmend auf flüssige oder feste Vorläuferstoffe mit niedrigem Dampfdruck.

Dies stellt die konventionellen Gasversorgungsarchitekturen vor erhebliche Herausforderungen.

Zukünftige Vorläuferzuführungssysteme werden zunehmend Verdampfungstechnologien, beheizte Zuleitungen, Quellentemperaturregelung, Trägergasmanagement und fortschrittliche Druckregelung integrieren. Ziel ist es, eine stabile Vorläuferdampfkonzentration zu erzeugen und diese mit minimalen Schwankungen in die Prozesskammer zu leiten.

Die Temperaturregelung ist von besonderer Bedeutung. Ist die Vorläufertemperatur zu niedrig, kann es in der Zuleitung zu Kondensation kommen. Ist sie zu hoch, kann sich der Vorläufer vorzeitig zersetzen oder unerwünschte Reaktionsprodukte bilden.

Als Folge davon werden CVD-Gasversorgungssysteme der nächsten Generation voraussichtlich über ausgefeiltere Architekturen für das Wärmemanagement verfügen, darunter unabhängig gesteuerte Heizzonen, Temperatursensoren, Isolierung und vorausschauende Temperaturregelung.

3. Präzisere Massenstrom- und Druckregelung
Mit der fortschreitenden Miniaturisierung von Halbleiterstrukturen verringern sich die Prozessfenster. Geringfügige Abweichungen im Vorläuferfluss können die Abscheidungsrate, die Schichtdicke, die Zusammensetzung und die Gleichmäßigkeit beeinflussen.

Massenflussregler (MFCs) werden sich daher kontinuierlich weiterentwickeln, um höhere Genauigkeit, schnellere Reaktionszeiten und verbesserte Wiederholgenauigkeit zu erreichen. Zukünftige Systeme könnten Hochleistungs-MFCs mit intelligenten Druckreglern und Echtzeit-Prozessüberwachung kombinieren.

Anstatt Druck und Durchfluss als unabhängige Parameter zu behandeln, koordinieren moderne Systeme diese dynamisch. Die Regelung vergleicht kontinuierlich die Ist-Prozessbedingungen mit den Sollwerten und passt Ventile, Regler oder Durchflussregler automatisch an.

Diese geschlossene Regelkreisarchitektur kann dazu beitragen, Änderungen des Quelldrucks, der Temperatur, des Vorläuferverbrauchs und der nachgelagerten Prozessbedingungen auszugleichen.

Bei der Halbleiterfertigung in großen Stückzahlen kann eine verbesserte Regelungsstabilität zu einer besseren Wafer-zu-Wafer-Konsistenz und geringeren Prozessschwankungen führen.

4. Intelligente und automatisierte Gasversorgungssysteme
Die Automatisierung wird ein weiteres prägendes Merkmal zukünftiger Technologien zur Verabreichung von CVD-Vorläuferstoffen sein.

Konventionelle Gasanlagen erfordern unter Umständen die manuelle Überwachung von Druck, Ventilstatus, Quellenbedingungen und Alarmen durch das Bedienpersonal. Moderne Systeme setzen zunehmend auf automatisierte Steuerung mittels speicherprogrammierbarer Steuerungen (SPS), industrieller Kommunikationsnetzwerke, Sensoren und zentralisierter Überwachungsplattformen.

Ein intelligentes Vorläuferdosierungssystem kann Parameter wie die folgenden überwachen:

Quellendruck
Leitungsdruck
Vorläufertemperatur
Fließrate
Ventilstellung
Leckerkennungsstatus
Filterbedingung
Gasverbrauch
Schranktemperatur
Systemalarmstatus
Die gesammelten Daten können analysiert werden, um anormale Betriebsbedingungen zu erkennen, bevor sie zu größeren Geräteproblemen führen.

Vorausschauende Wartung ist ein weiterer potenzieller Vorteil. Beispielsweise können ungewöhnliches Druckverhalten oder ein erhöhter Strömungswiderstand auf ein Filterproblem, einen Ventilverschleiß oder eine instabile Versorgung hinweisen. Durch frühzeitige Erkennung lassen sich ungeplante Ausfallzeiten reduzieren und die Anlagenverfügbarkeit verbessern.

5. Modulare Architektur für die Bereitstellung von Vorläufern
Ein weiterer aufkommender Trend ist das modulare Systemdesign. Halbleiterhersteller benötigen zunehmend flexible Produktionsplattformen, die verschiedene Prozesse und Vorläuferkombinationen unterstützen können.

Ein modulares Gasversorgungssystem kann die Gesamtarchitektur in funktionale Module unterteilen, wie z. B. Quellmodule, Druckregelungsmodule, Verdampfungsmodule, Spülmodule, Verteilungsmodule und Überwachungsmodule.

Dieser Ansatz bietet mehrere Vorteile. Technische Änderungen lassen sich effizienter umsetzen, und standardisierte Module vereinfachen Fertigung, Prüfung, Installation und Wartung.

Durch Modularisierung können Gerätehersteller auch kundenspezifische Lösungen entwickeln, ohne das Gassystem für jede Anwendung komplett neu gestalten zu müssen.

Für CVD-Anlagen, die in Forschungs- und Entwicklungsumgebungen eingesetzt werden, sind modulare Architekturen besonders wertvoll, da sich die Prozessanforderungen häufig ändern können, wenn neue Materialien und Beschichtungsrezepte eingeführt werden.

6. Stärkerer Fokus auf die Effizienz der Vorläufernutzung
Die Kosten für Vorläufermaterialien können einen erheblichen Teil der Betriebskosten moderner Abscheidungsprozesse ausmachen. Die Verbesserung der Vorläuferausnutzung wird daher zu einem wichtigen technischen Ziel.

Zukünftige Systeme werden versuchen, unnötige Vorläuferverluste durch optimierte Leitungsvolumina, verbesserte Ventilsequenzierung, kürzere Förderwege und genauere Durchflussregelung zu reduzieren.

Fortgeschrittene Spülstrategien können auch dazu beitragen, Restvorläuferstoffe zu reduzieren, ohne unnötig große Mengen an Spülgas zu verbrauchen.

Die Reduzierung des Totvolumens wird besonders wichtig. Große interne Volumina können die benötigte Menge an Vorläufermaterial zur Erreichung stabiler Prozessbedingungen erhöhen und das Risiko einer Kreuzkontamination zwischen den Prozessschritten steigern.

Ingenieure werden daher zunehmend die Geometrie von Bauteilen, Rohrleitungsführungen, Ventilkonfigurationen und Verteilerkonstruktionen optimieren, um unnötiges Innenvolumen zu minimieren.

7. Verbesserte Sicherheit für reaktive und gefährliche Vorläuferstoffe
Viele CVD-Vorläuferstoffe sind reaktiv, toxisch, korrosiv, pyrophor oder anderweitig gefährlich. Mit zunehmender Komplexität der Vorläuferchemie gewinnt die Sicherheitstechnik weiter an Bedeutung.

Gasschränke und Vorläuferversorgungssysteme werden zunehmend mehrere Schutzebenen umfassen, darunter automatische Absperrventile, Drucküberwachung, Leckageerkennung, Abgasmanagement, Spülsysteme und Notfallisolierung.

Die Systemarchitektur sollte so ausgelegt sein, dass abnormale Zustände vordefinierte Sicherheitsreaktionen auslösen. Beispielsweise können Überdruck, unerwarteter Durchfluss, Temperaturabweichungen oder festgestellte Leckagen automatische Isolationsverfahren initiieren.

Gasversorgungsanlagen werden zunehmend in die Sicherheitssysteme der Anlagen integriert. Dadurch entsteht eine koordinierte Sicherheitsarchitektur, die Prozessanlagen, Gasschränke, Anlagenüberwachung, Abgassysteme und Notfallinfrastruktur miteinander verbindet.

8. Digitale Vernetzung und Integration von Industrie 4.0
Das zukünftige CVD-Vorläuferzuführungssystem wird nicht als isoliertes mechanisches Subsystem funktionieren. Es wird zunehmend Teil einer vernetzten Fertigungsumgebung werden.

Industrielle Kommunikationsprotokolle ermöglichen es Gasversorgungsanlagen, Daten mit Prozesswerkzeugen, Fabrikautomatisierungssystemen, Fertigungsmanagementsystemen und Facility-Management-Plattformen auszutauschen.

Digitale Vernetzung ermöglicht Herstellern Echtzeit-Einblicke in den Verbrauch von Vorprodukten, den Zustand der Anlagen, Alarme, Wartungsanforderungen und Prozesstrends.

Historische Daten können auch die Prozessoptimierung unterstützen. Ingenieure können Korrelationen zwischen der Stabilität des Vorläuferflusses, Druckschwankungen, Temperaturänderungen und der Abscheidungsleistung analysieren.

Mit der Zeit kann dieser datengetriebene Ansatz zu einer intelligenteren Prozessentwicklung und Anlagenoptimierung beitragen.

9. KI-gestützte Überwachung und vorausschauende Steuerung
Künstliche Intelligenz und maschinelles Lernen könnten für Vorläufer-Verabreichungssysteme zunehmend an Bedeutung gewinnen.

Ein herkömmliches Steuerungssystem arbeitet typischerweise nach vordefinierten Parametern und einer festgelegten Steuerungslogik. Ein KI-gestütztes System hingegen kann große Mengen an historischen und Echtzeitdaten analysieren, um Muster zu erkennen, die mit Geräteverschleiß oder Prozessinstabilität zusammenhängen.

Ein System könnte beispielsweise subtile Änderungen im Druckverhalten oder im Ventilverhalten erkennen, die mit einfachen, schwellenwertbasierten Alarmen nur schwer zu identifizieren sind.

KI-basierte Vorhersagemodelle könnten potenziell den Verschleiß von Bauteilen abschätzen, Wartungspläne optimieren und Betriebsparameter empfehlen.

Künstliche Intelligenz wird jedoch grundlegende technische Steuerungsmechanismen nicht ersetzen. Sicherheitskritische Funktionen sollten weiterhin auf deterministischer Steuerungslogik, validierter Hardware und etablierten technischen Normen basieren. KI dient vielmehr als zusätzliche Überwachungs- und Optimierungsebene.

10. Entwicklung neuer Materialien und fortschrittlicher Vorläufer
Die Weiterentwicklung von Halbleitermaterialien wird auch weiterhin Innovationen bei der Bereitstellung von CVD-Vorläufermaterialien vorantreiben.

Fortschrittliche Geräte benötigen möglicherweise zunehmend komplexere Materialien und Mehrschichtstrukturen, darunter High-k-Dielektrika, Metallfilme, Barriereschichten, Verbindungshalbleiter und andere speziell entwickelte Dünnschichtsysteme.

Bei diesen Anwendungen können Vorläuferstoffe mit unterschiedlichem Dampfdruck, unterschiedlichen Zersetzungseigenschaften, unterschiedlicher Korrosivität und unterschiedlicher thermischer Stabilität zum Einsatz kommen.

Folglich müssen zukünftige Verabreichungssysteme chemisch flexibler gestaltet werden. Die Auswahl der Komponentenmaterialien, die Ventilkonstruktion, die Oberflächenbehandlung, die Heizsysteme und die Dichtungstechnologien müssen allesamt entsprechend der spezifischen Vorläuferchemie bewertet werden.

Dieser Trend wird die Bedeutung anwendungsspezifischer Entwicklungen erhöhen, anstatt sich ausschließlich auf standardisierte Gaszufuhrkonfigurationen zu verlassen.

11. Schnellere Qualifizierung und Werksintegration
Halbleiterfabriken benötigen eine hohe Anlagenzuverlässigkeit und planbare Installationsabläufe. Zukünftige CVD-Vorläufersysteme werden daher zunehmend auf eine schnellere Qualifizierung und Integration ausgelegt sein.

Vor dem Versand der Geräte können Werksabnahmetests, Helium-Dichtheitsprüfungen, Druckprüfungen, Durchflussprüfungen, Reinheitsprüfungen und automatisierte Funktionstests durchgeführt werden.

Durch die Montage auf einem Rahmen und die Vormontage der Gasliefermodule kann die Installationszeit beim Kunden weiter verkürzt werden.

Digitale Dokumentation und Gerätedaten können die Rückverfolgbarkeit ebenfalls verbessern. Seriennummern von Komponenten, Testergebnisse, Kalibrierungsaufzeichnungen und Wartungsinformationen können elektronisch gespeichert und einzelnen Systemen zugeordnet werden.

Dieser Ansatz kann die Inbetriebnahme und das langfristige Anlagenmanagement vereinfachen.

12. Die Zukunft der CVD-Vorläuferlieferung
Mit Blick auf die Zukunft wird die CVD-Gasvorläufer-Zuführungstechnologie präziser, intelligenter, kompakter, modularer und anwendungsspezifischer werden.

Die nächste Generation von Systemen wird voraussichtlich Komponenten für die Handhabung von Flüssigkeiten mit ultrahoher Reinheit mit fortschrittlichem Wärmemanagement, Hochgeschwindigkeits-Durchflussregelung, automatisierten Sicherheitsfunktionen, Echtzeitüberwachung und digitaler Vernetzung kombinieren.

Die erfolgreichsten Konstruktionen liefern nicht einfach nur Vorläufergas von Punkt A nach Punkt B. Sie bieten eine kontrollierte Umgebung, in der Vorläuferdruck, Temperatur, Durchfluss, Reinheit und Zufuhrzeitpunkt mit hoher Wiederholgenauigkeit gesteuert werden können.

Für Halbleiteranlagenhersteller bedeutet dies, dass die Gaszufuhrtechnik zunehmend in die Prozessentwicklung integriert werden muss. Ventilauswahl, Reglerleistung, Schlauchkonfiguration, Temperaturregelung, Automatisierung und Softwarearchitektur beeinflussen allesamt den finalen Abscheidungsprozess.

Gleichzeitig müssen die Lieferanten von hochreinen Gasversorgungskomponenten die Fertigungskonsistenz, die Oberflächenqualität, die Reinheit, die Testmöglichkeiten und den technischen Support verbessern.


Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
Fazit
Die zukünftige Technologie zur Zufuhr von CVD-Gasvorläufern wird von den Anforderungen der Halbleiterindustrie an höhere Reinheit, strengere Prozesskontrolle, größere Sicherheit, niedrigere Betriebskosten und intelligentere Fertigungssysteme bestimmt.

Komponenten aus hochreinem Edelstahl 316L, fortschrittliche Membranventile, Präzisionsdruckregler, intelligente Massenstromregelung, beheizte Vorläuferzufuhr, modulare Architekturen, automatisierte Sicherheitssysteme und digitale Überwachung werden zunehmend wichtiger.

Der Übergang von der konventionellen Gashandhabung hin zu einem intelligenten Vorläufermanagement ermöglicht es CVD-Systemen, zunehmend komplexe Materialien und engere Prozessfenster zu verarbeiten. Unternehmen, die in präzise Fluidsteuerung, fortschrittliche Automatisierung, zuverlässige Komponententechnologie und anwendungsspezifische Entwicklung investieren, sind besser gerüstet, um die Anforderungen der Halbleiterfertigung der nächsten Generation zu erfüllen.

Die Zukunft der CVD-Vorläuferzuführung wird letztlich nicht durch eine einzelne Komponente oder Technologie bestimmt. Sie liegt vielmehr in der Integration von Reinheit, Präzision, Wärmemanagement, Sicherheit, Automatisierung, Datenanalyse und Systemtechnik in eine hochzuverlässige Zuführungsplattform. Mit dem Fortschritt der Halbleiterprozesse wird dieser integrierte Ansatz zu einer entscheidenden Grundlage für die stabile, skalierbare und leistungsstarke Dünnschichtfertigung.
