Auswahl eines Membranventils mit ultrahoher Reinheit für die Zufuhr korrosiver Gase

Auswahl eines Membranventils mit ultrahoher Reinheit für die Zufuhr korrosiver Gase

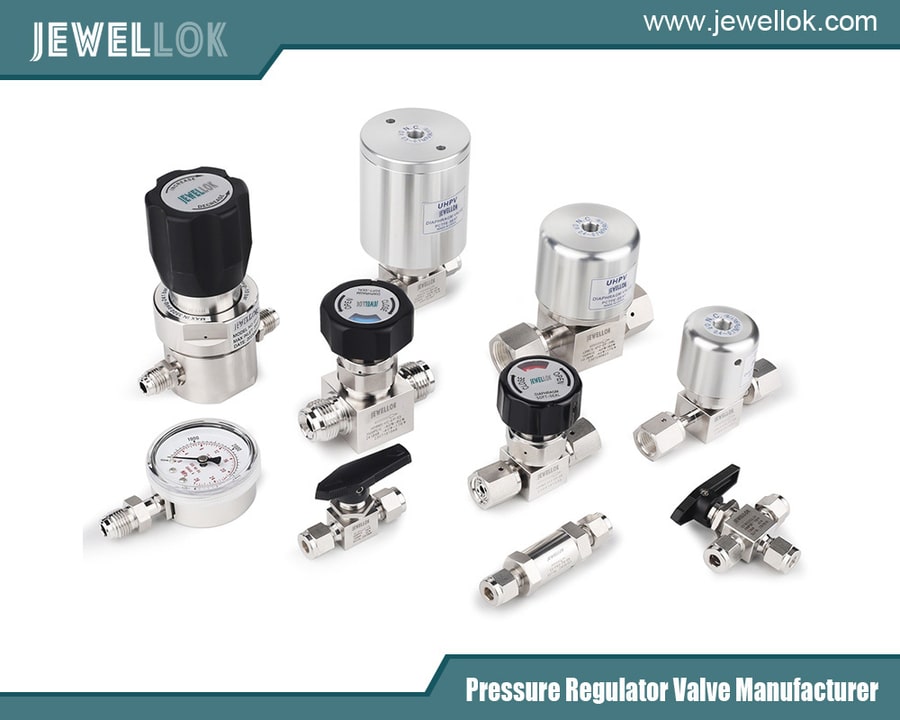

In der Halbleiterfertigung, der Photovoltaikproduktion, der Herstellung von Verbindungshalbleitern, der pharmazeutischen Verarbeitung und anderen Hightech-Branchen müssen korrosive Gase sicher, gleichmäßig und mit extrem geringer Kontamination zugeführt werden. Das Ventil ist eine der wichtigsten Komponenten im Gaszufuhrsystem, da es die Gasabsperrung, die Strömungswege, die Druckstabilität und die Prozessintegrität direkt steuert.

Bei korrosiven und hochreinen Gasen (UHP) reicht die Wahl eines herkömmlichen Industrieventils selten aus. Ventilmaterialien, Membrankonstruktion, Oberflächenbeschaffenheit, Totvolumen, Dichtheit, Anschlussart und Fertigungsreinheit müssen gemeinsam bewertet werden. Ein optimal ausgewähltes Membranventil für ultrareine Gase kann die Prozesssicherheit verbessern, Kontaminationsrisiken reduzieren, die Lebensdauer verlängern und eine stabile Halbleiterfertigung gewährleisten.

Dieser Artikel erläutert die wichtigsten Faktoren, die Ingenieure bei der Auswahl eines UHP-Membranventils für korrosive Gasversorgungssysteme berücksichtigen sollten .


1. Zuerst die Gas- und Prozessbedingungen verstehen
Der erste Schritt besteht darin, die tatsächlichen Gasbetriebsbedingungen zu ermitteln, bevor ein Ventil ausgewählt wird. Verschiedene korrosive Gase können deutlich unterschiedliche chemische Eigenschaften und Kompatibilitätsanforderungen aufweisen.

Zu den üblicherweise in der Halbleiterindustrie und in Anwendungen der fortgeschrittenen Fertigung eingesetzten korrosiven oder reaktiven Gasen gehören Chlor (Cl₂), Chlorwasserstoff (HCl), Bromwasserstoff (HBr), Schwefelhexafluorid (SF₆), Stickstofftrifluorid (NF₃), Bortrichlorid (BCl₃) und andere Prozessgase.

Bei der Auswahl sollten folgende Aspekte berücksichtigt werden:

Gaszusammensetzung und Konzentration
Betriebsdruck
Maximaler Druck
Betriebstemperatur
Fließrate
Gasphasen- und chemische Reaktivität
Ventiltaktfrequenz
Erforderliche Ventillebensdauer
Reinheitsanforderungen
Anforderungen an die Prozesssicherheit
Ein für hochreinen Stickstoff ausgelegtes Ventil ist beispielsweise möglicherweise nicht für hochreaktive halogenhaltige Gase geeignet. Die chemische Beständigkeit sollte daher für jedes medienberührende Bauteil geprüft und nicht nur anhand des äußeren Ventilmaterials beurteilt werden.

2. Wählen Sie Materialien, die mit korrosiven Gasen kompatibel sind.
Die Materialverträglichkeit ist einer der wichtigsten Aspekte bei der Auswahl eines Membranventils für die Zufuhr korrosiver Gase.

Hochwertige UHP-Gasventile verwenden üblicherweise Edelstahl für das Ventilgehäuse und die medienberührenden Metallteile. Edelstahl 316L ist aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Eignung für Anwendungen mit hochreinen Gasen weit verbreitet.

Für anspruchsvolle Halbleiteranwendungen spezifizieren Ingenieure unter Umständen höherwertigen Edelstahl 316L, der mithilfe kontrollierter Verfahren wie Vakuuminduktionsschmelzen (VIM) und Vakuumlichtbogenumschmelzen (VAR) hergestellt wird. Diese Verfahren tragen zu einer verbesserten Materialkonsistenz und reduzierten Verunreinigungen bei.

Das Gehäusematerial ist jedoch nur ein Teil der Gleichung. Membran, Sitz, Dichtungen, Spindelkomponenten und andere medienberührende Materialien müssen ebenfalls chemisch mit dem Prozessgas kompatibel sein.

Für stark korrosive Gase können spezielle Membranlegierungen oder korrosionsbeständige Werkstoffe erforderlich sein. Eine Membran aus einer Kobaltbasis-Superlegierung bietet beispielsweise hervorragende mechanische Belastbarkeit und Korrosionsbeständigkeit in anspruchsvollen Gasanwendungen.

Die Materialauswahl sollte daher auf dem gesamten benetzten Pfad und nicht allein auf dem Ventilkörper basieren.

3. Membrankonstruktion sorgfältig prüfen
Die Membran ist das entscheidende Bauteil eines Membranventils. Im Gegensatz zu herkömmlichen Ventilen, die Schieberspindeln oder Dichtungssysteme verwenden, die der Prozessumgebung ausgesetzt sind, nutzt ein Membranventil eine flexible Metallmembran, um den Betätigungsmechanismus vom Gas zu isolieren.

Diese Konstruktion bietet mehrere Vorteile für die UHP-Gasversorgung.

Erstens gewährleistet die Membran eine äußerst zuverlässige Trennung zwischen Prozessgas und externem Betätigungsmechanismus. Zweitens ist keine herkömmliche Spindelpackung direkt dem Prozessgas ausgesetzt, wodurch potenzielle Kontaminations- und Leckagepfade reduziert werden. Drittens ermöglicht die Membran ein präzises Absperren und einen wiederholgenauen Betrieb.

Bei Anwendungen mit korrosiven Gasen sind Membrandicke, Material, Herstellungsverfahren, Schweißqualität und Dauerfestigkeit gleichermaßen wichtig.

Das Ventil muss auch nach wiederholten Öffnungs- und Schließzyklen zuverlässig funktionieren. Eine schlecht konstruierte Membran kann insbesondere bei hoher Zyklusfrequenz oder Druckschwankungen Materialermüdung, Verformung oder vorzeitigen Ausfall aufweisen.

Beim Vergleich von Ventilen sollten Sie den Hersteller nach Informationen über das Membranmaterial, die Lebensdauerprüfung, die Druckfestigkeit und die Kompatibilität mit den entsprechenden Gasen fragen.

4. Berücksichtigen Sie die Oberflächenbeschaffenheit und Sauberkeit im Innenbereich.
Reinstgassysteme reagieren äußerst empfindlich auf Verunreinigungen. Selbst wenn das Ventil aus einer geeigneten Legierung gefertigt ist, kann eine mangelhafte Oberflächenqualität im Inneren die Gasreinheit negativ beeinflussen.

Die medienberührten Innenflächen sollten daher eine kontrollierte Oberflächenbeschaffenheit aufweisen. Elektropolieren wird häufig bei UHP-Gaskomponenten eingesetzt, da es eine glattere und sauberere Oberfläche erzeugt und gleichzeitig mikroskopische Oberflächenunebenheiten reduziert.

Eine glatte Innenfläche kann dazu beitragen, die Partikelablagerung zu verringern, die Reinigungsfähigkeit zu verbessern und Stellen zu minimieren, an denen sich Feuchtigkeit oder Verunreinigungen ansammeln könnten.

Die Spezifikation der Oberflächenrauheit sollte zusammen mit der angestrebten Gasreinheit und den Systemanforderungen bewertet werden. Für anspruchsvolle Halbleiteranwendungen können Hersteller kontrollierte Ra-Werte und dokumentierte Reinigungsverfahren bereitstellen.

Die Reinigung ist ebenso wichtig. UHP-Ventile sollten unter kontrollierten Bedingungen gereinigt, montiert und verpackt werden, um zu verhindern, dass Partikel, Kohlenwasserstoffe, Feuchtigkeit und andere Verunreinigungen in das Gassystem gelangen.

5. Totvolumen minimieren
Totvolumen bezeichnet Bereiche innerhalb des Ventils, in denen sich Prozessgas ansammeln kann, anstatt direkt durch den primären Gasweg zu strömen.

Große Totvolumina können verschiedene Probleme verursachen. Eingeschlossenes Gas kann den Spülbedarf erhöhen, den Gasaustausch verlangsamen und möglicherweise zu Kreuzkontaminationen beitragen, wenn sich das Prozessgas ändert.

Für viele Anwendungen zur Gaszufuhr in der Halbleiterindustrie wird daher ein Membranventil mit geringem Totvolumen bevorzugt.

Bei der Bewertung von Ventilkonstruktionen sollten Ingenieure den internen Strömungsweg untersuchen und nicht nur die äußeren Ventilabmessungen betrachten. Ein kompaktes Ventil weist nicht zwangsläufig das geringste interne Totvolumen auf.

Ein geringes Innenvolumen ist besonders vorteilhaft bei Anwendungen mit teuren Spezialgasen, häufigem Gaswechsel oder hochsensiblen Prozessrezepturen.

6. Heliumleckrate und Dichtungsleistung prüfen
Die Leckagebeständigkeit ist ein weiteres entscheidendes Auswahlkriterium.

Ein UHP-Membranventil muss unter den vorgegebenen Druck- und Temperaturbedingungen eine zuverlässige Abdichtung gewährleisten. Helium-Dichtheitsprüfungen werden häufig zur Überprüfung der Integrität von hochreinen Gaskomponenten eingesetzt, da Helium selbst kleinste Leckagen aufspüren kann.

Je nach Anwendung können die Spezifikationen extrem niedrige externe und interne Leckagegrenzen umfassen, manchmal im Bereich von 10⁻⁹ mbar·L/s oder äquivalenten Einheiten.

Ingenieure sollten Leckagespezifikationen jedoch nicht vergleichen, ohne die Prüfbedingungen zu prüfen. Prüfdruck, Prüfverfahren, Akzeptanzkriterien und die Frage, ob die Spezifikation für externe oder Sitzleckagen gilt, müssen klar definiert sein.

Bei gefährlichen oder korrosiven Gasen ist eine zuverlässige Dichtheit besonders wichtig, da selbst ein kleines Leck zu Sicherheits-, Umwelt- und Prozesskontrollproblemen führen kann.

7. Wählen Sie den richtigen Verbindungstyp aus
Die Anschlusskonfiguration beeinflusst die Zuverlässigkeit, Sauberkeit und Wartung der Installation.

Gängige Anschlussmöglichkeiten für UHP-Gasversorgungssysteme sind VCR-Flachdichtungen, Stumpfschweißverbindungen, Rohrverbindungen und andere hochreine Armaturen.

VCR-Flachdichtungen werden häufig dort eingesetzt, wo Flexibilität und Wartungsfreundlichkeit der Anlagen wichtig sind. Sie bieten eine metallische Abdichtung und eignen sich bei korrekter Installation für den Einsatz mit hochreinen Gasen.

Geschweißte Verbindungen können die Anzahl mechanischer Verbindungen reduzieren und werden häufig für permanente Gasverteilungssysteme gewählt. Das Schweißen erfordert jedoch geeignete Verfahren, Ausrüstung, Inspektion und Nachreinigung.

Die Wahl des Verbindungstyps sollte daher unter Berücksichtigung der Systemarchitektur, der Wartungsanforderungen, der Druckfestigkeit, des Bauraums und der Reinheitsanforderungen erfolgen.

8. Anforderungen an Betätigung und Automatisierung berücksichtigen
Ein Membranventil kann manuell betätigt oder in ein automatisiertes Gasversorgungssystem integriert werden.

Manuelle Ventile eignen sich für einfache Absperranwendungen, Wartungspunkte oder seltenen Betrieb. Automatisierte pneumatische Membranventile werden häufig in Halbleiter-Gasschränken, Gasverteilungsanlagen, Chemikalienfördersystemen und Prozessanlagen eingesetzt, wo eine Fernsteuerung erforderlich ist.

Bei automatisierten Systemen sollten Ingenieure Folgendes bewerten:

Betätigungsdruck
Reaktionszeit
Normalerweise offen oder normalerweise geschlossen Konfiguration
Ventilpositionsrückmeldung
Zyklusleben
Kompatibilität von Steuersignalen
Ausfallsichere Anforderungen
Integration mit SPS- oder Prozessleitsystemen
Der Stellantrieb muss auf die Betriebsanforderungen des Ventils abgestimmt sein. In sicherheitskritischen Systemen ist die Ausfallstellung entsprechend den Folgen eines Ausfalls der Stromversorgung, der Instrumentenluft oder des Steuersignals zu wählen.

9. Überprüfen Sie die Druck- und Temperaturwerte
Der Nenndruck des Ventils muss die tatsächlichen Betriebsbedingungen mit einer angemessenen technischen Sicherheitsmarge übersteigen.

Sowohl der Eingangsdruck als auch der Differenzdruck sind zu berücksichtigen. Einige Ventile können unterschiedliche Leistungsgrenzen aufweisen, je nachdem, ob sie gegen Druck geöffnet oder unter ausgeglichenen Druckbedingungen betrieben werden.

Die Temperatur spielt auch deshalb eine wichtige Rolle, weil Membranmaterialien, Dichtungen, Aktuatorkomponenten und andere Materialien unterschiedliche Betriebsgrenzen aufweisen können.

Bei der Förderung korrosiver Gase sollten Ingenieure den gesamten Betriebsbereich überprüfen und sich nicht nur auf die allgemeine Druckangabe im Katalog verlassen.

10. Achten Sie auf die Fertigung und Qualitätskontrolle von UHP-Produkten.
Ein technisch einwandfreies Ventil kann dennoch Probleme verursachen, wenn es nicht unter Einhaltung angemessener Reinheits- und Qualitätskontrollverfahren hergestellt wird.

Ein qualifizierter Hersteller von UHP-Ventilen sollte über kontrollierte Prozesse verfügen, die die Rückverfolgbarkeit des Materials, die Bearbeitung, die Reinigung, die Montage, die Prüfung und die Verpackung abdecken.

Wichtige Qualitätsdokumente können Folgendes umfassen:

Materialzertifikate
Dichtigkeitsprüfungsberichte
Oberflächenbeschaffenheit
Reinigungszertifikate
Protokolle zur Maßprüfung
Druckprüfprotokolle
Membranzyklusprüfung
Dokumentation der Produktrückverfolgbarkeit
Bei Anwendungen in der Halbleiterindustrie ist die Rückverfolgbarkeit besonders wertvoll, da die Ingenieure unter Umständen die Produktionscharge und die Materialhistorie einzelner Bauteile ermitteln müssen.

Die Produktionsumgebung sollte auch für hochreine Bauteile geeignet sein. Kontrollierte Montage und Verpackung können das Risiko verringern, dass nach der Endreinigung Partikel und andere Verunreinigungen eingebracht werden.

11. Vergleichen Sie die Gesamtkosten anstatt nur den Kaufpreis.
Das günstigste Ventil ist nicht immer die wirtschaftlichste Wahl.

Bei Anwendungen mit korrosiven Gasen können vorzeitiger Membranausfall, Leckagen, Verunreinigungen, ungeplante Wartungsarbeiten oder Prozessausfallzeiten wesentlich höhere Kosten verursachen als der ursprüngliche Kaufpreis des Ventils.

Ingenieure sollten die Gesamtbetriebskosten berücksichtigen, einschließlich:

Anfänglicher Kaufpreis
Installationskosten
Wartungshäufigkeit
Erwartete Lebensdauer
Ersatzteile
Gasverlust durch Leckage
Produktionsausfallzeiten
Reinigungs- und Austauschverfahren
Verfügbarkeit von technischem Support
Ein höherwertiges UHP-Membranventil kann langfristig einen besseren Wert bieten, wenn es die Zuverlässigkeit verbessert und den Wartungsaufwand reduziert.

12. Fragen an den Ventilhersteller
Vor der Bestellung sollten Kunden detaillierte technische Informationen vom Ventilhersteller anfordern.

Hilfreiche Fragen sind beispielsweise:

Welche Werkstoffe werden für alle medienberührenden Bauteile verwendet?
Ist das Membranmaterial mit dem Zielgas, dem korrosiven Gas, kompatibel?
Wie hoch ist die Rauheit der Innenfläche?
Ist die benetzte Oberfläche elektropoliert?
Wie hoch ist die externe Heliumleckrate?
Welche Spezifikationen gelten für die Dichtigkeit des Sitzes?
Wie groß ist das interne Totvolumen?
Welcher Druck- und Temperaturbereich ist zulässig?
Wie hoch ist die zu erwartende Lebensdauer des Zwerchfells?
Wie werden die Ventile gereinigt und verpackt?
Sind Material- und Prüfzertifikate verfügbar?
Lässt sich das Ventil für Videorecorder- oder Schweißverbindungen anpassen?
Lässt sich das Ventil mit pneumatischer Betätigung und Positionsrückmeldung integrieren?
Ist die Rückverfolgbarkeit der Produkte möglich?
Ein Hersteller, der klare und dokumentierte Antworten liefern kann, ist in der Regel besser aufgestellt, um anspruchsvolle UHP-Anwendungen zu unterstützen.


Fazit
Die Auswahl eines Membranventils mit ultrahoher Reinheit für die Förderung korrosiver Gase erfordert weit mehr als die alleinige Berücksichtigung von Größe und Nenndruck. Chemische Beständigkeit, Membranmaterial, Oberflächenbeschaffenheit, Reinheit, Totvolumen, Dichtheit, Anschlussdesign, Betätigung, Nenndruck und Fertigungsqualität müssen gleichermaßen berücksichtigt werden.

Für Halbleiteranwendungen und andere Hightech-Anwendungen können die Konstruktion aus Edelstahl 316L, korrosionsbeständige Membranmaterialien, elektropolierte medienberührte Oberflächen, geringes Totvolumen, zuverlässige Metallabdichtung und strenge Helium-Lecktests die Grundlage für ein robustes Gasversorgungssystem bilden.

Das beste Ventil ist letztendlich dasjenige, das optimal auf die gesamte Prozessumgebung abgestimmt ist. Durch die Bewertung der Gaszusammensetzung, der Reinheitsanforderungen, der Betriebsbedingungen, des Automatisierungsbedarfs und der Langzeitstabilität vor dem Kauf können Ingenieure Kontaminationsrisiken minimieren, die Systemsicherheit verbessern und eine stabilere Leistung in Anwendungen mit korrosiven Hochdruckgasen erzielen.
