Hochwertige Abgasreinigungsanlagen für die Halbleiter- und Chemieindustrie

Die Abgasreinigung ist ein entscheidender Bestandteil der modernen Halbleiterfertigung und chemischen Verarbeitung. Halbleiterfabriken, Chemieanlagen, Forschungslabore und fortschrittliche Produktionsstätten erzeugen Abgasströme, die korrosive, giftige, entzündliche, reaktive, flüchtige oder umweltgefährdende Gase enthalten. Ohne wirksame Behandlung können diese Gase erhebliche Risiken für Personal, Anlagen, Produktionsprozesse und die Umwelt darstellen.

Ein Hochleistungs- Abgasbehandlungsschrank bietet eine kompakte und integrierte Lösung zur Kontrolle gefährlicher Prozessabgase, bevor diese in das Abgasnetz der Anlage oder die Atmosphäre gelangen. Durch die Kombination von Gasaufbereitungstechnologien, Prozessüberwachung, Sicherheitssteuerungen, Belüftung und Automatisierung in einem speziellen Schrank erreichen Hersteller ein sichereres und zuverlässigeres Abgasmanagement.

Für Anwendungen in der Halbleiter- und Chemieindustrie ist die Auswahl eines Abgasreinigungssystems jedoch nicht einfach eine Frage der Wahl eines Standardfiltersystems. Das System muss entsprechend der Gaszusammensetzung, dem Durchfluss, der Temperatur, dem Druck, den chemischen Eigenschaften, den Behandlungsanforderungen und den geltenden Sicherheitsstandards konstruiert werden.

Dieser Artikel erläutert den Aufbau, die Funktionsprinzipien, die Schlüsseltechnologien, die Anwendungen und die Auswahlkriterien von modernen Abgasreinigungsanlagen für die Halbleiter- und Chemieindustrie.

Was ist ein Abgasreinigungsschrank?
Ein Abgasbehandlungsschrank ist ein geschlossenes Anlagensystem, das dazu dient, gefährliche Prozessgase zu sammeln, aufzubereiten, zu behandeln und zu überwachen, bevor sie in das Abgassystem der Anlage gelangen.

Ein typisches System kann Folgendes integrieren:

Gaseinlass- und Abgasanschlüsse
Wasch- oder Adsorptionsmodule
Heiz- oder Kühlkomponenten
Chemikalienbeständige Rohrleitungen
Pumpen, Gebläse oder Ejektoren
Filter und Entfeuchter
Druck- und Durchflusssensoren
Temperaturüberwachung
Gaswarnsysteme
Automatische Ventile
SPS-Steuerungssysteme
Notabschaltfunktionen
Schrankbelüftung und Leckageabdichtung
Je nach Prozessanforderungen kann die Kabine eine oder mehrere Aufbereitungstechnologien nutzen, darunter Nasswäsche, Trockenadsorption, Wärmebehandlung, katalytische Oxidation, Kondensation, Filtration oder Kombinationen dieser Methoden.

Ziel ist es, die gefährlichen Komponenten auf ein akzeptables Maß zu reduzieren und gleichzeitig einen stabilen Betrieb zu gewährleisten sowie den Druckabfall im Abgassystem zu minimieren.

Warum die Abgasreinigung in der Halbleiterfertigung so wichtig ist
Die Halbleiterherstellung umfasst zahlreiche Prozesse, die komplexe Abgase erzeugen. Ätzen, Abscheiden, Reinigen, Diffusion, Ionenimplantation und andere Prozesse können Gase wie Fluorverbindungen, Chlorverbindungen, Ammoniak, flüchtige organische Verbindungen, saure Gase und andere gefährliche Substanzen freisetzen.

Beispielsweise können beim Ätzen von Halbleitern korrosive und reaktive Abgase entstehen, die fluorierte oder chlorhaltige Verbindungen enthalten. CVD- und ALD-Prozesse können Nebenprodukte erzeugen, die eine spezielle Behandlung erfordern. Auch die Kammerreinigung kann hochreaktive Abgasströme erzeugen.

Da Halbleiteranlagen kontinuierlich arbeiten und eine extrem hohe Prozesssicherheit erfordern, müssen Abgasreinigungsanlagen über lange Betriebszeiten eine stabile Leistung erbringen.

Eine moderne Abgasreinigungsanlage hilft Herstellern, mehrere Ziele zu erreichen:

Personal schützen from hazardous exhaust gases.
Die Anlagenausrüstung vor korrosiven Gasen und Partikelverunreinigungen schützen.
Reduzieren Sie die Umweltemissionen, bevor Abgase freigesetzt werden.
Einen stabilen Abgasdruck in der Anlage aufrechterhalten .
Kreuzkontaminationen verhindern between process exhaust streams.
Prozesssicherheit und -zuverlässigkeit verbessern .
Unterstützung von automatisierter Überwachung und vorbeugender Wartung .
Bei Halbleiterfabriken mit hohem Produktionsvolumen kann die Zuverlässigkeit der Abgasreinigungsanlage die Gesamtanlagenverfügbarkeit direkt beeinflussen.

Anwendungen in der chemischen Industrie
Die chemische Industrie stellt ein anderes, aber ebenso anspruchsvolles Umfeld für die Abgasreinigung dar. Chemische Anlagen verarbeiten unter Umständen Säuren, Lösungsmittel, Oxidationsmittel, giftige Gase, reaktive Chemikalien und flüchtige organische Verbindungen.

Abluftbehandlungsanlagen können verwendet werden für:

Chemische Synthese
Produktion von Spezialchemikalien
Pharmazeutische Herstellung
Laborabluft
Batteriematerialproduktion
Gasreinigung
Chemikalienlagerbereiche
Pilotanlagen
F&E-Einrichtungen
Prozessbelüftungssysteme
Chemische Abgasströme können je nach Anwendung erheblich variieren. Daher muss die Behandlungstechnologie entsprechend den spezifischen Schadstoffen ausgewählt werden.

Beispielsweise können wasserlösliche saure Gase oft effektiv mit Nasswäschern behandelt werden, während bestimmte organische Verbindungen eine Adsorption an Aktivkohle, eine katalytische Oxidation oder eine thermische Oxidation erfordern können.

Wichtige Abgasreinigungstechnologien
1. Nassreinigung
Die Nasswäsche ist eine der am weitesten verbreiteten Technologien zur Behandlung von sauren und alkalischen Gasen.

In einem Nasswäscher kommt das kontaminierte Abgas mit einer flüssigen Waschlösung in Kontakt. Die Zielschadstoffe werden von der Flüssigkeit absorbiert und können anschließend mit Chemikalien in der Waschlösung reagieren.

Zu den gängigen Anwendungsgebieten gehören die Behandlung von:

HCl
HF
NH₃
SO₂
Chlorhaltige Gase
Andere wasserlösliche Verunreinigungen
Die Abgasreinigungsanlage kann einen Wäscherbehälter, eine Umwälzpumpe, ein Sprühsystem, ein Chemikaliendosiersystem, eine pH-Überwachung, einen Entfeuchter und ein Steuerungssystem umfassen.

Die Materialauswahl ist besonders wichtig, da korrosive Chemikalien herkömmliche Bauteile schnell beschädigen können. Je nach Anwendung verwenden Ingenieure PP, PVC, PVDF, PTFE, GFK oder korrosionsbeständige Metalle.

2. Trockenreinigung und Adsorption
Trockenbehandlungssysteme nutzen feste Adsorptionsmittel oder reaktive Medien, um spezifische Schadstoffe zu binden.

Für unterschiedliche Gaszusammensetzungen können Aktivkohle, Molekularsiebe, Metalloxide und speziell formulierte chemische Medien ausgewählt werden.

Trockenwäscher bieten mehrere Vorteile:

Kompaktes Design
Keine Abwassererzeugung
Einfache modulare Installation
Geeignet für bestimmte toxische Gase
Geringer Wartungsaufwand in einigen Anwendungen
Die Adsorptionskapazität hängt jedoch von der Gaskonzentration, der Luftfeuchtigkeit, der Temperatur und der Art der Verunreinigung ab. Daher ist eine genaue Prozesscharakterisierung vor der Auswahl des Mediums erforderlich.

3. Thermische Oxidation
Die thermische Oxidation wird häufig zur Zerstörung brennbarer oder reaktiver Verbindungen eingesetzt.

Das kontaminierte Gas wird auf eine hohe Temperatur erhitzt, wodurch die Zielverbindungen Oxidationsreaktionen eingehen können. Eine angemessene Verweilzeit, Temperatur und Durchmischung sind für eine effektive Zerstörung unerlässlich.

Die Wärmebehandlung kann insbesondere bei bestimmten VOCs und gefährlichen Prozessnebenprodukten von Nutzen sein.

Moderne Systeme können Verbrennungsüberwachung, Temperaturregelung, automatische Zündung, Sicherheitsverriegelungen und Notabschaltfunktionen im Schaltschrank integrieren.

4. Katalytische Behandlung
Katalytische Systeme nutzen Katalysatoren, um chemische Reaktionen bei niedrigeren Temperaturen als bei der herkömmlichen thermischen Oxidation zu fördern.

Mit diesem Ansatz lässt sich der Energieverbrauch reduzieren und gleichzeitig eine effektive Behandlung ausgewählter Schadstoffe gewährleisten.

Die Auswahl des Katalysators hängt stark von der Gaszusammensetzung ab. Bestimmte Verunreinigungen können Katalysatoren vergiften oder deaktivieren, daher können eine vorgelagerte Filtration und Gasaufbereitung erforderlich sein.

5. Kondensation und Kühlung
Manche Prozessabgasströme enthalten kondensierbare Dämpfe. Durch Abkühlen des Abgases unter die entsprechende Kondensationstemperatur können diese Verbindungen vor der nachfolgenden Aufbereitung entfernt werden.

Ein Behandlungsschrank kann daher Folgendes beinhalten:

Wärmetauscher
Kühlspulen
Kondensatsammlung
Temperatursensoren
Entwässerungssysteme
Nebelabscheider
Durch Kondensation kann die Schadstoffbelastung nachgeschalteter Adsorptions- oder Wäscheranlagen reduziert und die Lebensdauer der Filtermedien verlängert werden.

Wichtigste Konstruktionsmerkmale eines hochwertigen Abgasreinigungsschranks
Ein professioneller Abgasreinigungsschrank sollte auf die tatsächlichen Prozessbedingungen zugeschnitten sein und nicht nach dem Prinzip einer Einheitslösung konstruiert werden.

Korrosionsbeständige Konstruktion
Die Korrosionsbeständigkeit ist einer der wichtigsten Konstruktionsaspekte.

Saure, alkalische, halogenhaltige und andere reaktive Gase können herkömmliche Werkstoffe angreifen. Daher müssen Gehäuse, Rohrleitungen, Ventile, Armaturen, Dichtungen und Behandlungsmodule entsprechend der chemischen Umgebung ausgewählt werden.

Gängige Werkstoffe sind PP, PVC, PVDF, PTFE, GFK und ausgewählte Edelstähle.

Präzise Durchfluss- und Druckregelung
Ein stabiler Abgasstrom ist für Halbleiter- und chemische Prozesse unerlässlich.

Ein zu starker Druckabfall kann die Funktion von Prozessanlagen beeinträchtigen, während ein unzureichender Abgasstrom das Risiko der Ansammlung gefährlicher Gase erhöhen kann.

Drucksensoren, Differenzdrucktransmitter, Durchflussmesser, Regelventile und drehzahlvariable Gebläse können in das System integriert werden, um stabile Betriebsbedingungen aufrechtzuerhalten.

Intelligente SPS-Steuerung
Moderne Abgasreinigungsanlagen verwenden zunehmend SPS-basierte Steuerungssysteme.

Das Steuerungssystem kann Folgendes überwachen:

Abgasdruck
Gasstrom
Temperatur
Reinigungsflüssigkeitsstand
pH
Pumpenstatus
Filterdifferenzdruck
Gaskonzentration
Status des Behandlungsmoduls
Werden abnormale Zustände erkannt, kann das System automatisch Alarme auslösen, den Prozessfluss reduzieren, Ventile schließen oder Notabschaltverfahren einleiten.

Gasdetektion und Sicherheitsverriegelungen
Sicherheit sollte von Anfang an in die Konstruktion von Schränken einbezogen werden.

Je nach Anwendung können Sensoren gefährliche Gaslecks oder anormale Prozesszustände überwachen. Verriegelungen können den Betrieb von Anlagen verhindern, wenn kritische Sicherheitsbedingungen nicht erfüllt sind.

Für Anlagen, die mit toxischen oder hochreaktiven Gasen umgehen, können Notbelüftungs- und automatische Absperrfunktionen eine zusätzliche Schutzebene bieten.

Wie man den richtigen Abgasreinigungsschrank auswählt
Die Auswahl des geeigneten Systems erfordert eine detaillierte Analyse der Prozessabgase.

1. Gaszusammensetzung bestimmen
Der erste Schritt besteht darin, genau zu bestimmen, welche Gase und Verunreinigungen vorhanden sind.

Wichtige Parameter sind:

Gasarten
Konzentration
Toxizität
Korrosivität
Entzündbarkeit
Reaktivität
Feuchtigkeitsgehalt
Partikelkonzentration
2. Abgasvolumenstrom bestimmen
Der Schrank muss in der Lage sein, den erforderlichen Gasdurchfluss sowohl unter normalen als auch unter Spitzenbetriebsbedingungen zu bewältigen.

Bei der Auswahl der Behandlungskapazität sollten Ingenieure minimale, nominale und maximale Durchflussraten berücksichtigen.

3. Temperatur und Druck analysieren
Die Temperatur kann die Adsorptionskapazität, chemische Reaktionen, Kondensation und Materialverträglichkeit beeinflussen.

Auch der Druck und die Druckschwankungen müssen bewertet werden, um sicherzustellen, dass das Aufbereitungssystem keine negativen Auswirkungen auf vorgelagerte Prozessanlagen hat.

4. Wählen Sie die geeignete Behandlungstechnologie
Keine einzelne Technologie eignet sich für jeden Abgasstrom.

Die Nasswäsche eignet sich möglicherweise ideal für lösliche saure Gase, während die Trockenadsorption für bestimmte toxische Verbindungen besser geeignet sein kann. VOC-reiche Abgase erfordern unter Umständen eine thermische oder katalytische Behandlung.

In vielen Fällen führt die Kombination mehrerer Technologien zu einer besseren Gesamtleistung.

5. Berücksichtigen Sie die Wartungsanforderungen
Ein Behandlungsschrank sollte so konstruiert sein, dass er leicht zu warten ist.

Austauschbare Filterelemente, leicht zugängliche Pumpen, Inspektionsöffnungen, herausnehmbare Filtermedien, eindeutige Alarme und komfortable Entwässerungssysteme können den Wartungsaufwand erheblich reduzieren.

Die vorbeugenden Wartungspläne sollten auf der Grundlage der Betriebsstunden, der Schadstoffbelastung und der Kapazität des Behandlungsmediums erstellt werden.

Vorteile einer kundenspezifischen Abgasreinigungsanlage
Kundenspezifische Systeme bieten gegenüber Standardgeräten zahlreiche Vorteile.

Ein individueller Schrank kann nach den Wünschen des Kunden entworfen werden:

Gaschemie
Abgasstrom
Anlagenlayout
Prozessausrüstung
Verfügbarkeit von Versorgungsleistungen
Emissionsanforderungen
Automatisierungsarchitektur
Wartungsstrategie
Für Halbleiterfabriken ist diese Anpassung besonders wichtig, da unterschiedliche Prozessanlagen zu deutlich unterschiedlichen Abgaszusammensetzungen führen können.

Durch die modulare Bauweise kann die Behandlungskapazität auch mit steigender Produktionskapazität erweitert werden.

Abgasreinigungsanlagen für moderne Halbleiteranlagen
Da die Halbleiterfertigung auf kleinere Prozessknoten und zunehmend komplexere Prozesstechnologien umstellt, wird das Abgasmanagement immer anspruchsvoller.

Moderne Fabriken benötigen Aufbereitungssysteme, die in der Lage sind, mehrere Kategorien gefährlicher Gase zu bewältigen und gleichzeitig eine hohe Verfügbarkeit und vorhersehbare Betriebskosten zu gewährleisten.

Zukünftige Abgasreinigungsanlagen werden voraussichtlich intelligentere Überwachungssysteme, digitale Diagnosefunktionen, Energieoptimierung, vorausschauende Wartung und eine automatisierte Behandlungssteuerung umfassen.

Die Integration mit Fabrikautomatisierungssystemen ermöglicht es den Anlagenbetreibern außerdem, den Gerätestatus, Alarme, Wartungsanforderungen und Betriebsdaten von einer zentralen Plattform aus zu überwachen.

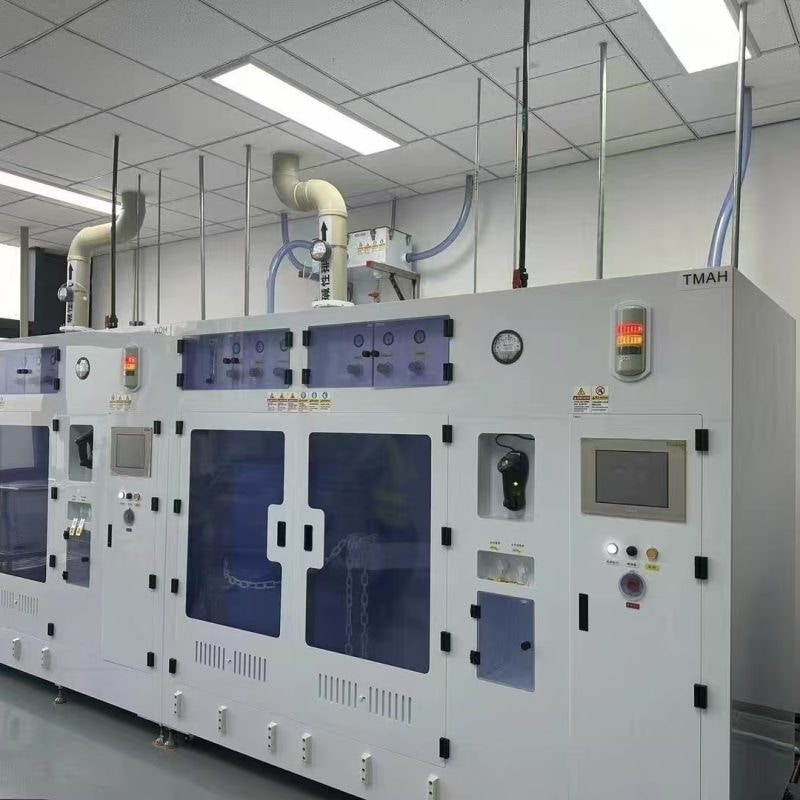

Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
Fazit
Ein zuverlässiger Abgasbehandlungsschrank ist eine unverzichtbare Komponente moderner Halbleiter- und Chemieanlagen. Durch die Kombination geeigneter Gasaufbereitungstechnik mit korrosionsbeständigen Materialien, präziser Druck- und Durchflussregelung, intelligenter SPS-Automatisierung, Gasüberwachung und umfassenden Sicherheitsfunktionen können Hersteller das Abgasmanagement deutlich verbessern.

Die geeignetste Lösung hängt von der tatsächlichen Gaszusammensetzung, dem Durchfluss, der Temperatur, dem Druck, der Schadstoffkonzentration und der erforderlichen Reinigungsleistung ab. Nasswäscher, Trockenadsorption, thermische Oxidation, katalytische Behandlung, Kondensation und mehrstufige Reinigungssysteme weisen jeweils spezifische Vorteile auf.

Für Halbleiterhersteller, Chemieproduzenten, Labore und fortschrittliche Industrieanlagen kann die Zusammenarbeit mit einem erfahrenen Hersteller von Abluftreinigungsanlagen dazu beitragen, dass das fertige Gehäuse sowohl den Prozessanforderungen als auch der langfristigen Zuverlässigkeit gerecht wird.

Ein professionell konzipierter Abgasreinigungsschrank ist mehr als nur ein Abgasfilter. Er ist ein integriertes Sicherheits- und Umweltkontrollsystem, das zum Schutz von Menschen, Anlagen, Produktionsprozessen und der Umwelt beiträgt und gleichzeitig den kontinuierlichen Betrieb anspruchsvoller Industrieanlagen unterstützt.
