Wie funktioniert ein Spezialgasreglerventil?

In Branchen, in denen Präzision und Sicherheit höchste Priorität haben, spielen Spezialgasregler eine entscheidende Rolle bei der Steuerung von Durchfluss und Druck hochreiner Gase. Diese Geräte sind unerlässlich für Anwendungen von der Laboranalyse bis zur Halbleiterfertigung und gewährleisten die Zufuhr von Gasen mit gleichbleibendem, kontrolliertem Druck ohne Verunreinigungen. Im Gegensatz zu Standard-Gasreglern für alltägliche Brennstoffe wie Propan oder Erdgas sind Spezialgasregler für ultrareine, oft reaktive oder korrosive Gase wie Helium, Argon, Wasserstoff oder Stickstoff ausgelegt. Sie gewährleisten hohe Reinheit durch die Verwendung korrosionsbeständiger und leckagefreier Materialien wie Edelstahl oder Messing.

Um die Funktionsweise von Spezialgasreglerventilen zu verstehen, ist es notwendig, deren Komponenten, Funktionsprinzipien und Varianten zu betrachten. Dieser Artikel erläutert die Mechanismen dieser Regler und hebt ihre Bedeutung für die Aufrechterhaltung von Betriebseffizienz und Sicherheit hervor. Durch die Regulierung des Drucks von hohen Flaschendrücken (oft über 3,000 psi) auf nutzbare Bereiche (bis hinunter zu wenigen psi) verhindern diese Ventile Geräteschäden, gewährleisten präzise Prozesse und schützen Anwender vor Gefahren wie Überdruck.

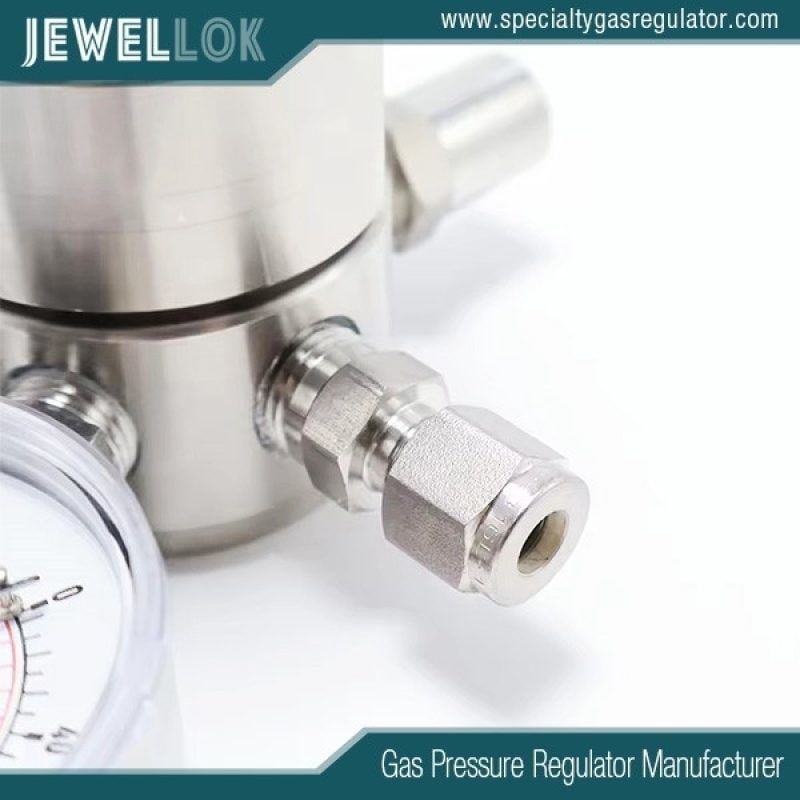

Hersteller von hochreinen Spezialgasreglern
Grundprinzipien der Druckregelung

Im Kern arbeitet ein Spezialgasregler nach dem Prinzip des Druckausgleichs. In Gasflaschen gelagerte Gase stehen unter enormem Druck, um die Speicherkapazität zu maximieren. Für die meisten Anwendungen sind jedoch deutlich niedrigere Drücke für eine sichere und effektive Nutzung erforderlich. Der Regler fungiert als eine Art Tür- und Tor, indem er den Eingangsdruck auf einen stabilen Ausgangsdruck reduziert und gleichzeitig Schwankungen in Angebot und Nachfrage ausgleicht.

Der grundlegende Mechanismus basiert auf einem Regelkreis, in dem der Auslassdruck erfasst und automatisch angepasst wird. Beim Ausströmen von Gas sinkt der Druck, wodurch sich das Ventil leicht öffnet und mehr Gas von der Hochdruckseite einströmen lässt. Steigt der Druck hingegen an, schließt das Ventil, um den Durchfluss zu begrenzen. Dieses dynamische Gleichgewicht wird durch mechanische Kräfte, vorwiegend durch Federn und Membranen, erreicht, in den meisten Fällen ohne externe Energiequellen.

Spezialregler zeichnen sich durch Reinheit und Präzision aus. Sie verfügen häufig über Merkmale wie Metall-auf-Metall-Dichtungen oder Membranen aus Materialien wie PTFE (Polytetrafluorethylen), um Ausgasungen oder Partikelbildung zu vermeiden, die empfindliche Prozesse verunreinigen könnten. Das Funktionsprinzip gewährleistet nicht nur eine präzise Druckregelung, sondern auch einen minimalen Druckabfall – ein Phänomen, bei dem der Ausgangsdruck mit steigender Durchflussrate sinkt.

Wichtige Komponenten eines Spezialgasreglerventils

Ein typischer Spezialgasregler besteht aus mehreren miteinander verbundenen Komponenten, die harmonisch zusammenarbeiten. Das Hauptgehäuse wird üblicherweise aus korrosionsbeständigen Metallen wie Edelstahl 316 gefertigt, um Langlebigkeit und Kompatibilität mit verschiedenen Gasen zu gewährleisten.

Einlassanschluss und Verbindung: Hier wird der Regler über einen CGA-Anschluss (Compressed Gas Association) – passend zum jeweiligen Gastyp – an die Gasflasche angeschlossen. Er ist für hohe Eingangsdrücke ausgelegt und verfügt über Filter zur Partikelrückhaltung.
Lademechanismus: Dieser besteht häufig aus einer Feder oder einer Stellschraube und bestimmt den gewünschten Ausgangsdruck. Durch Zusammendrücken der Feder erhöht der Benutzer die aufgebrachte Kraft und damit den Ausgangsdruck.
Sensorelement: Typischerweise eine flexible Membran oder ein Kolben, der Änderungen des Ausgangsdrucks erfasst. Die Membran trennt das Hochdruckgas vom Einstellmechanismus und verhindert so Verunreinigungen.
Steuerelement: Dieses besteht aus Ventilsitz und Ventilkegel (oder -stopfen). Der Ventilkegel bewegt sich gegen den Sitz und reguliert so den Gasdurchfluss. Bei Modellen für hochreine Gase sind diese mit minimalem Totraum konstruiert, um Gaseinschlüsse zu vermeiden.
Auslassanschluss: Verbindet nachgeschaltete Geräte, oft mit Manometern zur Drucküberwachung.
Überdruckventil: Eine Sicherheitsvorrichtung, die überschüssigen Druck ablässt, um einen Systemausfall zu verhindern.
Zusätzliche Merkmale bei Spezialreglern können beispielsweise Hauben zur einfachen Justierung, Manometer zur Überwachung des Ein- und Auslassdrucks sowie integrierte Filter oder Reiniger für Anwendungen mit ultrahoher Reinheit sein.

So funktioniert es: Schritt-für-Schritt-Anleitung

Die Funktionsweise eines Spezialgasreglers lässt sich in eine Reihe von Schritten unterteilen, die das Zusammenspiel der Kräfte veranschaulichen.

Zuerst wird der Regler an die Gasflasche angeschlossen und das Einlassventil geöffnet. Hochdruckgas strömt in den Einlass, wird aber zunächst durch das geschlossene Tellerventil blockiert.

Der Benutzer stellt den gewünschten Ausgangsdruck durch Drehen des Einstellknopfes ein, wodurch die Vorspannfeder zusammengedrückt wird. Die Federkraft drückt auf die Membran, die wiederum den Ventilkegel vom Ventilsitz wegdrückt und das Ventil leicht öffnet. Gas strömt durch die Öffnung in die Niederdruckkammer.

Wenn sich Gas auf der Auslassseite ansammelt, baut sich Druck an der Unterseite der Membran auf. Dadurch entsteht eine Gegenkraft zur Feder. Sobald der Auslassdruck den Sollwert erreicht, biegt sich die Membran nach oben, zieht den Ventilkegel näher an den Ventilsitz und reduziert so den Durchfluss.

Steigt der Bedarf nachgelagert (z. B. durch höheren Gasverbrauch), sinkt der Ausgangsdruck. Die Membran registriert dies und bewegt sich unter dem Einfluss ihrer Federkraft nach unten, wodurch das Ventil weiter geöffnet und der Druck wiederhergestellt wird. Sinkt der Bedarf, steigt der Druck, wodurch die Membran nach oben gedrückt und das Ventil geschlossen wird.

Dieser selbstregulierende Prozess hält den Ausgangsdruck nahezu konstant, selbst wenn der Flaschendruck mit der Zeit abnimmt. Bei direktgesteuerten Reglern, die häufig für Spezialgase verwendet werden, betätigt die Membran direkt das Ventil. Für eine präzisere Steuerung nutzen vorgesteuerte Regler ein zweites Vorsteuerventil zur Kraftverstärkung – ideal für Anwendungen mit hohem Durchfluss oder niedrigem Druck.

Besondere Anforderungen an Spezialgase sind der Umgang mit korrosiven Stoffen. Bei Gasen wie Chlorwasserstoff werden Regler mit gekoppelter Membran verwendet, bei denen die Membran mechanisch mit dem Ventilkegel verbunden ist. Dies gewährleistet ein sicheres Absperren und verhindert Leckagen.

Arten von Spezialgasreglern

Spezielle Gasregler gibt es in verschiedenen Ausführungen, um unterschiedlichen Anforderungen gerecht zu werden.

– Einstufige Regler: Diese reduzieren den Druck in einem Schritt. Sie sind einfacher und kompakter und eignen sich für Anwendungen, bei denen der Flaschendruck nicht stark schwankt oder ein konstanter Druck nicht entscheidend ist. Allerdings weisen sie einen stärkeren Druckabfall auf, wenn sich die Flasche leert.

– Zweistufige Regler: Dank zweier in Reihe geschalteter Reduktionsstufen bieten diese Regler eine überlegene Stabilität. Die erste Stufe senkt den Druck auf ein Zwischenniveau (z. B. 300–500 psi), die zweite Stufe regelt ihn dann auf den endgültigen Ausgangsdruck. Ideal für Analysegeräte, die einen konstanten Druck erfordern, wie z. B. Gaschromatographen.

– Hochdruckregler: Konzipiert für Zylinder bis zu 6,000 psi, verwendet mit Gasen wie Helium in Anwendungen mit hohem Volumen.

– Niederdruck- oder Vakuumregler: Für empfindliche Prozesse, um Drücke unterhalb des Atmosphärendrucks aufrechtzuerhalten.

– Regler für korrosive Gase: Hergestellt aus Werkstoffen wie Monel oder Hastelloy für den Umgang mit Halogenen oder Säuren.

– Leitungsregler: Werden stromabwärts zur Steuerung an den Verbrauchsstellen in Gasverteilungssystemen installiert.

Bei jedem Typ werden Faktoren wie Durchflussrate, Druckbereich und Gasverträglichkeit ausgeglichen.

Anwendungen in der Industrie

Spezielle Gasregler sind branchenübergreifend unverzichtbar.

In Laboren liefern sie Gase für die Chromatographie, die Massenspektrometrie und Kalibrierstandards und gewährleisten so präzise Gemische ohne Verunreinigungen.

In der Halbleiterfertigung werden sie für Dotierungsprozesse mit Gasen wie Silan benötigt, da bereits geringfügige Druckschwankungen die Wafer zerstören können.

Die pharmazeutische und biotechnologische Industrie nutzt sie für Fermentation, Zellkultur und Arzneimittelsynthese, um sterile Umgebungen aufrechtzuerhalten.

Bei der Umweltüberwachung werden Regler für Luftqualitätsanalysatoren eingesetzt, die Spurengase entnehmen.

Beim Schweißen und der Metallverarbeitung verhindern hochreine Argon- oder Heliumregler die Oxidation beim WIG-Schweißen.

Medizinische Anwendungen, die manchmal separat klassifiziert werden, umfassen Regler für Sauerstoff oder Lachgas in der Anästhesie, wobei die Zuverlässigkeit im Vordergrund steht.

Insgesamt verbessern diese Regler die Prozesskontrolle, reduzieren Abfall und gewährleisten die Einhaltung von Normen wie ISO 9001.

Wartungs- und Sicherheitsüberlegungen

Eine ordnungsgemäße Wartung verlängert die Lebensdauer und erhöht die Sicherheit des Reglers. Regelmäßige Dichtigkeitsprüfungen mit Seifenlösungen oder Detektoren sind unerlässlich. Membranen sollten regelmäßig ausgetauscht werden, insbesondere in korrosiven Umgebungen.

Zu den Sicherheitsmerkmalen gehören Druckentlastungsventile, die sich bei Überschreitung der zulässigen Druckgrenzen aktivieren, und Berstscheiben für katastrophale Ausfälle.

Benutzer müssen die Regler an die Gasarten anpassen, um Reaktionen zu vermeiden – z. B. darf kein Kupfer für Acetylen verwendet werden. Vor dem Trennen immer drucklos machen.

Schulungen zur korrekten Anwendung verhindern Unfälle, wie beispielsweise das Überdrehen von Verschraubungen, das zu Leckagen führen kann.

Hersteller von hochreinen Spezialgasreglern
Fazit

Spezielle Gasreglerventile sind ein Paradebeispiel für technische Präzision und wandeln Hochdruckchaos in kontrollierte Gaszufuhr um. Durch das Zusammenspiel von Federn, Membranen und Ventilen gewährleisten sie die für moderne Technologien unerlässliche Stabilität. Mit der Weiterentwicklung der Industrie werden sich auch diese Geräte kontinuierlich anpassen und intelligente Sensoren für die Echtzeitüberwachung integrieren. Das Verständnis ihrer Funktionsweise ermöglicht es Anwendern, sie effektiv auszuwählen und zu bedienen, Innovationen voranzutreiben und gleichzeitig die Sicherheit zu gewährleisten.
