Ein umfassender Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern

Ein umfassender Leitfaden zur Auswahl von Hochdruck-Spezialgasreglern

Hochdruck-Spezialgasregler sind in Branchen, in denen die präzise Steuerung von Gasfluss und -druck unerlässlich ist, unverzichtbare Komponenten. Diese Geräte gewährleisten die sichere und effiziente Zufuhr von Gasen unter hohem Druck, beugen Unfällen vor und optimieren die Leistung in Anwendungen von der Laborforschung bis zur industriellen Fertigung. Die Auswahl des richtigen Reglers erfordert das Verständnis technischer Spezifikationen, Kompatibilitätsfaktoren und Sicherheitsstandards. Dieser Leitfaden bietet einen umfassenden Überblick und unterstützt Ingenieure, Techniker und Einkäufer bei fundierten Entscheidungen. Am Ende dieses Leitfadens verfügen Sie über das nötige Wissen, um Optionen anhand von Leistung, Langlebigkeit und Wirtschaftlichkeit zu bewerten.

Spezialgase, wie sie beispielsweise in der Kalibrierung, der Halbleiterproduktion oder in medizinischen Anwendungen eingesetzt werden, arbeiten oft mit Drücken von über 3000 psi. Druckregler reduzieren den Eingangsdruck aus Flaschen oder Rohrleitungen auf nutzbare Ausgangsdrücke und gewährleisten gleichzeitig die Stabilität. Eine falsche Auswahl kann zu Leckagen, Verunreinigungen oder Systemausfällen führen, was die Notwendigkeit eines systematischen Vorgehens unterstreicht.

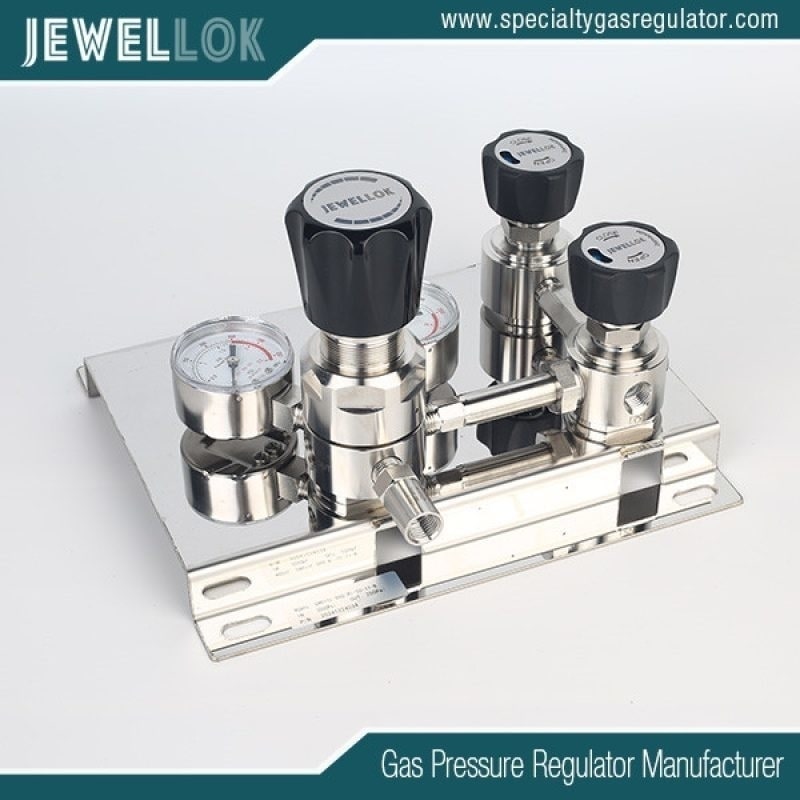

Hersteller von Hochdruck-Spezialgasreglern
Hochdruck-Spezialgasregler verstehen

Hochdruckregler bestehen im Wesentlichen aus einem Gehäuse, einem Deckel, einer Membran oder einem Kolben, Federn und Ventilen. Der Mechanismus funktioniert durch Kräfteausgleich: Der Eingangsdruck drückt auf ein Sensorelement (Membran oder Kolben), welches das Ventil anpasst, um den gewünschten Ausgangsdruck aufrechtzuerhalten. Bei Spezialgasen müssen Regler korrosive, toxische oder hochreine Substanzen ohne Verunreinigungen verarbeiten können.

Wesentliche Unterschiede zu Standardreglern sind höhere Nenndrücke, oft bis zu 6000 psi oder mehr, und spezielle Materialien, die chemischen Reaktionen widerstehen. So unterscheiden sich beispielsweise Regler für Edelgase wie Helium von solchen für reaktive Gase wie Chlor. Das Verständnis der Gaseigenschaften – wie Viskosität, Dichte und Korrosivität – ist grundlegend. Die Viskosität beeinflusst die Strömungsdynamik, während die Dichte die Berechnung des Druckverlusts beeinflusst.

Regler werden nach ihren Stufen klassifiziert: einstufige Regler für einfache Anwendungen mit minimalen Druckschwankungen und zweistufige Regler für eine präzise Regelung bei stark variierendem Eingangsdruck. Zweistufige Modelle reduzieren den Druck zunächst auf ein Zwischenniveau und justieren ihn anschließend fein, was eine höhere Stabilität gewährleistet.



Arten von Hochdruck-Spezialgasreglern

Verschiedene Typen decken unterschiedliche Bedürfnisse ab:

1. Druckminderer : Diese am häufigsten verwendeten Druckminderer senken hohe Eingangsdrücke auf niedrigere Ausgangsdrücke. Sie eignen sich ideal für Flaschengase und verfügen über Einstellknöpfe zur Sollwertregelung.

2. Gegendruckregler: Diese halten den Vordruck aufrecht, indem sie überschüssiges Gas ableiten. Sie sind nützlich in Anwendungen zur Druckbegrenzung oder überall dort, wo ein konstanter Gegendruck erforderlich ist, wie beispielsweise in Chromatographiesystemen.

3. Dombelastete Regler: Der Druck wird über einen mit Pilotgas gefüllten Dom geregelt, was eine Fernjustierung und hohe Genauigkeit ermöglicht. Sie eignen sich für Anwendungen mit hohem Durchfluss und hohem Druck in petrochemischen Anlagen.

4. Elektronisch gesteuerte Regler: Durch die Integration von Sensoren und Aktoren ermöglichen diese Regler digitale Präzision und Automatisierung. In Halbleiterfabriken gewährleisten sie Reinheitsgrade im Sub-ppm-Bereich.

5. Leitungsregler: Diese werden in Rohrleitungen zur kontinuierlichen Versorgung installiert, bewältigen geringere Druckverluste, müssen aber einer ständigen Beanspruchung standhalten.

Jeder Typ verfügt über Varianten wie Point-of-Use (POU)-Regler zur lokalen Steuerung oder zentrale, in Schalttafeln montierte Systeme für mehrere Steckdosen.



Schlüsselfaktoren bei der Auswahl einer Regulierungsbehörde

Die Auswahl eines Reglers erfordert die Bewertung mehrerer Parameter, um den Anforderungen der Anwendung gerecht zu werden.

Druckbereich und Steuerung

Bestimmen Sie den maximalen Eingangsdruck (z. B. Zylinderdruck bis zu 4500 psi) und den erforderlichen Ausgangsdruckbereich (z. B. 0–500 psi). Achten Sie auf Regler mit einem großen Regelbereich für vielseitige Einsatzmöglichkeiten. Der Druckabfall bei steigendem Durchfluss sollte minimal sein – idealerweise unter 10 %. Wählen Sie für kritische Anwendungen Modelle mit geringer Hysterese für eine reproduzierbare Leistung.

Anforderungen an die Durchflussmenge

Die Durchflusskapazität, gemessen in SCFM (Standardkubikfuß pro Minute), muss den Systemanforderungen entsprechen. Zu kleine Regler führen zu Unterversorgung, zu große zu Instabilität. Verwenden Sie die Cv-Werte (Durchflusskoeffizient) aus den Herstellerangaben zur Berechnung: Durchfluss = Cv × √(ΔP × SG), wobei ΔP der Druckabfall und SG die Dichte ist. Bei Spezialgasen unter hohem Druck sind Strömungsbedingungen mit Überschallgeschwindigkeit zu berücksichtigen.

Materialkompatibilität

Werkstoffe verhindern Korrosion und Kontamination. Messing eignet sich für nicht korrosive Gase wie Stickstoff, während Edelstahl (316L) für korrosive Gase wie Schwefelwasserstoff bevorzugt wird. Elastomere in Dichtungen (z. B. Viton für Kohlenwasserstoffe, EPDM für wasserbasierte Medien) müssen beständig gegen Zersetzung sein. Für höchste Reinheit minimieren elektropolierte Oberflächen den Partikelabrieb.

Gasverträglichkeitstabellen von Normen wie der CGA (Compressed Gas Association) helfen bei der Auswahl. Vermeiden Sie Fehlkombinationen, z. B. Aluminium mit Alkalien, da dies zu Versprödung führen kann.

Sicherheitsvorrichtungen

Sicherheit hat oberste Priorität. Integrierte Sicherheitsventile schützen vor Überdruck, Berstscheiben lösen sich bei voreingestellten Drücken. Manometer mit bruchsicheren Linsen überwachen die Messwerte. Für giftige Gase leiten aufgefangene Entlüftungsöffnungen die Abgase sicher ab. Zertifizierungen wie ASME, PED oder ATEX gewährleisten die Einhaltung der Druckbehälterrichtlinien.

Erwägen Sie ausfallsichere Konstruktionen: Kolbentypen für hohe Drücke (weniger anfällig für Membranversagen) und Verankerungen für seismische Gebiete.

Umwelt- und Betriebsfaktoren

Die Umgebungstemperatur beeinflusst die Leistung – Regler für kryogene Gase benötigen Heizungen, um Vereisung zu verhindern. Vibrationsfestigkeit ist in mobilen Anwendungen entscheidend. Wartungsfreundlichkeit, beispielsweise durch modulare Bauweise für den schnellen Teileaustausch, reduziert Ausfallzeiten.

Zu den Kostenüberlegungen gehören der Anschaffungspreis im Vergleich zu den Lebenszykluskosten. Hochwertige Modelle mit längerer MTBF (mittlere Betriebsdauer zwischen Ausfällen) können höhere Preise rechtfertigen.



Anwendungsbereiche von Hochdruck-Spezialgasreglern

Diese Regulierungsbehörden bedienen unterschiedliche Sektoren:

– Labor und Forschung: Für die Gaschromatographie, Sicherstellung präziser Mischungen von Trägergasen wie Helium.

– Halbleiterfertigung: Bereitstellung von Dotierstoffen wie Arsin bei Drücken bis zu 3000 psi mit einer Reinheit von >99.999%.

– Medizin und Pharmazie: Regulierung von Sauerstoff oder Lachgas in Anästhesiesystemen mit FDA-konformen Materialien.

– Industrieprozesse: Beim Schweißen die Steuerung des Argonflusses; in der Öl- und Gasindustrie die Steuerung des Wasserstoffs für das Hydrocracken.

– Luft- und Raumfahrt: Umgang mit Treibstoffen wie Hydrazin in Testeinrichtungen.

Fallstudien verdeutlichen die Auswahlmöglichkeiten: Ein Biotechnologieunternehmen entschied sich für zweistufige Edelstahlregler für die CO2-Inkubation, wodurch die Variabilität um 50 % reduziert wurde.



Wartung und Fehlerbehebung

Regelmäßige Wartung verlängert die Lebensdauer. Prüfen Sie mit Seifenlösungen oder elektronischen Detektoren auf Leckagen. Reinigen Sie die Innenteile mit zugelassenen Lösungsmitteln, um Verunreinigungen zu entfernen. Kalibrieren Sie die Messgeräte jährlich.

Häufige Probleme:

– Kriechen: Allmählicher Druckanstieg aufgrund von Sitzverschleiß – Sitze austauschen.

– Klappern: Ventilschwingungen aufgrund falscher Dimensionierung – anpassen oder neu dimensionieren.

– Einfrieren: In feuchten Umgebungen trockene Gase oder Heizgeräte verwenden.

Beachten Sie bei der Demontage die Anweisungen des Herstellers und verwenden Sie die Drehmomentvorgaben, um Beschädigungen zu vermeiden.

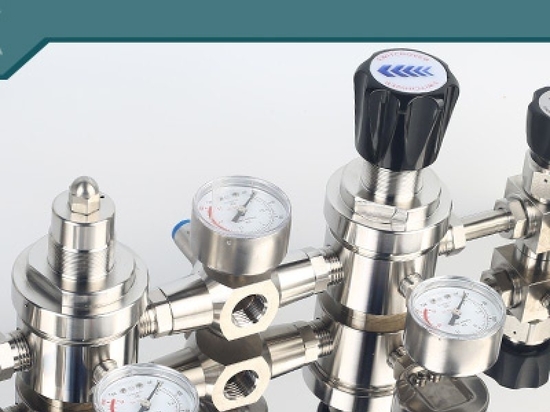

Hersteller von Hochdruck-Spezialgasreglern
Fazit

Die Auswahl von Hochdruck-Spezialgasreglern erfordert technisches Wissen und praktische Erfahrung. Durch die Bewertung von Druck, Durchfluss, Materialien, Sicherheit und anwendungsspezifischen Anforderungen können Sie Geräte auswählen, die Effizienz und Sicherheit optimieren. Ziehen Sie Experten zu Rate oder nutzen Sie Auswahlsoftware für komplexe Anforderungen. Letztendlich erfüllt der richtige Regler nicht nur die aktuellen Anforderungen, sondern antizipiert auch zukünftige und gewährleistet so einen zuverlässigen Betrieb in sicherheitskritischen Umgebungen.
