Säuregaswäschersystem für die industrielle Abgasreinigung

Säuregaswäschersystem für die industrielle Abgasreinigung

Industrielle Fertigungsprozesse können korrosive, giftige und gefährliche saure Gase erzeugen, die vor der Freisetzung in die Atmosphäre wirksam behandelt werden müssen. Gase wie Chlorwasserstoff (HCl), Schwefeldioxid (SO₂), Fluorwasserstoff (HF), Chlor (Cl₂), Schwefeloxide und andere saure Verbindungen können Korrosion an Anlagen, Umweltverschmutzung und erhebliche Gefahren für Arbeiter und Anwohner verursachen.

Ein Abgaswäscher für saure Gase bietet eine effektive Lösung zur Entfernung dieser Schadstoffe aus industriellen Abgasströmen. Durch die Kombination von Gas-Flüssigkeits-Kontakt, chemischer Neutralisation, Stoffaustausch und kontrollierter Abgasableitung kann ein solcher Wäscher die Konzentration saurer Gase deutlich reduzieren und Anlagen dabei unterstützen, die Emissionsgrenzwerte einzuhalten.

Für Chemieanlagen, Halbleiterfabriken, Metallverarbeitungsbetriebe, Pharmafabriken, Labore, Kläranlagen und andere industrielle Anwendungen ist die Auswahl des geeigneten Designs für die Abgasreinigung von entscheidender Bedeutung für eine zuverlässige und kontinuierliche Abgasreinigung.


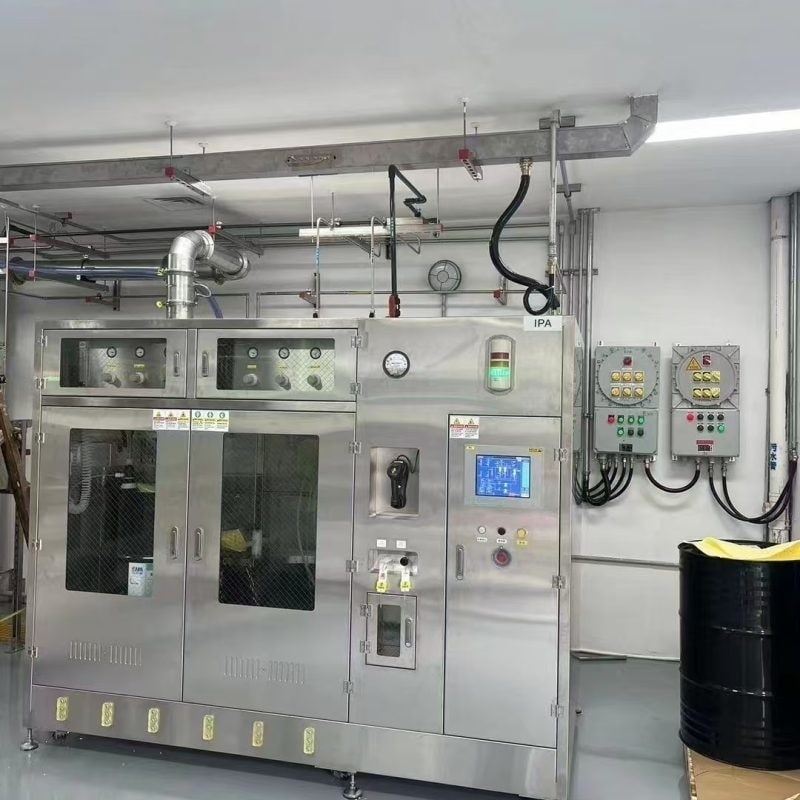

Modul zur Flüssigkeits- und Chemikalienzufuhr und Chemikalienzufuhrsystem
Was ist ein Säuregaswäschersystem?
Ein Säuregaswäscher ist ein industrielles Luftreinhaltesystem, das dazu dient, saure und wasserlösliche Schadstoffe aus einem Abgasstrom zu entfernen.

In einem typischen Nasswäscher für saure Gase tritt das kontaminierte Gas in den Wäscherturm ein und kommt mit einer zirkulierenden Flüssigkeit in Kontakt. Je nach Art des zu reinigenden Schadstoffs kann es sich bei der Waschflüssigkeit um Wasser oder eine alkalische chemische Lösung wie Natriumhydroxid (NaOH) handeln.

Beim Kontakt zwischen Gas und Flüssigkeit gehen saure Gase aus der Gasphase in die flüssige Phase über. Chemische Reaktionen neutralisieren anschließend die absorbierten sauren Verbindungen.

Wenn beispielsweise Chlorwasserstoff mit Natriumhydroxid behandelt wird, kann die Neutralisationsreaktion wie folgt dargestellt werden:

HCl + NaOH → NaCl + H₂O

In ähnlicher Weise kann Schwefeldioxid mit einer alkalischen Lösung reagieren und lösliche Sulfit- oder Sulfatverbindungen bilden.

Das gereinigte Gas durchläuft einen Demister oder Nebelabscheider, bevor es durch den Abgaskamin abgeleitet wird, während die zirkulierende Waschflüssigkeit überwacht und gesteuert wird, um die erforderliche Reinigungsleistung aufrechtzuerhalten.

Wie funktioniert ein Säuregaswäscher?
Das Funktionsprinzip eines Säuregaswäschers umfasst im Allgemeinen vier Hauptstufen: Gassammlung, Gas-Flüssigkeits-Kontakt, chemische Neutralisation und Nebelabscheidung.

1. Sammlung industrieller Abgase
Das kontaminierte Abgas wird zunächst über ein Abgaskanalsystem aus den Prozessanlagen aufgefangen.

Quellen können sein:

Chemische Verarbeitungsausrüstung
Halbleiterprozesswerkzeuge
Säurereinigungssysteme
Galvanisierungs- und Metallbearbeitungslinien
Laborabzüge
Abwasserbehandlungsprozesse
Pharmazeutische Produktionsanlagen
Chemikalienlager- und -transfersysteme
Der Abluftventilator erzeugt einen Unterdruck im Kanalsystem und transportiert das kontaminierte Gas zum Wäscher.

Eine ordnungsgemäße Abgasabsaugung ist wichtig, da bei unzureichender Abscheidung korrosive oder gefährliche Gase in die Arbeitsumgebung gelangen können.

2. Gas-Flüssigkeits-Kontakt
Nach dem Eintritt in den Wäscherturm kommt das kontaminierte Gas mit der zirkulierenden Waschflüssigkeit in Kontakt.

Je nach Anwendung können unterschiedliche Wäscherkonfigurationen eingesetzt werden. Festbettwäscher sind besonders häufig zur Entfernung von sauren Gasen anzutreffen, da sie eine große Oberfläche für den Stoffaustausch zwischen Gas und Flüssigkeit bieten.

Das Packungsmaterial erhöht den Kontakt zwischen Gas und Flüssigkeit und ermöglicht so ein effizienteres Auflösen der Säuremoleküle in der Flüssigkeit.

3. Neutralisation von sauren Gasen
Sobald saure Gase in die flüssige Phase übergehen, kann eine chemische Reaktion die Verunreinigungen neutralisieren.

Zur Steigerung der Entfernungseffizienz vieler saurer Gase wird eine alkalische Lösung verwendet. Natriumhydroxid ist eine der am häufigsten eingesetzten Chemikalien, da es mehrere gängige saure Gase wirksam neutralisieren kann.

Das Scrubber-Steuerungssystem kann Parameter wie pH-Wert, Flüssigkeitsdurchflussrate, Druckabfall, Temperatur und Chemikalienkonzentration überwachen.

Durch die automatische Chemikaliendosierung kann die Waschlösung dann innerhalb des erforderlichen Betriebsbereichs gehalten werden.

4. Nebelbeseitigung und Abgasabführung
Nach dem Durchlaufen der Wäscherstufe strömt das aufbereitete Gas durch einen Tropfenabscheider.

Der Demister entfernt mitgerissene Flüssigkeitströpfchen aus dem Gasstrom und trägt so dazu bei, chemische Verschleppungen zu verhindern und die Korrosion in nachgeschalteten Kanälen und Abgaskaminen zu reduzieren.

Das aufbereitete Gas kann dann gemäß den Emissionskontrollvorschriften der Anlage über den Abgaskamin abgeleitet werden.

Haupttypen von Säuregaswäschern
Die Wahl der Wäschertechnologie hängt von der Gaszusammensetzung, der Durchflussrate, der Schadstoffkonzentration, dem erforderlichen Abscheidegrad, der Temperatur, der Luftfeuchtigkeit und dem verfügbaren Installationsraum ab.

Schüttbett-Scheuersaugmaschine
Festbettwäscher werden häufig zur Entfernung wasserlöslicher saurer Gase eingesetzt.

Im Inneren des Turms sorgt eine speziell entwickelte Füllkörperpackung für eine große Oberfläche für den Gas-Flüssigkeits-Kontakt. Die Waschflüssigkeit wird über die Füllkörperpackung verteilt, während das verunreinigte Gas durch den Turm strömt.

Festbettsysteme eignen sich für Gase wie HCl, HF, SO₂ und andere lösliche saure Verbindungen.

Venturi-Wäscher
Ein Venturi-Wäscher nutzt einen Hochgeschwindigkeits-Gasstrom, um die Waschflüssigkeit zu zerstäuben und einen intensiven Gas-Flüssigkeits-Kontakt herzustellen.

Venturi-Systeme sind besonders nützlich, wenn die Abgase sowohl gasförmige Schadstoffe als auch Partikel enthalten.

Allerdings benötigen sie aufgrund ihres relativ hohen Druckabfalls möglicherweise eine höhere Betriebsenergie.

Sprühturmwäscher
Sprühtürme verwenden Düsen, um die Waschflüssigkeit in den Abgasstrom einzuleiten.

Durch ihre einfache Bauweise kann eine zuverlässige Behandlung für bestimmte Anwendungen gewährleistet werden, insbesondere dort, wo die Partikelbelastung relativ gering ist und keine hohe Gas-Flüssigkeits-Kontakteffizienz erforderlich ist.

Mehrstufiges Wäschersystem
Für anspruchsvolle industrielle Abgasanwendungen kann ein mehrstufiger Wäscher eingesetzt werden.

Für verschiedene Schadstoffe können unterschiedliche Verfahrensstufen ausgelegt werden. Beispielsweise kann eine Stufe Feinstaub entfernen, während in einer anderen Stufe eine alkalische Lösung zur Neutralisierung saurer Gase eingesetzt wird.

Mehrstufige Systeme bieten eine größere Flexibilität bei der Behandlung komplexer Abgasströme, die mehrere Schadstoffe enthalten.

Hauptkomponenten eines industriellen Säuregaswäschers
Ein komplettes industrielles Abgasreinigungssystem besteht typischerweise aus mehreren integrierten Komponenten.

Scrubber-Turm
Der Wäscherturm bildet die Hauptkontaktfläche zwischen Gas und Flüssigkeit. Das Turmmaterial muss entsprechend der chemischen Zusammensetzung und der Temperatur des Abgases ausgewählt werden.

Gängige Werkstoffe sind GFK, PP, PVC, PVDF, Edelstahl und andere korrosionsbeständige Materialien.

Umwälzpumpe
Die Umwälzpumpe befördert kontinuierlich Waschflüssigkeit vom Tank zu den Sprühverteilern oder dem Verteilersystem.

Bei der Pumpenauswahl sollten chemische Verträglichkeit, Durchflussrate, Druck, Temperatur und Betriebsbedingungen berücksichtigt werden.

Sprühdüsen
Sprühdüsen verteilen die Waschflüssigkeit im gesamten Turm.

Eine gleichmäßige Flüssigkeitsverteilung ist von entscheidender Bedeutung, da eine ungleichmäßige Verteilung zu Kanalbildung führen und die Effizienz des Gas-Flüssigkeits-Kontakts verringern kann.

Verpackungsmedien
In Festbettwäschern bieten die Füllkörper eine große Oberfläche für den Stoffaustausch.

Das Packungsmaterial sollte eine gute chemische Beständigkeit, einen geringen Druckverlust und eine angemessene mechanische Festigkeit aufweisen.

Demister
Der Demister entfernt Flüssigkeitströpfchen aus dem behandelten Gas vor dessen Ableitung.

Eine geeignete Konstruktion des Entfeuchters trägt dazu bei, Flüssigkeitsmitführung zu reduzieren und nachgeschaltete Abluftkanäle und Ventilatoren zu schützen.

pH-Regelsystem
Bei alkalischen Nassreinigungsanwendungen ist die pH-Wert-Kontrolle ein wichtiger Bestandteil des automatischen Betriebs.

Ein pH-Sensor überwacht kontinuierlich die Waschlösung. Sobald der pH-Wert unter den vordefinierten Betriebsbereich fällt, kann das Steuerungssystem die Chemikaliendosierpumpe aktivieren.

Abzugshaube
Der Abluftventilator sorgt für den erforderlichen Luftstrom, um kontaminiertes Gas durch das System zu transportieren.

Bei der Auswahl des Lüfters müssen der erforderliche Luftstrom, der Systemdruckverlust, die Gastemperatur und die chemische Umgebung berücksichtigt werden.

Materialauswahl für die Behandlung korrosiver Gase
Bei der Konstruktion von Gaswäschern ist die Materialauswahl besonders wichtig, da die Anlagen unter Umständen ständig korrosiven Chemikalien ausgesetzt sind.

Für viele Nasswäscheranwendungen werden aufgrund ihrer Korrosionsbeständigkeit üblicherweise GFK und Polypropylen (PP) für den Wäscherkörper ausgewählt.

Für aggressivere chemische Umgebungen können Werkstoffe wie PVDF, PTFE-ausgekleidete Bauteile oder spezielle korrosionsbeständige Legierungen erforderlich sein.

Das geeignete Material hängt ab von:

Säuregasart
Gaskonzentration
Scheuermittel
Betriebstemperatur
pH-Wert der Flüssigkeit
Chloridkonzentration
Erwartete Lebensdauer
Mechanische Anforderungen
Eine gut durchdachte Materialauswahlstrategie kann den Wartungsaufwand reduzieren und die Lebensdauer des Wäschers verlängern.

Auslegungsüberlegungen für Säuregaswäscher
Ein zuverlässiges Wäschersystem sollte entsprechend den tatsächlichen Prozessbedingungen ausgelegt werden, anstatt für jede Anwendung eine Standardturmkonfiguration zu verwenden.

Wichtige Auslegungsparameter sind Abgasvolumenstrom, Schadstoffkonzentration, Gastemperatur, Luftfeuchtigkeit, Einlassdruck, Zielauslasskonzentration und erforderliche Abscheideeffizienz.

Der Wäscher muss außerdem richtig dimensioniert sein, um eine ausreichende Gasverweilzeit und einen ausreichenden Gas-Flüssigkeits-Kontakt zu gewährleisten.

Der Druckverlust ist ein weiterer wichtiger Faktor. Ein zu hoher Druckverlust erhöht den Energieverbrauch des Ventilators, während ein unzureichender Gas-Flüssigkeits-Kontakt die Schadstoffabscheideeffizienz verringern kann.

Der Chemikalienverbrauch sollte ebenfalls bei der Systemauslegung berücksichtigt werden. Ein optimiertes Dosiersystem kann eine ausreichende Neutralisationskapazität gewährleisten und gleichzeitig unnötigen Chemikalienverbrauch vermeiden.

Anwendungen von Säuregaswäschern
Gaswäscher für saure Gase werden in einer Vielzahl von Branchen eingesetzt.

Halbleiterfertigung
Bei Halbleiterfertigungsprozessen können während des Ätzens, Reinigens, Abscheidens und anderer Prozesse korrosive Gase entstehen.

Säuregaswäscher können in die Abgasanlagen von Fabriken integriert werden, um Gase wie HCl, HF und andere prozessbedingte Verunreinigungen zu behandeln.

Chemische Herstellung
In Chemieanlagen können bei chemischen Reaktionen, Lagerung, Transport und Produktionsprozessen saure Abgase entstehen.

Abgasreinigungssysteme können eine zentrale oder punktuelle Abgasreinigung ermöglichen.

Metallverarbeitung und Galvanisierung
Bei Beiz-, Ätz-, Oberflächenbehandlungs- und Galvanisierungsverfahren können Säuredämpfe erzeugen, die Salzsäure, Schwefelsäure, Salpetersäure und andere korrosive Verbindungen enthalten.

Nasswäscher können diese Emissionen auffangen und neutralisieren, bevor sie in die Atmosphäre gelangen.

Pharmazeutische und Laboreinrichtungen
Laboratorien und pharmazeutische Produktionsanlagen können zwar geringere Mengen an, aber potenziell gefährlichen chemischen Abgasen erzeugen.

Kompakte Wäschersysteme können für Abzugshauben, Prozessanlagen oder lokale Abgasanwendungen konzipiert werden.

Abwasserbehandlung
Bei der Abwasserbehandlung können saure oder geruchsintensive Gase entstehen. Durch den Einsatz von Wäschertechnologie in Abwasserabgasreinigungsanlagen lassen sich bestimmte lösliche Schadstoffe reduzieren.

Vorteile der Nasswäsche von sauren Gasen
Ein fachgerecht konstruierter Nasswäscher bietet zahlreiche Vorteile für die industrielle Abgasreinigung.

Hohe Abscheideeffizienz: Durch Stoffaustausch zwischen Gas und Flüssigkeit sowie chemische Neutralisation lassen sich viele wasserlösliche saure Gase effektiv entfernen.

Kontinuierlicher Betrieb: Nasswäscher können bei anspruchsvollen industriellen Prozessen kontinuierlich betrieben werden.

Automatische Steuerung: Moderne Systeme können SPS-Steuerungen, pH-Überwachung, Chemikaliendosierung, Flüssigkeitsstandüberwachung, Alarme und Fernüberwachung integrieren.

Flexible chemische Behandlung: Die Waschlösung kann je nach den zu behandelnden Schadstoffen ausgewählt werden.

Korrosionsbeständige Konstruktion: Durch die richtige Materialauswahl können Wäscher auch aggressive chemische Umgebungen bewältigen.

Skalierbares Design: Die Systeme können für Abgasanlagen im Labormaßstab, einzelne Prozessanlagen oder große, zentrale industrielle Abgasanlagen ausgelegt werden.

Wie man ein Säuregaswäschersystem auswählt
Vor der Auswahl eines Säuregaswäschers sollten die Anwender dem Anlagenlieferanten detaillierte Prozessinformationen zur Verfügung stellen.

Zu den wichtigsten Informationen gehören:

Abgaszusammensetzung
Maximaler und normaler Luftdurchsatz
Schadstoffkonzentration am Einlass
Gastemperatur
Erforderliche Auslasskonzentration
Erforderliche Behandlungseffizienz
Betriebsstunden pro Tag
Verfügbarer Bauraum
Anforderungen an Scheuermittel
Lokale Umweltvorschriften
Bei gemischten Abgasströmen ist eine detaillierte Gasanalyse besonders wichtig. Unterschiedliche Schadstoffe erfordern möglicherweise unterschiedliche Behandlungsverfahren, und eine einzelne Wäscherstufe ist unter Umständen nicht immer ausreichend.

Automatische Steuerung und Überwachung
Moderne industrielle Wäscher nutzen zunehmend SPS-basierte automatische Steuerungssysteme.

Über ein Bedienfeld können pH-Wert, Flüssigkeitsstand, Pumpenstatus, Lüfterstatus, Druckdifferenz, Chemikaliendosierung und anormale Betriebsbedingungen überwacht werden.

Wenn ein Parameter den vordefinierten Grenzwert überschreitet, kann das System einen Alarm auslösen oder eine Schutzabschaltung einleiten.

Die Fernüberwachung kann den Bedienern außerdem Betriebsinformationen und Wartungshinweise in Echtzeit liefern.

Die Automatisierung verbessert die Prozessstabilität und reduziert gleichzeitig den Bedarf an kontinuierlichen manuellen Eingriffen.

Wartung von industriellen Abgasreinigungsanlagen
Regelmäßige Wartung ist notwendig, um eine stabile Leistung der Scheuersaugmaschine zu gewährleisten.

Die Betreiber sollten regelmäßig Folgendes überprüfen:

Scheuermittelpackung
Sprühdüsen
Umwälzpumpen
Demister-Pads
pH-Sensoren
Chemikalien-Dosierpumpen
Abluftventilatoren
Kanalisierung
Ventile und Rohrleitungen
Flüssigkeitstanks
Dichtungen und Düsen sollten auf Verstopfungen, Ablagerungen oder chemische Schäden überprüft werden. Sensoren sollten gemäß den Empfehlungen des Herstellers kalibriert werden.

Die Aufrechterhaltung des korrekten Flüssigkeitsstands, des korrekten Zirkulationsflusses und der korrekten Chemikalienkonzentration ist ebenfalls unerlässlich für eine stabile Neutralisation saurer Gase.


Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
Fazit
Ein Säuregaswäschersystem zur industriellen Abgasreinigung ist eine wichtige Technologie zur Kontrolle korrosiver und wasserlöslicher Schadstoffe, die bei industriellen Prozessen entstehen.

Durch die Kombination von effizientem Gas-Flüssigkeits-Kontakt, chemischer Neutralisation, Nebelbeseitigung, korrosionsbeständiger Konstruktion und automatischer Überwachung kann ein sachgemäß ausgelegter Wäscher eine zuverlässige Behandlung für Anwendungen bieten, die von der Halbleiterfertigung und chemischen Verarbeitung bis hin zur Metallveredelung, Laboren, Pharmazeutika und Abwasserbehandlung reichen.

Das am besten geeignete System hängt von der tatsächlichen Abgaszusammensetzung, dem Luftdurchsatz, der Schadstoffkonzentration, der Betriebstemperatur, dem erforderlichen Abscheidegrad und den Standortbedingungen ab. Daher sind eine professionelle Prozessanalyse und eine kundenspezifische Entwicklung bei der Auswahl eines Industrieabgaswäschers unerlässlich.

Für Anlagen, die mit HCl, HF, SO₂, Chlor, Säuredämpfen oder anderen korrosiven Abgasen zu tun haben, kann ein maßgeschneiderter Nasswäscher oder ein mehrstufiges Abgasreinigungssystem einen effektiven Ansatz zur Neutralisierung von sauren Gasen und zur Kontrolle umweltrelevanter Emissionen bieten.
