Laborgasverteilungssystem für Stickstoff, Sauerstoff, Wasserstoff und Spezialgase

Ein Laborgasverteilungssystem ist eine kritische Infrastruktur, die Stickstoff, Sauerstoff, Wasserstoff und Spezialgase sicher aus Flaschen, Großtanks oder zentralen Gasanlagen zu Laborinstrumenten und Prozessanlagen liefert. Im Gegensatz zu herkömmlichen Druckluftleitungen müssen Laborgassysteme entsprechend den Gaseigenschaften, der erforderlichen Reinheit, dem Druck, der Durchflussrate, der Kompatibilität und den Sicherheitsanforderungen ausgelegt werden.

Moderne Labore in der pharmazeutischen Forschung, der chemischen Analytik, der Biotechnologie, der Halbleiterentwicklung, Universitäten, Krankenhäusern und industriellen F&E-Einrichtungen benötigen zunehmend zuverlässige Gasverteilungssysteme für Anwendungen wie Chromatographie, Massenspektrometrie, Spektroskopie, Halbleiterverarbeitung, Inertisierung, Schweißen, Zellkultur und analytische Tests.

Ein fachgerecht geplantes System gewährleistet einen stabilen Gasdruck, minimiert Verunreinigungen, reduziert den Flaschenhandling und erhöht die Betriebssicherheit. Dieser Artikel erläutert die Konstruktion, die Komponenten, die Installation und die Sicherheitsaspekte von Laborgasverteilungssystemen für Stickstoff, Sauerstoff, Wasserstoff und Spezialgase.

Was ist ein Laborgasverteilungssystem?
Ein Laborgasverteilungssystem verbindet eine Gasquelle über ein kontrolliertes Netzwerk aus Rohrleitungen, Ventilen, Reglern, Verteilern, Überwachungsgeräten und Auslassanschlüssen mit mehreren Verbrauchspunkten.

Ein typisches System besteht aus:

Gasflaschen oder Gasspeicher
Gaszylinderverteiler
Automatische oder halbautomatische Umschaltsysteme
Druckregler
Gasschränke
Gasverteilungsleitungen
Absperrventile
Druckmessgeräte und -transmitter
Gasanschlüsse und Druckregler am Verbrauchsort
Gasdetektions- und Alarmsysteme
Lüftungs- und Abluftsysteme
Die Konfiguration hängt von der Anzahl der Gase, dem Gasverbrauch, der erforderlichen Reinheit, dem Betriebsdruck, dem Laborlayout und den geltenden Sicherheitsstandards ab.

Für kleine Labore können einzelne Gasflaschen mit lokalen Reglern ausreichend sein. In Laboren mit mehreren Geräten oder hohem Gasverbrauch bietet ein zentrales Gasverteilungssystem eine bessere Druckstabilität, einen einfacheren Flaschenwechsel und ein effizienteres Gasmanagement.

Labor-Stickstoffgasverteilungssystem
Stickstoff ist eines der am häufigsten verwendeten Gase in Laboren. Er findet breite Anwendung bei der Inertisierung, Probenvorbereitung, Chromatographie, Verdampfung, in Handschuhkästen, Halbleiterprozessen und Analysegeräten.

Ein Stickstoffverteilungssystem umfasst im Allgemeinen einen Stickstoffzylinderverteiler oder eine Stickstoffquelle, eine primäre Druckregelung, Verteilungsleitungen, Absperrventile und Druckregler für die einzelnen Entnahmestellen.

Stickstoff ist unter normalen Laborbedingungen chemisch inert, kann aber in geschlossenen Räumen eine sauerstoffarme Atmosphäre erzeugen. Daher sollten in Laboren, die größere Mengen Stickstoff verwenden, Belüftung und die Überwachung des Sauerstoffmangels in Betracht gezogen werden.

Für Anwendungen mit höchsten Reinheitsanforderungen sollte das Rohrleitungssystem Toträume, Partikelbildung, Feuchtigkeitskontamination und unnötige Verbindungsstellen minimieren. Edelstahlrohre, insbesondere elektropolierte oder innenbehandelte Rohre, eignen sich, wenn ultrareiner Stickstoff benötigt wird.

Ein stabiler Druck ist ebenfalls wichtig. Analytische Instrumente reagieren empfindlich auf Schwankungen des Gasversorgungsdrucks, daher sollten Regler entsprechend Eingangsdruck, Ausgangsdruck, Durchflussrate und Anwendungsanforderungen korrekt dimensioniert werden.

Sauerstoffverteilungssystem im Labor
Sauerstoff wird häufig in der medizinischen Forschung, bei Verbrennungsexperimenten, in Zellkulturanwendungen, bei Laboranalysen und in der spezialisierten industriellen Forschung eingesetzt.

Da Sauerstoff die Verbrennung unterstützt, erfordern Sauerstoffverteilungssysteme strengere Materialverträglichkeits- und Reinheitsvorschriften als gewöhnliche Inertgassysteme.

Öl, Fett und andere brennbare Verunreinigungen dürfen nicht in Sauerstoffleitungen gelangen. Bauteile müssen für Sauerstoffanwendungen entsprechend gereinigt und vorbereitet werden, und die verwendeten Materialien müssen mit dem vorgesehenen Druck und den Betriebsbedingungen kompatibel sein.

Ein Sauerstoffverteilungssystem kann Folgendes umfassen:

Sauerstoffflaschen oder Sauerstoffversorgung in großen Mengen
Sauerstoffkompatibler Verteiler
Primärdruckregler
Verteilerrohre aus Edelstahl
Absperrventile
Drucküberwachung
Regler am Verbrauchsort
Geeignete Sauerstoffversorgungsstellen
Das System sollte zudem so ausgelegt sein, dass eine versehentliche Kreuzverbindung mit inkompatiblen Gasen verhindert wird. Eine eindeutige Kennzeichnung und standardisierte Gasidentifizierung sind im gesamten Labor unerlässlich.

Wasserstoffgasverteilungssystem im Labor
Wasserstoff erfordert besondere Aufmerksamkeit, da er leicht entzündlich ist und in Luft einen breiten Entzündungsbereich aufweist. Laborwasserstoffsysteme benötigen daher sorgfältige Planung, Belüftung, Leckageverhinderung, Gasdetektion und Notfallabsperrung.

Wasserstoff kann in der Gaschromatographie, der chemischen Synthese, der Materialforschung, der Brennstoffzellenforschung, der Wärmebehandlung und anderen Laborprozessen eingesetzt werden.

Ein Wasserstoffverteilungssystem umfasst üblicherweise:

Wasserstoffzylinderverteiler
Wasserstoffkompatibler Druckregler
Hochleistungsventile
Edelstahlrohr
Gaswarngeräte
Notabsperrventil
Belüftungssystem
Druckregulierung am Einsatzort
Verbindungen sollten so konstruiert sein, dass potenzielle Leckstellen minimiert werden. Bei Wasserstoffanwendungen ist besonderes Augenmerk auf Armaturen, Rohrverbindungen, Ventile, Regler und flexible Verbindungen zu legen.

Wo Wasserstoff in Innenräumen gelagert oder verteilt wird, sollte das Labor über eine angemessene Belüftung und Wasserstoffdetektion verfügen, die auf der Risikobewertung und den geltenden lokalen Vorschriften basiert.

Automatische Notabschaltsysteme lassen sich auch in größere Anlagen integrieren. Erkennt ein Gasdetektor eine gefährliche Konzentration, kann das System so ausgelegt sein, dass es die Gaszufuhr unterbricht und Alarme gemäß der Sicherheitsstrategie der Anlage auslöst.

Spezialgasverteilungssystem
Zu den Spezialgasen zählen hochreine, toxische, korrosive, reaktive, brennbare, oxidierende und Kalibriergase. Beispiele hierfür sind Helium, Argon, Kohlendioxid, Ammoniak, Silan, Schwefelhexafluorid, chlorhaltige Gase und verschiedene Kalibriergasgemische.

Die Konstruktionsanforderungen für Spezialgase hängen stark von den spezifischen Gaseigenschaften ab.

Beispielsweise können korrosive Gase korrosionsbeständige Materialien und spezielle Abgassysteme erfordern. Toxische Gase benötigen unter Umständen Gasschränke, automatische Abschaltsysteme, Leckageerkennung und eine separate Abluftanlage. Hochreine Gase erfordern eine Kontaminationskontrolle entlang des gesamten Verteilungsweges.

Ein spezielles Gasverteilungssystem kann daher einen separaten Gasschrank umfassen mit:

Zylinderrückhaltung
Automatische oder halbautomatische Druckregelung
Pneumatisch oder elektrisch betätigte Ventile
Drucküberwachung
Gasdetektionsschnittstelle
Notabschaltung
Abgasanschluss
Alarmschnittstelle
Bei besonders gefährlichen Gasen kann die Gasquelle in einem belüfteten Gasschrank installiert werden, anstatt sie direkt im Labor freizulegen.

Schlüsselkomponenten eines Laborgasverteilungssystems
1. Gasverteiler
Ein Gasverteiler verbindet eine oder mehrere Gasflaschen mit dem Verteilungssystem. Ein manueller Verteiler erfordert einen Bediener, der die Flaschen umschaltet, während ein automatischer Umschaltverteiler mit minimaler Unterbrechung von einer leeren Primärbank auf eine Reservebank umschalten kann.

Automatische Umschaltsysteme sind besonders nützlich für Labore, in denen eine kontinuierliche Gasversorgung unerlässlich ist.

2. Druckregler
Druckregler reduzieren den Druck in Zylindern oder Tanks auf einen kontrollierten Enddruck.

Der Regler muss nach folgenden Kriterien ausgewählt werden:

Maximaler Eingangsdruck
Erforderlicher Auslassdruck
Gasart
Fließrate
Temperatur
Erforderliche Sauberkeit
Materialverträglichkeit
Für Laboranwendungen mit hohen Reinheitsanforderungen sind Edelstahlregler mit geeigneter innerer Oberflächenbehandlung möglicherweise vorzuziehen.

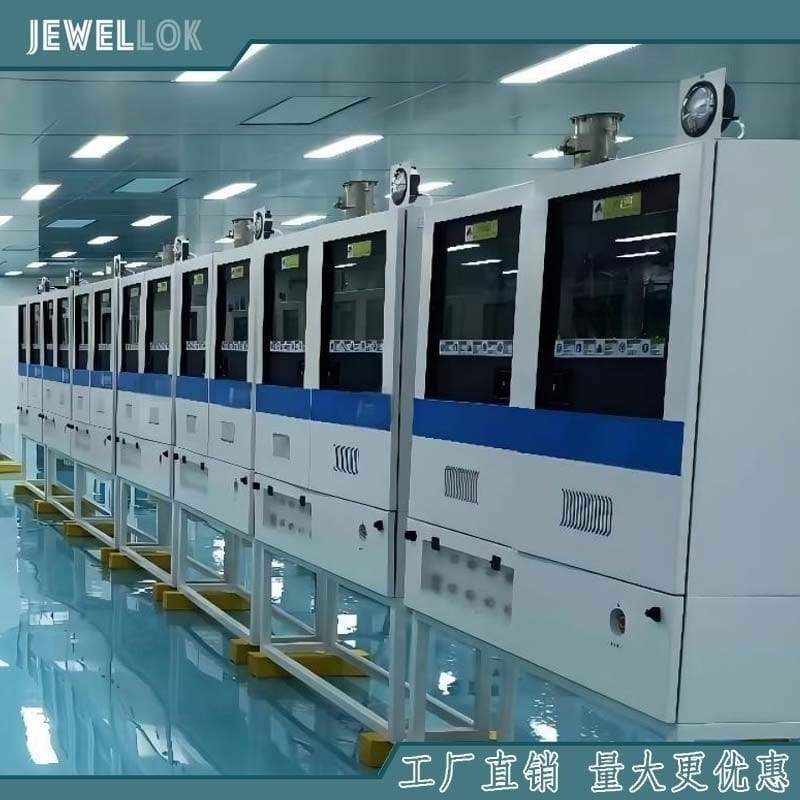

3. Gasschränke
Gasschränke bieten einen kontrollierten Schutzraum für gefährliche oder spezielle Gasflaschen. Sie können mit Belüftung, Gasdetektion, automatischen Ventilen, Drucküberwachung und Notabschaltfunktionen ausgestattet sein.

Gasschränke sind besonders wichtig für giftige, ätzende, pyrophore und hochreaktive Gase.

4. Verteilerrohre und -leitungen
Das Rohrleitungsmaterial muss mit dem Gas und den Betriebsbedingungen kompatibel sein.

Gängige Werkstoffe sind Edelstahl, Kupfer, PTFE und andere technische Werkstoffe. Edelstahlrohre werden aufgrund ihrer Festigkeit, Reinheit und Korrosionsbeständigkeit häufig für die Verteilung hochreiner Gase eingesetzt.

Die Oberflächenbeschaffenheit im Inneren des Raumes gewinnt mit steigenden Anforderungen an die Gasreinheit zunehmend an Bedeutung.

5. Druckregler und Ventile für den Verbrauchsort
Druckregler an den Entnahmestellen ermöglichen die Feinjustierung des Drucks in der Nähe von Laborgeräten. Absperrventile erlauben das Abschalten einzelner Geräte oder Laborbereiche, ohne das gesamte Gasnetz zu unterbrechen.

Entwurf eines hochreinen Laborgasverteilungssystems
Für die Verteilung hochreiner Gase reicht es nicht aus, lediglich saubere Leitungen zu verlegen. Der gesamte Gasweg muss berücksichtigt werden, vom Flaschenventil bis zum Anschluss am Endgerät.

Wichtige Designfaktoren sind:

Reduzierung von Totraumvolumen: Ein zu hohes Totraumvolumen kann die Kontamination erhöhen und die Systemreinigung weniger effektiv machen.

Leckagevermeidung: Hochwertige Armaturen und korrekt installierte Verbindungen sind unerlässlich für die Aufrechterhaltung der Systemintegrität.

Oberflächenbeschaffenheit: Die Oberflächen der Innenrohre sollten entsprechend der erforderlichen Gasreinheit ausgewählt werden.

Materialverträglichkeit: Alle Komponenten, die mit dem Gas in Kontakt kommen, müssen mit der chemischen Zusammensetzung des Gases kompatibel sein.

Druckregelung: Regler und Ventile müssen stabile Betriebsbedingungen bei der erforderlichen Durchflussrate aufrechterhalten.

Spülung: Durch geeignete Spülverfahren können Feuchtigkeit, Sauerstoff und andere Verunreinigungen vor der Inbetriebnahme der Geräte reduziert werden.

Für Anwendungen in der Halbleiter-, Pharma-, Analytik- und anderen Bereichen, die höchste Reinheit erfordern, können orbitalgeschweißte Edelstahlrohre eingesetzt werden, um potenzielle Kontaminations- und Leckagestellen zu reduzieren.

Installation eines Laborgasverteilungssystems
Die Installation sollte mit einer detaillierten Bewertung des Gasverbrauchs im Labor, der Standorte der Geräte, der Anforderungen an die Lagerung von Gasflaschen und der Sicherheitsrisiken beginnen.

Der Entwicklungsprozess umfasst im Allgemeinen Folgendes:

Alle benötigten Gase angeben.
Gasreinheit und Verbrauchsanforderungen ermitteln.
Berechnen Sie die erforderlichen Ein- und Auslassdrücke.
Wählen Sie die Gasquelle und die Verteilerkonfiguration aus.
Wählen Sie kompatible Regler, Ventile und Schläuche.
Entwerfen Sie das Verteilungsnetz.
Installieren Sie Gasschränke, wo dies erforderlich ist.
Gasdetektions- und Alarmsysteme installieren.
Führen Sie Druck- und Dichtigkeitsprüfungen durch.
Das System vor der Inbetriebnahme spülen.
Alle Rohrleitungen und Auslässe müssen gekennzeichnet werden.
Inspektions- und Wartungsverfahren festlegen.
Gasleitungen sollten deutlich gekennzeichnet sein, um ein versehentliches Anschließen von Laborgeräten an die falsche Gasquelle zu verhindern.

Sicherheitshinweise
Sicherheit ist ein grundlegender Bestandteil der Konstruktion von Laborgasanlagen.

Die Hauptrisiken variieren je nach Gasart:

Gasart Primäre Überlegungen
Stickstoff Gefahren durch Sauerstoffmangel und Überdruck
Sauerstoff Verbrennungsbeschleunigung und Materialreinheit
Wasserstoff Entflammbarkeit, Leckage, Zündgefahr
Giftige Gase Exposition und Leckage
Korrosive Gase Materialverträglichkeit und Chemikalienexposition
Pyrophore Gase Zündung und Notisolierung
Hochreine Gase Kontamination und Prozesszuverlässigkeit
Gasflaschen müssen ordnungsgemäß gesichert und Lagerräume ausreichend belüftet sein. Notabschalteinrichtungen müssen zugänglich und deutlich gekennzeichnet sein.

Die Gasdetektion sollte entsprechend den Eigenschaften und Mengen der verwendeten Gase ausgewählt werden. Detektionssysteme können mit akustischen und optischen Alarmen und gegebenenfalls mit automatischen Absperrsystemen verbunden werden.

Wie man einen Lieferanten für Laborgasverteilungssysteme auswählt
Die Auswahl des richtigen Lieferanten ist wichtig, da Laborgasverteilungssysteme oft kundenspezifisch angepasst werden müssen.

Ein qualifizierter Lieferant sollte Folgendes bieten können:

Gasverteiler-Technik
Druckregulierungslösungen
Hochreine Gaspaneele
Gasschränke
Spezialgashandhabungssysteme
Edelstahlrohre und Armaturen
Automatische Wechselsysteme
Gasdetektionsintegration
Druck- und Dichtigkeitsprüfung
Unterstützung bei der Systeminbetriebnahme
Der Lieferant sollte außerdem den Unterschied zwischen allgemeinen Laborgasen und hochreinen oder gefährlichen Gasen verstehen.

Für Labore, die Stickstoff, Sauerstoff, Wasserstoff und Spezialgase gleichzeitig verwenden, kann eine integrierte Gasverteilungslösung das Systemmanagement vereinfachen und gleichzeitig die Betriebskontrolle verbessern.

Fazit
Ein fachgerecht konstruiertes Laborgasverteilungssystem für Stickstoff, Sauerstoff, Wasserstoff und Spezialgase gewährleistet eine kontrollierte, zuverlässige und sichere Gaszufuhr von der Quelle zu den Laborgeräten.

Zu den wichtigsten Konstruktionsaspekten gehören Gaseigenschaften, Reinheitsanforderungen, Druck und Durchfluss, Materialverträglichkeit, Leckagevermeidung, Belüftung, Gasdetektion, Notfallisolierung und Wartung.

Bei Standardgasen wie Stickstoff und Sauerstoff kann das System relativ einfach sein. Wasserstoff und Spezialgase erfordern aufgrund ihrer Entflammbarkeit, Toxizität, Korrosivität, Reaktivität oder Reinheitsanforderungen zusätzliche technische Sicherheitsvorkehrungen.

Durch die Kombination geeigneter Gasverteiler, Regler, Ventile, Gasschränke, Verteilerleitungen, Überwachungssysteme und Bedienelemente am Verbrauchsort können Labore eine Gasinfrastruktur aufbauen, die analytische Instrumente, Forschungsausrüstung, Pilotprozesse und fortschrittliche Fertigungsanwendungen unterstützen kann.

Ein professionelles Laborgassystem sollte letztendlich auf die spezifischen Gaseigenschaften, Geräteanforderungen, die Laboraufteilung, die geltenden Vorschriften und die Risikobewertung abgestimmt sein, anstatt eine Einheitskonfiguration zu verwenden.
