Ein Labor-Gaswäscher ist eine unverzichtbare Lösung zur Luftreinhaltung und Gasreinigung. Er dient dazu, gefährliche Gase, Dämpfe, Rauche und Partikel, die bei Laborprozessen entstehen, aufzufangen, zu neutralisieren und zu entfernen. Er findet breite Anwendung in Chemielaboren, pharmazeutischen Forschungseinrichtungen, Halbleiterlaboren, Universitäten, Krankenhäusern, Prüfzentren und industriellen Forschungs- und Entwicklungsumgebungen.

Bei Laborprozessen können korrosive, toxische, saure, alkalische oder flüchtige Gase entstehen. Ohne ein effektives Abgasreinigungssystem können diese Schadstoffe die Raumluftqualität beeinträchtigen, Lüftungsanlagen beschädigen, Gefahren am Arbeitsplatz verursachen und Schadstoffe in die Atmosphäre freisetzen. Ein fachgerecht konstruierter Laborgaswäscher sorgt für die kontrollierte Reinigung kontaminierter Abgase, bevor diese abgeleitet werden.

Dieser Leitfaden erläutert Aufbau, Funktionsprinzip, Hauptanwendungen, Schlüsselkomponenten, Scrubber-Typen, Auswahlkriterien und Wartungsanforderungen für Labor-Gaswäschersysteme.


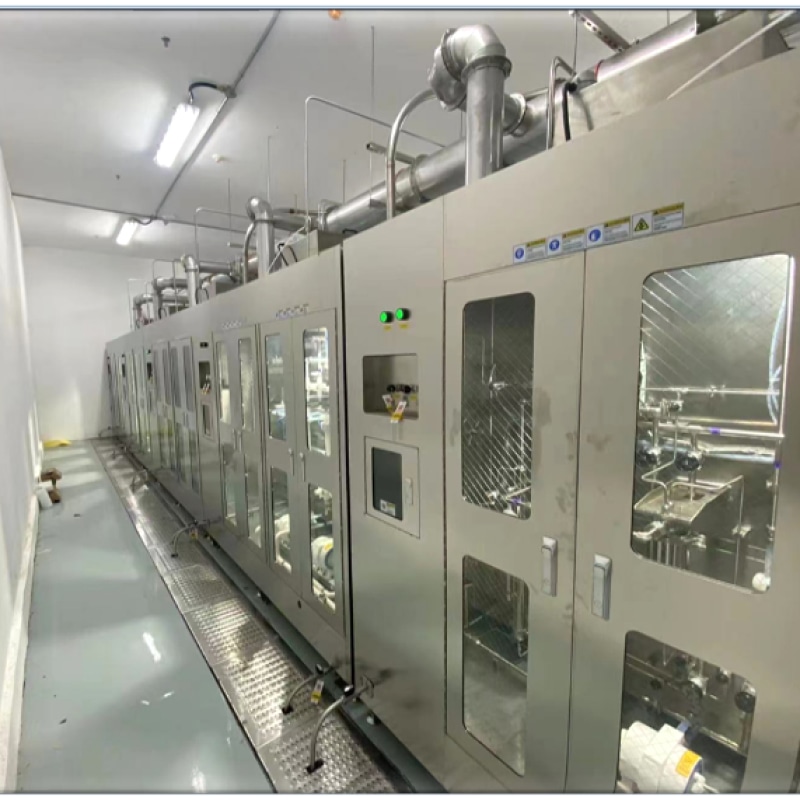

Was ist ein Labor-Gaswäschersystem?
Ein Labor-Gaswäschersystem ist ein Abgasreinigungsgerät, das unerwünschte gasförmige Schadstoffe aus Laborabgasströmen durch physikalische, chemische oder kombinierte Behandlungsverfahren entfernt.

Je nach Art der Verunreinigungen kann das System Wasser, alkalische Lösungen, saure Lösungen, Oxidationsmittel, Aktivkohle oder andere spezielle Medien zur Entfernung der Schadstoffe verwenden.

Häufige Kontaminanten im Labor sind:

Salzsäure (HCl)
Schwefelsäurenebel
Salpetersäuredämpfe
Ammoniak (NH₃)
Schwefelwasserstoff (H₂S)
Chlor (Cl₂)
Fluorwasserstoff (HF)
VOCs und organische Lösungsmittel
Giftige und ätzende Gase
Feine chemische Partikel und Aerosole
Ziel ist es nicht einfach, kontaminierte Luft aus dem Labor zu entfernen. Das System muss ausreichend Gas-Flüssigkeits-Kontakt, chemische Reaktion, Verweilzeit, Filtration und Abluftkontrolle gewährleisten , um die erforderliche Abscheideleistung zu erzielen.

Funktionsprinzip des Laborgaswäschers
Das grundlegende Funktionsprinzip eines Labor-Gaswäschers besteht darin, kontaminiertes Abgas in engen Kontakt mit einem Behandlungsmedium zu bringen.

Der Prozess besteht normalerweise aus vier Phasen:

1. Sammlung kontaminierter Gase
Die Abluft aus Laborräumen wird zunächst über Abzüge, lokale Absauganlagen, Prozessanlagen, Reaktionsgefäße oder Laborgehäuse aufgefangen.

Das kontaminierte Gas wird über chemikalienbeständige Kanäle zum Wäschersystem transportiert.

Die Abgasvolumenstromrate ist ein entscheidender Auslegungsparameter. Ist der Luftdurchsatz zu gering, werden Schadstoffe möglicherweise nicht effektiv abgeschieden. Ist er zu hoch, benötigt der Wäscher unter Umständen eine größere Behandlungskapazität und eine höhere Betriebsleistung.

2. Gas-Flüssigkeits- oder Gas-Feststoff-Kontakt
Das kontaminierte Gas gelangt in den Wäscher und kommt mit dem Behandlungsmedium in Kontakt.

In einem Nasswäscher wird die Flüssigkeit über Sprühdüsen oder Füllkörper verteilt. Das Füllkörpermaterial vergrößert die Kontaktfläche zwischen Gas und Flüssigkeit und verbessert so den Stoffaustausch.

Bei bestimmten VOCs und toxischen Gasen kann ein Trocken- oder Adsorptionswäscher Aktivkohle oder spezielle Adsorptionsmittel anstelle von Flüssigkeit verwenden.

3. Chemische Absorption oder Adsorption
Sobald der Schadstoff mit dem Behandlungsmedium in Kontakt kommt, kann er absorbiert, neutralisiert, oxidiert oder adsorbiert werden.

Saure Gase wie Salzsäure (HCl) lassen sich beispielsweise mit einer alkalischen Lösung neutralisieren. Alkalische Gase wie Ammoniak können mit einer sauren Lösung behandelt werden.

Für VOC-Anwendungen kann Aktivkohle organische Moleküle an ihrer Struktur mit großer Oberfläche adsorbieren.

Die geeignete chemische Reaktion hängt vollständig von den Eigenschaften des Schadstoffs ab.

4. Ableitung von gereinigtem Gas
Nach der Aufbereitung durchläuft das Gas Nebelabscheider, Filter oder weitere Nachreinigungsstufen, bevor es über den Abgaskamin abgeleitet wird.

Ein sachgemäß konzipiertes System minimiert Flüssigkeitströpfchen und verhindert die Freisetzung unbehandelter Schadstoffe in stromabwärts gelegene Bereiche.

Hauptkomponenten eines Labor-Gaswäschers
Ein komplettes Labor-Gaswäschersystem umfasst typischerweise mehrere integrierte Komponenten.

Scrubber-Turm
Der Wäscherturm bildet die Hauptgasreinigungskammer. Je nach Anwendung kann er als Festbettwäscher, Sprühwäscher, Venturiwäscher oder in einer anderen Spezialausführung konfiguriert werden.

Je nach den zu behandelnden Chemikalien können Werkstoffe wie PP, PVC, GFK, PVDF oder andere korrosionsbeständige Werkstoffe ausgewählt werden.

Umwälzpumpe
Nasswäscher benötigen eine Umwälzpumpe, um die Behandlungsflüssigkeit kontinuierlich dem Sprühsystem oder dem Füllkörperbett zuzuführen.

Bei der Pumpenauswahl sollten Fördermenge, Druck, chemische Beständigkeit, Temperatur und die erforderliche Betriebssicherheit berücksichtigt werden.

Verpackungsmedien
Füllkörperwäscher verwenden strukturierte oder ungeordnete Packungen, um die Gas-Flüssigkeits-Kontaktfläche zu vergrößern.

Die Packungsgeometrie beeinflusst den Druckverlust, die Stoffaustauscheffizienz, die Flüssigkeitsverteilung und die Beständigkeit gegen Ablagerungen.

Sprühdüsen
Sprühdüsen verteilen die Waschflüssigkeit in der gesamten Behandlungszone. Eine gleichmäßige Flüssigkeitsverteilung ist wichtig, da trockene Bereiche im Inneren des Wäschers die Reinigungsleistung erheblich beeinträchtigen können.

Tropfenabscheider
Ein Tropfenabscheider entfernt mitgerissene Flüssigkeitströpfchen aus dem behandelten Gasstrom, bevor das Gas in den Abgaskanal gelangt.

Dies trägt dazu bei, Korrosion in nachgelagerten Bereichen, Flüssigkeitsmitführung und Umweltemissionen zu reduzieren.

Chemisches Dosiersystem
Manche Anwendungen erfordern eine automatische Dosierung von Chemikalien, um den gewünschten pH-Wert oder die gewünschten Redoxbedingungen aufrechtzuerhalten.

Ein typisches System kann Chemikalienlagertanks, Dosierpumpen, pH-Sensoren, Leitfähigkeitssensoren, Füllstandssensoren und Steuerventile umfassen.

Abzugshaube
Der Abluftventilator liefert den erforderlichen Druck, um die Laborluft durch den Abzug, die Lüftungskanäle, den Wäscher und den Abluftkamin zu befördern.

Bei der Auswahl der Lüfter sollte der gesamte Systemdruckverlust und nicht nur der Druckverlust im Wäscher berücksichtigt werden.

Bar Systeme
Moderne Labor-Wäschersysteme können SPS-basierte Steuerungen, Touchscreens, Alarme, automatische Chemikaliendosierung, Flüssigkeitsstandüberwachung, pH-Wert-Überwachung, Lüftersteuerung und Fernüberwachung des Status integrieren.

Arten von Labor-Gaswäschern
Unterschiedliche Schadstoffe erfordern unterschiedliche Behandlungstechnologien.

Nasswäscher
Nasswäscher werden häufig für wasserlösliche, saure, alkalische und reaktive Gase eingesetzt.

Ein Nasswäscher mit Festbett bietet eine hohe Gas-Flüssigkeits-Kontakteffizienz und wird häufig für HCl, HF, Ammoniak, Chlor und ähnliche Verunreinigungen eingesetzt.

Zu den Hauptvorteilen zählen eine hohe Behandlungseffizienz und die Fähigkeit, reaktive Gase zu neutralisieren.

Allerdings benötigen Nasswäscher ein Wasser- oder Chemikalienmanagement und erzeugen Abwasser oder verbrauchte Waschflüssigkeit.

Trockenschwamm
Trockenwäscher verwenden feste Adsorptionsmittel oder reaktive Medien, um Verunreinigungen ohne zirkulierende Flüssigkeit zu entfernen.

Sie sind dort nützlich, wo die Abwassererzeugung minimiert werden muss oder wo der Schadstoff besser zur Adsorption geeignet ist.

Aktivkohle wird häufig für viele VOCs und bestimmte toxische Verbindungen verwendet, während für bestimmte Gase spezielle Filtermedien erforderlich sein können.

Hybrid-Scheuersaugmaschine
Ein Hybridsystem kombiniert mehrere Behandlungstechnologien.

Beispielsweise kann ein System einen Nasswäscher für saure Gase und anschließend eine Aktivkohle-Nachreinigung zur Entfernung restlicher VOCs verwenden.

Hybridkonstruktionen können dann sinnvoll sein, wenn die Laborabluft mehrere Schadstoffarten mit unterschiedlichen physikalischen und chemischen Eigenschaften enthält.

Anwendungen von Labor-Gaswäschern
Laborwäscher werden in einer Vielzahl von Branchen und Forschungsumgebungen eingesetzt.

Chemische Labore
Chemische Labore können bei Synthese-, Test- und Analyseprozessen korrosive Dämpfe, Säuredämpfe, Lösungsmitteldämpfe und giftige Gase erzeugen.

Ein entsprechend dimensionierter Wäscher kann eine zentrale oder lokale Behandlung dieser Abgasströme ermöglichen.

Pharmazeutische Labore
In pharmazeutischen Forschungs- und Entwicklungseinrichtungen können Lösungsmitteldämpfe, chemische Reaktionsgase und partikuläre Verunreinigungen entstehen.

Scrubbersysteme können in Laborlüftungssysteme und Prozessabluftanlagen integriert werden.

Halbleiter- und Elektroniklaboratorien
Bei Halbleiterprozessen können korrosive und gefährliche Gase wie HF, HCl, Ammoniak und andere Spezialchemikalien zum Einsatz kommen.

Gasaufbereitungssysteme erfordern daher unter Umständen eine hohe Korrosionsbeständigkeit, eine zuverlässige Überwachung und mehrere Aufbereitungsstufen.

Universitäts- und Forschungslaboratorien
Universitäten betreiben häufig Labore mit zahlreichen Experimenten und wechselnden chemischen Belastungen.

Modulare Wäschersysteme bieten Flexibilität für unterschiedliche Abzugshaubenkonfigurationen und Laborprozesse.

Krankenhaus- und medizinische Labore
Medizinische und diagnostische Labore können chemische Dämpfe und Emissionen im Zusammenhang mit Desinfektionsmitteln erzeugen.

Kompakte Abgasreinigungssysteme können auch bei beengten Platzverhältnissen entwickelt werden.

Wie man ein Labor-Gaswäschersystem auswählt
Die Auswahl des richtigen Abgaswäschers erfordert mehr als nur die Wahl eines Geräts anhand des Abluftvolumenstroms.

1. Identifizieren Sie die Verunreinigungen
Im ersten Schritt gilt es, genau zu bestimmen, welche Gase, Dämpfe, Aerosole und Partikel vorhanden sind.

Wichtige Informationen umfassen die chemische Zusammensetzung, die Konzentration, die Temperatur, den Feuchtigkeitsgehalt, die Korrosivität, die Toxizität und die zu erwartenden Spitzenemissionswerte.

2. Abgasstrom bestimmen
Die erforderliche Gasaufbereitungskapazität muss dem tatsächlichen Abgasdurchsatz des Labors entsprechen.

Bei der Konstruktion sollten sowohl normale Betriebsbedingungen als auch maximale Luftdurchsatzanforderungen berücksichtigt werden.

3. Wählen Sie die Behandlungstechnologie aus
Wasserlösliche Gase eignen sich möglicherweise für die Nasswäsche, während für VOCs Aktivkohle oder eine andere Adsorptionstechnologie erforderlich sein kann.

Bei mehreren Schadstoffen kann ein mehrstufiges System erforderlich sein.

4. Chemische Kompatibilität prüfen
Die Materialien müssen mit den Schadstoffen und den Reinigungsmitteln kompatibel sein.

Für korrosive Laborumgebungen können PP, PVC, GFK, PVDF oder spezielle korrosionsbeständige Materialien in Betracht gezogen werden.

Bei der Materialauswahl sollten auch die Betriebstemperatur und die chemische Konzentration berücksichtigt werden.

5. Entfernungseffizienz berücksichtigen
Die erforderliche Entfernungseffizienz hängt von der Art des Schadstoffs, den örtlichen Umweltauflagen, den Grenzwerten für die Exposition am Arbeitsplatz und den Einleitungsbedingungen ab.

Der Wäscher sollte auf Basis der tatsächlichen Einlasskonzentrationen und der erforderlichen Auslassleistung konstruiert werden, anstatt sich auf generische Wirkungsgradwerte zu verlassen.

6. Druckabfall ermitteln
Jeder Abgasreiniger erhöht den Abgaswiderstand.

Der Ventilator muss in der Lage sein, den erforderlichen Luftstrom aufrechtzuerhalten, nachdem Kanalsysteme, Filter, Wäscherpackungen, Tropfenabscheider, Dämpfer und andere Komponenten berücksichtigt wurden.

7. Automatische Überwachung einbeziehen
Bei kritischen Laboranwendungen können Überwachungssysteme die Betriebssicherheit verbessern.

Nützliche Parameter sind unter anderem:

pH
Differenzdruck-
Flüssigkeitsstand
Fließrate
Temperatur
Lüfterstatus
Pumpenstatus
Chemische Konzentration
Automatische Alarme können die Bediener benachrichtigen, wenn Betriebsparameter außerhalb vordefinierter Grenzwerte liegen.

Sicherheitsaspekte von Labor-Gaswäschern
Sicherheit sollte während des gesamten Konstruktions- und Betriebsprozesses eines Laborwäschersystems berücksichtigt werden.

Das System sollte das Austreten von Chemikalien, übermäßigen Druck, Pumpenausfall, Flüssigkeitsüberlauf und unkontrollierte Abgasbedingungen verhindern.

Notfallalarme und Verriegelungen können eingebaut werden, um Geräte zu stoppen oder die Bediener zu benachrichtigen, wenn abnormale Zustände auftreten.

Bei gefährlichen Gasen muss das System gemäß den geltenden lokalen Umwelt-, Arbeitsschutz-, Brandschutz-, Elektro- und Chemikalienvorschriften ausgelegt sein.

Der Wäscher sollte außerdem an einem Ort installiert werden, der eine sichere Inspektion, Wartung, das Nachfüllen von Chemikalien und den Zugang im Notfall ermöglicht.

Wartung und Betrieb
Regelmäßige Wartung ist unerlässlich, um die Wirksamkeit der Behandlung aufrechtzuerhalten.

Die Bediener sollten Pumpen, Sprühdüsen, Füllkörper, Tropfenabscheider, Rohrleitungen, Ventile, Sensoren und Chemikaliendosiergeräte überprüfen.

Bei Nasswäschern sollten pH-Wert und Flüssigkeitskonzentration regelmäßig überwacht werden. Die Waschflüssigkeit sollte je nach Prozessanforderungen ausgetauscht oder aufbereitet werden.

Bei Trockenwäschern muss das Adsorptionsmedium ausgetauscht werden, bevor es zum Durchbruch kommt.

Die Differenzdrucküberwachung kann auch dazu beitragen, Verstopfungen durch Packungen, Verschmutzungen durch Filter oder anormale Luftströmungsbedingungen zu erkennen.

Auf Basis der Betriebsstunden, der Schadstoffbelastung, der chemischen Eigenschaften und der Empfehlungen des Herstellers sollte ein vorbeugender Wartungsplan erstellt werden.


Fazit
Ein Labor-Gaswäschersystem ist ein wesentlicher Bestandteil der Abgas- und Umweltschutzinfrastruktur von Laboren. Seine Leistungsfähigkeit hängt von der Wechselwirkung zwischen Schadstoffeigenschaften, Luftstrom, Gas-Flüssigkeits- oder Gas-Feststoff-Kontakt, chemischer Reaktion, Anlagenmaterialien, Druckverlust und Regelungsstrategie ab.

Nasswäscher, Trockenwäscher und Hybridsysteme eignen sich für unterschiedliche Abgasbedingungen im Labor. Die geeignete Lösung sollte anhand der tatsächlichen Gaszusammensetzung, Konzentration, des Luftdurchsatzes, der Temperatur, des erforderlichen Abscheidegrades, der Korrosionsbedingungen, der räumlichen Gegebenheiten und der geltenden Vorschriften ausgewählt werden.

Für Labore, die mit korrosiven, toxischen oder gemischten chemischen Abluftprodukten arbeiten, bietet eine kundenspezifische Abgasreinigung eine zuverlässigere Behandlung als ein Standardgerät. Eine sorgfältige Konstruktion, automatische Überwachung, korrosionsbeständige Materialien und regelmäßige Wartung sind unerlässlich für einen stabilen Langzeitbetrieb.

Bei der Auswahl eines Lieferanten für Laborabgasreinigungsanlagen sollten Käufer neben dem Gerätepreis auch die Behandlungstechnologie, die Materialverträglichkeit, die Abscheideleistung, den Energieverbrauch, das Steuerungssystem, den Wartungsaufwand, die Sicherheitsmerkmale und die Anpassungsmöglichkeiten vergleichen. Ein fachgerecht geplantes System trägt dazu bei, dass Labore ein sichereres Arbeitsumfeld schaffen und gleichzeitig die Umweltbelastung durch chemische Abgase reduzieren können.
