Industrielles Nasswäschersystem zur Abgasreinigung

Industrielle Prozesse erzeugen häufig gefährliche, korrosive, giftige oder geruchsintensive Gase, die vor ihrer Freisetzung in die Atmosphäre wirksam behandelt werden müssen. Chemieanlagen, Halbleiterfabriken, pharmazeutische Betriebe, Metallverarbeitungsanlagen, Labore und andere Industrieanlagen können Abgasströme produzieren, die saure Gase, alkalische Verbindungen, flüchtige organische Verbindungen (VOCs), Feinstaub und andere Schadstoffe enthalten.

Industrielle Nasswäscheranlagen zählen zu den am weitesten verbreiteten Technologien zur Bekämpfung dieser Schadstoffe. Durch den Kontakt von kontaminierten Gasen mit einer speziell ausgewählten Waschlösung können in einem Nasswäscher lösliche Gase entfernt, korrosive Verbindungen neutralisiert, Partikel abgeschieden und Schadstoffemissionen reduziert werden.

Dieser Artikel erläutert das Funktionsprinzip, die Hauptkomponenten, die Anwendungsbereiche, die Konstruktionsüberlegungen und die Vorteile von industriellen Nasswäschersystemen zur Abgasreinigung.

Was ist ein industrielles Nasswäschersystem?
Ein industrielles Nasswäschersystem ist ein Luftreinhaltungssystem, das dazu dient, Schadstoffe aus einem industriellen Gasstrom zu entfernen, indem das Gas mit einer Flüssigkeit in Kontakt gebracht wird.

Das kontaminierte Abgas gelangt in den Wäscher und durchströmt eine Sprühzone, ein Füllkörperbett, eine Venturidüse oder eine andere Gas-Flüssigkeits-Kontaktfläche. Eine zirkulierende Flüssigkeit absorbiert, reagiert mit ihr oder bindet die Zielschadstoffe. Das gereinigte Gas wird anschließend von den Flüssigkeitströpfchen getrennt und über den Abgaskamin abgeleitet.

Je nach Anwendung kann die Waschflüssigkeit aus Wasser, einer alkalischen Lösung, einer sauren Lösung, einem Oxidationsmittel oder einer anderen chemisch formulierten Lösung bestehen.

Ein typisches Nasswäschersystem kann wie folgt konfiguriert werden:

Entfernung saurer Gase
Alkaligasbehandlung
Behandlung von giftigen Gasen
VOC- und Geruchskontrolle
Partikelentfernung
Abgasbehandlung aus chemischen Prozessen
Abgasbehandlung in Halbleiterprozessen
Laborabgasbehandlung
Behandlung von korrosiven Gasen
Die richtige Auslegung des Gaswäschers hängt von der Gaszusammensetzung, der Konzentration, der Durchflussrate, der Temperatur, dem Druck, dem erforderlichen Abscheidegrad und den geltenden Umweltvorschriften ab.

Wie funktioniert ein Nassscheuerer?
Das grundlegende Prinzip eines Nasswäschers ist der Stoffaustausch zwischen Gas und Flüssigkeit.

Kontaminiertes Gas tritt in den Wäscher ein, während die Waschflüssigkeit über Sprühdüsen zugeführt oder durch ein Füllkörperbett zirkuliert wird. Beim Kontakt von Gas und Flüssigkeit gehen Schadstoffe von der Gasphase in die Flüssigkeitsphase über.

Bei reaktiven Schadstoffen kann dem Absorptionsprozess eine chemische Reaktion folgen.

Beispielsweise können saure Gase wie Chlorwasserstoff (HCl) mit einer alkalischen Waschlösung neutralisiert werden:

HCl + NaOH → NaCl + H₂O

Schwefeldioxid (SO₂), Fluorwasserstoff (HF), chlorhaltige Verbindungen, Ammoniak und andere wasserlösliche oder chemisch reaktive Gase können auch mit geeignet ausgewählten Waschlösungen behandelt werden.

Nach der Gas-Flüssigkeits-Kontaktphase entfernt ein Tropfenabscheider mitgerissene Flüssigkeitströpfchen. Das aufbereitete Gas kann dann über den Abgaskanal oder den Schornstein abgeleitet werden.

Die kontaminierte Waschflüssigkeit wird in einem Umwälztank aufgefangen und kann je nach Prozessanforderungen kontinuierlich oder periodisch aufbereitet, nachgefüllt oder abgelassen werden.

Hauptkomponenten eines industriellen Nasswäschers
Ein komplettes industrielles Nasswäschersystem besteht normalerweise aus mehreren integrierten Komponenten.

1. Wäscherturm
Der Wäscherturm bildet die primäre Gas-Flüssigkeits-Kontaktfläche. Er wird üblicherweise aus korrosionsbeständigen Materialien wie GFK, PP, PVC, PVDF oder speziell ausgewählten Edelstählen gefertigt.

Die Auslegung des Abscheideturms hängt von Gasdurchfluss, Schadstoffeigenschaften, Temperatur, Druckverlust und erforderlichem Abscheidegrad ab.

2. Sprühdüsen
Sprühdüsen verteilen die Waschflüssigkeit im gesamten Gasstrom. Eine gleichmäßige Sprühverteilung ist entscheidend, da eine unzureichende Flüssigkeitsverteilung die Stoffaustauscheffizienz verringern und zu einem Umweg über unbehandeltes Gas führen kann.

Düsentyp, Sprühwinkel, Durchflussrate, Druck und Material müssen entsprechend der Anwendung ausgewählt werden.

3. Füllkörperbett
Füllkörperwäscher verwenden speziell geformte Füllkörper, um die Kontaktfläche zwischen Gas und Flüssigkeit zu vergrößern.

Die Packung erzeugt eine große benetzte Oberfläche, die den Stoffaustausch verbessert. Typische Anwendungsgebiete sind die Entfernung von sauren Gasen, alkalischen Gasen und anderen löslichen Verunreinigungen.

Das Verpackungsmaterial muss sowohl mit dem Schadstoff als auch mit der Waschlösung chemisch kompatibel sein.

4. Umwälzpumpe
Eine Umwälzpumpe befördert kontinuierlich die Waschflüssigkeit vom Tank zu den Sprühverteilern oder dem Füllkörperteil.

Die Werkstoffe und Dichtungen der Pumpe müssen der chemischen Zusammensetzung, der Temperatur und der Konzentration der zirkulierenden Flüssigkeit standhalten.

5. Waschflüssigkeitstank
Im Umwälztank wird die Waschlösung gespeichert und ein Reservoir für den kontinuierlichen Betrieb bereitgestellt.

Je nach Anwendungsfall kann der Tank Folgendes umfassen:

pH-Überwachung
Leitfähigkeitsüberwachung
Flüssigkeitsstandregelung
Chemikaliendosierung
Temperaturüberwachung
Automatisches Nachfüllwasser
Abschlämmkontrolle
6. Nebelabscheider
Ein Tropfenabscheider entfernt Flüssigkeitströpfchen aus dem behandelten Gas, bevor dieses den Wäscher verlässt.

Diese Komponente trägt dazu bei, dass keine Flüssigkeit in nachgelagerte Kanäle, Ventilatoren und Abluftkamine gelangt. Eine korrekte Auslegung des Tropfenabscheiders ist besonders wichtig, wenn die Waschlösung korrosiv ist oder gelöste Chemikalien enthält.

7. Abluftventilator
Der Abluftventilator sorgt für den erforderlichen Luftstrom im System und gleicht Druckverluste durch den Wäscher, die Luftkanäle, die Filter, die Dämpfer und andere Komponenten aus.

Bei der Auswahl des Lüfters sollten Gastemperatur, Korrosivität, Durchflussrate, statischer Druck und Betriebsbedingungen berücksichtigt werden.

8. Steuerungssystem
Moderne industrielle Nasswäscher können mit SPS-basierten automatischen Steuerungen zur kontinuierlichen Überwachung und Prozessoptimierung ausgestattet werden.

Zu den typischen Kontrollparametern gehören pH-Wert, Differenzdruck, Flüssigkeitsstand, Pumpenstatus, Lüfterstatus, Chemikaliendosierung, Leitfähigkeit, Temperatur und anormale Betriebsbedingungen.

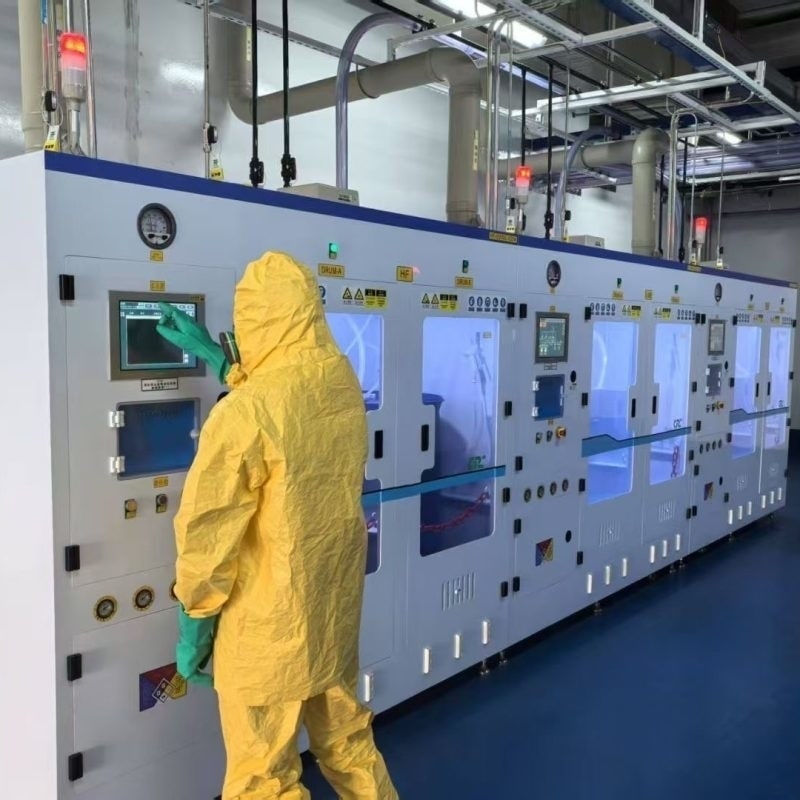

Nasswäscher zur Abgasreinigung
Die Abgasreinigung ist besonders wichtig in Branchen, in denen Prozessgase gefährliche oder korrosive Stoffe enthalten können.

In der Halbleiterfertigung beispielsweise können Prozessanlagen Abgase erzeugen, die reaktive Gase und Nebenprodukte aus Ätz-, Abscheidungs-, Reinigungs- und anderen Prozessen enthalten.

Ein Abgasreinigungssystem kann nachgeschaltet zu den Prozessanlagen installiert werden, um die Schadstoffkonzentration zu reduzieren, bevor die Schadstoffe in das Abgassystem der Anlage gelangen.

Je nach Gaszusammensetzung kann die Aufbereitungsanlage mehrere Technologien kombinieren, wie zum Beispiel:

Prozesswerkzeug → Abgasreinigung → Nasswäscher → Nebelabscheider → Abluftventilator → Kamin

Bei hochreaktiven oder gefährlichen Gasen kann die Nasswäsche mit thermischer Behandlung, Trockenwäsche, Filtration, Adsorption oder anderen Technologien kombiniert werden.

Die Auswahl der Aufbereitungstechnologie sollte auf der tatsächlichen Gaszusammensetzung basieren und nicht einfach auf der Auswahl eines Standard-Wäschermodells.

Nasswäscher für industrielle Abgase
Industrieabgase können ein Gemisch aus Gasen und Partikeln enthalten, die bei Produktionsprozessen entstehen.

Typische Quellen sind:

Chemische Herstellung
Halbleiterherstellung
Leiterplattenherstellung
Metalloberflächenbehandlung
Galvanotechnik
Pharmazeutische Produktion
Batterieherstellung
Lebensmittelverarbeitung
Abfallbehandlung
Laborbetrieb
Petrochemische Verarbeitung
Nasswäscher eignen sich besonders dann, wenn die Zielschadstoffe wasserlöslich, chemisch reaktiv oder partikelhaltig sind.

Beispielsweise kann ein Säurewäscher für HCl-, HF-, H₂SO₄-Nebel oder andere saure Emissionen eingesetzt werden, während ein Alkaliwäscher für saure Verunreinigungen konfiguriert werden kann, die einer Neutralisierung bedürfen.

Nassscheuerer vs. Trockenscheuerer
Sowohl Nass- als auch Trockenwäscher können zur industriellen Abgasreinigung eingesetzt werden, ihre Funktionsprinzipien sind jedoch unterschiedlich.

Ein Nasswäscher nutzt Flüssigkeit, um Schadstoffe zu absorbieren, zu neutralisieren oder abzuscheiden. Er ermöglicht eine effiziente Behandlung vieler löslicher und reaktiver Gase und kann gleichzeitig bestimmte Partikel entfernen.

Ein Trockenwäscher verwendet im Allgemeinen trockene Adsorptionsmittel oder reaktive Materialien, um Schadstoffe aufzufangen, ohne einen flüssigen Abwasserstrom zu erzeugen.

Nasswäscher können in folgenden Fällen von Vorteil sein:

Das Gas enthält wasserlösliche Schadstoffe.
Hochtemperaturgase müssen gekühlt werden.
Partikelförmige und gasförmige Schadstoffe müssen gleichzeitig behandelt werden.
Eine chemische Neutralisation ist erforderlich.
Bei diesem Prozess entstehen korrosive Säuregase.
Nasswäscher erzeugen jedoch kontaminierte Flüssigkeit, die sachgemäß entsorgt werden muss. Materialauswahl, Korrosionsschutz, Abwasserbehandlung und Flüssigkeitsentsorgung müssen daher bei der Systemauslegung berücksichtigt werden.

Wichtige Designparameter
Die Auswahl eines industriellen Nasswäschers erfordert mehr als nur die Bestimmung des Abluftstroms.

Wichtige Konstruktionsparameter sind:

Gasflussgeschwindigkeit
Der Gaswäscher muss entsprechend dem tatsächlichen Betriebsgasdurchfluss und dem maximalen Gasdurchfluss dimensioniert werden. Eine falsche Dimensionierung kann zu unzureichendem Gas-Flüssigkeits-Kontakt oder übermäßigem Druckabfall führen.

Schadstoffkonzentration
Die Konzentration jedes Zielschadstoffs bestimmt die erforderliche Flüssigkeitsdurchflussrate, die Chemikaliendosierung, die Kontaktfläche und die Behandlungsstufen.

Gastemperatur
Hochtemperierte Abgase müssen unter Umständen vor dem Eintritt in den Hauptwäscher abgekühlt werden.

Chemische Verträglichkeit
Korrosive Gase und Waschchemikalien können die Werkstoffe von Anlagen stark angreifen. Je nach Betriebsumgebung kommen GFK, PP, PVC, PVDF, PTFE und korrosionsbeständige Metalle infrage.

Entfernungseffizienz
Für jeden Schadstoff sollte die erforderliche Abscheideleistung ermittelt werden. Die Systemauslegung kann Laborversuche, Pilotversuche, Stofftransportberechnungen und Prozesssimulationen umfassen.

Druckabfall
Füllkörperbetten, Tropfenabscheider, Rohrleitungen und andere Komponenten tragen zum Druckverlust im System bei. Ein übermäßiger Druckabfall erhöht den Energieverbrauch der Ventilatoren.

Flüssigkeits-Gas-Verhältnis
Das Flüssigkeits-Gas-Verhältnis ist ein entscheidender Betriebsparameter, der Absorption und Stofftransport beeinflusst. Ein unzureichender Flüssigkeitsdurchfluss kann die Reinigungsleistung verringern, während eine übermäßige Zirkulation den Pumpenergiebedarf und die Betriebskosten erhöhen kann.

Vorteile von industriellen Nasswäschern
Ein fachgerecht konstruierter Nasswäscher kann bei der industriellen Abgasreinigung zahlreiche Vorteile bieten.

Hohe Schadstoffentfernungskapazität: Durch Nasswäsche lassen sich viele lösliche und reaktive Gase effektiv behandeln.

Gleichzeitige Gas- und Partikelabscheidung: Bestimmte Wäscherkonfigurationen können sowohl gasförmige Schadstoffe als auch Partikel entfernen.

Gaskühlung: Wasser oder eine andere Waschflüssigkeit kann die Temperatur des heißen Abgases senken.

Chemische Neutralisation: Reaktive Waschlösungen können saure oder alkalische Verunreinigungen chemisch neutralisieren.

Flexible Konfiguration: Die Systeme können an unterschiedliche Gaszusammensetzungen, Durchflussraten und industrielle Prozesse angepasst werden.

Automatischer Betrieb: SPS-basierte Steuerungssysteme können kritische Betriebsparameter kontinuierlich überwachen und Alarme oder Schutzfunktionen aktivieren.

Wartungs- und Betriebsüberlegungen
Regelmäßige Wartung ist für eine stabile Leistung der Scheuersaugmaschine unerlässlich.

Die Bediener sollten regelmäßig Sprühdüsen, Packungsmaterialien, Pumpen, Ventile, Tropfenabscheider, Kanäle, Ventilatoren, Sensoren und Chemikaliendosiergeräte überprüfen.

Zu den üblichen Wartungsaufgaben gehören:

Reinigung verstopfter Sprühdüsen
Pumpendichtungen prüfen
Überprüfung des Verpackungszustands
Reinigungsnebelabscheider
Kalibrierung von pH-Sensoren
Flüssigkeitsstände prüfen
Korrosionsprüfung
Überwachung des Differenzdrucks
Austausch beschädigter Komponenten
Überprüfung der Leistung des Abluftventilators
Die Waschlösung sollte kontinuierlich oder in festgelegten Abständen überwacht werden. Veränderungen des pH-Werts, der Leitfähigkeit, der Chemikalienkonzentration oder der Flüssigkeitsqualität können darauf hinweisen, dass die Lösung aufgefüllt oder ersetzt werden muss.

Wie man einen Lieferanten für Nasswäscheranlagen auswählt
Die Wahl des richtigen Lieferanten ist wichtig, da die industrielle Abgasreinigung stark anwendungsspezifisch ist.

Ein qualifizierter Lieferant sollte in der Lage sein, den gesamten Prozess zu bewerten und nicht nur einen Standard-Wäscherturm zu liefern.

Vor der Auswahl eines Systems sollten Kunden Informationen wie die folgenden angeben:

Abgaszusammensetzung
Gasflussgeschwindigkeit
Schadstoffkonzentration
Gastemperatur
Betriebsdruck
Erforderliche Entfernungseffizienz
Betriebsstunden
Verfügbarer Bauraum
Benötigtes Material
Anwendbare Emissionsnormen
Der Lieferant kann dann den geeigneten Wäschertyp, die Abmessungen, die Materialien, die Umwälzleistung, das Chemikaliendosiersystem, die Lüfterspezifikation, die Instrumentierung und die Steuerungsstrategie bestimmen.

Fazit
Ein industrielles Nasswäschersystem zur Behandlung von Abgasen und Restgasen ist eine wichtige Technologie zur Schadstoffbekämpfung für die chemische Verarbeitung, die Halbleiterherstellung, Labore, die pharmazeutische Produktion, die Metallverarbeitung und andere industrielle Anwendungen.

Durch die Schaffung eines effizienten Gas-Flüssigkeits-Kontakts können Nasswäscher viele gefährliche, korrosive und wasserlösliche Schadstoffe absorbieren und neutralisieren und gleichzeitig eine Gaskühlung und Partikelkontrolle gewährleisten.

Die Leistung eines Nasswäschers hängt maßgeblich von einer korrekten Konstruktion ab. Gaszusammensetzung, Durchflussrate, Schadstoffkonzentration, Temperatur, Flüssigkeitschemie, Werkstoffe, Druckverlust, Stoffaustauscheffizienz und Regelungsstrategie müssen bei der Systemauslegung berücksichtigt werden.

Für anspruchsvolle Anwendungen wie die Abgasbehandlung in der Halbleiterindustrie, die Beseitigung toxischer Gase, die Entfernung saurer Gase und die Behandlung korrosiver Industrieabgase kann eine maßgeschneiderte mehrstufige Lösung eine bessere Prozesskontrolle bieten als ein standardmäßiges Gerät von der Stange.

Ein fachgerecht konstruiertes Nasswäschersystem kann daher als zuverlässiger Bestandteil einer umfassenden Strategie zur industriellen Abgasreinigung dienen und den Herstellern helfen, Emissionen zu kontrollieren, Anlagen zu schützen, die Sicherheit am Arbeitsplatz zu verbessern und die geltenden Umweltauflagen zu erfüllen.
