Zentrales Laborgasversorgungssystem für hochreine und Spezialgase

Moderne Labore sind zunehmend auf hochreine Spezialgase für Analysegeräte, Forschungsausrüstung, Testsysteme und experimentelle Prozesse angewiesen. Gase wie Stickstoff, Argon, Helium, Wasserstoff, Sauerstoff, Kohlendioxid und Spezialgasgemische müssen mit stabilem Druck, gleichbleibender Reinheit und zuverlässiger Durchflussregelung zugeführt werden. Ein zentrales Laborgasversorgungssystem bietet hierfür eine optimale Lösung, indem es die Gase von einer zentralen, kontrollierten Quelle an mehrere Verbrauchsstellen im Labor verteilt.

Im Vergleich zu einzelnen, direkt an Laborgeräte angeschlossenen Gasflaschen kann ein zentrales Gasversorgungssystem das Gasmanagement verbessern, den Flaschenhandling reduzieren, die Wartung vereinfachen und eine bessere Kontrolle über Druck und Gasqualität ermöglichen. Für Labore mit mehreren Geräten oder hohem Gasverbrauch ist die zentrale Gasverteilung besonders vorteilhaft.

Was ist ein zentrales Laborgasversorgungssystem?
Ein zentrales Laborgasversorgungssystem ist ein Netzwerk, das Gase von einer zentralen Gasquelle zu mehreren Verbrauchspunkten innerhalb eines Labors oder einer Forschungseinrichtung transportiert.

Das System besteht typischerweise aus Gasflaschen oder Gasvorräten, Flaschenverteilern, automatischen oder halbautomatischen Umschalteinrichtungen, Druckreglern, Gasverteilungsleitungen, Absperrventilen, Druckregelanlagen, Filterkomponenten, Überwachungsgeräten und Gasentnahmestellen.

Der grundlegende Gaslieferungsprozess ist:

Gasquelle → Verteiler → Druckregler → Verteilungsleitung → Verbrauchsstellensteuerung → Laborausrüstung

Je nach Laboranforderungen kann das System mehrere Gasarten gleichzeitig unterstützen. Jedes Gas wird normalerweise über eine unabhängige Verteilerleitung zugeführt, um Kreuzkontaminationen zu vermeiden und die Gasreinheit zu gewährleisten.

Ein gut konzipiertes zentrales System ist nicht einfach nur eine Ansammlung von Rohren und Reglern. Es ist ein integriertes Gasmanagementsystem, das auf die Gaseigenschaften, die erforderliche Reinheit, den Druck, die Durchflussrate, die Laboranordnung, die Sicherheitsanforderungen und die Gerätespezifikationen abgestimmt ist.

Warum Labore eine zentrale Gasverteilung benötigen
In Laboren werden häufig mehrere Analysegeräte gleichzeitig betrieben. Gaschromatographen, Massenspektrometer, ICP-Systeme, Halbleiterforschungsgeräte, Handschuhkästen, Vakuumsysteme, Umweltmessgeräte und andere Instrumente benötigen unter Umständen eine kontinuierliche Gasversorgung.

Die Verwendung separater Gasflaschen für jedes Instrument kann verschiedene betriebliche Herausforderungen mit sich bringen. Das Laborpersonal muss die Flaschen häufig austauschen, den Restgasstand überwachen, die verschiedenen Flaschenanschlüsse verwalten und mehrere Druckminderer warten. Auch der Transport der Flaschen kann zusätzliche Sicherheits- und Logistikrisiken bergen.

Ein zentrales Laborgasversorgungssystem bündelt Gasquellen in einem festgelegten Versorgungsgebiet und verteilt das Gas über speziell dafür ausgelegte Rohrleitungen.

Zu den wichtigsten Vorteilen gehören:

Stabiler Gasdruck und -durchfluss
Reduzierte Handhabung von Gasflaschen in Laboren
Verbesserte Gasversorgungskontinuität
Zentralisierte Überwachung und Steuerung
Vereinfachter Zylinderwechsel
Reduziertes Risiko von Verbindungsfehlern
Bessere Nutzung der Gasquellen
Einfachere Systemerweiterung
Verbesserte Labororganisation
Kompatibilität mit Anwendungen für hochreine Gase
Für Labore, die mit teuren Analysegeräten arbeiten, kann eine stabile Gaszufuhr auch dazu beitragen, gleichbleibende Versuchsbedingungen und eine gleichbleibende Leistungsfähigkeit der Geräte zu gewährleisten.

Hauptkomponenten eines Laborgasversorgungssystems
1. Gasquelle und Zylinderverteiler
Die Gasquelle kann aus Einzelflaschen, Flaschenbündeln, Dewargefäßen oder Großspeichersystemen bestehen. Bei hochreinen und Spezialgasen muss der Anschluss der Quelle mit der Gasart und den Spezifikationen des Flaschenventils kompatibel sein.

Ein Zylinderverteiler verbindet mehrere Gasflaschen mit dem Gasversorgungssystem. Je nach Anwendung können Labore manuelle, halbautomatische oder vollautomatische Umschaltverteiler verwenden.

Ein automatischer Umschaltverteiler kann von einer leeren oder Niederdruck-Flaschenbank auf eine Reservebank umschalten, ohne die nachgelagerte Gasversorgung zu unterbrechen. Dies ist besonders nützlich für Instrumente, die eine kontinuierliche Gasverfügbarkeit benötigen.

2. Druckregler
Die Druckregulierung ist eine der wichtigsten Funktionen einer zentralen Gasanlage.

Gasflaschen können sehr hohen Drücken standhalten, während Laborgeräte üblicherweise einen deutlich niedrigeren und stabileren Betriebsdruck benötigen. Ein hochwertiger Druckregler reduziert den Quelldruck auf einen kontrollierten Enddruck.

Für Anwendungen mit hohen Reinheitsgraden sollten Regler nach folgenden Kriterien ausgewählt werden:

Gasverträglichkeit
Eingangsdruck
Ausgangsdruck
Durchflussanforderungen
Benetzte Materialien
Internes Volumen
Leckageverhalten
Erforderliche Gasreinheit
Für Anwendungen mit höchsten Reinheitsanforderungen können Regler aus hochwertigem Edelstahl mit geringem internem Totvolumen dazu beitragen, Verunreinigungen und Adsorption zu minimieren.

3. Gasverteilungsleitung
Die Verteilungsleitung transportiert das Gas von der zentralen Quelle zu den einzelnen Verbrauchsstellen im Labor.

Die Materialauswahl hängt von der Gasart, den Reinheitsanforderungen, dem Druck, der Temperatur und der Anwendung ab. Edelstahlrohre werden aufgrund ihrer guten mechanischen Festigkeit, Korrosionsbeständigkeit und sauberen Innenflächen häufig für die Verteilung hochreiner Gase eingesetzt.

Für anspruchsvolle Anwendungen können die Rohre innen poliert, gereinigt, passiviert und mittels Orbitalschweißen oder anderen hochintegrierten Fügeverfahren zusammengefügt werden.

Bei der Rohrleitungsplanung sollten unnötige Toträume, scharfe Krümmungen und Kontaminationsquellen minimiert werden. Eine optimale Trassenführung vereinfacht zudem die Wartung und zukünftige Erweiterungen.

4. Ventile und Absperrkomponenten
Absperrventile ermöglichen es, Teile des Gassystems zu Wartungszwecken abzuschalten, ohne dass dadurch zwangsläufig das gesamte Labor beeinträchtigt wird.

Für Reinstgassysteme werden häufig Membranventile eingesetzt, da deren Konstruktion Verunreinigungen minimiert und ein zuverlässiges Absperren gewährleistet. Je nach Systemanforderungen können auch Kugelventile, Nadelventile, Rückschlagventile und andere Spezialkomponenten verwendet werden.

Bei der Auswahl des Ventils sollten Gasverträglichkeit, Betriebsdruck, Temperatur, Anschlussart, Dichtheitsanforderungen und erforderliche Reinheit berücksichtigt werden.

5. Gaszapfstellen am Verbrauchsort
Ein Gasabsperrventil am Verbrauchsort ermöglicht die lokale Druckregelung und Gasisolierung in der Nähe von Laborgeräten.

Zu den typischen Komponenten gehören ein Druckregler, ein Manometer, ein Absperrventil, eine Sicherheitsvorrichtung, ein Filter und ein Auslassanschluss.

Das Bedienfeld am Verbrauchsort ermöglicht es dem Bedienpersonal, den Gasdruck anzupassen oder zu überwachen, ohne Zugang zum zentralen Gasversorgungsbereich zu haben. Für Labore mit unterschiedlichen Geräten, die unterschiedliche Betriebsdrücke benötigen, bietet die individuelle Regelung am Verbrauchsort mehr Flexibilität.

Anforderungen an die Lieferung von hochreinem Gas
Hochreine und Spezialgase erfordern eine strengere Systemauslegung als die allgemeine industrielle Gasverteilung.

Selbst wenn das Ausgangsgas eine extrem hohe Reinheit aufweist, kann es während des Transports durch ungeeignete Schläuche, Ventile, Regler, Armaturen oder Verbindungen zu Verunreinigungen kommen.

Häufige Kontaminationsquellen sind:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Partikel
Restprozessgase
Elastomere von geringer Qualität
Unsachgemäß gereinigte Bauteile
Atmosphärische Exposition während der Installation
Daher sollten für Reinstgassysteme speziell für den Einsatz mit Reingasen ausgewählte Materialien und Komponenten verwendet werden.

Der Zustand der Innenflächen ist besonders wichtig. Glatte und fachgerecht behandelte Innenflächen reduzieren die Ansammlung und Adsorption von Partikeln. Die Bauteile sollten vor dem Einbau gründlich gereinigt und verpackt werden.

Bei Anwendungen mit höchsten Reinheitsanforderungen können Orbitalschweißen und hochdichte Metall-Metall-Verbindungen potenzielle Leckage- und Kontaminationsstellen reduzieren.

Spezialgasverteilung
Spezialgase können giftige, korrosive, entzündliche, oxidierende, reaktive oder hochempfindliche Gase umfassen. Diese Gase erfordern zusätzliche technische Berücksichtigung.

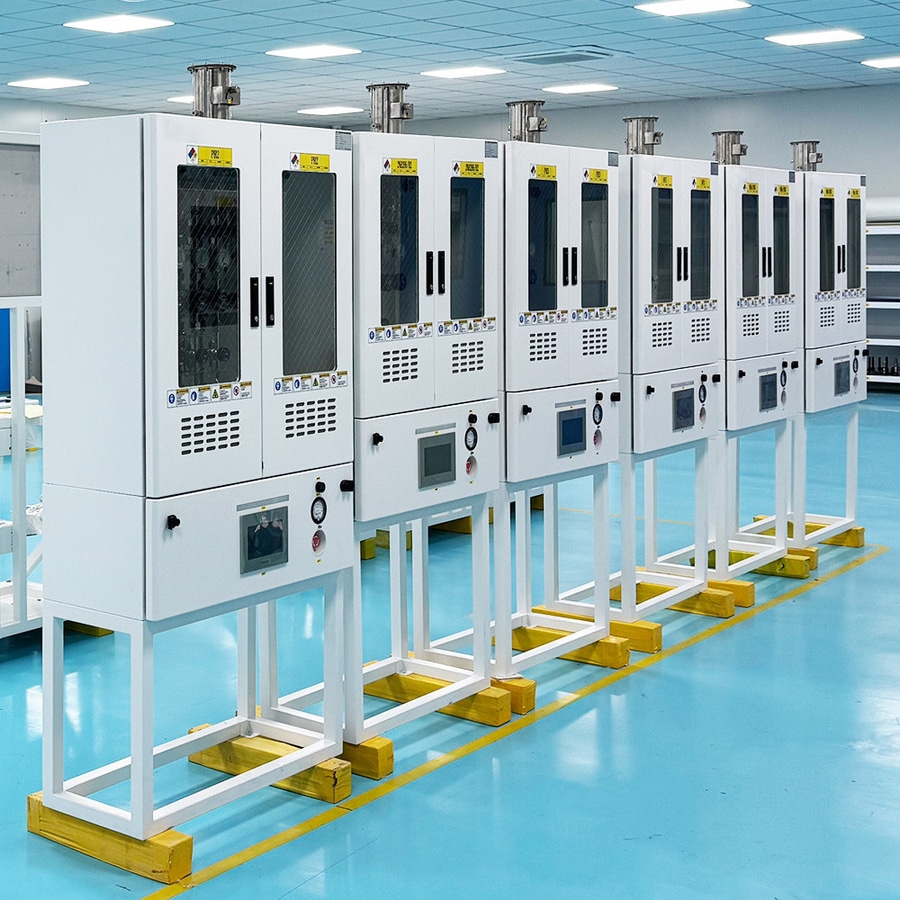

Beispielsweise können für giftige Gase Gasschränke, automatische Absperrsysteme, Leckageerkennung, Abluftanlagen und Notfallmaßnahmen erforderlich sein. Korrosive Gase erfordern kompatible Materialien sowie eine geeignete Konstruktion von Ventilen und Reglern.

Brennbare Gase erfordern gegebenenfalls eine geeignete Belüftung, Zündquellenkontrolle, Druckschutz und Gasdetektion.

Das zentrale Gasversorgungssystem sollte daher auf die spezifischen Eigenschaften jedes einzelnen Gases ausgelegt sein, anstatt für jede Anwendung eine einheitliche Standardkonfiguration zu verwenden.

Druckregelung und Gasstabilität
Ein stabiler Druck ist für viele Laborinstrumente unerlässlich.

Druckschwankungen können analytische Messungen, Prozessbedingungen und den Betrieb von Instrumenten beeinflussen. Ein zentrales System sollte daher angemessene Druckniveaus vor und nach dem Prozess aufrechterhalten.

Eine typische Architektur kann eine zweistufige Druckreduzierung umfassen. Die erste Stufe reduziert den Zylinderdruck auf einen mittleren Verteilungsdruck, während die zweite Stufe eine präzise Druckregelung nahe der Verbrauchsstelle ermöglicht.

Diese Konfiguration kann die Druckstabilität verbessern, insbesondere wenn mehrere Instrumente gleichzeitig Gas verbrauchen.

Der Durchflussbedarf muss sorgfältig berechnet werden. Zu kleine Schläuche oder Regler können zu übermäßigen Druckverlusten führen, während zu große Bauteile die Systemkosten und das interne Volumen erhöhen können.

Gasreinheitsüberwachung und Sicherheit
Ein modernes, zentralisiertes Laborgasversorgungssystem kann Überwachungs- und Alarmfunktionen integrieren.

Drucksensoren überwachen den Versorgungs- und Verteilungsdruck, während Gasdetektoren gefährliche Leckagen erkennen. Automatische Alarme benachrichtigen das Laborpersonal, wenn der Gasdruck unter einen definierten Wert fällt oder eine gefährliche Gaskonzentration festgestellt wird.

Je nach Anwendung kann das Steuerungssystem Folgendes überwachen:

Zylinderdruck
Saugrohrdruck
Verteilungsdruck
Gasstrom
Ausströmen von Gas
Gaskonzentration
Umschaltstatus
Ventilstatus
Alarmbedingungen
Bei kritischen Laborsystemen kann die Überwachung in ein Gebäudemanagementsystem oder eine zentrale Anlagensteuerungsplattform integriert werden.

Entwurf eines zentralen Laborgasversorgungssystems
Die Systementwicklung sollte mit einer detaillierten Bewertung der Laboranforderungen beginnen.

Die Ingenieure sollten die benötigten Gase, Reinheitsgrade, Quelldrücke, Betriebsdrücke, Durchflussmengen, Anzahl der Entnahmestellen, Rohrleitungslängen und zukünftige Erweiterungsanforderungen ermitteln.

Ein typischer Designprozess umfasst:

Schritt 1: Gasbedarf ermitteln

Ermitteln Sie alle Gase, die von Laborinstrumenten und -prozessen benötigt werden.

Schritt 2: Gasreinheit definieren

Prüfen Sie, ob für die Anwendung Gase in Industriequalität, hochreine Gase, ultrareine Gase oder Spezialgase benötigt werden.

Schritt 3: Durchfluss und Druck berechnen

Ermitteln Sie den Spitzen- und Normalverbrauch für jedes Gas und berechnen Sie die zu erwartenden Druckverluste.

Schritt 4: Materialien auswählen

Wählen Sie geeignete Schläuche, Ventile, Regler, Armaturen, Filter und Dichtungen entsprechend der Gasverträglichkeit und den Reinheitsanforderungen.

Schritt 5: Entwurf des Verteilungsnetzes

Entwickeln Sie Rohrleitungsrouten, die unnötige Verbindungen minimieren und einen bequemen Zugang für Wartungsarbeiten ermöglichen.

Schritt 6: Sicherheitssysteme integrieren

Berücksichtigen Sie Druckentlastung, Notabschaltung, Gasdetektion, Belüftung, Alarme und andere geeignete Sicherheitsmaßnahmen.

Schritt 7: Test und Inbetriebnahme

Das fertige System sollte vor der Inbetriebnahme einer entsprechenden Druckprüfung, Dichtheitsprüfung, Reinigung, Spülung und Inbetriebnahme unterzogen werden.

Anwendungen zentralisierter Laborgassysteme
Zentrale Gasversorgungssysteme werden in einer Vielzahl von Branchen und Forschungsumgebungen eingesetzt.

Analytische Labore
Gaschromatographie, Massenspektrometrie, Atomabsorptionsspektrometrie, ICP und andere Analysegeräte benötigen möglicherweise Trägergase, Kalibriergase oder Hilfsgase.

Pharmazeutische und biotechnologische Labore
Stickstoff, Kohlendioxid, Sauerstoff und andere Gase können in der Zellkultur, Fermentation, analytischen Prüfung, pharmazeutischen Entwicklung und Anwendungen mit kontrollierter Atmosphäre eingesetzt werden.

Halbleiter- und fortgeschrittene Fertigungsforschung
Hochreine und Spezialgase sind für die Prozessentwicklung, die Abscheidungsforschung, Ätzversuche und die Materialcharakterisierung unerlässlich. Diese Anwendungen erfordern eine besonders strenge Kontrolle von Verunreinigungen und Gasreinheit.

Universitäten und Forschungseinrichtungen
Zentralisierte Systeme ermöglichen es mehreren Laboren und Forschungsgruppen, eine kontrollierte Gasinfrastruktur gemeinsam zu nutzen und gleichzeitig eine unabhängige Druckregelung am Verbrauchsort zu gewährleisten.

Umwelt- und Materialprüfungen
Spezielle Gasmischungen und hochreine Gase werden häufig für Kalibrierungszwecke, den Betrieb von Instrumenten, Emissionsanalysen und Materialprüfungen eingesetzt.

Zentrale vs. individuelle Gasflaschenversorgung
Einzelzylinderanschlüsse können für kleine Labore mit geringem Gasverbrauch praktisch sein. Mit zunehmender Anzahl an Geräten wird jedoch eine zentrale Gasverteilung immer sinnvoller.

Funktion Einzelzylinderversorgung Zentrale Gasversorgung
Handhabung der Zylinder Häufig Zentrale
Druckkontrolle Local Zentral + Nutzungsort
Gasüberwachung Begrenzt Zentralisierte Überwachung möglich
Expansion Schwieriger Einfacher zu erweitern
Labororganisation Weitere Zylinder in der Nähe der Ausrüstung Sauberer Arbeitsplatz
Versorgungskontinuität Hängt vom Zylinderwechsel ab Reserve-/Umschaltsysteme können verwendet werden.
Hochreine Anwendungen Möglich Besser geeignet für die gezielte Verteilung
Die geeignete Lösung hängt von der Laborgröße, dem Gasverbrauch, den Sicherheitsanforderungen, dem Budget und der Gerätekonfiguration ab.

Wie man einen Lieferanten für zentrale Laborgasanlagen auswählt
Die Wahl des richtigen Lieferanten ist wichtig, da die Leistungsfähigkeit eines Gasversorgungssystems sowohl von der Qualität der Komponenten als auch von der Konstruktion abhängt.

Ein qualifizierter Lieferant sollte Kenntnisse in den Bereichen Gasverträglichkeit, Umgang mit hochreinen Gasen, Druckregelung, Rohrleitungsplanung, Dichtheitsprüfung und Laborsicherheitsanforderungen besitzen.

Bei Projekten, die mehrere Gase oder kritische Analysegeräte umfassen, sollten Kunden prüfen, ob der Lieferant eine Komplettlösung oder nur einzelne Komponenten anbieten kann.

Ein professioneller Anbieter wie Jewellok liefert Gaskomponenten und maßgeschneiderte Lösungen für Anwendungen mit hochreinen und Spezialgasen, darunter Regler, Ventile, Verteiler, Druckregelanlagen und Gasverteilungssysteme. Die Systemkonfiguration lässt sich individuell an Gasart, Druck, Reinheit, Anschlussnormen und Laboranforderungen anpassen.

Fazit
Ein zentrales Laborgasversorgungssystem für hochreine und Spezialgase ermöglicht die strukturierte Versorgung mehrerer Laborgeräte aus einer kontrollierten Gasquelle. Durch die Kombination von Flaschenverteilern, Druckreglern, hochreinen Schläuchen, Ventilen, Zapfstellen, Überwachungseinrichtungen und Sicherheitssystemen können Labore eine besser organisierte und kontrollierbare Gasinfrastruktur aufbauen.

Die wichtigsten Aspekte sind nicht allein Gasdruck und Durchfluss. Materialverträglichkeit, Reinheit, Dichtheit, Kontaminationskontrolle, Rohrleitungsdesign, Druckstabilität, Überwachung und Sicherheit müssen bei der Systementwicklung ebenfalls berücksichtigt werden.

Mit dem zunehmenden Einsatz komplexerer Analysegeräte und Forschungsprozesse in Laboren gewinnt eine zuverlässige Gasverteilung immer mehr an Bedeutung. Ein fachgerecht geplantes zentrales System gewährleistet eine stabile Gasversorgung und unterstützt gleichzeitig die Laborsicherheit, die Betriebseffizienz, die Anforderungen an hohe Reinheit und die zukünftige Systemerweiterung.
