Ein Laborgasleitungssystem ist ein unverzichtbarer Bestandteil moderner Laborinfrastruktur. Es bietet eine kontrollierte und zuverlässige Methode zum Transport von Gasen wie Stickstoff, Sauerstoff, Wasserstoff, Helium, Argon, Kohlendioxid, Druckluft und Spezialgasen aus Flaschen, Großspeichern oder zentralen Gasversorgungssystemen zu Laborinstrumenten und Arbeitsplätzen.

Im Gegensatz zu herkömmlichen Versorgungsleitungen müssen Laborgasleitungen unter Berücksichtigung der Gaseigenschaften, Druckanforderungen, Reinheitsgrade, Kompatibilität, Leckagevermeidung, Belüftung und Benutzersicherheit ausgelegt werden. Ein gut geplantes Laborgasleitungssystem kann den Flaschenhandling reduzieren, einen stabilen Gasdruck aufrechterhalten, die Gasreinheit verbessern und einen kontinuierlichen Laborbetrieb ermöglichen.

Dieser Artikel erläutert die wichtigsten Prinzipien für die Entwicklung eines sicheren und zuverlässigen Laborgasversorgungssystems, von der Gasauswahl und Rohrleitungsdimensionierung bis hin zur Druckregelung, Materialauswahl, Installation, Prüfung und Wartung.

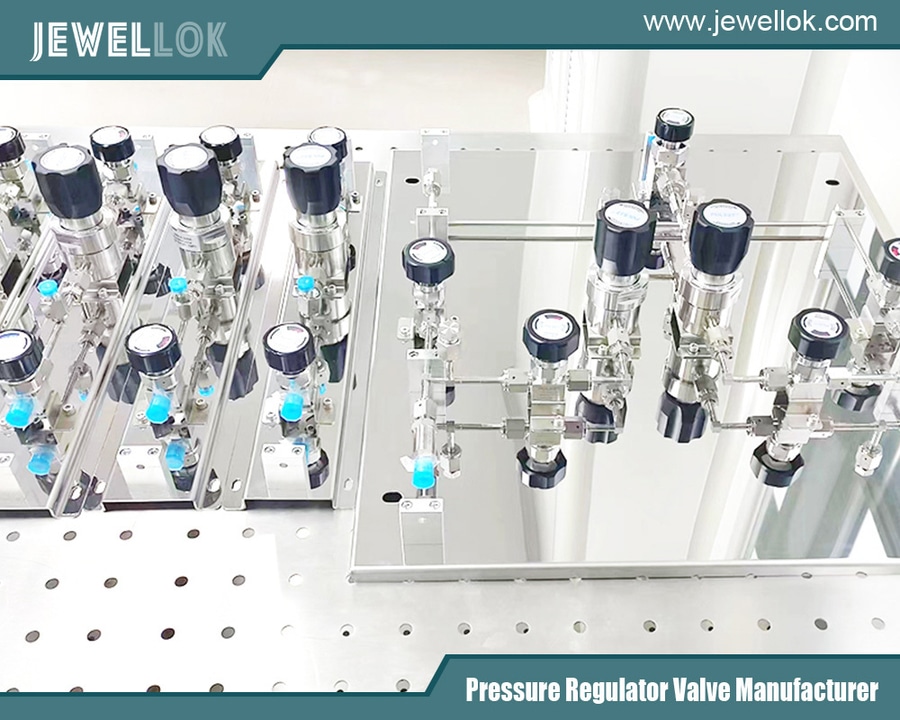

einstellbarer Hochdruck-Propanregler
1. Definition der Laborgasanforderungen
Der erste Schritt bei der Planung eines Laborgasleitungssystems besteht darin, den tatsächlichen Gasbedarf des Labors zu ermitteln.

Verschiedene Labore haben deutlich unterschiedliche Anforderungen an Gasverbrauch und -reinheit. Ein universitäres Chemielabor benötigt hauptsächlich Stickstoff, Druckluft und Sauerstoff, während ein analytisches Labor Stickstoff, Wasserstoff, Helium, Argon und hochreine Spezialgase für Geräte wie GC, GC-MS, ICP, LC-MS und andere Analysegeräte benötigt.

Vor der Planung der Pipeline sollten Sie Folgendes ermitteln:

Gasart und chemische Eigenschaften
Erforderliche Gasreinheit
Versorgungsdruck
Betriebsdruck
Maximal zulässiger Druck
Spitzen- und Durchschnittsdurchflussrate
Anzahl der Gaszapfstellen
Gleichzeitiger Gasbedarf
Abstand zwischen Gasquelle und Labor
Zukünftiger Erweiterungsbedarf
Erforderliche Überwachungs- und Alarmfunktionen
Der Gasverbrauch sollte sowohl unter normalen Betriebsbedingungen als auch unter Berücksichtigung der Spitzenlast berechnet werden. Eine Auslegung ausschließlich auf Basis des aktuellen Durchschnittsdurchflusses kann bei gleichzeitigem Betrieb mehrerer Messgeräte zu Druckinstabilitäten führen.

Für Labore, die eine zukünftige Erweiterung planen, sollten nach Möglichkeit bereits bei der ersten Planung zusätzliche Kapazitäten berücksichtigt werden.

2. Getrennte Gasquellen und Verteilungszonen
Ein Laborgasleitungssystem besteht normalerweise aus mehreren Funktionsabschnitten:

Gasquelle → Druckregelung → Gasverteiler → Hauptleitung → Abzweigleitung → Absperrventil → Ausrüstung

Die Gasquelle kann Hochdruckzylinder, Zylinderbündel, Flüssiggastanks, Generatoren oder zentrale Gasversorgungssysteme umfassen.

Bei zylinderbasierten Systemen kann ein automatischer oder halbautomatischer Gasumschalter die kontinuierliche Versorgung aufrechterhalten, indem er von einer leeren Zylinderbank auf eine Reservebank umschaltet.

Das Verteilsystem sollte in geeignete Zonen unterteilt werden. Beispielsweise sollten Gase mit unterschiedlichen Druck- oder Reinheitsanforderungen nicht einfach dieselbe Verteilanlage nutzen.

Giftige, korrosive, entzündliche, oxidierende und inerte Gase erfordern unterschiedliche Sicherheitsvorkehrungen. Spezialgase sollten gegebenenfalls isoliert und über kompatible Komponenten zugeführt werden.

3. Geeignete Rohrleitungsmaterialien auswählen
Die Auswahl des Rohrleitungsmaterials ist einer der wichtigsten Aspekte bei der Auslegung von Laborgasanlagen.

Gängige Materialien sind Edelstahl, Kupfer und spezielle Polymerrohre. Die richtige Wahl hängt von den Gaseigenschaften, dem Druck, den Reinheitsanforderungen, der Temperatur und dem Anwendungsfall ab.

Edelstahl
Edelstahl 316L wird aufgrund seiner guten Korrosionsbeständigkeit, mechanischen Festigkeit und Kompatibilität mit vielen Laborgasen häufig für Anwendungen mit hochreinen und Spezialgasen eingesetzt.

Für die Zufuhr von Gasen höchster Reinheit können innenpolierte Edelstahlrohre dazu beitragen, die Partikelbildung, Adsorption, Feuchtigkeitsspeicherung und Verunreinigung zu reduzieren.

Kupfer
Kupferrohre eignen sich für bestimmte Laboranwendungen, insbesondere für Gase, bei denen die Anforderungen an Kupferverträglichkeit und -reinheit akzeptabel sind. Die Materialverträglichkeit sollte jedoch stets im Hinblick auf das jeweilige Gas geprüft werden.

Polymermaterialien
Bestimmte Polymerwerkstoffe eignen sich unter Umständen für Niederdruckanwendungen im Labor oder für spezielle chemisch aggressive Gase. Allerdings müssen Permeabilität, chemische Beständigkeit, Druckgrenzen und Kontaminationseigenschaften berücksichtigt werden.

Das Material für Rohrleitungen sollte niemals allein nach den Kosten ausgewählt werden. Die Gaszusammensetzung und die erforderliche Reinheit sollten die primären Kriterien sein.

4. Rohrleitungsdurchmesser und Druckverlust berechnen
Der Rohrleitungsdurchmesser beeinflusst direkt die Gasgeschwindigkeit und den Druckverlust.

Ist die Rohrleitung zu klein, kann der Druckabfall übermäßig hoch werden, insbesondere bei gleichzeitigem Betrieb mehrerer Messgeräte. Ist sie hingegen deutlich überdimensioniert, kann das größere Innenvolumen die Installationskosten erhöhen und zu unnötigen Gasvorräten führen.

Bei der Dimensionierung von Rohrleitungen sollten folgende Aspekte berücksichtigt werden:

Gasflussgeschwindigkeit
Versorgungsdruck
Betriebsdruck
Rohrleitungslänge
Anzahl der Beschläge
Gasdichte
Temperatur
Druckverlust
Gleichzeitige Nachfrage
Der gesamte Druckverlust umfasst die Reibung in geraden Rohren sowie Verluste durch Krümmer, T-Stücke, Ventile, Regler, Filter und andere Armaturen.

Für Anwendungen mit hohen Reinheitsgraden sollte die Konstruktion zudem unnötige Toträume und interne Hohlräume minimieren. Eine kompakte Gasverteilung kann die Effizienz des Gasaustauschs verbessern und das Kontaminationsrisiko verringern.

5. Verwenden Sie eine mehrstufige Druckregelungsarchitektur
Hochdruckzylinder können normalerweise nicht direkt an Laborgeräte angeschlossen werden. Ein Druckminderungs- und Regelungssystem ist erforderlich.

Ein typisches System verwendet einen primären Druckregler in der Nähe der Gasquelle und eine sekundäre Druckregelung näher am Verbrauchsort.

Eine mehrstufige Druckregelungsarchitektur kann eine bessere Regelung ermöglichen, wenn der Quellendruck deutlich höher ist als der Betriebsdruck des Geräts.

Ein Laborgasdruckregler kann Folgendes beinhalten:

Druckregler
Absperrventile
Manometer
Drucksensor
Überdruckventile
Filter
Ventile prüfen
Spülanschlüsse
Automatische Umschaltkomponenten
Schnittstellen zur Gasüberwachung
Der Regler sollte entsprechend Eingangsdruck, Ausgangsdruck, Durchflussrate, Gasverträglichkeit, Anschlussart und erforderlicher Reinheit ausgewählt werden.

Bei korrosiven oder reaktiven Gasen müssen medienberührende Bauteile aus mit dem Gas kompatiblen Werkstoffen hergestellt sein.

6. Geeignete Ventile und Armaturen auswählen
Ventile sind unerlässlich für die Absperrung, Steuerung, Spülung und Wartung von Laborgasleitungen.

Zu den gängigen Ventiltypen gehören Kugelventile, Membranventile, Nadelventile, Rückschlagventile und Druckbegrenzungsventile.

Bei Anwendungen mit hochreinen Gasen werden häufig Membranventile eingesetzt, da deren interne Konstruktion Verunreinigungen reduzieren und potenzielle Leckagewege minimieren kann.

Nadelventile sind dort nützlich, wo eine präzise Einstellung des Durchflusses bei niedrigen Temperaturen erforderlich ist.

Kugelventile werden häufig zur Absperrung eingesetzt, da sie ein schnelles Absperren und einen relativ geringen Druckabfall ermöglichen.

Jedes Ventil sollte entsprechend seiner vorgesehenen Funktion ausgewählt werden, anstatt im gesamten System einen einzigen Ventiltyp zu verwenden.

Die Verbindungstechnik ist ebenfalls wichtig. Je nach Druck-, Reinheits- und Wartungsanforderungen können Kompressionsverschraubungen, VCR-Verbindungen, orbitalgeschweißte Rohre und andere Verbindungsmethoden ausgewählt werden.

Bei hochreinen Systemen kann das Orbitalschweißen bei sachgemäßer Durchführung eine saubere und gleichmäßige Verbindung gewährleisten.

7. Auslegung auf Gasreinheit
Die Reinheit von Gasen ist besonders wichtig für Analysegeräte, Halbleiterlabore, Forschungseinrichtungen und andere sensible Anwendungen.

Selbst wenn das aus der Flasche gelieferte Gas eine extrem hohe Reinheit aufweist, kann es innerhalb des Verteilungssystems zu Verunreinigungen kommen.

Mögliche Kontaminationsquellen sind:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Partikel
Unsachgemäß gereinigte Schläuche
Elastomerausgasung
Tote Beine
Schlecht abgedichtete Verbindungen
Inkompatible Materialien
Die Rohrleitung sollte daher mit einer sauberen Innenfläche und einer geeigneten Komponentenkonfiguration ausgelegt sein.

Für Hochreinheitssysteme können gereinigte und passivierte Schläuche, hochintegrierte Membranventile, geeignete Filter und kontrollierte Installationsverfahren erforderlich sein.

Das System sollte außerdem unnötige Verzweigungen und stagnierende Abschnitte, in denen sich Verunreinigungen ansammeln können, minimieren.

8. Spülung und Entlüftung einbauen
Eine fachgerecht ausgelegte Laborgasleitung sollte über geeignete Spülvorrichtungen verfügen.

Eine Spülung kann erforderlich sein während:

Erste Inbetriebnahme
Zylinderwechsel
Wartung
Komponentenaustausch
Gasumstellung
Stilllegung
Kontaminationsbeseitigung
Je nach Systemauslegung und Gasverträglichkeit können Inertgase wie Stickstoff für geeignete Spülverfahren verwendet werden.

Das Spülgas muss jedoch sicher abgeleitet werden. Entlüftungsleitungen sollten an einen geeigneten Ort geführt und so konstruiert sein, dass sich keine gefährlichen Gase im Labor ansammeln können.

Giftige, entzündliche, sauerstoffarme oder anderweitig gefährliche Gase erfordern eine besonders sorgfältige Auslegung der Entlüftungs- und Abgasanlage.

9. Bereitstellung von Leckageerkennung und Sicherheitsüberwachung
Gasleckagen gehören zu den größten Gefahren im Zusammenhang mit Laborgasanlagen.

Die Folgen hängen von der Art des Gases ab. Ein Leck von Inertgas kann zu Sauerstoffmangel führen, während Wasserstoff und andere brennbare Gase Brand- oder Explosionsgefahr bergen. Giftige oder ätzende Gase können Personal direkt gefährden.

Das Laborgasleitungssystem sollte daher mit geeigneten Sicherheitssystemen abgestimmt werden.

Je nach Anwendung können dies folgende Punkte sein:

Gasdetektoren
Sauerstoffmangelmonitore
Druckalarme
Automatische Absperrventile
Notfallisolierungssysteme
Lokale visuelle Alarme
Akustische Alarme
Zentrale Überwachungssysteme
Lüftungsverriegelungen
Gaswarngeräte sollten entsprechend den physikalischen Eigenschaften des Gases positioniert werden. Beispielsweise sollte bei der Standortwahl berücksichtigt werden, ob das Gas leichter oder schwerer als Luft ist und wie die Laborlüftung die Luft im Raum bewegt.

10. Den Anschlussbereich für die Gasflasche sorgfältig gestalten
Gasflaschen müssen sicher befestigt und an einem geeigneten Ort installiert werden.

Der Lager- und Anschlussbereich für die Gasflaschen sollte ausreichend belüftet sein und es den Bedienern ermöglichen, die Gasflaschen sicher auszutauschen.

Die Gasflaschen sollten nach Gasklassifizierung und -verträglichkeit getrennt oder kontrolliert werden.

Der Anschlussbereich sollte üblicherweise geeignete Absperrventile, Druckregler, gegebenenfalls flexible Verbindungen und eine Kennzeichnung umfassen.

Die Zylinderanschlüsse sollten vor mechanischer Beschädigung geschützt werden, und die Schläuche bzw. Leitungen sollten mit dem Gas und dem Druck kompatibel sein.

Bei Mehrzylindersystemen kann ein Gasverteiler die Verteilung vereinfachen und den Bedarf an häufigem manuellem Anschließen und Trennen verringern.

11. Kennzeichnen Sie das Rohrleitungssystem deutlich.
Jede Gasleitung sollte deutlich gekennzeichnet sein.

Die Etiketten sollten die Gasbezeichnung und gegebenenfalls die Strömungsrichtung, den Druck, die Gefahrenklasse und das Einsatzgebiet angeben.

Die Farbkennzeichnung kann als zusätzliche Identifikationsmethode verwendet werden, die schriftliche Gaskennzeichnung sollte jedoch klar bleiben, da die Farbkonventionen zwischen Organisationen und Regionen variieren können.

Die Anschlüsse der Gasanschlüsse sollten ebenfalls deutlich gekennzeichnet sein, um ein versehentliches Anschließen der Geräte an das falsche Gas zu verhindern.

Für Labore, die mit mehreren Spezialgasen arbeiten, ist die Vermeidung von Kreuzverbindungen besonders wichtig.

12. Installieren Sie das System gemäß einem kontrollierten Verfahren.
Ein gutes Design kann durch eine mangelhafte Installation beeinträchtigt werden.

Vor der Installation ist ein detailliertes Rohrleitungs- und Instrumentierungsdiagramm (R&I-Fließbild) zu erstellen, das Gasquellen, Regler, Ventile, Manometer, Sensoren, Rohrleitungen, Auslässe, Entlüftungsöffnungen und Sicherheitseinrichtungen zeigt.

Während der Installation:

Prüfen Sie, ob die Schläuche und Komponenten korrekt sind.
Halten Sie die Innenseiten der Schläuche sauber.
Schützen Sie die offenen Rohrenden vor Staub und Feuchtigkeit.
Befolgen Sie das vorgegebene Beitrittsverfahren.
Vermeiden Sie unnötige Bücken und eingeklemmte Beine.
Pipelines ordnungsgemäß unterstützen.
Installieren Sie die Ventile an zugänglichen Stellen.
Sorgen Sie für die korrekte Kennzeichnung der Rohrleitungen.
Trennen Sie gegebenenfalls inkompatible Dienste.
Installations- und Inspektionsergebnisse dokumentieren.
Bei Anwendungen mit hohen Reinheitsgraden sollte die Installation in einer kontrollierten Umgebung unter Verwendung geeigneter Reinigungs- und Handhabungsverfahren erfolgen.

13. Druck- und Dichtigkeitsprüfung durchführen
Die fertiggestellte Laborgasleitung sollte vor der Inbetriebnahme getestet werden.

Die Testverfahren hängen von der Systemauslegung, den geltenden Normen, der Gasart, dem Nenndruck und den lokalen Vorschriften ab.

Typische Inbetriebnahmetätigkeiten können Folgendes umfassen:

Visuelle Inspektion
Druckprüfung
Dichtigkeitsprüfung
Funktionsprüfung des Ventils
Reglerprüfung
Alarmprüfung
Sensorüberprüfung
Spülen
Überprüfung der Gasidentifizierung
Durchflussüberprüfung
Dichtheitsprüfungen sind besonders wichtig an Reglern, Ventilschäften, Armaturen, Schweißverbindungen, Instrumentenanschlüssen und anderen potenziellen Leckagestellen.

Bei Systemen mit hohen Reinheitsgraden können Helium-Lecktests oder andere empfindliche Lecksuchmethoden angebracht sein, sofern dies in der Anwendung gefordert wird.

Die Testergebnisse sollten als Teil des Inbetriebnahmeprotokolls dokumentiert werden.

14. Vorbeugende Instandhaltung einführen
Eine Laborgasleitung ist kein System, das man einmal installiert und dann vergisst.

Regelmäßige Inspektionen helfen dabei, verschlissene Bauteile zu erkennen, bevor sie Betriebs- oder Sicherheitsprobleme verursachen.

Die Wartungspläne sollten Folgendes umfassen:

Druckregler
Röhren
Dehnbare Schläuche
Filter
Manometer
Sensors
Gasdetektoren
Entlastungsgeräte
Rohrleitungshalterungen
Terminalausgänge
Automatische Wechselsysteme
Regler und Sicherheitseinrichtungen sollten gemäß den Empfehlungen des Herstellers und den geltenden Anforderungen geprüft werden.

Gaswarngeräte sollten in angemessenen Abständen geprüft und kalibriert werden.

Jegliche Änderungen an der Rohrleitung sollten dokumentiert werden, damit die R&I-Fließbilder und Wartungsaufzeichnungen korrekt bleiben.

15. Arbeiten Sie mit einem erfahrenen Hersteller von Laborgasanlagen zusammen.
Die Planung eines Laborgasleitungssystems erfordert mehr als die Auswahl von Rohren und Ventilen. Sie erfordert ein umfassendes Verständnis von Gaschemie, Druckregelung, Durchflussanforderungen, Kontaminationskontrolle, Sicherheitstechnik und Laborbetrieb.

Ein professioneller Hersteller von Laborgasanlagen kann bei der Bewertung der Gasquelle, der Berechnung des Rohrleitungsbedarfs, der Auswahl kompatibler Komponenten, der Konstruktion von Druckreglern, der Konfiguration von Gasverteilern und der Entwicklung eines kompletten Verteilungssystems helfen.

Für Anwendungen mit hochreinen und Spezialgasen sollte der Hersteller in der Lage sein, geeignete Edelstahlrohre, Regler, Membranventile, Armaturen, Gasverteiler, automatische Umschaltsysteme und Sicherheitsüberwachungslösungen bereitzustellen.

Das endgültige System sollte entsprechend der tatsächlichen Laboranwendung und den geltenden lokalen Vorschriften und Normen konzipiert werden, anstatt eine Einheitskonfiguration zu verwenden.


einstellbarer Hochdruck-Propanregler
Fazit
Ein sicheres Laborgasleitungssystem setzt ein detailliertes Verständnis der Gaseigenschaften, des Verbrauchs, des Drucks, der Reinheit und der Laborbetriebsbedingungen voraus. Das System sollte korrekt dimensionierte Leitungen, kompatible Materialien, zuverlässige Druckregler, geeignete Ventile und Armaturen, effektive Spülung, Leckageerkennung, Belüftung, eindeutige Kennzeichnung und systematische Prüfungen umfassen.

Für die Versorgung von Laborgasen mit hohen Reinheitsgraden ist besonderes Augenmerk auf die Oberflächenqualität im Inneren, die Dichtheit der Verbindungen, die Kontaminationskontrolle, die Reduzierung von Toträumen und die Druckstabilität zu legen. Bei Gefahrgasen sind Gasdetektion, Notabschaltung, Belüftung und eine sichere Abgasführung wesentliche Bestandteile des Gesamtsystems.

Bei fachgerechter Planung und Wartung kann ein Laborgasleitungssystem eine stabile Gasversorgung gewährleisten, die Effizienz des Labors verbessern, den Umgang mit Gasflaschen reduzieren und eine sicherere Arbeitsumgebung für Forscher und Laborpersonal schaffen.

Der effektivste Ansatz besteht darin, die Gaspipeline als ein vollständig technisches System zu betrachten – von der Gasquelle und der Druckregelung bis hin zum endgültigen Geräteanschluss – und nicht als ein einfaches Netzwerk von Rohren und Ventilen.
