Halbleitergasschränke für die Versorgung mit hochreinen Spezialgasen

Halbleitergasschränke für die Versorgung mit hochreinen Spezialgasen

Die Halbleiterfertigung ist auf die präzise und kontaminationsfreie Zufuhr von Prozessgasen angewiesen. Von der Abscheidung und dem Ätzen über das Dotieren und Reinigen bis hin zur Kammerkonditionierung müssen Spezialgase mit kontrolliertem Druck, kontrollierter Durchflussrate und in der erforderlichen Reinheit zu den Halbleiterprozessanlagen geleitet werden. Gaskammern für die Halbleiterfertigung sind so konstruiert, dass sie eine sichere, zuverlässige und hochkontrollierte Umgebung für die Lagerung und Zufuhr dieser Gase bieten und somit eine entscheidende Komponente eines Systems zur Versorgung mit ultrareinem Gas darstellen.

Für Halbleiterfabriken ist die Auswahl des richtigen Gasschranks weit mehr als nur die Wahl eines Schranks für Gasflaschen. Ein fachgerecht geplantes System integriert Gasrückhaltung, Druckregelung, automatische Ventilsteuerung, Leckageerkennung, Belüftung, Gasüberwachung, Spülung und Sicherheitsverriegelungen in ein koordiniertes Gesamtsystem.

Dieser Artikel erläutert Aufbau, Funktionsprinzip, Hauptkomponenten, Sicherheitsfunktionen und Anwendungsbereiche von Halbleiter-Gasschränken zur Versorgung mit hochreinen Spezialgasen.

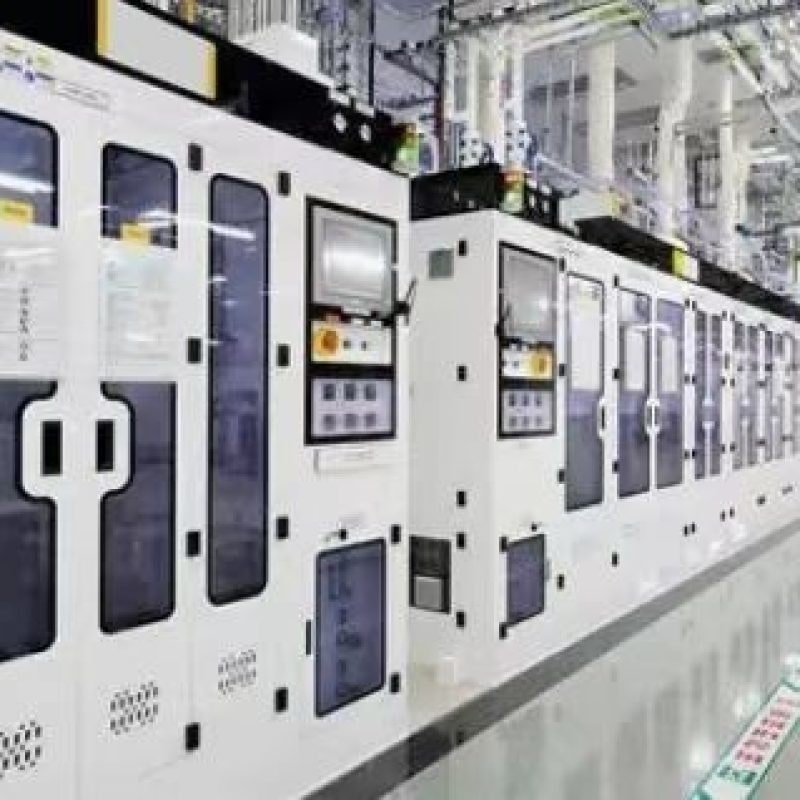

Was ist ein Halbleitergasschrank?
Ein Halbleitergasschrank ist ein geschlossenes Gashandhabungssystem, das zur sicheren Lagerung und Abgabe einer oder mehrerer Gasflaschen dient, die in Halbleiter- und fortgeschrittenen Fertigungsprozessen verwendet werden.

Im Gegensatz zu herkömmlichen Industriegaslagerschränken sind Halbleitergaslagerschränke speziell für hochreine (UHP) und Spezialgase ausgelegt . Dazu gehören unter anderem korrosive, toxische, brennbare, oxidierende, pyrophore oder anderweitig gefährliche Gase.

Ein typischer Gasschrank erfüllt mehrere Funktionen:

Sichere Lagerung von Gasflaschen
Kontrollierte Gaszufuhr
Druckreduzierung
Automatische oder manuelle Ventilbetätigung
Erkennung von Gaslecks
Entlüftung
Spülung und Evakuierung
Notfall Abschaltung
Gasflaschenwechsel
Prozessgasüberwachung
SPS-basierte Systemsteuerung
Der Schrank schafft eine kontrollierte Umgebung zwischen der Gasflasche und dem Halbleiterprozesswerkzeug. Er trägt zum Schutz von Bedienern, Anlagen und Prozessen bei und gewährleistet gleichzeitig die erforderliche Gasreinheit.

Warum Gasschränke für die Versorgung mit hochreinem Gas so wichtig sind
Halbleiterprozesse reagieren äußerst empfindlich auf Verunreinigungen. Bereits geringste Spuren von Feuchtigkeit, Sauerstoff, Partikeln, Kohlenwasserstoffen oder metallischen Verunreinigungen können die Waferqualität und die Prozessleistung beeinträchtigen.

Aus diesem Grund muss das Gasversorgungssystem potenzielle Kontaminationsquellen entlang des gesamten Gasweges minimieren.

Ein Gasschrank für die Halbleiterindustrie verwendet typischerweise hochreine Komponenten wie Membranventile, Regler, Filter, VCR-Anschlüsse, orbitalgeschweißte Rohre und hochdichte Dichtungen aus Edelstahl 316L.

Der interne Gasweg sollte so gestaltet sein, dass Totvolumen und Partikelbildung minimiert werden. Bei hohen Reinheitsanforderungen können elektropolierte oder innenpolierte Edelstahloberflächen verwendet werden.

Durch eine geeignete Schrankkonstruktion kann eine gleichbleibende Gasreinheit vom Flaschenanschluss über die Gasverteilung bis hin zum Verbrauchsort gewährleistet werden.

Hauptkomponenten eines Halbleiter-Gasschranks
Ein Hochleistungs-Halbleiter-Gasschrank vereint mechanische, pneumatische, elektrische und sicherheitstechnische Komponenten.

1. Gasflaschenanschlüsse
Der Flaschenanschluss ist der Ausgangspunkt des Gasversorgungssystems. Der Anschluss muss mit dem jeweiligen Spezialgas und dem Flaschenventil kompatibel sein.

Für hochreine Verbindungen können Stirndichtungsverschraubungen wie VCR-Anschlüsse verwendet werden. Geeignete Zylinderanschlüsse, flexible Anschlussschläuche, Ventile und Leitungen werden je nach Gasart, Druck, Kompatibilität und geltenden Normen ausgewählt.

Die Konstruktion der Verbindung muss zudem Verunreinigungen minimieren und eine zuverlässige Abdichtung während der Zylindermontage und des Zylinderaustauschs gewährleisten.

2. Hochreine Membranventile
Membranventile werden in der Halbleiterindustrie häufig zur Gaszufuhr eingesetzt, da sie eine hohe Dichtheit und geringe Partikelbildung gewährleisten.

Ein UHP-Membranventil trennt typischerweise den Betätigungsmechanismus mittels einer Metallmembran vom Prozessgas. Diese Bauweise kann das Kontaminationsrisiko verringern und die Absperrleistung verbessern.

Je nach Anwendungsfall kann der Gasschrank Folgendes umfassen:

Normalerweise geschlossene pneumatische Ventile
Normalerweise offene Ventile
Manuelle Membranventile
Automatische Absperrventile
Entlüftungsventile
Entlüftungsventile
Prozessgasventile
Bei korrosiven oder toxischen Spezialgasen ist die Wahl des Ventilmaterials von besonderer Bedeutung.

3. Druckregler
Die Gasflasche enthält möglicherweise Gas unter relativ hohem Druck, während das Halbleiterprozesswerkzeug einen viel niedrigeren und präzise kontrollierten Druck erfordert.

Ein Hochreinheits-Druckregler reduziert den Zylinderdruck auf den erforderlichen Lieferdruck.

Je nach Anwendung können ein- oder zweistufige Regler ausgewählt werden. Eine zweistufige Druckregelung sorgt für einen stabileren Ausgangsdruck bei sinkendem Zylinderdruck.

Bei der Systemauslegung sollten Reglermaterialien, Membrankonstruktion, Oberflächenbeschaffenheit im Inneren, Leckrate und Cv-Wert berücksichtigt werden.

4. Filter
Zur Entfernung von Partikeln, die im Gasversorgungssystem entstehen, können Hochreinheitsgasfilter installiert werden.

Die Filterauswahl hängt ab von:

Gasart
Erforderliche Filtrationsrate
Fließrate
Betriebsdruck
Temperatur
Chemische Verträglichkeit
Druckverlust
Bei empfindlichen Halbleiterprozessen muss die Filterkonstruktion mit der Verwendung von UHP-Gas kompatibel sein.

5. Gasleitungen und -armaturen
Für den internen Gasweg werden üblicherweise hochreine Edelstahlrohre und -fittings verwendet.

Orbitalschweißen wird häufig eingesetzt, um dauerhafte, hochfeste Verbindungen herzustellen und gleichzeitig interne Verunreinigungen und Totzonen zu minimieren.

VCR-Flachdichtungsverschraubungen können dort eingesetzt werden, wo abnehmbare Verbindungen für Wartungsarbeiten oder den Austausch von Komponenten erforderlich sind.

Die gesamte Rohrleitungsführung sollte unnötige Biegungen, Toträume und Stagnationszonen minimieren.

Funktionsweise eines Halbleitergasschranks
Die Betriebsreihenfolge hängt davon ab, ob es sich um ein manuelles, halbautomatisches oder vollautomatisches System handelt.

In einem typischen automatischen Gasschrank wird das Spezialgas zunächst über einen hochdichten Zylinderanschluss an den Schrank angeschlossen. Nach der Installation führt das System die entsprechenden Druck-, Dichtheits- und Spülverfahren durch, bevor das Gas in die Prozessleitung eingeleitet wird.

Im Normalbetrieb werden das Zylinderabsperrventil und die Druckventile gemäß der programmierten Abfolge gesteuert.

Der Druckregler reduziert den Zylinderdruck auf den vorgegebenen Lieferdruck. Anschließend durchströmt das Gas hochreine Ventile, Filter und Leitungen, bevor es in das Gasverteilungssystem der Anlage oder in die Prozessanlage gelangt.

Wird ein abnormaler Zustand festgestellt, kann das Steuerungssystem eine Notabschaltsequenz aktivieren.

Je nach Ausführung können abnormale Zustände Folgendes umfassen:

Ausströmen von Gas
Übermäßiger Druck
Verlust des Abgasstroms
Schranktüröffnung
Feuermelder
Not-Aus-Aktivierung
Gasalarm
Fehlfunktion des Ventils
Das System kann automatische Absperrventile schließen und die Gaszufuhr stoppen, um die potenzielle Freisetzung von gefährlichen Gasen zu reduzieren.

Automatische und halbautomatische Gasschränke
Halbleiterfabriken können je nach Prozessanforderungen und Anlagendesign unterschiedliche Automatisierungsgrade wählen.

Halbautomatische Gasschränke
Ein halbautomatischer Schaltschrank kombiniert manuelle Bedienereingriffe mit automatisierten Sicherheitsfunktionen.

Beispielsweise kann der Zylinderwechsel manuell durchgeführt werden, während Drucküberwachung, Abgasüberwachung, Notfallisolierung und Alarmfunktionen automatisiert sind.

Halbautomatische Systeme eignen sich für Anwendungen, bei denen operative Flexibilität und Kostenkontrolle wichtig sind.

Vollautomatische Gasschränke
Vollautomatische Gasschränke können über eine SPS oder ein industrielles Steuerungssystem die Zylinderumschaltung, die Ventilsequenzierung, die Spülung, die Drucküberwachung und Alarme steuern.

Bei der Halbleiterproduktion in großen Stückzahlen kann die Automatisierung den Bedienereingriff reduzieren und die Prozesskonsistenz verbessern.

Ein automatischer Gasschrank kann auch über industrielle Kommunikationsschnittstellen mit dem Anlagenüberwachungssystem der Fabrik kommunizieren.

Spülung und Evakuierung
Die Spülung ist eine der wichtigsten Funktionen eines Spezialgasversorgungssystems.

Beim Austausch einer Gasflasche können Restgase in den Leitungen und Komponenten zurückbleiben. Handelt es sich bei diesen Restgasen um reaktive, toxische, korrosive oder feuchtigkeitsempfindliche Stoffe, kann der direkte Flaschenaustausch ein Sicherheits- oder Kontaminationsrisiko darstellen.

Ein fachgerecht konstruierter Gasschrank kann ein inertes Spülgas, üblicherweise Stickstoff, verwenden, um Restprozessgase zu verdrängen.

Typische Abläufe können Folgendes umfassen:

Die Prozessgasquelle isolieren.
Schließen Sie die entsprechenden Ventile.
Gasleitung evakuieren.
Hochreines Spülgas einleiten.
Wiederholen Sie die Evakuierungs- und Spülzyklen bei Bedarf.
Druckbedingungen prüfen.
Schließen Sie den neuen Zylinder an oder aktivieren Sie ihn.
Führen Sie die erforderlichen Dichtigkeits- und Druckprüfungen durch.
Die normale Gasversorgung wird wieder aufgenommen.
Die genaue Abfolge hängt von der Gaschemie, der Systemkonfiguration, den Anlagenanforderungen und den geltenden Sicherheitsverfahren ab.

Sicherheitssysteme für Gasschränke
Sicherheit ist eine grundlegende Voraussetzung beim Umgang mit gefährlichen Spezialgasen.

Ein Halbleiter-Gasschrank kann mehrere Schutzebenen umfassen, anstatt sich auf eine einzige Sicherheitsvorrichtung zu verlassen.

Lecksuche
Gassensoren können bestimmte gefährliche Gase im oder um den Schrank herum erkennen. Wird ein Leck festgestellt, kann das Steuerungssystem einen Alarm auslösen und eine Notabschaltung einleiten.

Abluft
Die kontinuierliche Abluftbelüftung trägt dazu bei, einen Unterdruck im Inneren des Schranks aufrechtzuerhalten und potenziell freigesetzte Gase zum Abluft- oder Abgasreinigungssystem der Anlage zu leiten.

Die Überwachung des Abluftstroms kann in das Schaltschrankverriegelungssystem integriert werden.

Notabschaltung
Automatische Notabsperrventile können die Gasflasche von der nachgelagerten Prozessleitung trennen.

Das Notabschaltsystem kann durch Gasdetektion, Feueralarm, Abgasausfall, Überdruck oder ein Not-Stopp-Signal aktiviert werden.

Drucküberwachung
Drucksensoren und Schalter überwachen den Zylinder- und Förderdruck.

Abnormale Druckverhältnisse können Alarme auslösen oder die Gaszufuhr automatisch unterbrechen.

Türverriegelungen
Die Schranktüren können mit Sicherheitsverriegelungen ausgestattet werden, um unsichere Betriebsbedingungen während Wartungsarbeiten oder der Handhabung von Zylindern zu verhindern.

Gasschränke für verschiedene Spezialgase
Material und Bauart eines Gasschranks müssen entsprechend der Gaschemie ausgewählt werden.

Verschiedene Halbleitergase bergen unterschiedliche Gefahren und erfordern unterschiedliche Kompatibilitätsanforderungen.

Zu den gängigen Spezialgasen, die in der Halbleiterfertigung verwendet werden, gehören:

Silan (SiH₄)
Ammoniak (NH₃)
Chlorwasserstoff (HCl)
Chlor (Cl₂)
Borhaltige Gase
Fluorhaltige Gase
Wolframhexafluorid (WF₆)
Distickstoffmonoxid (N₂O)
Wasserstoff (H₂)
Stickstofftrifluorid (NF₃)
Verschiedene Dotier- und Prozessgase
Korrosive Gase erfordern unter Umständen korrosionsbeständige medienberührende Materialien und spezielle Ventilkonfigurationen. Toxische Gase benötigen geeignete Detektions-, Belüftungs- und Notabschaltsysteme. Brennbare und pyrophore Gase erfordern zusätzliche Sicherheitsmaßnahmen entsprechend ihrer jeweiligen Gefahrenklasse.

Daher sollte ein Halbleitergasschrank auf das jeweilige Gas abgestimmt sein und nicht als generisches Lagergehäuse betrachtet werden.

Gasschranksteuerung und SPS-Automatisierung
Moderne Halbleiter-Gasschränke verwenden zunehmend SPS-basierte Steuerungssysteme.

Eine SPS kann Folgendes steuern:

Automatische Ventilsequenzierung
Zylinderauswahl
Drucküberwachung
Bereinigungssequenzen
Leckerkennungssignale
Abgasüberwachung
Alarm-Management
Notfall Abschaltung
Kommunikation mit den Anlagensystemen
Eine Mensch-Maschine-Schnittstelle (HMI) kann Betriebsdruck, Ventilstatus, Alarme, Zylinderstatus und Wartungsinformationen anzeigen.

Bei großen Halbleiteranlagen ermöglicht die Kommunikation mit dem Anlagenüberwachungssystem den Bedienern, mehrere Gasschränke von einem zentralen Kontrollraum aus zu überwachen.

Wie man einen Halbleitergasschrank auswählt
Die Auswahl eines Gasschranks erfordert eine Kombination aus Gaschemie, Prozessanforderungen, Sicherheitsanforderungen und Systemtechnik.

Zu den wichtigsten Spezifikationen gehören:

Gasart: Bestimmen Sie, ob es sich um ein inertes, korrosives, giftiges, entzündliches, oxidierendes oder pyrophores Gas handelt.

Zylinderkonfiguration: Ermitteln Sie die Anzahl und Größe der benötigten Zylinder.

Eingangsdruck: Die Gehäusekomponenten müssen für den maximalen Zylinderdruck ausgelegt sein.

Ausgangsdruck: Wählen Sie den Regler und die Steuerungskomponenten entsprechend dem erforderlichen Lieferdruck aus.

Durchflussrate: Ventil-Cv-Wert, Schlauchdurchmesser, Reglerkapazität und Filterspezifikationen müssen den erforderlichen Durchfluss gewährleisten.

Materialverträglichkeit: Die medienberührenden Materialien müssen mit der Gaschemie kompatibel sein.

Anschlussart: Je nach Systemanforderungen können VCR-, orbitalgeschweißte oder andere hochreine Anschlüsse ausgewählt werden.

Automatisierungsgrad: Wählen Sie zwischen manuellem, halbautomatischem oder vollautomatischem Betrieb.

Sicherheitsfunktionen: Gasdetektion, Abgasüberwachung, Drucküberwachung, Notabschaltung und Anlagenverriegelungen sind zu berücksichtigen.

Sauberkeit: Bei UHP-Anwendungen sind die Oberflächenbeschaffenheit im Inneren, die Sauberkeit der Komponenten sowie die Verpackungs- und Montageverfahren von Bedeutung.

Anwendungen für Halbleiter-Gasschränke
Halbleiter-Gasschränke werden in modernen Fertigungsanlagen eingesetzt, unter anderem:

Halbleiterwafer-Herstellung
CVD-Systeme
ALD-Systeme
PVD-Systeme
Plasmaätzen
Ionenimplantation
Rundfunk
Waferreinigung
Dünnschichtabscheidung
Photovoltaik-Herstellung
MEMS-Produktion
Herstellung von Verbindungshalbleitern
Forschungs- und Entwicklungslabors
Sie können als Einzylindersysteme, Zweizylindersysteme, automatische Umschaltsysteme oder Mehrzylinder-Gasversorgungsplattformen konfiguriert werden.

Kundenspezifische Halbleiter-Gasschrankfertigung
Da Halbleiterprozesse stark variieren, erfüllen Standard-Gasschränke möglicherweise nicht immer die Anforderungen einer Halbleiterfertigung. Kundenspezifische Lösungen können auf die spezifischen Anforderungen hinsichtlich Gaszusammensetzung, Zylinderkonfiguration, Druckbereich, Durchflussrate, Automatisierung, Kommunikation und Installation eingehen.

Ein qualifizierter Hersteller von Gasschränken sollte in der Lage sein, technische Unterstützung von der Gaswegplanung und Komponentenauswahl bis hin zu Montage, Prüfung, Dokumentation und Endintegration zu bieten.

Bei der Versorgung mit Spezialgasen unter höchsten Temperaturen (UHP) ist die Qualität einzelner Komponenten nur ein Teilaspekt. Das gesamte System – einschließlich Schweißen, Reinigung, Montage, Prüfung, Steuerungslogik und Sicherheitsverriegelungen – muss als integrierte Gasversorgungslösung betrachtet werden.


Fazit
Gasschränke für die Halbleiterindustrie sind ein wesentlicher Bestandteil von Systemen zur Versorgung mit hochreinen Spezialgasen. Durch die Kombination von hochreinen Gaskomponenten mit Druckregelung, automatisierter Ventilsteuerung, Spülfunktionen, Leckageerkennung, Belüftung und Notabschaltsystemen gewährleisten Gasschränke eine kontrollierte und sichere Gasversorgung für anspruchsvolle Halbleiterprozesse.

Der passende Gasschrank sollte anhand der Gaszusammensetzung, des Drucks, des Durchflusses, der Reinheit, der Zylinderkonfiguration, der Automatisierungsanforderungen und der Sicherheitsstandards der Anlage ausgewählt werden. In der modernen Halbleiterfertigung kann ein optimal ausgelegter Gasschrank eine stabile Prozessgasversorgung gewährleisten und gleichzeitig Verunreinigungen und Betriebsrisiken minimieren.

Für Halbleiterfabriken, Gerätehersteller, EPC-Auftragnehmer und Gassystemintegratoren, die nach kundenspezifischen UHP-Halbleitergasschränken, Spezialgasversorgungssystemen, automatischen Gasschränken oder Hochreinheitsgaspanels suchen, kann die Zusammenarbeit mit einem erfahrenen Hersteller die Systemintegration vereinfachen und sicherstellen, dass die Schrankkonfiguration den tatsächlichen Prozessanforderungen entspricht.
